2023-2024学年江苏省高邮市阳光双语物理九上期末学业质量监测试题含答案
展开
这是一份2023-2024学年江苏省高邮市阳光双语物理九上期末学业质量监测试题含答案，共10页。试卷主要包含了下列不属于扩散现象的等内容，欢迎下载使用。

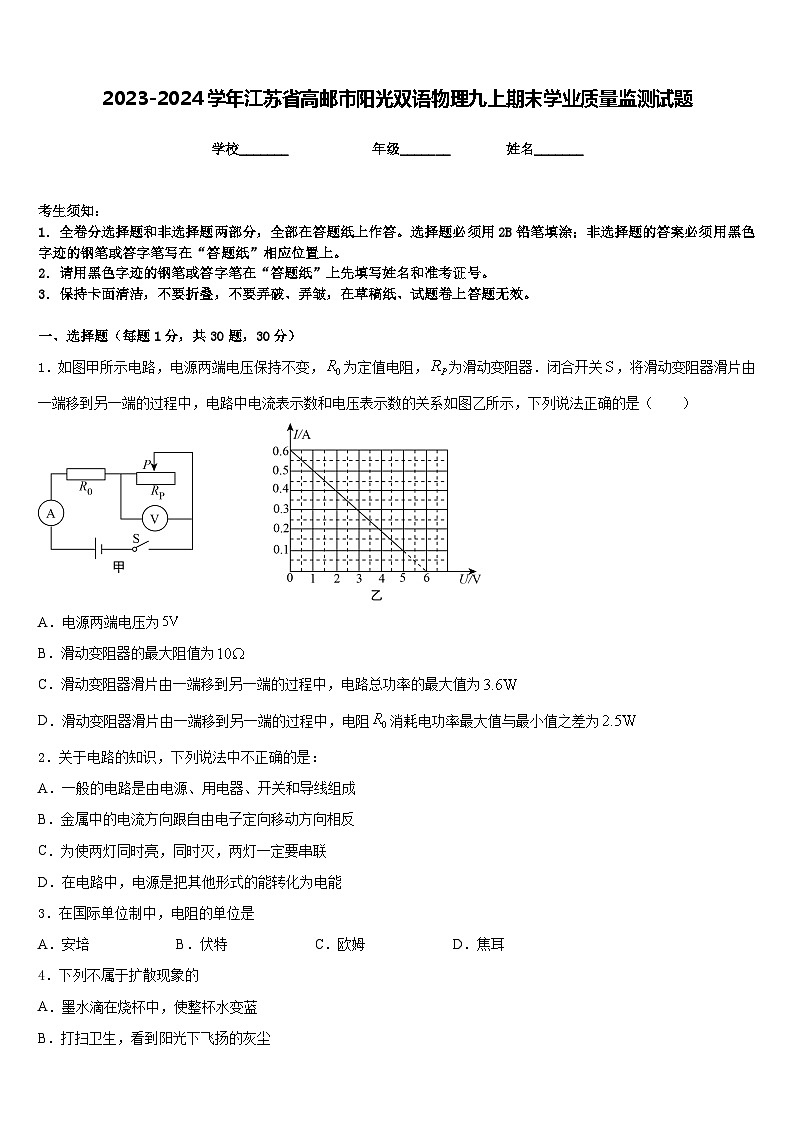

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图甲所示电路，电源两端电压保持不变，为定值电阻，为滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法正确的是（ ）
A．电源两端电压为
B．滑动变阻器的最大阻值为
C．滑动变阻器滑片由一端移到另一端的过程中，电路总功率的最大值为
D．滑动变阻器滑片由一端移到另一端的过程中，电阻消耗电功率最大值与最小值之差为
2．关于电路的知识，下列说法中不正确的是：
A．一般的电路是由电源、用电器、开关和导线组成
B．金属中的电流方向跟自由电子定向移动方向相反
C．为使两灯同时亮，同时灭，两灯一定要串联
D．在电路中，电源是把其他形式的能转化为电能
3．在国际单位制中，电阻的单位是
A．安培B．伏特C．欧姆D．焦耳
4．下列不属于扩散现象的
A．墨水滴在烧杯中，使整杯水变蓝
B．打扫卫生，看到阳光下飞扬的灰尘

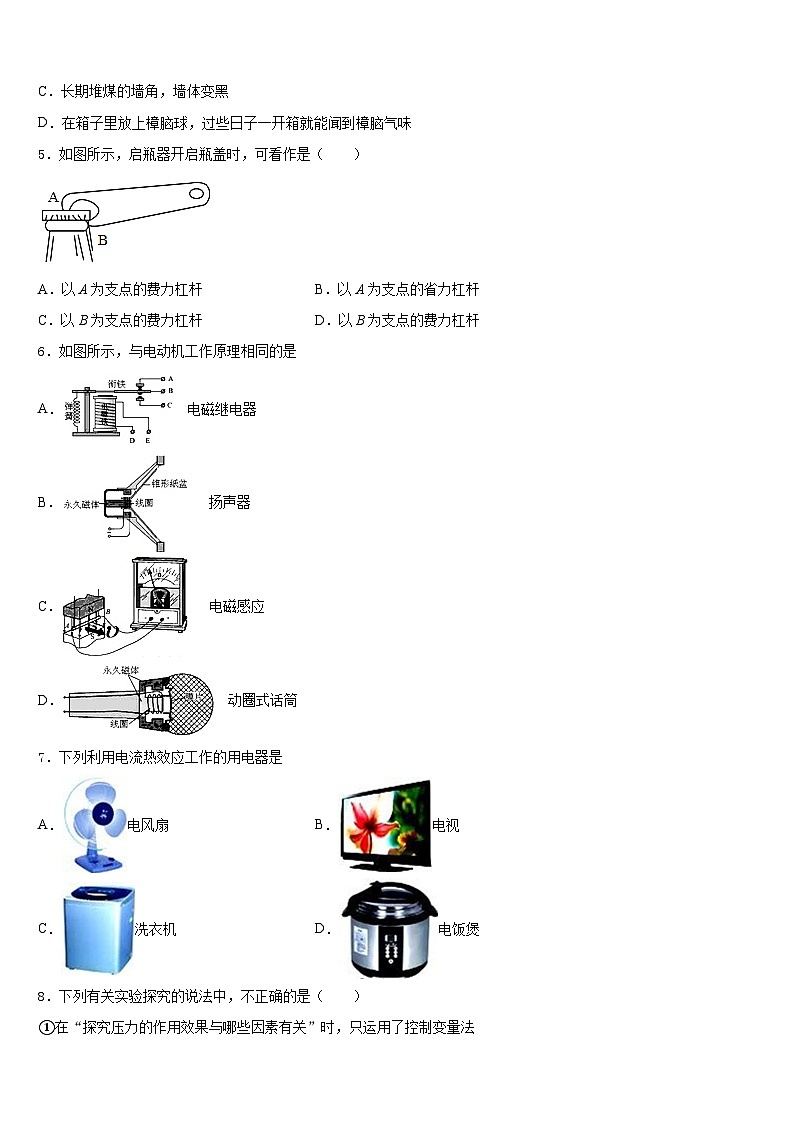

C．长期堆煤的墙角，墙体变黑
D．在箱子里放上樟脑球，过些日子一开箱就能闻到樟脑气味
5．如图所示，启瓶器开启瓶盖时，可看作是（ ）
A．以A为支点的费力杠杆B．以A为支点的省力杠杆
C．以B为支点的费力杠杆D．以B为支点的费力杠杆
6．如图所示，与电动机工作原理相同的是
A． 电磁继电器
B． 扬声器
C． 电磁感应
D． 动圈式话筒
7．下列利用电流热效应工作的用电器是
A．电风扇B．电视
C．洗衣机D．电饭煲
8．下列有关实验探究的说法中，不正确的是（ ）
①在“探究压力的作用效果与哪些因素有关”时，只运用了控制变量法
②在“探究滑动摩擦力与压力的关系”时，应保持受力面积不变，改变压力
③在“探究物体动能与速度的关系“时，要把质量相同的钢球放到斜面的不同高度由静止滚下
④“伏安法测小灯泡的额定功率”时，多次测量是为了计算平均值减小误差
A．①②③B．②③④C．①③④D．①②④

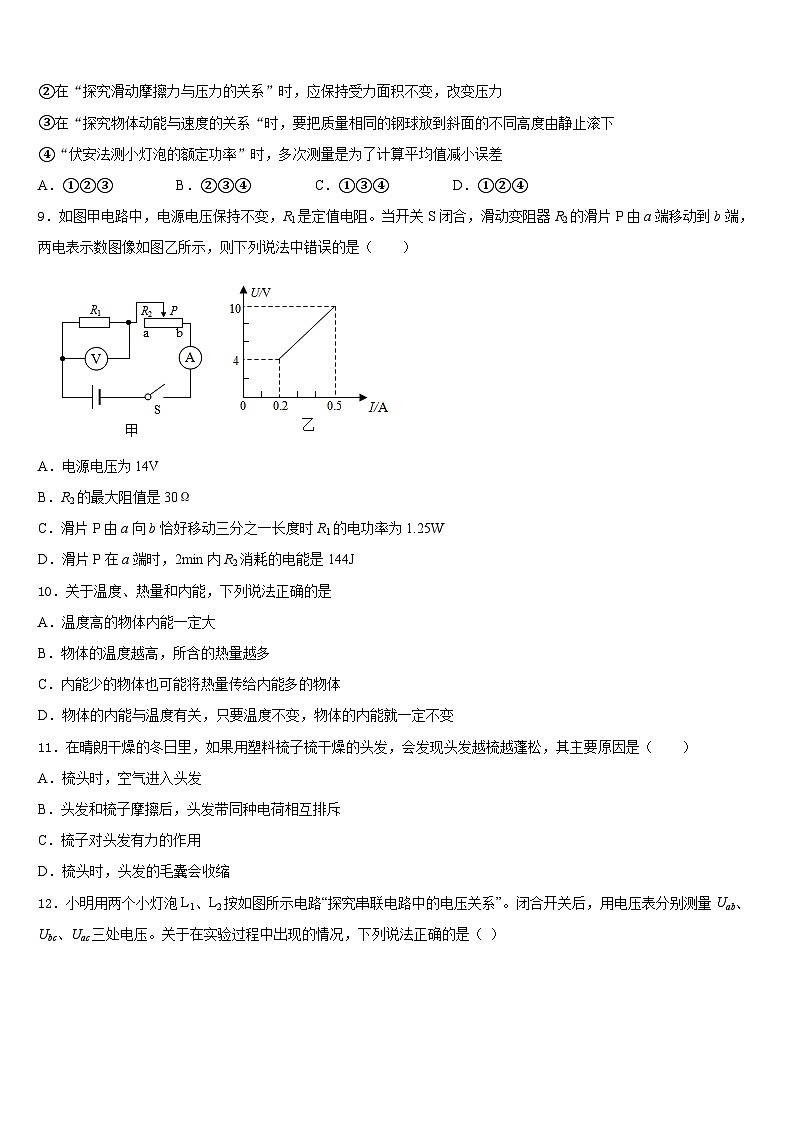

9．如图甲电路中，电源电压保持不变，R1是定值电阻。当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数图像如图乙所示，则下列说法中错误的是（ ）
A．电源电压为14V
B．R2的最大阻值是30Ω
C．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W
D．滑片P在a端时，2min内R2消耗的电能是144J
10．关于温度、热量和内能，下列说法正确的是
A．温度高的物体内能一定大
B．物体的温度越高，所含的热量越多
C．内能少的物体也可能将热量传给内能多的物体
D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
11．在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松，其主要原因是（ ）
A．梳头时，空气进入头发
B．头发和梳子摩擦后，头发带同种电荷相互排斥
C．梳子对头发有力的作用
D．梳头时，头发的毛囊会收缩
12．小明用两个小灯泡L1、L2按如图所示电路“探究串联电路中的电压关系”。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压。关于在实验过程中出现的情况，下列说法正确的是（ ）
A．测出Uab间电压后，保持b不动，将a改接到c，就可以测出Ubc
B．若实验时电压表示数，可能是a、b之间发生了断路
C．若实验时电压表示数，，则一定是a、b间短路了
D．测ac间电压时电压表的偏转角度一定是测ab间电压表偏转角度的2倍
二、填空题（每题5分，共4题，20分）
13．阅读短文，回答以下问题。
新能源混合动力汽车
油电混合双动力汽车，通俗的说是将传统发动机尽量做小，让一部分动力由电池——电动机系统承担。 随着石油资源危机及环境保护的需要，发展新能源汽车已成社会共识。由于纯电动汽车在关键技术——电池技术和充电设施上还有很长的路要走,因此，混合动力汽车将是今后一段时间中国节能汽车的主力军。这种混合动力汽车自带内燃机、发电机、充电机，它的优势十分显著：与同样级别的普通车相比，百公里综合工作情况油耗（燃油消耗量）只有 4.3L，相当于普通燃油汽车的一半；通过内燃机可以十分方便地解决车内耗能大的空调、取暖、除霜等纯电动汽车遇到的难题；在繁华市区，则可关停内燃机，切换到电池单独驱动，实现“零”排放；电动模式工作时，感觉不到发动机的振动，能确保极佳的低噪音；在行驶过程中就可以满足充电需要，利用减速时动能回收和匀速行驶时的剩余能量回收向蓄电池充电，无需外部电 源充电。
这种混合动力装置既发挥了发动机持续工作时间长、动力好的优点，又可以发挥电动机无污染、低噪音的好处，二者并肩战斗，取长补短，汽车的热效率提高 10%以上，废气排放量可改善 30%以上。
（1）发电机的工作原理是_____；
（2）文中的“新能源”油电混合双动力汽车除了能将内能转化为机械能外，在行驶过程中还可以实现_____能向汽车的机械能转化；
14．小红去超市，走到电梯前发现电梯运动较慢，当她站在电梯上时又快了起来，小红根据所学的知识，画出如图所示的电路（R是一个压敏电阻）。小红分析：当人站在电梯上时，压敏电阻的阻值减小，则电磁铁的磁性变________，衔铁与触点________（选填“1”或“2”）接触，电动机带动电梯转动变快。
15．如图所示是R1和R2两个电阻中电流随它们两端电压的变化图象，由图像可知，R1___R2。（选填“>”“=”或“<”。若将两电阻串联，总电阻中电流随它两端电压的变化图象应在_____区域；若将两电阻并联，总电阻中电流随它两端电压的变化图象应在_____区域。
16．我们家里的白炽灯正常工作时的电压为______V；它是根据电流的______效应工作的；控制电灯的开关必须接在______线上。
三、实验题（共12分）
17．（4分）小明利用如图所示装置测量动滑轮的机械效率。实验数据如下表：
(1)小明测量动滑轮的机械效率的实验原理是________；实验时，小明应竖直向上______拉动弹簧测力计，使挂在动滑轮下面的钩码缓缓上升。
(2)第②次实验时，测得动滑轮的机械效率约为_______。
(3)小明同学在读弹簧测力计示数时，为便于读数将测力计静止，则他读出的拉力F大小将_____(选填“大于”“小于”或“等于”)测力计运动中的读数。这样得出的机械效率与实际值相比______(选填“偏小”“偏大”或“相等”)。
(4)分析表中数据可知，对于同一动滑轮，所提升钩码的重力增大，机械效率将__________；提升相同重力的钩码时，动滑轮的重力增大，其机械效率将______________。(均选填“增大”“减小”或“不变”)
(5)分析表中数据可知，，可能的原因是__________。
18．（4分）在“测量小灯泡的功率”实验中，以连接的部分电路如图甲所示，已知小灯泡的额定电压是2.5V，正常工作时电阻约10Ω．
（1）请你用笔画线代替导线，将图甲中电路连接完整．
（_____）
（2）若连接好电路闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变且小于2.5V，电路中的问题是_____．
（3）问题解决后，继续实验，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是_____W．
（4）根据测量小灯泡实际功率的多组实验数据，作出如图所示小灯泡的U﹣I图象，结果发现图线不是直线，这时因为：_____．
19．（4分）在探究热现象的实验中，小明将质量相等的冰和石蜡分别装在两个相同的试管中，并放在一个装有水的大烧杯中进行加热，如图甲所示，根据实验数据绘制的温度随时间变化的图象，如图乙所示，请回答下列问题：
（1）将两试管放在同一个装有水的大烧杯中进行加热，目的是_____．
（2）由图乙可知，_____（选填“A”或“B”）是冰，该物质在第4分钟时的状态为_____，冰在熔化过程中_____增大（选填“分子动能”成“分子势能”），当冰全部熔化后，继续加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，其原因可能是_____．
（3）加热1分钟，冰、石蜡均为固态，由图乙可知，此时_____（选填“冰”或“石蜡”）的比热容较大．
四、作图题（共16分）
20．（8分）在一个圆纸盒内有一个条形磁体，圆纸盒外放着一些小磁针，各个小磁针静止时的指向如图所示(黑色表示N极)，根据圆纸盒外小磁针的指向，请你在圆纸盒内画出条形磁体，并标出条形磁体的N、S极。
（____）
21．（8分）汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮，将安全带插头插入插口时，指示灯灭，R0是保护电阻，根据上述情形将电路图补充完整。
（_______）
五、计算题（共22分）
22．（10分）已知A灯标着“6V 3W”，B灯标着“6V 6W”，滑动变阻器R规格“50Ω 2A”。A灯和B灯中电流随两端电压变化关系的图象如图甲所示。则：
（1）求A灯正常发光时的电阻；
（2）将A，B两灯并联接在6V电源两端，求1 min内电路消耗的电能；
（3）将A灯与滑动变阻器R串联接在12V电源两端，如图乙所示，调节滑动变阻器，当滑动变阻器的功率是A灯功率的2倍时，求滑动变阻器的功率。
23．（12分）如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.5A”，电源电压保持不变。
(1)小灯泡正常发光时的电阻；
(2)S1、S2都断开时，小灯泡L正常发光，求电源电压；
(3)S1、S2都闭合时，电流表示数变为0.9A，求R2的阻值；
(4)此电路功率的最大值。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、B
5、B
6、B
7、D
8、D
9、A
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、电磁感应 电
14、强 2
15、< 3 1
16、220 热 火
三、实验题（共12分）
17、 匀速 90.9% 小于 偏大 增大 减小 绳与滑轮间有摩擦，滑轮的转轴处有摩擦，绳子有重力，有空气阻力等
18、略 导线同时接到滑动变阻器下面两个接线柱上了 1．65 温度对电阻产生影响
19、使A、B受热均匀或AB吸热相同 A 固液共存态 分子势能 无法从烧杯的水中继续吸热 石蜡
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 12Ω；(2) 2700J；(3) 3.2W
23、 (1)5Ω； (2)15V； (3)50Ω； (4)13.5W
序号
动滑轮重
钩码重力
钩码上升高度
绳的拉力
绳端移动距离s/m
机械效率
①
0.1
1
0.1
0.6
0.2
83.3%
②
0.1
2
0.1
1.1
0.2
③
0.2
2
0.1
1.2
0.2
83.3%
