2023-2024学年江苏省宜兴市丁蜀区物理九上期末学业质量监测模拟试题含答案
展开
这是一份2023-2024学年江苏省宜兴市丁蜀区物理九上期末学业质量监测模拟试题含答案，共13页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

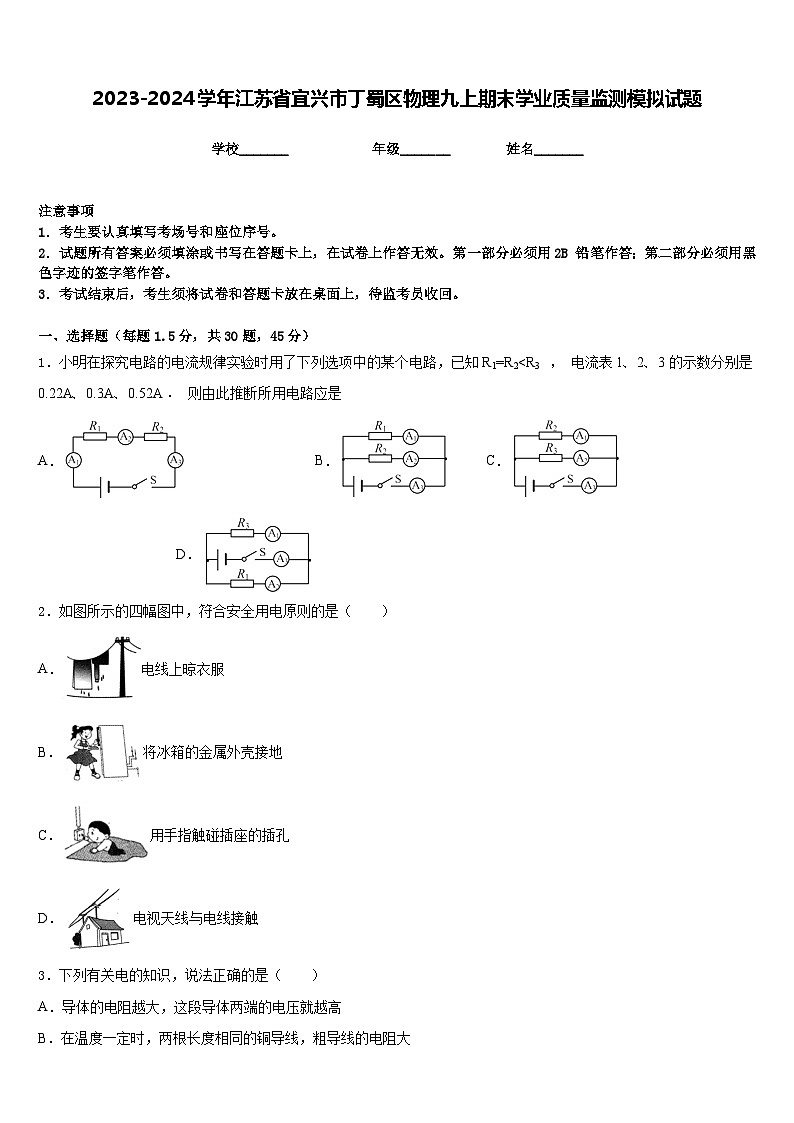

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2A． B． C． D．
2．如图所示的四幅图中，符合安全用电原则的是（ ）
A．电线上晾衣服
B．将冰箱的金属外壳接地
C．用手指触碰插座的插孔
D．电视天线与电线接触
3．下列有关电的知识，说法正确的是（ ）
A．导体的电阻越大，这段导体两端的电压就越高
B．在温度一定时，两根长度相同的铜导线，粗导线的电阻大

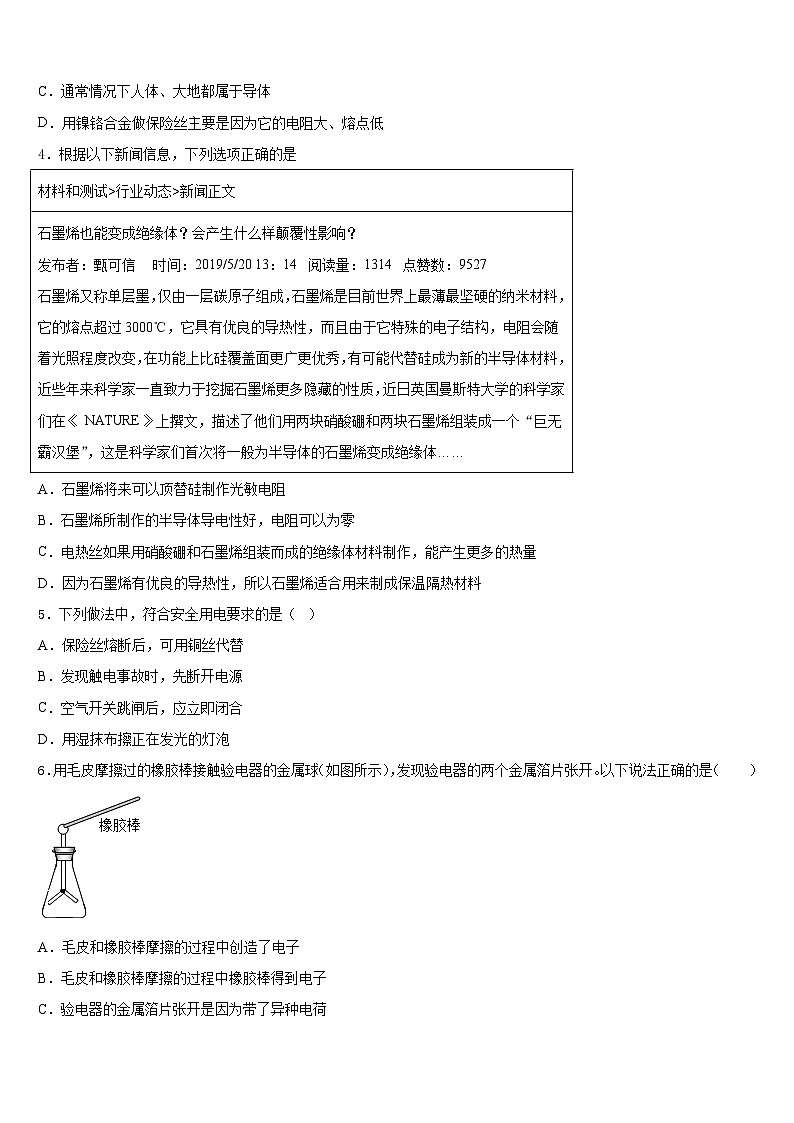

C．通常情况下人体、大地都属于导体
D．用镍铬合金做保险丝主要是因为它的电阻大、熔点低
4．根据以下新闻信息，下列选项正确的是
A．石墨烯将来可以顶替硅制作光敏电阻
B．石墨烯所制作的半导体导电性好，电阻可以为零
C．电热丝如果用硝酸硼和石墨烯组装而成的绝缘体材料制作，能产生更多的热量
D．因为石墨烯有优良的导热性，所以石墨烯适合用来制成保温隔热材料
5．下列做法中，符合安全用电要求的是（ ）
A．保险丝熔断后，可用铜丝代替
B．发现触电事故时，先断开电源
C．空气开关跳闸后，应立即闭合
D．用湿抹布擦正在发光的灯泡
6．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。以下说法正确的是（ ）
A．毛皮和橡胶棒摩擦的过程中创造了电子
B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C．验电器的金属箔片张开是因为带了异种电荷
D．橡胶棒接触验电器瞬时电流方向从橡胶棒到验电器

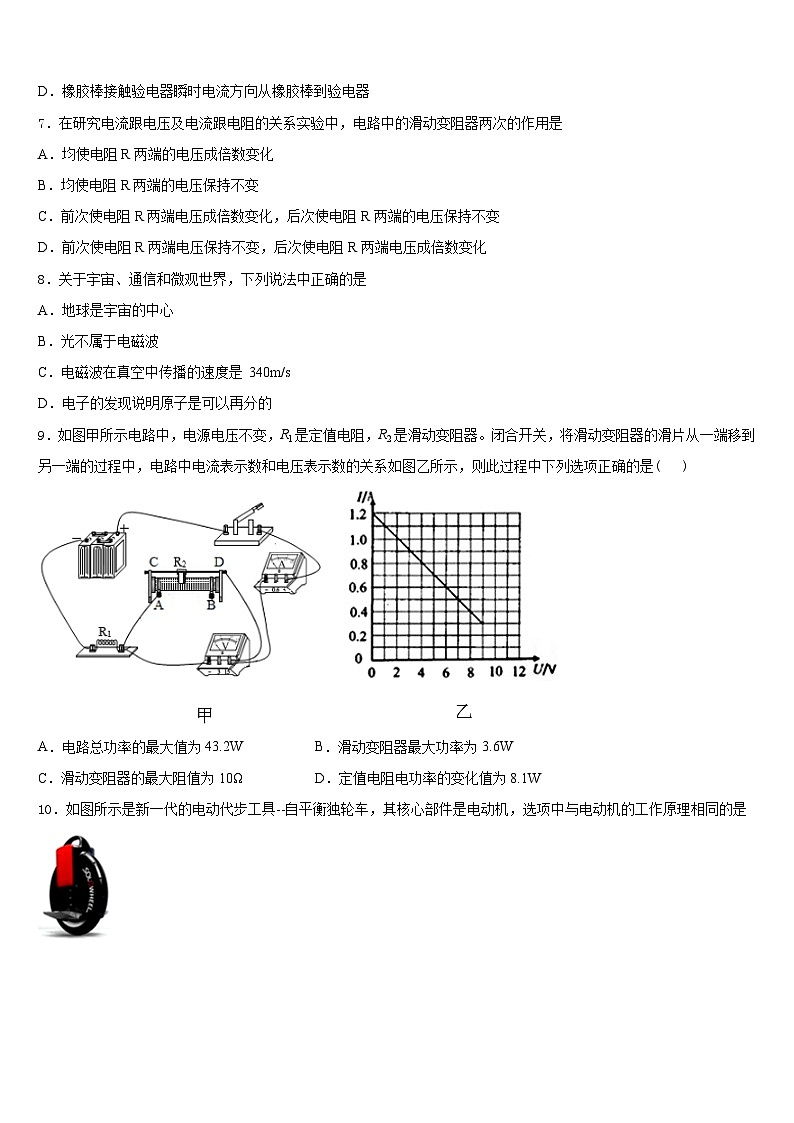

7．在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是
A．均使电阻R两端的电压成倍数变化
B．均使电阻R两端的电压保持不变
C．前次使电阻R两端电压成倍数变化，后次使电阻R两端的电压保持不变
D．前次使电阻R两端电压保持不变，后次使电阻R两端电压成倍数变化
8．关于宇宙、通信和微观世界，下列说法中正确的是
A．地球是宇宙的中心
B．光不属于电磁波
C．电磁波在真空中传播的速度是 340m/s
D．电子的发现说明原子是可以再分的
9．如图甲所示电路中，电源电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是( )
A．电路总功率的最大值为43.2WB．滑动变阻器最大功率为3.6W
C．滑动变阻器的最大阻值为10ΩD．定值电阻电功率的变化值为8.1W
10．如图所示是新一代的电动代步工具--自平衡独轮车，其核心部件是电动机，选项中与电动机的工作原理相同的是
A．B．
C．D．
11．遥控器可以控制电视是利用了
A．紫外线B．可见光C．红外线D．超声波
12．L1、L2、L3分别标有“220V 100W”、“110V 100 W”、 “36V 100W”的字样，它们都正常发光时，则（ ）
A．L1亮B．L2亮C．L3亮D．三者一样亮
13．下面是小明同学“物理学习笔记”中的摘录，其中错误的是（ ）
A．做功和热传递在改变物体的内能上是等效的
B．分子间相互作用的引力和斥力是同时存在的
C．热量总是自发地从温度低的物体向温度高的物体传递
D．燃料的热值与燃料的总质量没有关系
14．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是
A．1 AB．0.6 AC．0.4 AD．0.2 A
15．关于家庭电路，下列说法正确的是
A．我国家庭电路的电压是110V
B．家庭电路中电流过大时，空气开关会自动断开
C．只有36V的电压对人体才是安全的
D．家庭电路总电流过大，一定是电路中出现了短路
16．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
17．下列四种物态变化现象中，需要吸收热量的是（ ）
A．壶嘴冒“白气”B． “雾淞”的形成
C．冰凌熔化D．铁水浇铸成零件
18．下列现象中，不能说明分子处在永不停息的无规则运动中的是（ ）
A．花开时香气扑鼻
B．扫地时尘土飞扬
C．红墨水在水中散开
D．衣柜里的樟脑丸过一段时间变小了
19．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
20．如图，将甲，乙两灯电联在电路中闭合开关，发现甲灯发光，乙灯不发光。则乙灯不发光的原因可能是
A．乙灯灯丝断了
B．乙灯的实际功率太小
C．乙灯的额定电压太低
D．通过乙灯的电流小于甲灯的电流
21．关于温度、内能、热量、做功等，下列说法正确的是（ ）
A．物体的温度越高，它含有的热量越多
B．物体内能增加，分子运动不一定加剧
C．内能多的物体在热传递时总是向内能少的物体释放热量
D．气体膨胀做功，气体的内能增加
22．下列措施中，为了减慢蒸发的是
A．将地面上的积水向周围扫开 B．将湿手放在干手器下吹干
C．将湿衣服晾在通风的地方 D．将新鲜蔬菜装入保鲜袋
23．如图所示的电路中，电阻阻值 R1>R2。闭合开关 S 后，电阻R1、R2两端的电压分别为 U1、U2，通过两个电阻的电流分别为 I1、I2。下列判断中正确的是
A．I1 >I2B．I1=I2
C．U1=U2D．U124．2017年底，“悟空”号卫星上的计算机被太空中带正电的某些粒子击中，导致”死机”，在遥控指令下，计算机重新启动，卫星恢复正常.带正电的粒子可能是
A．原子核 质子B．原子核 中子C．电子 原子核D．电子 质子
25．白炽灯是常用的照明工具，在白炽灯的制造和使用过程中包含了许多物理知识，下列说法正确的是( )
A．白炽灯的灯丝用金属钨制成，是因为它是超导体材料
B．白炽灯上标有40W的字样说明灯泡的功率始终为40W
C．白炽灯开灯时灯丝最容易烧断，是因为开灯时灯丝电阻小，电流大
D．教室中的一个开关同时控制两盏白炽灯，这两盏灯同时亮同时灭，所以它们一定是串联的
26．有关试电笔的使用，下列说法中正确的是（ ）
A．正确使用试电笔时一定没有电流流过人体
B．正确使用试电笔可以辨别家庭电路中的地线与零线
C．正确使用试电笔接触火线时，氖管会发光
D．试电笔与手接触的部分必须都是绝缘体
27．通过定值电阻甲、乙的电流与其两端电压关系图象如图所示．现将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是
A．R甲：R乙=2：1B．U甲：U乙=2：1
C．I甲：I乙=2：1D．I乙：I甲=2：1
28．下列关于热量、内能、温度的说法中，正确的是
A．物体温度越高，所含热量越多B．物体吸收热量，温度一定升高
C．物体内能增大，温度一定升高D．物体温度升高，内能一定增大
29．图为试电笔的结构及使用方法，下列说法正确的是
A．若氖管发光，说明人体成为了电流的通路
B．试电笔可以判断物体是带正电还是带负电
C．笔尖，电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲乙都可以
30．如图所示的甲、乙两个电路中，电源电压相等，R1>R2，下列关于电流、电压、电功率的说法中正确的是
A．甲图中，U1B．甲图中，P1> P2
C．乙图中，U1>U2
D．乙图中，I1> I2
二、填空题（每空1分，共10题，20分）
31．满满一杯水中，放入一汤匙白糖，水也不会溢出，说明分子之间有_____，过一会儿，整杯水都变甜了，这说明_____。
32．走近加油站，会闻到汽油的味道，是因为分子在做______；冬季在加油站不宜整理衣服和头发，因为易发生_____现象；加油前我们需要触摸加油机上的静电消除器(如图)避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是____电荷。
33．如图所示是四冲程汽油机工作时的一个冲程，在个工作循环中，只有_____冲程燃气对外做功内能转化为机械能．若其工作时，每秒燃气对外做功10次，则每分钟完成_____个冲程．
34．如图所示，当开关S闭合后，要使电阻R1、R2并联，则在R2下方圆圈内填入_____表的符号。
35．在图甲所示电路中，电源电压恒为 12 V，滑动变阻器铭牌上标有“100 Ω0.5 A”字样，图乙为 R1 的 I－U 图象，R1 的阻值为_______Ω，为了不损坏滑动变阻器 R2，接入电路的阻值应不小于_____Ω。
36．如图，是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的金属球上,喷出后的涂料之所以会更分散的原因是_________，金属支架中会形成瞬时电流, 其电流方向是___________ （填“向上”或“向下“）．
37．常见的物质是由极其微小的________、原子构成的；通常液体分子之间的距离比气体的_____，分子间作用力__________．(后二空选填“大”或“小”)
38．如图（a），（b）所示，将同一长方体木块以两种方式放在底面积相同的两个圆柱形盛水容器中，则水对木块底部产生的压强pa______pb，水对木块底部产生的压力Fa__________Fb（均选填“大于”，“等于”或“小于）
39．如图所示，灯L1和L2是__________联的，闭合开关，电流表A1的示数是1.2A，电流表A2的示数是0.4A，则通过L1的电流是__________A。
40．橡胶棒与毛皮摩擦，橡胶棒由于_____电子而带_____电．把带负电的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现吸管被推开，说明吸管带_____电．
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)实验器材中有R1(5Ω 1A)、R2(10Ω 1A)、R3(50Ω 1.5A)三个滑动变阻器，在本实验中应选择的滑动变阻器是______。
(2)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮。
（__________）
(3)闭合开关S前，应将滑动变阻器的滑片P移到最______端（选填“左”或“右”）。
(4)通过小灯泡的电流随它两端电压的变化如图乙所示，分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会_________(选填“增大”、“不变”或“减小”）；小灯泡的额定功率为_________W。
42．如图所示的甲、乙液体，质量和温度都相同，为了比较它们的比热容大小。请你设计实验方案：
（1）还需要增加的实验器材有：_____；
（2）写出实验步骤（可画图说明）和比较比热容大小的方法_____。
四、计算题（每题10分，共2题，20分）
43．图甲所示是某型号的浴室防雾镜，其背面粘贴有等大的电热膜，使用时镜面受热，水蒸气无法凝结其上，便于成像，该防雾镜的相关数据如表．
（1）求防雾镜正常工作时的电流．
（2）经测试，在﹣5℃环境下工作500s使平面镜的平均温度升高了44℃，求电热膜给平面镜的加热效率．[玻璃的比热容为0.75×103J/（kg•℃）]
（3）如图乙所示，小明给防雾镜电路连接了一个滑动变阻器R，能使电热膜的功率在原功率的25%～100%之间变化，以满足不同季节使用的需要．请求出R的最大阻值．
44．当归还共享充电宝后，服务终端会自动给充电宝充电。如图是某充电宝的充电示意图及简化电路图。图是充电过程中的电压、电流与时间的图像（数轴上的标度不按比例）
(1)充电宝在前1h内消耗了7200J电能，求这段时间的平均功率。
(2)当电压低于3V时，充电宝处于预充电阶段，是第几个阶段？
(3)判断在充电过程第三阶段，充电宝的电功率变大、变小还是不变？并写出依据。
(4)充电过程充电线的阻值可认为不变，能否通过分析来比较充电线在第一、二阶段哪段时间产生热量多？若能比较，请写出你的分析过程；若不能，请写出你的判断依据.
(5)充电宝的塑料外壳质量为0.02kg，在50s内温度从20℃升高到25℃，求此过程中塑料外壳吸收了多少热量。[充电宝外壳塑料的比热容为1.74×103J/（kg·℃）]
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、B
3、C
4、A
5、B
6、B
7、C
8、D
9、B
10、B
11、C
12、D
13、C
14、A
15、B
16、A
17、C
18、B
19、D
20、B
21、B
22、D
23、B
24、A
25、C
26、C
27、C
28、D
29、A
30、B
二、填空题（每空1分，共10题，20分）
31、间隙 分子在不停地做无规则运动
32、无规则运动或热运动 摩擦起电或放电 负
33、做功 2400
34、电压
35、20 4
36、同种电荷互相排斥 向上
37、分子 小 大
38、小于； 等于。
39、并 0.8
40、得到 负 负
三、实验题（每空1分，共2题，15分）
41、R3 左 增大 0.5
42、温度计，酒精灯 详见解析
四、计算题（每题10分，共2题，20分）
43、（1）0.4A；（2）90%；（3）550Ω
44、 (1)2W (2)第一阶段(3)变小； 由图可知，电压U不变，而电流在变小，由P=UI可得，电功率变小(4)见解析 (5)174J
