2023-2024学年江苏省九年级第一学期期末学业质量监测模拟试题
展开
这是一份2023-2024学年江苏省九年级第一学期期末学业质量监测模拟试题，共24页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
2．用做功的方式使手暖和的是（ ）
A．晒太阳B．烤炉火C．两手相搓D．捂热水袋
3．关于分子和物体内能，下列说法正确的是
A．杯子里的水可以任意倒出.说明水分子间没有引力
B．固体间能扩散，表明固体物质分子是运动的
C．把0℃的冰块加热熔化成0℃的水，其内能不变
D．用力搓手,手发热是通过热传递增加手的内能
4．下列电路设计中，电源电压不变，能够满足开关同时控制两盏电灯，且两灯的发光情况互不影响的是（ ）
A．B．C．D．
5．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（ ）
A．穿在身上的化纤衣服易“粘”毛绒
B．带异种电荷的轻质小球靠近后会“粘”在一起
C．吸盘式挂衣钩能够“粘”在墙上
D．两块磁铁会“粘”在一起

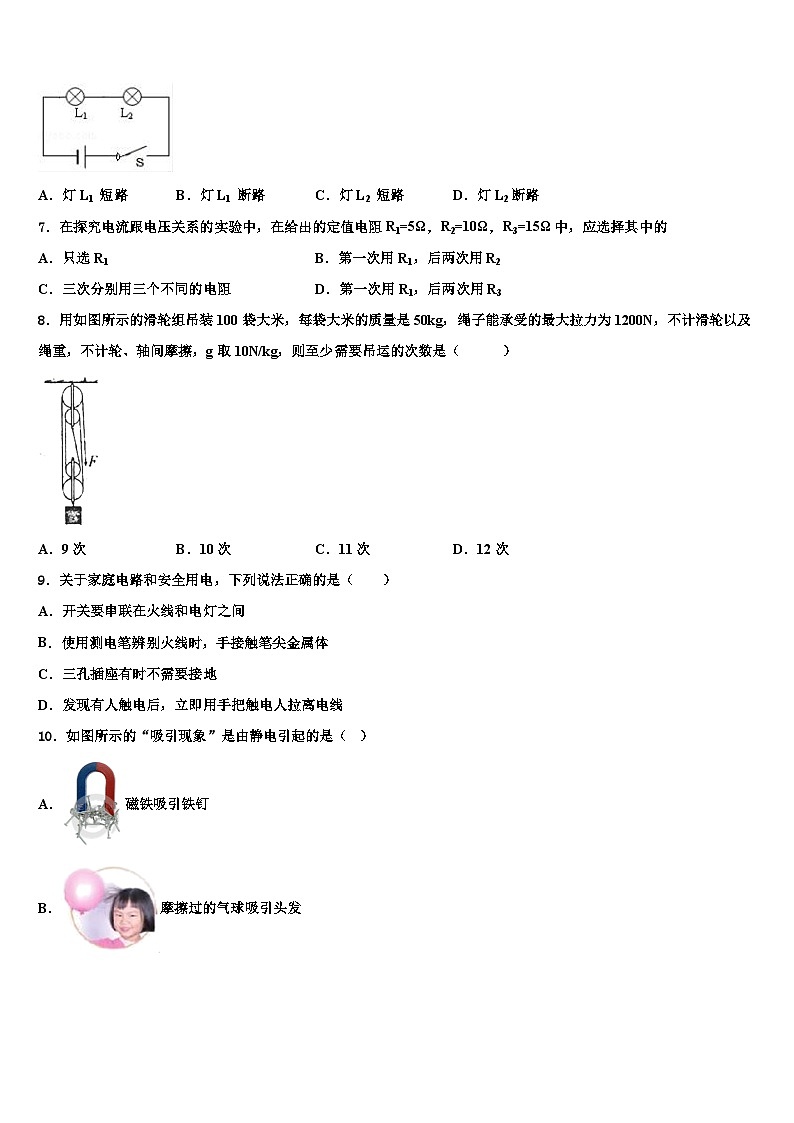

6．如图所示是小林同学实验的电路图，当开关S闭合后，他发现灯L1与L2均不亮．小林同学想了想，然后拿起一根导线开始检查：他先将导线并接在灯L1的两端，发现灯L2亮，L1不亮；然后将导线并接在灯L2两端，发现两灯均不亮．电路故障可能是
A．灯L1 短路B．灯L1 断路C．灯L2 短路D．灯L2断路
7．在探究电流跟电压关系的实验中，在给出的定值电阻R1=5Ω，R2=10Ω，R3=15Ω中，应选择其中的
A．只选R1B．第一次用R1，后两次用R2
C．三次分别用三个不同的电阻D．第一次用R1，后两次用R3
8．用如图所示的滑轮组吊装100袋大米，每袋大米的质量是50kg，绳子能承受的最大拉力为1200N，不计滑轮以及绳重，不计轮、轴间摩擦，g取10N/kg，则至少需要吊运的次数是（ ）
A．9次B．10次C．11次D．12次
9．关于家庭电路和安全用电，下列说法正确的是（ ）
A．开关要串联在火线和电灯之间
B．使用测电笔辨别火线时，手接触笔尖金属体
C．三孔插座有时不需要接地
D．发现有人触电后，立即用手把触电人拉离电线
10．如图所示的“吸引现象”是由静电引起的是（ ）
A．磁铁吸引铁钉
B．摩擦过的气球吸引头发
C．压紧的铅柱互相吸引
D．吸盘吸在墙壁上
11．把一个电流表接入某电路中，用“-”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（ ）
A．0.2AB．0.24AC．0.32AD．0.34A
12．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？
A．B．
C．D．
13．以下是水在生活中的应用，其中没有利用水比热容大的特性的是
A．用水给发生事故的核反应堆的安全壳降温
B．北方楼房中的暖气用水做传热介质
C．炎热的夏季在路面上洒水降温
D．初春傍晚往稻田里灌水，防止秧苗冻坏
14．运用杠杆的知识判断，图中最适合剪断铁片的剪刀是（ ）
A．B．C．D．
15．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家中保险丝烧断了，一定是发生了短路
B．只有高压线路才会发生触电
C．有人触电时，用干燥的竹竿或木棍将电线拨开
D．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
16．如图，电源电压不变，闭合开关，当滑动变阻器的滑片从端移到端的过程中，、的U-I关系图像如图。下列四种判断中正确的是（ ）
A．电源电压为B．图线甲是电阻的U-I关系图象
C．电路的最大电功率为D．滑动变阻器的最大阻值为
17．下列现象中不能用分子热运动的观点解释的是
A．沙尘暴起，尘土漫天B．酒香不怕巷子深
C．衣橱里的樟脑球会逐渐变小D．阳春三月，花香袭人
18．在如图 (a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R2> R3，关于电流表A1与电流表A2的示数说法正确的是
A．电流表A1的示数可能小于A2的示数
B．电流表A1的示数一定大于A2的示数
C．电流表A1的示数可能等于A2的示数
D．电流表A1的示数一定小于A2的示数
19．用毛皮摩擦过的橡胶棒带上了负电荷，这是由于摩擦时橡胶棒（ ）
A．失去了一些质子B．失去了一些正电荷
C．得到了一些电子D．得到了一些原子核
20．用丝线悬挂的A、B、C三个通草球，其中任意两个靠近时都相互吸引，则
A．三个小球只有一个带电
B．三个小球都带电
C．三个小球中肯定有一个不带电，另外两个带同种电荷
D．三个小球中肯定有一个不带电，另外两个带异种电荷
21．如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则（ ）
A．灯泡L1两端的电压为2.4V
B．灯泡L2两端的电压为3.6V
C．灯泡L1和灯泡L2两端的电压之和为6V
D．当灯泡L2断路时，电压表的示数为零
22．如图所示的家庭电路中，连接错误的元件是（ ）
A．开关B．两孔插座
C．电灯D．三孔插座
23．盛夏时节，百花绽放，就可以闻到四溢的花香，这说明
A．分子有一定的质量B．分子间有相互作用力
C．分子有一定的大小D．分子在做无规则的运动
24．如图所示的电路，闭合开关S，发现灯L1较亮、灯L2较暗。已知两灯额定电压相同，若灯泡电阻不随温度变化而改变，则( )
A．实际电流大于B．实际电压小于
C．额定功率大于D．额定功率小于
25．如图为我国新型反潜巡逻机。机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。下图能解释磁异探测器工作原理的是（ ）
A．
B．
C．
D．
26．下列说法正确的是
A．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力
B．腌制成鸭蛋，利用了分子在不停地做有规则运动
C．常用水作汽车发动机的冷却液，是因为水的比热容较小
D．内燃机的压缩冲程，将机械能转化成内能
27．如图，两只灯泡L1，L2分别标有“110V ，60W”和 “110V ，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，调节变阻器，能使两灯泡都正常发光的电路是（ ）
A．①③B．②④C．①④D．②③
28．如图所示的电路中，电源电压恒定，灯泡L标有“6V 3W”的字样（灯丝电阻不变）．当S、S1均闭合时，灯泡正常发光，电压表示数为12V；断开S1，灯泡的实际功率变为原来的，则（ ）
A．断开S1后，电压表的示数变大B．断开S1前后，电流表的示数之比为1∶4
C．电源电压为24VD．R1的阻值为36Ω
29．如图所示的四个电路（R是定值电阻，R1是滑动变阻器）中，可以测量人体体重的电路是（ ）
A．B．C．D．
30．如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最大的是（ ）
A．B．C．D．
二、填空题（每空1分，共10题，20分）
31．如图所示，质量忽略不计的AC硬棒能绕O点转动，在B点挂一物体。在C点施加力F1时，棒刚好处于静止状态。
（1）请在图中画出F2的力臂L2；
（_______）
（2）图中的s是不是F1的力臂?______(选填“是”或“不是”)；
（3）有同学说“这个杠杆受到的阻力就是物体M的重力。”你同意这种说法吗？______(选填“同意”或“不同意”)，简述你的理由：_____________。
32．现将长度相同、横截面积不同的不同种材料制成的导体A和B接到如图所示的出路中，闭合开关S，此时导体A和B两端的电压关系是UA=UB，则UA:UB=________；由此可知________导体的材料导电性能好（选填“A”或“B”）。
33．气球与羊毛衫相互摩擦后会吸引头发，这说明摩擦使气球________；如果将两个带同种电荷的气球靠近时，会出现相互_______的现象．
34．水稻是喜温植物，早春育秧时，通常傍晚向秧田灌水，早晨将水放出，以防霜冻.这是因为：水的_______较大，温度降低时，水以_______的方式释放较多的热量。如果某秧田中水的温度降低了2℃，放出了3.36×107J的热量，则该秧田内的水的质量为_________kg。[]
35．一个条形磁体，磁性最弱的部分是___________ ，不小心将此 条形磁体从中间甩断后，其中的一截磁体有_________个磁极。
36．能量既不会凭空消失，也不会凭空产生，它只会从一种形式转化为其他形式，或者从一个物体转移到其他物体；同理，由摩擦起电的原理可知，摩擦起电并不是______了电荷，只是电荷_______；电荷的____形成电流，电流不会凭空产生或凭空消失。在能量的转化和电荷的转移过程中，其总量保持不变。
37．小明同学需要在标准大气压烧开初温为20℃、质量3kg的一壶水，如天燃气完全燃烧放出热量80%被水吸收，水吸收的热量是____J，则要完全燃烧____的天然气．
（天然气的热值取，c水=4.2×103J/（kg•℃））
38．如图所示，当开关S0闭合时，电路中_________（选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到______（选填“1”或“2”）位置，或将滑动变阻器滑片P向_________（选填“左”或“右”）移动。
39．在打扫教室卫生时，用湿抹布擦黑板，过一会儿黑板就会变干，这是水的_____(填物态变化的名称)现象．夏天，从冰箱中取出一瓶饮料，空气中的水蒸气遇冷液化成小水珠附着在饮料瓶外表面，水蒸气在液化过程中要____(选填“吸热”或“放热”)．
40．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．
三、实验题（每空1分，共2题，15分）
41．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5 V相同规格的小灯泡若干，两个滑动变阻器“10Ω 1A”、“20Ω 2A”，开关、导线若干。
（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）。
（_________）
（2）正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是_________
A．小灯泡短路 B．滑动变阻器短路 C．小灯泡断路 D．滑动变阻器断路
（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表盘如图丙，此时电路中的电流为_______A；第4次实验时灯泡电阻值为______Ω．由表一中的数据可知，小张选用的滑动变阻器应是________ （选填“”或“”）。
（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是________ （选填“合理”或“不合理”）的。
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”，他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：____________________。
42．如图所示是探究物体动能大小跟哪些因素有关的实验装置．
（1）小车从光滑斜面上由静止开始向下运动，到达斜面底端时的速度只与小车起点位置的高度有关，起点位置越高，该速度越________；
（2）小车从光滑斜面上由静止开始向下运动，在水平木板上撞击木块，木块运动的距离越长，运动小车到达斜面底端时所具有的动能越________．
（3）同一小车从斜面上不同高度处由静止开始向下运动．在水平木板上撞击木块，小车开始向下运动的起点位置越________．木块运动的距离越长．
（4）同一高度从静止开始向下运动，在水平木板上撞击木块，小车的质量越________，木块运动的距离越长．
四、计算题（每题10分，共2题，20分）
43．如图所示，电源两端的电压保持不变．电阻R1的阻值为20Ω，电阻R2的阻值为5Ω，当只闭合开关S时，电流表的示数为0.3A．求：
（1）电源两端的电压U；
（2）当开关S、S1都闭合时，电路消耗的总功率P．
44．一辆在水平路面上沿直线匀速行驶的货车，行驶时所受的阻力为车总重的0.1倍，货车（含驾驶员）空载时重为2.5×104N。
（1）求货车空载行驶时所受的阻力大小；
（2）求货车以36km／h的速度空载匀速行驶时，10s内货车牵引力做的功；
（3）当货车以90kW的额定功率、90km/h的速度匀速行驶时，求货车最多可装载多重的货物？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】①研究压力作用效果与压力大小的关系时，保持受力面积不变，运用的是控制变量法；
②研究声音的产生时，将发声的音叉与水面接触，水花四溅将音叉的振动放大，说明了声音是由物体振动产生的，采用的是转换法；
③研究磁场时，引入“磁感线”，采用的是模型法；
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体。采用的是控制变量法。
所以研究方法相同的是①与④。
故选D。
2、C
【详解】ABD．晒太阳、烤炉火、捂热水袋都是通过热传递的方式改变内能的，故ABD不符合题意；
C．搓手时两手克服摩擦做功，机械能转化为手的内能，手的温度升高，是用做功方式改变内能的，故C符合题意。
3、B
【详解】A．杯子里的水可以任意倒出，说明水具有流动性，不能说明分子之间没有引力；
B．扩散现象正是由于分子在永不停息的做无规则运动；
C．冰熔化吸热，因此内能增加；
D．用力搓手两手之间相互克服摩擦做功，是通过做功的方式改变内能．
4、C
【详解】A．A选项中电路是串联电路，两灯相互影响。故A项不符合题意；
B．B选项中电路是串联电路，两灯相互影响。故B项不符合题意；
C．C选项中两灯并联相互不影响，且开关在干路中可以同时控制两盏灯。故C项符合题意；
D．D项中两灯并联互不影响，但开关在支路中只能控制L2，故D项不符合题意；
5、A
【详解】A．用丝绸摩擦过的玻璃棒能“粘”纸屑，是因为摩擦后的玻璃棒带电，带电体可以吸引轻小物体，穿在身上的化纤衣服易“粘”毛绒，也是因为摩擦后的化纤衣服带电可以吸引轻小物体，故A符合题意；
B．带异种电荷的轻质小球靠近后会“粘”在一起，是因为异种电荷相互吸引，故B不符合题意；
C．吸盘式挂衣钩能够“粘”在墙上，是由于大气压的作用，将吸盘式挂钩“压”在墙上，故C不符合题意；
D．两块磁铁会“粘”在一起，是因为异名磁极相互吸引，故D不符合题意。
故选A。
6、B
【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗来判断电路故障．
【详解】闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路．
故选B．
【点睛】
本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．
7、A
【详解】在探究电流跟电压关系的实验中,需要运用控制变量法，控制电阻不变，改变电压电流大小．只选用R1，电阻不变，故A正确；BCD电阻发生变化，故BCD错误．
8、D
【详解】由题意及图知吊起重物的绳子股数为n=4，最大拉力，一次能吊起的大米重力为：
，
一次能吊起的大米质量为：
，
因为每袋大米的质量是50kg，故一次能吊起的大米袋数为：
，
由题意知一次能吊起9袋大米，即
，
则至少需要吊运的次数是：
，
至少需要吊运12次。故选D。
9、A
【分析】（1）开关应该控制火线；
（2）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故．
（3）三孔插座需要接地；
（4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施．
【详解】A、在家庭电路中，开关应控制火线，即开关要串联在火线和电灯之间．故A正确；
B、使用测电笔辨别火线时，用手触及测电笔前端的金属探头，这样会造成人身触电事故．故B错误；
C、大功率或带有金属外壳的用电器必须使用三孔插座，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全．故C错误；
D、直接用手去拉触电者，会引起救人者的间接触电，十分危险．故D错误；
故选A．
【点睛】
（1）安全用电原则：不接触低压带电体，不靠近高压带电体．（2）触电原因是直接或间接接触火线．值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了．
10、B
【详解】A．磁铁能够吸引铁钉，是由于磁体具有吸引铁钴镍等金属的性质，属于磁体对物体的作用力，是非静电引起的，故A不符合题意；
B．摩擦后的气球带上了电荷，能吸引不带电的头发，是由静电引起的，故B符合题意；
C．两个压紧的铅柱能吊起钩码，由于分子间存在相互作用的引力而使两块铅柱粘在一起，不易分开，故C不符合题意；
D．吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上，是非静电引起的，故D不符合题意。
故选B。
11、B
【详解】对于电流表的读数，要看清所选的量程和分度值；若电流表量程为0～0.6A，对应的分度值为0.02A；若电流表量程为0～3A，对应的分度值为0.1A；同一刻度处，大量程数值是小量程数值的5倍。用“-”和“0.6”两个接线柱，而按照0～3A量程读数为1.2A，此刻度对应于0～0.6A的数值为
故B正确，A、C、D错误。
故选B。
12、B
【解析】由于“自动烤地瓜机当闭合开关S1，托盘旋转；再将温控开关闭合，开始加热；若只闭合开关，则不能加热”。因此，托盘电动机和加热电阻R是并联，S1要控制电动机和R，即串接在干路上，S2控制R，即串接在加热电阻R的支路上。故图ACD不符合题意，图B符合题意。
故选B。
13、C
【解析】A、因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以用水给发生事故的核反应堆的安全壳降温，故A不符合题意；
B、北方楼房中的暖气用水做传热介质，是因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以取暖效果好，故B不符合题意；
C、炎热的夏季在路面上洒水降温，是因为水在常温下就可以蒸发，蒸发要从空气中吸收热量，能使空气的温度降低，与比热容无关，故C符合题意；
D、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故D不符合题意。
故选C。
14、B
【详解】生活中常见的杠杆有三种：省力杠杆、费力杠杆、等臂杠杆．省力杠杆动力臂长阻力臂短；费力杠杆阻力臂长动力臂短；等臂杠杆动力臂等于阻力臂．适合剪断铁片的剪刀是省力杠杆，分析得出B正确．
15、C
【详解】A．保险丝烧断了，是因为家庭电路中电流过大，而产生电流过大的原因有两个：一个电路发生短路，另一个是用电器总功率过大，故A错误；
B．安全用的原则是不靠近高压，不接触低压，工程上，把电压为1000V或1000V以上的电压称为高压，1000V以下的电压称为低压，所以当人接触低压时也会发生触电，经验证明只有不高于36V的电压才是安全电压，故B错误；
C．干燥的竹竿或木棍是良好的绝缘体，当有人触电时，可用干燥的竹竿或木棍将电线拨开，这样不但拨开了电线，也防止施救的人触电，故C正确；
D．用测电笔辨别火线与零线时，手不能接触笔尖金属体，否则会发生触电事故，但手必须笔尾金属体，故D错误。
故选C。
16、D
【详解】因为滑片在a时，此时滑动变阻器的电阻为0，电压变为0，故从U-I关系图像可以看出，甲为滑动变阻器R2的U-I关系图像，乙为电阻R1的U-I图像；
根据串联电路电压的规律，电源电压等于两电压表示数之和，由U-I图像可知，电路中电流为0.3A，R1两端的电压U1=3V，R2两端的电压U2=3V，则电源电压为
根据可知，当电路的电流最大时，电路的功率最大，由U-I图像可知，最大电流为0.6A，故电路的最大电功率为
由分压原理，当电压表V2示数最大时，变阻器连入电路的电阻最大，由U-I图像可知，这时的电压为4V，电流为0.2A， 由欧姆定律可得，滑动变阻器的最大阻值
故选D。
17、A
【详解】A. 尘士虽小，但仍是由很多分子组成的固体小颗粒，故A无法用分子动理论解释，符合题意；
B. 因为酒分子的运动使香气四溢，在较远处也能闻到，故B可以由分子的无规则运动解释，不符合题意；
C. 樟脑球由于分子的运动，外层分子慢慢扩散到空中则使体积减小，故C可以由分子的无规则运动解释，不符合题意；
D. 能闻到花香，是因为芳香分子扩散造成的，故D可用分子动理论解释，不符合题意；
故选A.
18、B
【详解】闭合电键S后，由（a）电路图可知，电路为R1与R2的并联电路，电流表A1测干路中的电流；，由（b）电路图可知，R1与R3串联，电流表A2测电路中的电流；电流表A2示数：，所以，I1＞I2，电流表A1的示数大于A2的示数．
19、C
【详解】摩擦起电的实质是电子发生了转移，得到电子的物体带负电，失去电子的物体带正电；用毛皮摩擦过的橡胶棒因得到电子而带负电，故选C。
20、D
【详解】已知A、B、C三个轻质的小球，其中任意两个靠近时都相互吸引，
根据带电物体的性质：“同种电荷的物体相互排斥，异种电荷的物体相互吸引”，
可知A、B、C三个轻质的小球，肯定有一个物体不带电荷，
所以有两个物体带异种电荷，一个物体不带电；
故选D．
21、C
【详解】AB．由图知，灯泡L1、L2串联，电压表V测L2两端的电压，电压表V的示数为2.4V，即L2两端的电压
U2＝2.4V，
已知电源电压恒为6V，根据串联分压的特点可知，灯泡L1的电压：
U1＝U﹣U2＝6V﹣2.4V＝3.6V，
故AB不符合题意。
C．根据串联电路的电压特点可知，灯泡L1和灯泡L2两端的电压之和为6V，C符合题意；
D．当灯泡L2断路时，电压表测量电源电压，则示数为6V，D不符合题意。
故选C。
22、B
【详解】AC．开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；
B．两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；
D．三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意．
23、D
【解析】空气中有大量的花香分子，能够闻到花香，说明分子在不停的做无规则运动，故选D。
24、D
【详解】A．因为两灯串联，所以知通过灯泡L1、L2的电流相等，故A错误；
B．灯泡的明暗由实际功率决定，灯L1较亮，灯L2较暗，则灯泡L1的实际功率大于L2的实际功率，由图可知：两灯串联，由于串联电路处处电流相等，根据公式R＝可知：灯L1的电阻比灯L2的电阻大；由U＝IR可知L1灯泡两端实际电压比灯L2两端电压大，故B错误；
CD．已知灯泡L1、L2额定电压相同，根据P＝可知灯L1的额定功率比灯L2的额定功率小；故C错误，D正确。
故选D。
【点睛】
由于灯泡的亮暗取决于灯泡的实际功率，根据灯L1较亮灯L2较暗可知灯泡的实际功率．由图可知：两灯串联，通过的电流相同，根据公式P＝I2R可比较电阻大小．根据公式可知的功率的大小；根据公式U＝IR可比较灯泡两端实际电压的大小。
25、A
【详解】A．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，是把机械能转化为电能，发电机原理，图A是发电机原理符合题意；
B．研究电磁铁的实验，不符合题意；
C．演示的磁极间的作用规律，不符合题意；
D．演示电流周围存在磁场，不符合题意。
故选A。
考点：电磁感应现象
26、D
【解析】A．分子之间的引力和斥力总是同时存在的，故A项错误；
B．腌制成鸭蛋，是利用了分子在不停地做无规则运动，故B项错误；
C．水的比热容大，在同等条件下能够吸收更多的热量，常常用作冷却液，故C项错误；
D．内燃机压缩冲程，活塞往上运动，压缩气缸内的气体，活塞对气缸内的气体做功，活塞的机械能转化为气体的内能，故D项正确。
27、D
【详解】由两灯泡的铭牌知道，两灯泡的额定电压相等，且L1 的额定功率小于L2的额定功率，由知道， L1 的电阻大于L2 的电阻；
①由电路图知道，L1与L2 串联后再与R并联，根据串联电路的分压特点知道，两灯泡的电阻不同，分得的电压不同，即均不可能为110V，所以，两灯泡不可能都正常发光，故①不符合题意；
②由电路图知道，L1与L2并联后再与R串联，调节滑片的位置，使R的阻值等于L1与L2并联后的总电阻，由串联电路的分压特点知道，两灯泡两端的电压可以达到110V，能同时正常发光，故②符合题意；
③由电路图知道，L1与R并联后再与L2串联，由并联电路中的总电阻小于任何一个分电阻知道，调节滑片的位置可以使L1与R并联后的总电阻等于L2的电阻，由串联电路的分压特点知道，并联部分（L1）两端的电压可以等于L2两端的电压，均为110V，使两灯泡可能都正常发光，故③符合题意；
④由电路图知道，L2 与R并联后再与L1串联，由并联电路中的总电阻小于任何一个分电阻知道，L2与R并联后的总电阻小于L1 的电阻，由串联电路的分压特点知道，并联部分（L2）两端的电压小于L1两端的电压，即两灯泡两端的电压不可能为110V，不可能都正常发光，故④不符合题意；
综上所述，D符合题意。
28、D
【详解】A．根据电路图知，S、S1均闭合时，L、串联，R1短路，再断开S1时，灯泡与两电阻串联，电路中的总电阻变大，电流变小，由可知，两端的电压变小，即电压表的示数变小，故A不符合题意；
B．S、S1均闭合时，灯泡正常发光，L、串联，因串联电路中各处的电流相等，所以，根据可得，电路中的电流：
，
由可得：
，
；
再断开S1时，灯泡与两电阻串联，电压表测两端的电压，电流表测电路中的电流，因灯泡的实际功率变为原来的，所以，由可得，此时电路中的电流即电流表的示数：
，
则断开前后，电流表的示数之比：
，
故B不符合题意；
C．当S、S1均闭合时，灯泡与电阻串联，电压表测两端的电压，电流表测电路中的电流，因灯泡正常发光，所以，灯泡两端的电压为6V，功率为3W，因串联电路中总电压等于各分电压之和，所以，电源的电压：
，
故C不符合题意；
D．电路中的总电阻：
，
因串联电路中总电阻等于各分电阻之和，所以，
，
故符合题意。
29、A
【详解】A．图中R与R1串联，电压表测量滑动变阻器两端的电压；当压力增大时，滑动变阻器接入电路的电阻增大，根据串联电路的分压原理可知，变阻器分得的电压变大，电压表的示数变大，故A符合题意；
B．图中电流表与滑动变阻器并联，电流表将滑动变阻器短路，所以，电流表示数不随人体重的改变而改变，故B不符合题意；
C．图中电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C不符合题意；
D．图中电压表串联在电路中，测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故D不符合题意。
故选A。
30、B
【详解】A．电流表测流过电阻R2的电流，电流表的示数
IA=；
B．电流表测并联电路的电流，电流表的示数
IB=；
C．电流表测流过电阻R1的电流，电流表的示数
IC=；
D．电流表测流过电阻R1与R2串联电路的电流，电流表的示数
ID=；
因为并联电阻阻值小于任何一个并联电阻的阻值，所以R并的阻值最小，电流表的示数最大，故选B。
二、填空题（每空1分，共10题，20分）
31、图见解析； 不是； 不同意； 杠杆的阻力除了物体的重力，还有自身重力。
【分析】(1)根据力臂的定义，画出和确定力臂；
(2)杠杆受到的阻力除了物体的重力，还有杠杆自身重力。
【详解】(1)[1]画出F2的力臂，从支点到F2的作用线作垂线，并标上垂直符号和力臂符号
(2)[2]F1的力臂是从支点O到F1的作用线的垂直距离，s不是这段距离；
(3)[3][4]这个杠杆受到的阻力，除了物体的重力，还有自身重力。
【点睛】
此题考查学生对于力臂的定义和杠杆受到阻力的掌握，属于基本题型。
32、1:1 A
【详解】[1]因为UA=UB 所以
UA:UB= UA:UA=
[2]根据串联电路电压与电阻成正比，得 ，因为A的横截面积小于B的，所以A导体的材料导电性能好。
33、带了电荷 排斥
【详解】与羊毛衫摩擦过的气球靠近头发,会看到气球吸引头发,这是因为与头发摩擦过的气球摩擦起电,从而吸引不带电的头发;同种电荷相互排斥,所以将两个带同种电荷的气球靠近时,会相互排斥.
34、比热容 热传递 4×103
【分析】（1）知道水的比热容是常见物质中最大的；根据气温降低时，由于水的比热容比较大，在质量一定时，水可以放出更多的热量；
（2）根据可求水的质量。
【详解】[1]水稻喜温，春季育秧时，通常傍晚向秧田灌水，早晨将水放出，以防霜冻。这是因为水的比热容较大，当气温降低时，根据可知，降低相同的气温时，水能放出较多的热量；
[2]向秧田灌水，水的温度较高，温度不同的物体互相接触，低温物体温度升高，高温物体温度降低，这样的过程叫做热传递；
[3]根据得，该秧田内的水的质量
。
35、中间 两
【详解】[1]条形磁体的两端磁性最强，磁性最弱的部分是中间。
[2] 任何磁体都有两个磁极，不小心将条形磁体从中间甩断后，其中的一截磁体有两个磁极。
36、创造 从一个物体转移到另一个物体 定向移动
【详解】[1]当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，束缚电子能力弱的失去电子，一种物质失去多少电子，另一种物质就得到多少电子，因此摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体。
[2]电荷的定向移动形成电流。
37、1.008×106 0.042
【详解】在一标准大气压下，水的沸点是100℃，把水烧开，水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×3kg×（100℃-20℃）=1.008×106 J；
由题可知，Q吸=ηQ放=ηqV=1.008×106J，需要完全燃烧天然气的体积：．
38、电铃 2 左
【详解】[1]当开关S0闭合时，电磁铁就有磁性，衔铁在电磁铁的作用下向下运动，使动触点跟下面的静触点接触，使电铃所在的电路连通，电铃工作。
[2][3]电磁铁磁性强弱与电流大小和线圈匝数多少有关。电流越大、匝数越多电磁铁的磁性越强。所以如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到2位置（匝数多），或将滑动变阻器滑片P向左移动（电流变大）。
39、汽化 放热
【解析】用湿抹布擦黑板，过一会儿黑板就会变干，水由液态变成气态，这是水的蒸发现象；夏天，从冰箱中取出一瓶饮料，空气中的水蒸气遇冷液化成小水珠附着在饮料瓶外表面，这个过程要放热．
40、2 零线断路
【详解】保险丝接在火线上，开关应接在灯与火线之间．因此开关应接在2处．当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路．
三、实验题（每空1分，共2题，15分）
41、 C 0.2A 8 不合理 没有控制电阻两端的电压不变
【详解】(1)[1]滑动变阻器应采用“一上一下”的接法，滑动变阻器滑片P右移灯泡变亮，表明电路中的电流变大，滑动变阻器电阻减小，接法如图所示：
(2)[2]正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是灯泡断路；故选C。
(3)[3]图丙中电流表量程为0～0.6A，分度值为0.02A，电流表示数为0.2A；
[4]由表中数据知，第4次实验时灯泡两端电压2.0V，电流0.25A，根据可得，此时灯泡电阻值为：
[5]电源由两节干电池串联组成，则电源电压为3V，第1次实验时灯泡两端的电压为0.5V，则滑动变阻器两端的电压为：
此时变阻器连入电路中的电阻：
这说明小张选用的滑动变阻器应是；
(4)[6]灯泡的电阻随温度的变化而变化，不是一个定值，故取平均值没有意义，是不合理的；
(5)[7]实验时，分别把5Ω、10Ω、15Ω电阻接入原灯泡位置，通过实验，记录电流表示数如表二所示；分析表二数据可知，通过导体的电流跟电阻不成反比，且每次实验中电流与电阻的乘积是不同的（即电压不同），所以其原因是没有控制电阻两端的电压不变。
42、大 大 高 大
【分析】本题考查影响动能的因素实验探究过程。
【详解】(1)[1]小车从光滑斜面静止滑下，做的是加速运动，起点位置越高时，到达斜面底端的速度就越大。
(2)[2]小车从斜面静止滑下，具有动能，所以能对水平木板上的木块做功，撞击它运动一定的距离。木块运动的距离越长，意味着小车对它做的功越多，那么小车撞击前具有的动能就越大。
(3)[3]小车撞击木块，并让它运动一定的距离，是因为它具有动能，木块运动的距离越长，则说明小车撞击前具有的动能大。小车开始向下运动的起点位置越高，到达斜面底端时的速度就越大，小车的动能就越多（整个过程中，小车的质量不变）。
(4)[4]不同一小车从斜面的同一高度静止开始向下运动，其质量越大，具有的重力势能就越多，到斜面转化成的动能就越大，对木块所做的功就越多，木块运动的距离就越长。
【点睛】
本题中，小车的动能是用转换法通过木块运动的距离体现的
四、计算题（每题10分，共2题，20分）
43、（1）6V；（2）9W
【详解】(1)当只闭合开关S时，电路中只有R1，电流表的示数0.3A即通过R1的电流为0.3A．R1=20Ω，R1两端的电压
U=R1I=20Ω=6V；
(2)当开关S、S1都闭合时R1与R2并联，电流表测干路的电流，通过R2的电流
I2===1.2A,
所以干路中的电流
I总=1.2A+0.3A=1.5A,
电路消耗的总功率
P=UI=6V1.5A=9W.
【点睛】
（1）根据欧姆定律求出电源电压；（2）根据并联电路的电流特点求出干路电流，再利用P=UI求出电路消耗的总功率．
44、 (1)2.5N；(2) 2.5N；(3)1.1N
【详解】(1)货车空载行驶时所受的阻力大小
f=0.1G=0.1×2.5×104N=2.5×103N
(2)货车的速度
v=36km/h=36×m/s=10m/s
∵v=，10s行驶的路程
s=vt=10m/s×10s=100m
∵汽车匀速行驶，∴牵引力
F=f=2.5×103N
10s内货车牵引力做的功
W=Fs=2.5×103N×100m=2.5×105J
(3)∵P=Fv，速度
v′=90km/h=90×m/s=25m/s
∴此时牵引力
===3600N
∵汽车匀速行驶，∴此时汽车受到的阻力
f′=F′=3600N
∵f=0.1G，∴货车总重
G′===3.6×104N
货车最多可装载货物的重
G货=G′-G=3.6×104N-2.5×104N=1.1×104N
答：(1)货车空载行驶时所受的阻力大小为2.5×103N。
(2)10s内货车牵引力做2.5×105J的功。
(3)货车最多可装载货物的重为1.1×104N。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.22
0.25
0.28
0.29
电阻R/Ω
3.1
6.8
8.9
9.7
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.30
0.20
0.12
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
2．用做功的方式使手暖和的是（ ）
A．晒太阳B．烤炉火C．两手相搓D．捂热水袋
3．关于分子和物体内能，下列说法正确的是
A．杯子里的水可以任意倒出.说明水分子间没有引力
B．固体间能扩散，表明固体物质分子是运动的
C．把0℃的冰块加热熔化成0℃的水，其内能不变
D．用力搓手,手发热是通过热传递增加手的内能
4．下列电路设计中，电源电压不变，能够满足开关同时控制两盏电灯，且两灯的发光情况互不影响的是（ ）
A．B．C．D．
5．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（ ）
A．穿在身上的化纤衣服易“粘”毛绒
B．带异种电荷的轻质小球靠近后会“粘”在一起
C．吸盘式挂衣钩能够“粘”在墙上
D．两块磁铁会“粘”在一起
6．如图所示是小林同学实验的电路图，当开关S闭合后，他发现灯L1与L2均不亮．小林同学想了想，然后拿起一根导线开始检查：他先将导线并接在灯L1的两端，发现灯L2亮，L1不亮；然后将导线并接在灯L2两端，发现两灯均不亮．电路故障可能是
A．灯L1 短路B．灯L1 断路C．灯L2 短路D．灯L2断路
7．在探究电流跟电压关系的实验中，在给出的定值电阻R1=5Ω，R2=10Ω，R3=15Ω中，应选择其中的
A．只选R1B．第一次用R1，后两次用R2
C．三次分别用三个不同的电阻D．第一次用R1，后两次用R3
8．用如图所示的滑轮组吊装100袋大米，每袋大米的质量是50kg，绳子能承受的最大拉力为1200N，不计滑轮以及绳重，不计轮、轴间摩擦，g取10N/kg，则至少需要吊运的次数是（ ）
A．9次B．10次C．11次D．12次
9．关于家庭电路和安全用电，下列说法正确的是（ ）
A．开关要串联在火线和电灯之间
B．使用测电笔辨别火线时，手接触笔尖金属体
C．三孔插座有时不需要接地
D．发现有人触电后，立即用手把触电人拉离电线
10．如图所示的“吸引现象”是由静电引起的是（ ）
A．磁铁吸引铁钉
B．摩擦过的气球吸引头发
C．压紧的铅柱互相吸引
D．吸盘吸在墙壁上
11．把一个电流表接入某电路中，用“-”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（ ）
A．0.2AB．0.24AC．0.32AD．0.34A
12．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？
A．B．
C．D．
13．以下是水在生活中的应用，其中没有利用水比热容大的特性的是
A．用水给发生事故的核反应堆的安全壳降温
B．北方楼房中的暖气用水做传热介质
C．炎热的夏季在路面上洒水降温
D．初春傍晚往稻田里灌水，防止秧苗冻坏
14．运用杠杆的知识判断，图中最适合剪断铁片的剪刀是（ ）
A．B．C．D．
15．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家中保险丝烧断了，一定是发生了短路
B．只有高压线路才会发生触电
C．有人触电时，用干燥的竹竿或木棍将电线拨开
D．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
16．如图，电源电压不变，闭合开关，当滑动变阻器的滑片从端移到端的过程中，、的U-I关系图像如图。下列四种判断中正确的是（ ）
A．电源电压为B．图线甲是电阻的U-I关系图象
C．电路的最大电功率为D．滑动变阻器的最大阻值为
17．下列现象中不能用分子热运动的观点解释的是
A．沙尘暴起，尘土漫天B．酒香不怕巷子深
C．衣橱里的樟脑球会逐渐变小D．阳春三月，花香袭人
18．在如图 (a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R2> R3，关于电流表A1与电流表A2的示数说法正确的是
A．电流表A1的示数可能小于A2的示数
B．电流表A1的示数一定大于A2的示数
C．电流表A1的示数可能等于A2的示数
D．电流表A1的示数一定小于A2的示数
19．用毛皮摩擦过的橡胶棒带上了负电荷，这是由于摩擦时橡胶棒（ ）
A．失去了一些质子B．失去了一些正电荷
C．得到了一些电子D．得到了一些原子核
20．用丝线悬挂的A、B、C三个通草球，其中任意两个靠近时都相互吸引，则
A．三个小球只有一个带电
B．三个小球都带电
C．三个小球中肯定有一个不带电，另外两个带同种电荷
D．三个小球中肯定有一个不带电，另外两个带异种电荷
21．如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则（ ）
A．灯泡L1两端的电压为2.4V
B．灯泡L2两端的电压为3.6V
C．灯泡L1和灯泡L2两端的电压之和为6V
D．当灯泡L2断路时，电压表的示数为零
22．如图所示的家庭电路中，连接错误的元件是（ ）
A．开关B．两孔插座
C．电灯D．三孔插座
23．盛夏时节，百花绽放，就可以闻到四溢的花香，这说明
A．分子有一定的质量B．分子间有相互作用力
C．分子有一定的大小D．分子在做无规则的运动
24．如图所示的电路，闭合开关S，发现灯L1较亮、灯L2较暗。已知两灯额定电压相同，若灯泡电阻不随温度变化而改变，则( )
A．实际电流大于B．实际电压小于
C．额定功率大于D．额定功率小于
25．如图为我国新型反潜巡逻机。机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。下图能解释磁异探测器工作原理的是（ ）
A．
B．
C．
D．
26．下列说法正确的是
A．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力
B．腌制成鸭蛋，利用了分子在不停地做有规则运动
C．常用水作汽车发动机的冷却液，是因为水的比热容较小
D．内燃机的压缩冲程，将机械能转化成内能
27．如图，两只灯泡L1，L2分别标有“110V ，60W”和 “110V ，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，调节变阻器，能使两灯泡都正常发光的电路是（ ）
A．①③B．②④C．①④D．②③
28．如图所示的电路中，电源电压恒定，灯泡L标有“6V 3W”的字样（灯丝电阻不变）．当S、S1均闭合时，灯泡正常发光，电压表示数为12V；断开S1，灯泡的实际功率变为原来的，则（ ）
A．断开S1后，电压表的示数变大B．断开S1前后，电流表的示数之比为1∶4
C．电源电压为24VD．R1的阻值为36Ω
29．如图所示的四个电路（R是定值电阻，R1是滑动变阻器）中，可以测量人体体重的电路是（ ）
A．B．C．D．
30．如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最大的是（ ）
A．B．C．D．
二、填空题（每空1分，共10题，20分）
31．如图所示，质量忽略不计的AC硬棒能绕O点转动，在B点挂一物体。在C点施加力F1时，棒刚好处于静止状态。
（1）请在图中画出F2的力臂L2；
（_______）
（2）图中的s是不是F1的力臂?______(选填“是”或“不是”)；
（3）有同学说“这个杠杆受到的阻力就是物体M的重力。”你同意这种说法吗？______(选填“同意”或“不同意”)，简述你的理由：_____________。
32．现将长度相同、横截面积不同的不同种材料制成的导体A和B接到如图所示的出路中，闭合开关S，此时导体A和B两端的电压关系是UA=UB，则UA:UB=________；由此可知________导体的材料导电性能好（选填“A”或“B”）。
33．气球与羊毛衫相互摩擦后会吸引头发，这说明摩擦使气球________；如果将两个带同种电荷的气球靠近时，会出现相互_______的现象．
34．水稻是喜温植物，早春育秧时，通常傍晚向秧田灌水，早晨将水放出，以防霜冻.这是因为：水的_______较大，温度降低时，水以_______的方式释放较多的热量。如果某秧田中水的温度降低了2℃，放出了3.36×107J的热量，则该秧田内的水的质量为_________kg。[]
35．一个条形磁体，磁性最弱的部分是___________ ，不小心将此 条形磁体从中间甩断后，其中的一截磁体有_________个磁极。
36．能量既不会凭空消失，也不会凭空产生，它只会从一种形式转化为其他形式，或者从一个物体转移到其他物体；同理，由摩擦起电的原理可知，摩擦起电并不是______了电荷，只是电荷_______；电荷的____形成电流，电流不会凭空产生或凭空消失。在能量的转化和电荷的转移过程中，其总量保持不变。
37．小明同学需要在标准大气压烧开初温为20℃、质量3kg的一壶水，如天燃气完全燃烧放出热量80%被水吸收，水吸收的热量是____J，则要完全燃烧____的天然气．
（天然气的热值取，c水=4.2×103J/（kg•℃））
38．如图所示，当开关S0闭合时，电路中_________（选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到______（选填“1”或“2”）位置，或将滑动变阻器滑片P向_________（选填“左”或“右”）移动。
39．在打扫教室卫生时，用湿抹布擦黑板，过一会儿黑板就会变干，这是水的_____(填物态变化的名称)现象．夏天，从冰箱中取出一瓶饮料，空气中的水蒸气遇冷液化成小水珠附着在饮料瓶外表面，水蒸气在液化过程中要____(选填“吸热”或“放热”)．
40．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．
三、实验题（每空1分，共2题，15分）
41．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5 V相同规格的小灯泡若干，两个滑动变阻器“10Ω 1A”、“20Ω 2A”，开关、导线若干。
（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）。
（_________）
（2）正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是_________
A．小灯泡短路 B．滑动变阻器短路 C．小灯泡断路 D．滑动变阻器断路
（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表盘如图丙，此时电路中的电流为_______A；第4次实验时灯泡电阻值为______Ω．由表一中的数据可知，小张选用的滑动变阻器应是________ （选填“”或“”）。
（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是________ （选填“合理”或“不合理”）的。
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”，他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：____________________。
42．如图所示是探究物体动能大小跟哪些因素有关的实验装置．
（1）小车从光滑斜面上由静止开始向下运动，到达斜面底端时的速度只与小车起点位置的高度有关，起点位置越高，该速度越________；
（2）小车从光滑斜面上由静止开始向下运动，在水平木板上撞击木块，木块运动的距离越长，运动小车到达斜面底端时所具有的动能越________．
（3）同一小车从斜面上不同高度处由静止开始向下运动．在水平木板上撞击木块，小车开始向下运动的起点位置越________．木块运动的距离越长．
（4）同一高度从静止开始向下运动，在水平木板上撞击木块，小车的质量越________，木块运动的距离越长．
四、计算题（每题10分，共2题，20分）
43．如图所示，电源两端的电压保持不变．电阻R1的阻值为20Ω，电阻R2的阻值为5Ω，当只闭合开关S时，电流表的示数为0.3A．求：
（1）电源两端的电压U；
（2）当开关S、S1都闭合时，电路消耗的总功率P．
44．一辆在水平路面上沿直线匀速行驶的货车，行驶时所受的阻力为车总重的0.1倍，货车（含驾驶员）空载时重为2.5×104N。
（1）求货车空载行驶时所受的阻力大小；
（2）求货车以36km／h的速度空载匀速行驶时，10s内货车牵引力做的功；
（3）当货车以90kW的额定功率、90km/h的速度匀速行驶时，求货车最多可装载多重的货物？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】①研究压力作用效果与压力大小的关系时，保持受力面积不变，运用的是控制变量法；
②研究声音的产生时，将发声的音叉与水面接触，水花四溅将音叉的振动放大，说明了声音是由物体振动产生的，采用的是转换法；
③研究磁场时，引入“磁感线”，采用的是模型法；
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体。采用的是控制变量法。
所以研究方法相同的是①与④。
故选D。
2、C
【详解】ABD．晒太阳、烤炉火、捂热水袋都是通过热传递的方式改变内能的，故ABD不符合题意；
C．搓手时两手克服摩擦做功，机械能转化为手的内能，手的温度升高，是用做功方式改变内能的，故C符合题意。
3、B
【详解】A．杯子里的水可以任意倒出，说明水具有流动性，不能说明分子之间没有引力；
B．扩散现象正是由于分子在永不停息的做无规则运动；
C．冰熔化吸热，因此内能增加；
D．用力搓手两手之间相互克服摩擦做功，是通过做功的方式改变内能．
4、C
【详解】A．A选项中电路是串联电路，两灯相互影响。故A项不符合题意；
B．B选项中电路是串联电路，两灯相互影响。故B项不符合题意；
C．C选项中两灯并联相互不影响，且开关在干路中可以同时控制两盏灯。故C项符合题意；
D．D项中两灯并联互不影响，但开关在支路中只能控制L2，故D项不符合题意；
5、A
【详解】A．用丝绸摩擦过的玻璃棒能“粘”纸屑，是因为摩擦后的玻璃棒带电，带电体可以吸引轻小物体，穿在身上的化纤衣服易“粘”毛绒，也是因为摩擦后的化纤衣服带电可以吸引轻小物体，故A符合题意；
B．带异种电荷的轻质小球靠近后会“粘”在一起，是因为异种电荷相互吸引，故B不符合题意；
C．吸盘式挂衣钩能够“粘”在墙上，是由于大气压的作用，将吸盘式挂钩“压”在墙上，故C不符合题意；
D．两块磁铁会“粘”在一起，是因为异名磁极相互吸引，故D不符合题意。
故选A。
6、B
【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗来判断电路故障．
【详解】闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路．
故选B．
【点睛】
本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．
7、A
【详解】在探究电流跟电压关系的实验中,需要运用控制变量法，控制电阻不变，改变电压电流大小．只选用R1，电阻不变，故A正确；BCD电阻发生变化，故BCD错误．
8、D
【详解】由题意及图知吊起重物的绳子股数为n=4，最大拉力，一次能吊起的大米重力为：
，
一次能吊起的大米质量为：
，
因为每袋大米的质量是50kg，故一次能吊起的大米袋数为：
，
由题意知一次能吊起9袋大米，即
，
则至少需要吊运的次数是：
，
至少需要吊运12次。故选D。
9、A
【分析】（1）开关应该控制火线；
（2）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故．
（3）三孔插座需要接地；
（4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施．
【详解】A、在家庭电路中，开关应控制火线，即开关要串联在火线和电灯之间．故A正确；
B、使用测电笔辨别火线时，用手触及测电笔前端的金属探头，这样会造成人身触电事故．故B错误；
C、大功率或带有金属外壳的用电器必须使用三孔插座，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全．故C错误；
D、直接用手去拉触电者，会引起救人者的间接触电，十分危险．故D错误；
故选A．
【点睛】
（1）安全用电原则：不接触低压带电体，不靠近高压带电体．（2）触电原因是直接或间接接触火线．值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了．
10、B
【详解】A．磁铁能够吸引铁钉，是由于磁体具有吸引铁钴镍等金属的性质，属于磁体对物体的作用力，是非静电引起的，故A不符合题意；
B．摩擦后的气球带上了电荷，能吸引不带电的头发，是由静电引起的，故B符合题意；
C．两个压紧的铅柱能吊起钩码，由于分子间存在相互作用的引力而使两块铅柱粘在一起，不易分开，故C不符合题意；
D．吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上，是非静电引起的，故D不符合题意。
故选B。
11、B
【详解】对于电流表的读数，要看清所选的量程和分度值；若电流表量程为0～0.6A，对应的分度值为0.02A；若电流表量程为0～3A，对应的分度值为0.1A；同一刻度处，大量程数值是小量程数值的5倍。用“-”和“0.6”两个接线柱，而按照0～3A量程读数为1.2A，此刻度对应于0～0.6A的数值为
故B正确，A、C、D错误。
故选B。
12、B
【解析】由于“自动烤地瓜机当闭合开关S1，托盘旋转；再将温控开关闭合，开始加热；若只闭合开关，则不能加热”。因此，托盘电动机和加热电阻R是并联，S1要控制电动机和R，即串接在干路上，S2控制R，即串接在加热电阻R的支路上。故图ACD不符合题意，图B符合题意。
故选B。
13、C
【解析】A、因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以用水给发生事故的核反应堆的安全壳降温，故A不符合题意；
B、北方楼房中的暖气用水做传热介质，是因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以取暖效果好，故B不符合题意；
C、炎热的夏季在路面上洒水降温，是因为水在常温下就可以蒸发，蒸发要从空气中吸收热量，能使空气的温度降低，与比热容无关，故C符合题意；
D、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故D不符合题意。
故选C。
14、B
【详解】生活中常见的杠杆有三种：省力杠杆、费力杠杆、等臂杠杆．省力杠杆动力臂长阻力臂短；费力杠杆阻力臂长动力臂短；等臂杠杆动力臂等于阻力臂．适合剪断铁片的剪刀是省力杠杆，分析得出B正确．
15、C
【详解】A．保险丝烧断了，是因为家庭电路中电流过大，而产生电流过大的原因有两个：一个电路发生短路，另一个是用电器总功率过大，故A错误；
B．安全用的原则是不靠近高压，不接触低压，工程上，把电压为1000V或1000V以上的电压称为高压，1000V以下的电压称为低压，所以当人接触低压时也会发生触电，经验证明只有不高于36V的电压才是安全电压，故B错误；
C．干燥的竹竿或木棍是良好的绝缘体，当有人触电时，可用干燥的竹竿或木棍将电线拨开，这样不但拨开了电线，也防止施救的人触电，故C正确；
D．用测电笔辨别火线与零线时，手不能接触笔尖金属体，否则会发生触电事故，但手必须笔尾金属体，故D错误。
故选C。
16、D
【详解】因为滑片在a时，此时滑动变阻器的电阻为0，电压变为0，故从U-I关系图像可以看出，甲为滑动变阻器R2的U-I关系图像，乙为电阻R1的U-I图像；
根据串联电路电压的规律，电源电压等于两电压表示数之和，由U-I图像可知，电路中电流为0.3A，R1两端的电压U1=3V，R2两端的电压U2=3V，则电源电压为
根据可知，当电路的电流最大时，电路的功率最大，由U-I图像可知，最大电流为0.6A，故电路的最大电功率为
由分压原理，当电压表V2示数最大时，变阻器连入电路的电阻最大，由U-I图像可知，这时的电压为4V，电流为0.2A， 由欧姆定律可得，滑动变阻器的最大阻值
故选D。
17、A
【详解】A. 尘士虽小，但仍是由很多分子组成的固体小颗粒，故A无法用分子动理论解释，符合题意；
B. 因为酒分子的运动使香气四溢，在较远处也能闻到，故B可以由分子的无规则运动解释，不符合题意；
C. 樟脑球由于分子的运动，外层分子慢慢扩散到空中则使体积减小，故C可以由分子的无规则运动解释，不符合题意；
D. 能闻到花香，是因为芳香分子扩散造成的，故D可用分子动理论解释，不符合题意；
故选A.
18、B
【详解】闭合电键S后，由（a）电路图可知，电路为R1与R2的并联电路，电流表A1测干路中的电流；，由（b）电路图可知，R1与R3串联，电流表A2测电路中的电流；电流表A2示数：，所以，I1＞I2，电流表A1的示数大于A2的示数．
19、C
【详解】摩擦起电的实质是电子发生了转移，得到电子的物体带负电，失去电子的物体带正电；用毛皮摩擦过的橡胶棒因得到电子而带负电，故选C。
20、D
【详解】已知A、B、C三个轻质的小球，其中任意两个靠近时都相互吸引，
根据带电物体的性质：“同种电荷的物体相互排斥，异种电荷的物体相互吸引”，
可知A、B、C三个轻质的小球，肯定有一个物体不带电荷，
所以有两个物体带异种电荷，一个物体不带电；
故选D．
21、C
【详解】AB．由图知，灯泡L1、L2串联，电压表V测L2两端的电压，电压表V的示数为2.4V，即L2两端的电压
U2＝2.4V，
已知电源电压恒为6V，根据串联分压的特点可知，灯泡L1的电压：
U1＝U﹣U2＝6V﹣2.4V＝3.6V，
故AB不符合题意。
C．根据串联电路的电压特点可知，灯泡L1和灯泡L2两端的电压之和为6V，C符合题意；
D．当灯泡L2断路时，电压表测量电源电压，则示数为6V，D不符合题意。
故选C。
22、B
【详解】AC．开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；
B．两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；
D．三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意．
23、D
【解析】空气中有大量的花香分子，能够闻到花香，说明分子在不停的做无规则运动，故选D。
24、D
【详解】A．因为两灯串联，所以知通过灯泡L1、L2的电流相等，故A错误；
B．灯泡的明暗由实际功率决定，灯L1较亮，灯L2较暗，则灯泡L1的实际功率大于L2的实际功率，由图可知：两灯串联，由于串联电路处处电流相等，根据公式R＝可知：灯L1的电阻比灯L2的电阻大；由U＝IR可知L1灯泡两端实际电压比灯L2两端电压大，故B错误；
CD．已知灯泡L1、L2额定电压相同，根据P＝可知灯L1的额定功率比灯L2的额定功率小；故C错误，D正确。
故选D。
【点睛】
由于灯泡的亮暗取决于灯泡的实际功率，根据灯L1较亮灯L2较暗可知灯泡的实际功率．由图可知：两灯串联，通过的电流相同，根据公式P＝I2R可比较电阻大小．根据公式可知的功率的大小；根据公式U＝IR可比较灯泡两端实际电压的大小。
25、A
【详解】A．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，是把机械能转化为电能，发电机原理，图A是发电机原理符合题意；
B．研究电磁铁的实验，不符合题意；
C．演示的磁极间的作用规律，不符合题意；
D．演示电流周围存在磁场，不符合题意。
故选A。
考点：电磁感应现象
26、D
【解析】A．分子之间的引力和斥力总是同时存在的，故A项错误；
B．腌制成鸭蛋，是利用了分子在不停地做无规则运动，故B项错误；
C．水的比热容大，在同等条件下能够吸收更多的热量，常常用作冷却液，故C项错误；
D．内燃机压缩冲程，活塞往上运动，压缩气缸内的气体，活塞对气缸内的气体做功，活塞的机械能转化为气体的内能，故D项正确。
27、D
【详解】由两灯泡的铭牌知道，两灯泡的额定电压相等，且L1 的额定功率小于L2的额定功率，由知道， L1 的电阻大于L2 的电阻；
①由电路图知道，L1与L2 串联后再与R并联，根据串联电路的分压特点知道，两灯泡的电阻不同，分得的电压不同，即均不可能为110V，所以，两灯泡不可能都正常发光，故①不符合题意；
②由电路图知道，L1与L2并联后再与R串联，调节滑片的位置，使R的阻值等于L1与L2并联后的总电阻，由串联电路的分压特点知道，两灯泡两端的电压可以达到110V，能同时正常发光，故②符合题意；
③由电路图知道，L1与R并联后再与L2串联，由并联电路中的总电阻小于任何一个分电阻知道，调节滑片的位置可以使L1与R并联后的总电阻等于L2的电阻，由串联电路的分压特点知道，并联部分（L1）两端的电压可以等于L2两端的电压，均为110V，使两灯泡可能都正常发光，故③符合题意；
④由电路图知道，L2 与R并联后再与L1串联，由并联电路中的总电阻小于任何一个分电阻知道，L2与R并联后的总电阻小于L1 的电阻，由串联电路的分压特点知道，并联部分（L2）两端的电压小于L1两端的电压，即两灯泡两端的电压不可能为110V，不可能都正常发光，故④不符合题意；
综上所述，D符合题意。
28、D
【详解】A．根据电路图知，S、S1均闭合时，L、串联，R1短路，再断开S1时，灯泡与两电阻串联，电路中的总电阻变大，电流变小，由可知，两端的电压变小，即电压表的示数变小，故A不符合题意；
B．S、S1均闭合时，灯泡正常发光，L、串联，因串联电路中各处的电流相等，所以，根据可得，电路中的电流：
，
由可得：
，
；
再断开S1时，灯泡与两电阻串联，电压表测两端的电压，电流表测电路中的电流，因灯泡的实际功率变为原来的，所以，由可得，此时电路中的电流即电流表的示数：
，
则断开前后，电流表的示数之比：
，
故B不符合题意；
C．当S、S1均闭合时，灯泡与电阻串联，电压表测两端的电压，电流表测电路中的电流，因灯泡正常发光，所以，灯泡两端的电压为6V，功率为3W，因串联电路中总电压等于各分电压之和，所以，电源的电压：
，
故C不符合题意；
D．电路中的总电阻：
，
因串联电路中总电阻等于各分电阻之和，所以，
，
故符合题意。
29、A
【详解】A．图中R与R1串联，电压表测量滑动变阻器两端的电压；当压力增大时，滑动变阻器接入电路的电阻增大，根据串联电路的分压原理可知，变阻器分得的电压变大，电压表的示数变大，故A符合题意；
B．图中电流表与滑动变阻器并联，电流表将滑动变阻器短路，所以，电流表示数不随人体重的改变而改变，故B不符合题意；
C．图中电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C不符合题意；
D．图中电压表串联在电路中，测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故D不符合题意。
故选A。
30、B
【详解】A．电流表测流过电阻R2的电流，电流表的示数
IA=；
B．电流表测并联电路的电流，电流表的示数
IB=；
C．电流表测流过电阻R1的电流，电流表的示数
IC=；
D．电流表测流过电阻R1与R2串联电路的电流，电流表的示数
ID=；
因为并联电阻阻值小于任何一个并联电阻的阻值，所以R并的阻值最小，电流表的示数最大，故选B。
二、填空题（每空1分，共10题，20分）
31、图见解析； 不是； 不同意； 杠杆的阻力除了物体的重力，还有自身重力。
【分析】(1)根据力臂的定义，画出和确定力臂；
(2)杠杆受到的阻力除了物体的重力，还有杠杆自身重力。
【详解】(1)[1]画出F2的力臂，从支点到F2的作用线作垂线，并标上垂直符号和力臂符号
(2)[2]F1的力臂是从支点O到F1的作用线的垂直距离，s不是这段距离；
(3)[3][4]这个杠杆受到的阻力，除了物体的重力，还有自身重力。
【点睛】
此题考查学生对于力臂的定义和杠杆受到阻力的掌握，属于基本题型。
32、1:1 A
【详解】[1]因为UA=UB 所以
UA:UB= UA:UA=
[2]根据串联电路电压与电阻成正比，得 ，因为A的横截面积小于B的，所以A导体的材料导电性能好。
33、带了电荷 排斥
【详解】与羊毛衫摩擦过的气球靠近头发,会看到气球吸引头发,这是因为与头发摩擦过的气球摩擦起电,从而吸引不带电的头发;同种电荷相互排斥,所以将两个带同种电荷的气球靠近时,会相互排斥.
34、比热容 热传递 4×103
【分析】（1）知道水的比热容是常见物质中最大的；根据气温降低时，由于水的比热容比较大，在质量一定时，水可以放出更多的热量；
（2）根据可求水的质量。
【详解】[1]水稻喜温，春季育秧时，通常傍晚向秧田灌水，早晨将水放出，以防霜冻。这是因为水的比热容较大，当气温降低时，根据可知，降低相同的气温时，水能放出较多的热量；
[2]向秧田灌水，水的温度较高，温度不同的物体互相接触，低温物体温度升高，高温物体温度降低，这样的过程叫做热传递；
[3]根据得，该秧田内的水的质量
。
35、中间 两
【详解】[1]条形磁体的两端磁性最强，磁性最弱的部分是中间。
[2] 任何磁体都有两个磁极，不小心将条形磁体从中间甩断后，其中的一截磁体有两个磁极。
36、创造 从一个物体转移到另一个物体 定向移动
【详解】[1]当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，束缚电子能力弱的失去电子，一种物质失去多少电子，另一种物质就得到多少电子，因此摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体。
[2]电荷的定向移动形成电流。
37、1.008×106 0.042
【详解】在一标准大气压下，水的沸点是100℃，把水烧开，水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×3kg×（100℃-20℃）=1.008×106 J；
由题可知，Q吸=ηQ放=ηqV=1.008×106J，需要完全燃烧天然气的体积：．
38、电铃 2 左
【详解】[1]当开关S0闭合时，电磁铁就有磁性，衔铁在电磁铁的作用下向下运动，使动触点跟下面的静触点接触，使电铃所在的电路连通，电铃工作。
[2][3]电磁铁磁性强弱与电流大小和线圈匝数多少有关。电流越大、匝数越多电磁铁的磁性越强。所以如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到2位置（匝数多），或将滑动变阻器滑片P向左移动（电流变大）。
39、汽化 放热
【解析】用湿抹布擦黑板，过一会儿黑板就会变干，水由液态变成气态，这是水的蒸发现象；夏天，从冰箱中取出一瓶饮料，空气中的水蒸气遇冷液化成小水珠附着在饮料瓶外表面，这个过程要放热．
40、2 零线断路
【详解】保险丝接在火线上，开关应接在灯与火线之间．因此开关应接在2处．当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路．
三、实验题（每空1分，共2题，15分）
41、 C 0.2A 8 不合理 没有控制电阻两端的电压不变
【详解】(1)[1]滑动变阻器应采用“一上一下”的接法，滑动变阻器滑片P右移灯泡变亮，表明电路中的电流变大，滑动变阻器电阻减小，接法如图所示：
(2)[2]正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是灯泡断路；故选C。
(3)[3]图丙中电流表量程为0～0.6A，分度值为0.02A，电流表示数为0.2A；
[4]由表中数据知，第4次实验时灯泡两端电压2.0V，电流0.25A，根据可得，此时灯泡电阻值为：
[5]电源由两节干电池串联组成，则电源电压为3V，第1次实验时灯泡两端的电压为0.5V，则滑动变阻器两端的电压为：
此时变阻器连入电路中的电阻：
这说明小张选用的滑动变阻器应是；
(4)[6]灯泡的电阻随温度的变化而变化，不是一个定值，故取平均值没有意义，是不合理的；
(5)[7]实验时，分别把5Ω、10Ω、15Ω电阻接入原灯泡位置，通过实验，记录电流表示数如表二所示；分析表二数据可知，通过导体的电流跟电阻不成反比，且每次实验中电流与电阻的乘积是不同的（即电压不同），所以其原因是没有控制电阻两端的电压不变。
42、大 大 高 大
【分析】本题考查影响动能的因素实验探究过程。
【详解】(1)[1]小车从光滑斜面静止滑下，做的是加速运动，起点位置越高时，到达斜面底端的速度就越大。
(2)[2]小车从斜面静止滑下，具有动能，所以能对水平木板上的木块做功，撞击它运动一定的距离。木块运动的距离越长，意味着小车对它做的功越多，那么小车撞击前具有的动能就越大。
(3)[3]小车撞击木块，并让它运动一定的距离，是因为它具有动能，木块运动的距离越长，则说明小车撞击前具有的动能大。小车开始向下运动的起点位置越高，到达斜面底端时的速度就越大，小车的动能就越多（整个过程中，小车的质量不变）。
(4)[4]不同一小车从斜面的同一高度静止开始向下运动，其质量越大，具有的重力势能就越多，到斜面转化成的动能就越大，对木块所做的功就越多，木块运动的距离就越长。
【点睛】
本题中，小车的动能是用转换法通过木块运动的距离体现的
四、计算题（每题10分，共2题，20分）
43、（1）6V；（2）9W
【详解】(1)当只闭合开关S时，电路中只有R1，电流表的示数0.3A即通过R1的电流为0.3A．R1=20Ω，R1两端的电压
U=R1I=20Ω=6V；
(2)当开关S、S1都闭合时R1与R2并联，电流表测干路的电流，通过R2的电流
I2===1.2A,
所以干路中的电流
I总=1.2A+0.3A=1.5A,
电路消耗的总功率
P=UI=6V1.5A=9W.
【点睛】
（1）根据欧姆定律求出电源电压；（2）根据并联电路的电流特点求出干路电流，再利用P=UI求出电路消耗的总功率．
44、 (1)2.5N；(2) 2.5N；(3)1.1N
【详解】(1)货车空载行驶时所受的阻力大小
f=0.1G=0.1×2.5×104N=2.5×103N
(2)货车的速度
v=36km/h=36×m/s=10m/s
∵v=，10s行驶的路程
s=vt=10m/s×10s=100m
∵汽车匀速行驶，∴牵引力
F=f=2.5×103N
10s内货车牵引力做的功
W=Fs=2.5×103N×100m=2.5×105J
(3)∵P=Fv，速度
v′=90km/h=90×m/s=25m/s
∴此时牵引力
===3600N
∵汽车匀速行驶，∴此时汽车受到的阻力
f′=F′=3600N
∵f=0.1G，∴货车总重
G′===3.6×104N
货车最多可装载货物的重
G货=G′-G=3.6×104N-2.5×104N=1.1×104N
答：(1)货车空载行驶时所受的阻力大小为2.5×103N。
(2)10s内货车牵引力做2.5×105J的功。
(3)货车最多可装载货物的重为1.1×104N。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.22
0.25
0.28
0.29
电阻R/Ω
3.1
6.8
8.9
9.7
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.30
0.20
0.12
相关试卷
江苏省苏州昆山市2023-2024学年物理九年级第一学期期末学业质量监测模拟试题含答案： 这是一份江苏省苏州昆山市2023-2024学年物理九年级第一学期期末学业质量监测模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，如图电路中G是一个灵敏电流计，以下说法最符合事实的是等内容，欢迎下载使用。
2023-2024学年江苏省阜宁县九年级物理第一学期期末学业质量监测模拟试题含答案： 这是一份2023-2024学年江苏省阜宁县九年级物理第一学期期末学业质量监测模拟试题含答案，共13页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
2023-2024学年江苏省泗洪县联考物理九年级第一学期期末学业质量监测模拟试题含答案： 这是一份2023-2024学年江苏省泗洪县联考物理九年级第一学期期末学业质量监测模拟试题含答案，共12页。试卷主要包含了考生必须保证答题卡的整洁，下列数据符合实际情况的是等内容，欢迎下载使用。
