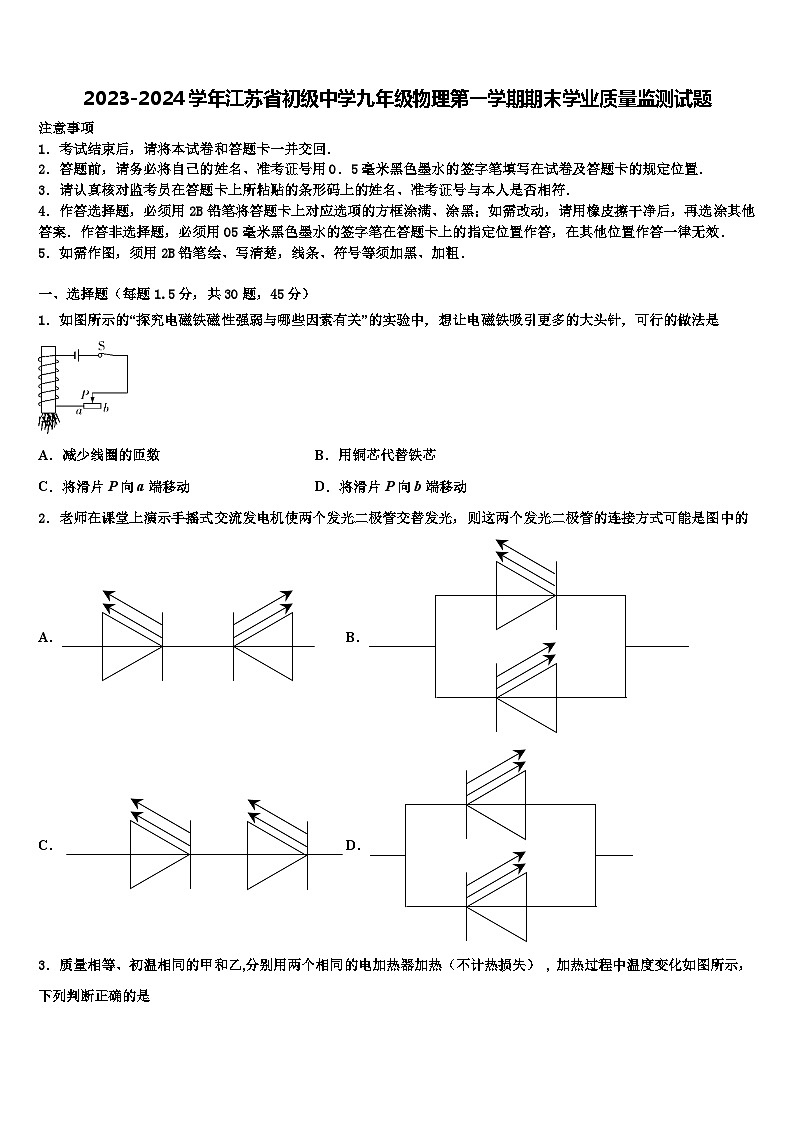

2023-2024学年江苏省初级中学九年级物理第一学期期末学业质量监测试题

这是一份2023-2024学年江苏省初级中学九年级物理第一学期期末学业质量监测试题，共25页。试卷主要包含了以下正确的图是等内容，欢迎下载使用。

1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．如图所示的“探究电磁铁磁性强弱与哪些因素有关”的实验中，想让电磁铁吸引更多的大头针，可行的做法是
A．减少线圈的匝数B．用铜芯代替铁芯
C．将滑片P向a端移动D．将滑片P向b端移动
2．老师在课堂上演示手摇式交流发电机使两个发光二极管交替发光，则这两个发光二极管的连接方式可能是图中的
A．B．
C．D．

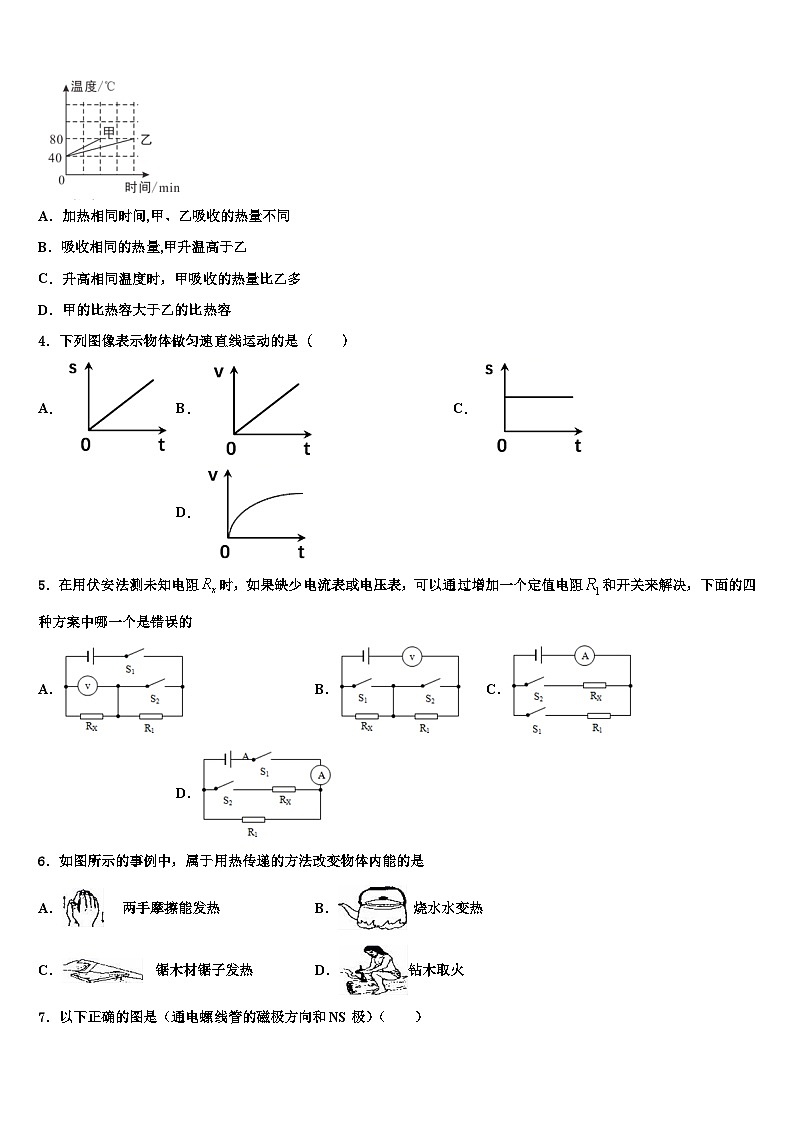

3．质量相等、初温相同的甲和乙,分别用两个相同的电加热器加热（不计热损失） , 加热过程中温度变化如图所示，下列判断正确的是
A．加热相同时间,甲、乙吸收的热量不同
B．吸收相同的热量,甲升温高于乙
C．升高相同温度时，甲吸收的热量比乙多
D．甲的比热容大于乙的比热容
4．下列图像表示物体做匀速直线运动的是（ ）
A．B．C．D．
5．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．
6．如图所示的事例中，属于用热传递的方法改变物体内能的是
A． 两手摩擦能发热B． 烧水水变热
C． 锯木材锯子发热D．钻木取火

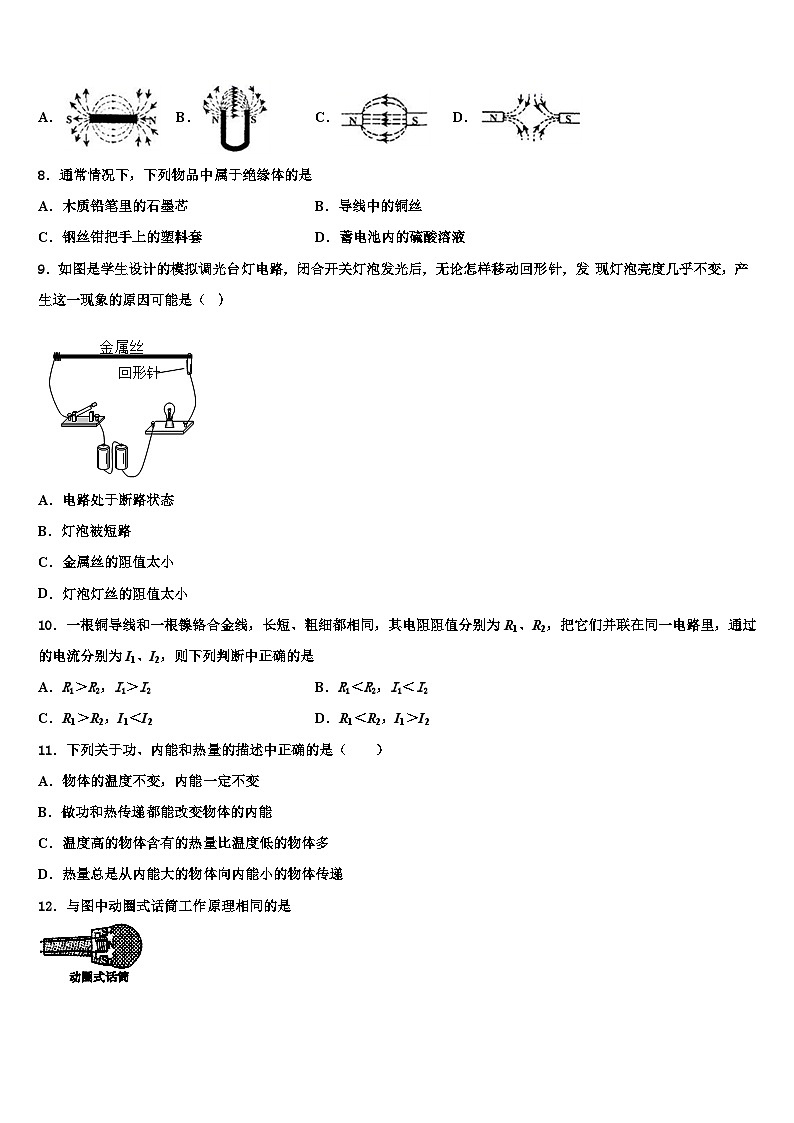

7．以下正确的图是（通电螺线管的磁极方向和NS极）（ ）
A．B．C．D．
8．通常情况下，下列物品中属于绝缘体的是
A．木质铅笔里的石墨芯B．导线中的铜丝
C．钢丝钳把手上的塑料套D．蓄电池内的硫酸溶液
9．如图是学生设计的模拟调光台灯电路，闭合开关灯泡发光后，无论怎样移动回形针，发 现灯泡亮度几乎不变，产生这一现象的原因可能是（ ）
A．电路处于断路状态
B．灯泡被短路
C．金属丝的阻值太小
D．灯泡灯丝的阻值太小
10．一根铜导线和一根镍铬合金线，长短、粗细都相同，其电阻阻值分别为R1、R2，把它们并联在同一电路里，通过的电流分别为I1、I2，则下列判断中正确的是
A．R1＞R2，I1＞I2B．R1＜R2，I1＜I2
C．R1＞R2，I1＜I2D．R1＜R2，I1＞I2
11．下列关于功、内能和热量的描述中正确的是（ ）
A．物体的温度不变，内能一定不变
B．做功和热传递都能改变物体的内能
C．温度高的物体含有的热量比温度低的物体多
D．热量总是从内能大的物体向内能小的物体传递
12．与图中动圈式话筒工作原理相同的是
A． 扬声器
B． 电动机
C． 手摇发电机
D． 电磁起重机
13．如下图甲所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的I--U关系图像如下图乙所示，下列说法中不正确的是（ ）
A．电源电压为12VB．滑动变阻器的最大阻值为9Ω
C．该电路总功率变化范围为12~24WD．小灯泡的额定功率为12W
14．如图电路，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是
A．L1短路
B．L1灯丝烧断
C．导线a或b开路
D．导线c或d开路
15．下列生活情境中的物态变化，属于放热的是（ ）
A．放在冰箱里的矿泉水结冰B．放久的樟脑丸变小
C．放在饮料里的冰块化了D．用久的白炽灯丝变细
16．下列现象中，通过热传递方式改变物体内能的是（ ）
A．钻木取火 B．一杯水慢慢变凉
C．给自行车打气，气筒发热 D．人造卫星落入大气层被烧毁
17．2019 年 1 月，全国第二届青年运动会滑雪比赛在我省大同进行。下图是赛场上滑雪运动员正在加速下滑时的情景,此过程中运动员
A．重力势能增加B．运动状态保持不变
C．动能保持不变D．相对地面是运动的
18．欢欢设计的一个用于烘焙的测重秤，如图所示是它的工作原理图，其中弹簧上端可以放置物体，它和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为保护电阻．电源电压保持不变，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，有关秤的工作原理图说法正确的是
A．物体重力越大，该电路消耗的功率越大
B．测重秤显示表是用电流表改装而成的
C．测重秤显示表是用电压表改装而成的
D．连入电路的R2的阻值随物体重力的增大而减小
19．下列常见物理量的估算最符合实际的是（ ）
A．提着20个鸡蛋从1楼上到6楼，人对鸡蛋做功约150J
B．家庭节能灯中的电流约5A
C．用空调正常工作时的功率约10W
D．家用电热水壶烧开一壶水耗电约10 kW•h
20．估测是我们学好物理的一项基本能力，下列是几个同学估测的几个物理量的数值，其中不合实际的是（ ）
A．对人体安全的电压是36V
B．一只“60W”的家用照明灯正常工作时通过的电流接近于0.3A
C．家用空调正常工作时的电功率接近于1000W
D．一只“220V 800W”的电饭锅正常工作时，煮熟一锅饭所用时间大约为15分钟
21．图中，能直接测量通过灯L1电流的电路是（ ）
A．
B．
C．
D．
22．在国际单位制中，电流的单位是（ ）
A．安培
B．伏特
C．焦耳
D．瓦特
23．如图所示，灯泡L1、L2的电阻分别为10Ω、20Ω，闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则
A．I1：I2=1:1，U1：U2=2:1
B．I1：I2=1:2，U1：U2=1:1
C．I1：I2=1:1，U1：U2=1:2
D．I1：I2=1:2，U1：U2=1:2
24．关于磁场、电磁波，下列说法正确的是（ ）
A．电磁波在真空中传播的速度是3×105m/s
B．通电直导线周围存在磁场，通电弯曲导线周围不存在磁场
C．光纤通信是利用光经多次反射进行传输光信号的
D．小磁针在地球表面静止时N极所指的方向是地理的南极
25．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（ ）
A．灯丝断了B．灯泡短路
C．开关接触不良D．插座短路
26．下列事例中，物体间因发生热传递而导致内能改变的是
A．夏天双手紧紧捂住冰袋感觉凉爽B．冬天两手相互摩擦感到暖和
C．用力将“摔炮”扔在地上而爆炸D．暖水瓶中的水蒸汽将瓶塞冲开
27．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（ ）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
28． “赏中华诗词，寻文化基因，品生活之美”的《中国诗词大会》深受观众青睐，中华诗词蕴含着丰富的物理知识，对下列古诗词中有关物态变化的分析正确的是（ ）
A．“不知明镜里，何处得秋霜”，霜的形成是凝固现象
B．“风雨送春明，飞雪迎春到”，雪的形成是升华现象
C．“雾裹山疑失，雷鸣雨未休”，雾的形成是液化现象
D．“惊蛰云不停，寒到五月中”，云的形成是汽化现象
29．高效节能的LED灯，其核心元件发光二极管的主要材料是
A．陶瓷 B．超导体 C．半导体 D．橡胶
30．图是内燃机的某冲程工作示意图，以下改变内能方式与此相同的是( )
A．烤火取暖B．搓手取暖C．向手“呵气”取暖D．用热水袋取暖
二、填空题（每空1分，共10题，20分）
31．如图甲所示电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S．移动滑片P，滑动变阻器消耗的电功率与电流关系的图象如图乙所示，则滑动变阻器的最大阻值是________ ，电源电压是________V。

32．跳绳是中考的一个考试项目，小明的体重为50N，在中考跳绳考试中，跳起时重心的平均高度为0.02m。则小明跳一次做功_______J。若小明1mim跳150次，则小明跳绳时的功率为_______ W。
33．如图所示，L1 和 L2 两个小灯泡接入电路中，电源电压为 6V，当开关 S 闭合时， 电压表示数为 2V，则 L2两端电压是______V，L1 两端电压是_____V。当开关 S 断开时，电压表的示数为_____V。
34．如图是内燃机的能量流向图,根据图中给出的信息,该内燃机的效率为________。已知汽油的热值是4.6 ×107J/kg ,完全燃烧0.5kg的汽油,按该内燃机的工作效率计算,该汽车获得的机械能是_____________J.
35．如图（a）所示的电路中，电源电压不变．闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U=______V，电阻R=____Ω，滑动变阻器的最大阻值是_______Ω．
36．急刹车时，车轮在地面留下很明显的刹车痕迹，同时车轮发热，此过程中轮胎内能将增加，是通过______方式改变内能．
37．给移动电源（俗称充电宝）充电时，是把____能转化为化学能，此时移动电源相当于电路中的__（选填“电源”或“用电器”）。
38．分别用两个完全相同的电加热器，给质量相同的A、B两种液体加热，它们的温度随时间变化的图像如图20所示，根据该图像可知：加热相同的时间，___液体温度升高较快（选填“A”或“B”）；B液体的比热容比A液体的比热容____（选填“大”或“小”）
39．火箭发射时，燃料燃烧后喷出的高温燃气，通过__________（选填“热传递”或“做功”）使发射台温度急剧升高，造成破坏．为了避免这种破坏，科学家在发射台下建造了一个巨大的水池，利用水的__________较大的特性和水________（填物态变化的名称）时，会吸收大量的热量来降低发射台的温度．
40．如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被_______，此时灯泡的电功率为9W．S1闭合S2断开时,灯泡的电功率为1W（不考虑灯泡的电阻随温度而发生变化），则此时电阻R消耗的电功率为________W．
三、实验题（每空1分，共2题，15分）
41．在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法。他们用AB、CD两根长为L的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r。如图1所示，在左侧安装检测电路，其中R0为保护电阻，右侧用导线连接。线路无故障时，电压表V1示数为U，电流表示数为I.
(1)若检测电路中电流表示数为0，电压表V1示数为U，表明输电线故障为______；
(2)若检测电路中电流表示数大于I，电压表V1示数为U，表明输电线可能出现短路或形成间隙电阻。如图2所示，小组在AB、CD之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻Rx模拟输电线之间形成间隙电阻，在右侧连接电压表V2。若输电线短路，则电压表V2示数为______;若输电线之间形成间隙电阻，则表V2电压______V1电压。
(3)若输电线的故障是短路，电流表的示数为I1，电压表V1的示数为U，则故障处与A端的距离为_________(用r、I1、U、R0表示)。
42．为了探究并联电路的电流特点，同学们设计了如图1甲所示的电路进行实验。
(1)在实验操作中，A组同学试触时电流表的指针向着没有刻度的左侧偏转（如图1乙所示），出现这种情况的原因是电流表的_____；
(2)B组同学试触时电流表的指针扫过有刻度的地方，直到右侧没有刻度的地方（如图1丙所示），出现这种情况的原因是电流表的_____；
(3)A组同学经过努力，排除故障后，测出了L1、L2支路和干路上的电流分别为IB、IC、IA，电流表示数如图2中甲、乙、丙所示，可读出：IB＝0.56A，IC＝_____A，IA＝_____A；根据测量结果，在误差允许范围内你认为并联电路中干路电流和支路电流的关系是：_____；
(4)为了验证结论的普遍性，有些同学采用了更换不同电源继续实验的方法进行验证，你还可以采用的方法是：_____；
(5)结合你用一个电流表做这个实验时的体会，提出一条对本实验的改进意见：_____。
四、计算题（每题10分，共2题，20分）
43．如图甲，高度足够高的圆柱形容器，高处有一个注水口，以10cm3/s均匀向内注水，容器正上方天花板上，有轻质细杆（体积忽略不计）粘合着由两个横截面积不同的实心圆柱体组成的组合，此组合的A、B部分都是密度为0.8g/cm3的不吸水复合材料构成，图乙中坐标记录了从注水开始到注水结束的1min内，水面高度h的变化情况，根据相关信息，求：
（1）圆柱形容器的横截面积S：
（2）组合体B的质量mB；
（3）分别在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比F1：F2；
（4）在注水过程中，选取两个长为连续的26s的时段（两时段可部分重叠）计算在这两个时段内液体对容器底压强增加量比值的最大值。
44．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10 Ω．闭合开关S，电流表A1的示数为0.3 A，电流表A1的示数为0.1 A．
求：
(1)电源电压U；
(1)电阻R1的阻值；
(3)通电10 s，电流通过电阻R1做的功W1．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．电磁铁磁性的强弱与线圈的匝数、电流的大小以及是否有铁芯有关，电磁铁吸引的大头针数目越多，电磁铁的磁性越强．减少线圈匝数，则磁性越弱，电磁铁吸引的大头针会减少，故A不符合题意；
B．电磁铁的铁芯要用易于磁化的软磁性材料制成，铜不是磁性材料，若用铜芯代替铁芯，则电磁铁磁性减弱，吸引的大头针减少，故B不符合题意；
C．将滑片P向a端移动，则接入电路的电阻减小，所以，电路中电流增大，电磁铁磁性增强，则电磁铁能吸引更多的大头针，故C符合题意；
D．反之，若将滑片P向b端移动，则接入电阻增大，电路中电流减小，电磁铁磁性减弱，电磁铁吸引的大头针减少，故D不符合题意．
【点睛】
本题考查的是影响电磁铁磁性强弱的因素，解题的关键是掌握基础知识、熟练应用控制变量法分析各种情况，难度不大．
2、B
【详解】因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据图中箭头，可知电流方向，根据题意可知，手摇式交流发电机使两个发光二极管交替发光，交流发电机的电流，是改变方向的，故电流从左到右有灯亮，电流从右向左也应该有灯亮，故选B。
3、B
【详解】A．甲、乙是用相同的电加热器加热，加热时间的长短决定液体吸收热量的多少，因为加热时间相同，所以甲、乙吸收的热量相同，故A 错误；
B．由图像可知，吸收相同的热量（即加热时间相同），甲升高的温度比乙升高的温度高，故B正确；
C．由图像可知，甲和乙质量相等、初温相同，升高相同温度时，乙需要加热的时间更长，乙吸收的热量较多，故C错误；
D．根据热量的计算公式Q=cm△t，甲和乙质量相等、初温相同，吸收相同的热量（即加热时间相同），甲升高的温度比乙升高的温度高，比较变化的温度可知，甲的比热容小，乙的比热容大，故D错误。
4、A
【解析】解：A、表示随着时间的增大，路程也在变大，路程与时间成正比，物体做匀速直线运动，故A正确．
B、由v﹣t图象可知，该物体的速度不断增大，做的是匀加速直线运动，故B错误．
C、s﹣t图象表示随着时间的增加，路程不变，说明物体保持静止，故C错误．
D、速度随时间而变化，表示物体不做匀速直线运动，故D错误．
故选A．
点睛：图象能直观形象地表示两个物理量之间的变化规律，是物理上常用的研究方法．对于s-t图象，要读出随着时间的变化路程如何变化，从而找到符合匀速直线运动的图象．
5、B
【详解】A．当开关S1、S2闭合时，R1被短路，电压表的示数等于电源电压；再断开开关S2时，电压表测量Rx两端的电压，则可计算出R1两端的电压，即可计算出电路中的电流，从而可计算出被测电阻的阻值，A能测出，不符合题意；
B．电压表串联在电路中，其示数始终等于电源电压，不可知被测电阻的电压和电流，不能测出其阻值，B符合题意；
C．只闭合S2可测出通过被测电阻的电流，两个开关都闭合，可测出干路电流，则可计算出R1的电流，由U=IR可得R1两端的电压，根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压，从而计算出待测电阻的阻值，故C能测出，不符合题意；
D．当S1闭合，S2断开时，电流表测出通过R1的电流，由U=IR可计算出电源电压；
当两开关都闭合时，两电阻并联，电流表测干路电流，则可根据并联电路的电流规律计算出通过Rx的电流，从而计算出Rx的阻值，故D能测出，不符合题意．
【点睛】
本题考查的是测量电阻的特殊方法，解题的关键是能够根据开关的开合得出电阻两端的电压及通过电阻的电流．
6、B
【解析】改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化；热传递实质是热量从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分；两手摩擦时，克服摩擦力做功，是做功改变内能，故A不符合题意；用火烧水时，水从火吸热，使水的内能增加、温度升高，是热传递改变物体的内能，故B符合题意；锯木材时，是克服摩擦做功，是做功改变物体内能，故C不符合题意；钻木取火，是克服摩擦对木头做功，使得木头的内能增加，是做功改变内能，故D不符合题意，故选B。
7、B
【解析】根据在磁体的外部磁感线总是从磁体的N极出来回到S极判定．
【详解】在磁体的外部，磁感线总是从磁体的N极出来回到S极；
A、图中的磁感线是从磁体的S极出来回到N极，故A错误；
B、图中的磁感线是从磁体的N极出来回到S极，故B正确；
C、图中的磁感线是从磁体的S极出来回到N极，故C错误；
D、图中左侧N极的磁感线是回到N极，故D错误；
故选B．
【点睛】
此题考查了磁感线及其特点，关键要认真分析磁感线的方向．
8、C
【解析】通常情况下，绝缘体有玻璃、陶瓷、橡胶、塑料、空气、干燥的木棍等；
导体有金属、石墨、酸、碱、盐溶液等．
故C符合题意．
点睛：重点是常见的导体和绝缘体，除了了解导体和绝缘体的以外，也要理解原因，导体能导电是因为导体中含有大量的能够自由移动的电荷，而绝缘体中自由电荷很少，不足以形成电流．
9、C
【详解】金属丝和小灯泡串联分压,在移动回形针的过程中,发现灯泡发光,但亮度几乎不变,根据公式P可知，灯泡实际功率和其两端的电压的平方成正比，灯泡实际功率几乎不变，是因为两端的电压几乎不变，原因是金属丝的电阻相对于小灯泡来说，其电阻太小，故C正确．
点睛：金属丝相当于一个滑动变阻器，它和灯泡串联分压，且电压和其电阻成正比．再根据公式P分析灯泡的实际功率的变化和灯泡亮度的变化．
10、D
【详解】铜的导电性能比镍铬合金强，长短、粗细都相同的铜导线和镍铬合金线，铜丝的电阻比较小，即
把它们并联在同一电路里，电压相同，由欧姆定律 通过的电流I1>I2，故D正确，ABC错误。
故选择D选项。
11、B
【详解】A．内能的多少与物体的质量、温度、状态有关，温度不是决定物体内能大小的唯一因素，应考虑其它因素．故A不符合题意．
B．改变物体内能的两种方式：做功和热传递，改变物体内能的两种方法是等效的；故B符合题意．
C．温度高的物体，含有的热量一定多；错误，热量不是状态量，不能说含有或者具有热量；故C不符合题意．
D．传递的条件是：有温度差；热传递的特点是：高温物体放出热量，低温物体吸收热量，热量从高温物体传给低温物体，但内能小的物体温度可能比内能大的物体温度高，因此热量也可能由内能小的物体传给内能大的物体．故D不符合题意．
12、C
【解析】考点：电与磁．
分析：由于动圈式话筒工作原理是电磁感应，故只有C中的发电机的原理与它是相同的，故选C．
13、D
【分析】本题考查动态电路中的电功率问题，通过函数图像分析电压与电流的关系，将动态变化问题转化为静态问题求解。
【详解】由电路图甲可知，L与R串联，电压表测L两端的电压，电流表测电路中的电流，当滑片P从最右端滑到最左端的过程中，滑动变阻器接入电路的电阻减小，电路中的电流变大；当滑片在最左端时，电路中仅L接入电路，L两端的电压最大，电路中的电流最大；由图乙可知，此时灯泡的电压U=12V，等于小灯泡的额定电压，也等于电源电压，通过灯泡的电流IL=2A，所以灯泡的额定功率
此时电路有最大电功率
当滑片在最右端时，滑动变阻器全部接入电路，滑动变阻器与灯泡L串联接入电路，L两端的电压最小，电路中的电流最小；由图乙可知，此时灯泡的电压，通过灯泡的电流，则滑动变阻器的最大阻值为
此时电路有最小功率
A．电源电压为12V，A项正确，故A项不符合题意；
B．滑动变阻器的最大阻值为9Ω，B项正确，故B项不符合题意；
C．该电路总功率变化范围为12~24W，C项正确，故C项不符合题意；
D．小灯泡的额定功率为24W，D项错误，故D项符合题意。
故选D。
14、C
【详解】由图可知，两个灯泡并联，电流表测量干路中的电流，电压表测量电源电压；
A．L1短路，同时发生电源短路，灯L2也不亮，故A不符合题意；
B．L1灯丝烧断，灯L2发光，电压表测量灯L2两端的电压，电压表有示数，故B不符合题意；
C．原来电流表测量干路中的电流，导线a或b开路，没有电流通过灯L1，灯L1熄灭，电流表测量通过L2的电流，由并联电路电流的规律可知电流表的示数变小，没有电流通过电压表，电压表的示数为零，故C符合题意；
D．导线c或d开路，没有电流通过电压表，电压表的示数为零，电流通过两个灯泡，两个灯泡发光，故D不符合题意。
15、A
【详解】A．矿泉水结冰，液态变成固态，是凝固现象，需要放热，故A项符合题意；
B．樟脑丸变小，固态直接变成气态，是升华现象，需要吸热，故B项不符合题意；
C．冰块化了，固态变成液态，是熔化现象，需要吸热，故C项不符合题意；
D．灯丝变细，固态直接变成气态，是升华现象，需要吸热，故D项不符合题意。
故选A。
16、B
【解析】解：A、钻木取火，是利用了做功改变物体的内能，故A不符合题意；
B、一杯水慢慢变凉，是通过热传递的方式改变内能，故B符合题意；
C、给自行车打气，气筒发热，是压缩气体做功改变物体的内能，故C不符合题意；
D、人造卫星落入大气层被烧毁，是摩擦生热，是通过做功改变物体的内能，故D不符合题意．
故选B．
点睛：改变内能的方式有做功和热传递，这两种方式在改变内能上是等效的。
17、D
【详解】AC．滑雪运动员从山顶加速下滑的过程中，运动员的质量不变，高度减小，重力势能减小；速度增大，动能增大，故AC错误；
B．滑雪运动员正在加速下滑，速度变大，所以运动状态发生了变化，故B错误。
D．滑雪运动员正在加速下滑，与地面间有了位置的变化，所以运动员是运动的，故D正确；
18、C
【详解】A、D．由电路图可知，R1、R2串联，电压表测滑动变阻器R2两端的电压，电流表测电路中的电流；当物体重力增大时，滑动变阻器的滑片下滑，R2接入电路中的电阻增大，总电阻增大，根据欧姆定律可知电路中的电流变小，由 可知电路消耗的功率变小，故AD错误；
B、C．电路中的电流变小，即电流表示数变小；R2接入电路中的电阻增大，根据“串联电路中电阻越大分得的电压越大”可知，R2两端的电压变大，即电压表示数变大；由题可知，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，所以测重枰显示表是用电压表改装而成的，故B错误，C正确．
故选C．
19、A
【详解】A．由物理常识“手托起2只鸡蛋的力大约为1N”可知，提20个鸡蛋的力大约为10N；每层楼的高度大约3米，所以此同学实际爬楼高度：
；
人对鸡蛋做功约为：
；
故A项符合题意；
B．家庭节能灯中电流约0.1A，故B项不符合题意；
C．空调的工作电流在5A左右，其功率约：
；
故C项不符合题意；
D．电热水壶正常工作时的功率约1000W，烧开一壶水的时间约为0.1h，由得，电热水壶烧开一壶水耗电约：
；
故D项不符合题意。
20、A
【详解】A．对人体安全电压是不高于36V，而不是36V，故A错误，符合题意；
B．一只“60W”的家用照明灯正常工作时通过的电流
I=≈0.27A，
接近于0.3A，故B正确，不符合题意；
C．家用空调是大功率用电器，正常工作时的电功率接近于1000W，故C正确，不符合题意；
D．“220V 800W”的电饭锅是大功率用电器，正常工作时煮熟一锅饭所用时间约为15min，故D正确，不符合题意。
故选A。
21、D
【分析】电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析哪个电路能直接测量通过灯L1电流的电路．
【详解】A、图中电流表在干路上，电流表测干路电流，故A不符合题意；
B、图中电流表与L1串联，电流表的正负接线柱接反了，故B不符合题意；
C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意．
故选D．
【点睛】
本题考查了电流表的使用，解决本题的关键知道电流表要与灯L1串联，且电流要从电流表的正接线柱流入、负接线柱流出．
22、A
【详解】国际单位制中，电流的单位是安培；电压的单位是伏特；功、热量、内能的单位是焦耳；功率的单位是瓦特．故答案选A．
23、C
【详解】由图知，L1与L2是串联关系，根据串联电路的电流处处相等的特点，得I1与I2相等，即I1：I2=1:1，故B、D错误；
根据串联电路的分压作用，得U1：U2=R1：R2=10Ω:20Ω=1:2，故A错误、C正确．
24、C
【详解】A、电磁波在真空中传播的速度是3×108m/s，故A错误；
B、通电的直导线和弯曲导线周围都存在磁场，通电弯曲导线叫线圈，它的磁场和条形磁铁的磁场相似，故B错误；
C、光纤通信是利用激光在光导纤维多次反射进行传输光信号的，故C正确；
D、在地表附近的小磁针，静止时南极指向地理的南极，北极指向地理的北极，故D错误．
故选C．
25、A
【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
26、A
【详解】A．夏天双手紧紧捂住冰袋感觉凉爽，是热量从手传到冰袋，手的内能减小，冰袋的内能增加，是通过热传递改变物体的内能，故A符合题意；
B．冬天两手相互摩擦感到暖和，是通过做功来改变物体的内能，故B不符合题意；
C．用力将“摔炮”扔在地上而爆炸，是通过做功来改变物体的内能，故C不符合题意；
D．暖水瓶中的水蒸汽将瓶塞冲开，是通过做功来改变物体的内能，故D不符合题意。
27、B
【详解】当用金属棒把A、B两个验电器连接起来后，是B验电器中的自由电子通过棒流向A验电器，形成一段时间内的持续电流，电流方向是从A指向B；由于B验电器原来不带电（锡箔张角是零），当B验电器中的自由电子移动到A验电器时，B验电器显示出带正电，从而使张角增大；故B符合题意。
故选B。
28、C
【分析】根据物质由什么态变为什么态，判断物质物态变化的名称；
物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；
物质从液态变为气态叫做汽化，物质从气态变为液态叫做液化；
物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华。
【详解】A．霜是空气中水蒸气凝华形成的固态小冰晶，故A项错误；
B．雪是高空中水蒸气凝华形成的固态小冰晶，故B项错误；
C．雾是空气中的水蒸气遇冷液化形成的液态小水滴，故C项正确；
D．云是水蒸气升入高空时遇冷液化形的小水珠和凝华形成的小冰晶，故D项错误。
29、C
【解析】试题分析：二极管具有单向导电性，制作的主要材料是半导体；故应选C。
【考点定位】物质的导电性
30、B
【详解】这是内燃机的压缩冲程，机械能转化成内能，是通过做功改变内能的，搓手取暖跟它的道理是一样的，其余三个事例是通过热传递改变内能的．
二、填空题（每空1分，共10题，20分）
31、30 8
【解析】根据乙图可知，当滑动变阻器的电阻最小时，电功率为零，和横坐标相交，所以电阻最大时的电流是图像的另一端点，此时电流是0.2A，电功率是1.2W，根据公式P=I2R，电阻为
R大===30Ω，
同理，滑动变阻器电功率最大时的电阻为
===10Ω，
根据电源电压保持不变，列方程为
0.2A(R030Ω)=0.4A(R010Ω)，
解得R0=10Ω，带入方程得电源电压U=8V。
32、1 2.5
【详解】[1] 小明跳一次做功
W=Gh=50N×0.02m=1J
一次做功为1J。
[2] 小明跳绳时的功率为
功率为2.5W。
33、2 4 6
【详解】[1][2]由电路图可知，L1和L2是串联，电压表测L2两端的电压，电压表示数为2V，即 L2两端电压是2V，因为电源电压为6V，由串联电路电压特点可知，L1两端的电压
U1=U−U2=6V−2V=4V
[3]当开关S断开时，电路处于断开状态，电压表的正负接线柱与电源两极相连，因此电压表的示数等于电源电压，即6V。
34、40% 9.2× 106
【详解】[1]根据图中给出的信息可知，燃料燃烧的内能100%，机械自身消耗的内能20%，废气带走的能量40%，根据能量守恒可得，有用机械能为
100%-20%-40%=40%
[2]完全燃烧0.5kg的汽油释放的能量为
Q=qm=4.6 ×107J/kg×0.5kg=2.3×107J
按该内燃机的工作效率计算,该汽车获得的机械能是
W有用==2.3×107J×40%=9.2×106J。
35、6 10 50
【详解】[1]当滑片P在a端时，滑动变阻器接入电路电阻为零，此时电源电压只加在R上，此时电压表示数即为电源电压，故由图b知电源电压U总=6V；
[2][3]当滑片在a端时，滑动变阻器接入电路电阻为零，电压表测R两端电压示数为6V，电流表测通过R的电流示数为0.6A，所以电阻R的阻值：
；
当滑片在b端时，滑动变阻器全部接入，此时电路中电流最小，由图b可知此时电路中的电流为0.1A，电路总电阻：
，
所以滑动变阻器最大阻值：
R滑=60Ω-10Ω=50Ω．
36、做功
【解析】车轮在地面上摩擦，摩擦生热，轮胎表面温度急剧升高产生冒烟现象，汽车克服摩擦做功，轮胎内能将增加，机械能转化为内能．
37、电 用电器
【详解】[1]给移动电源（俗称充电宝）充电时，消耗电能，产生化学能，将电能转化为化学能；
[2]此时移动电源消耗电能，相当于电路中的用电器。
38、A 大
【详解】由图象可以看出：在相等时间内，液体A温度变化量大，则A液体温度升高较快；
两个加热器相同，加热时间相等时，两种液体吸收的热量相等，A的温度升高的快，B液体温度升高慢；
由公式Q吸=mc△t可知，在质量相等、初温相同、吸热也相同的情况下，温度升高快的液体比热容小，温度升高慢的液体比热容大，所以A的比热容小，B的比热容大．
39、热传递 比热容 汽化
【详解】（1）火箭发射时，燃料燃烧后喷出的高温燃气，通过热传递的方式使发射台温度急剧升高；（2）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，起到对发射台的降温作用；火箭发射时，高温的火焰向下喷射，使水池中的水汽化为水蒸气，水汽化吸收热量会吸收大量的热量来降低发射台的温度．
40、短路；2W
【解析】试题分析：当闭合开关S1、S2时，电阻R2与一段导线并联，它被短路．L单独接入电路，它消耗的电功率为9W．S1闭合S2断开时，灯泡和电阻串联接入电路，灯泡消耗的电功率为1W．根据电功率的公式，两者串联时，电路中的电流是灯泡单独接入时的三分之一．电源电压不变，电路的总功率，两者串联，电路的总功率为3W，电阻R消耗的电功率为2W．
考点：电功率
三、实验题（每空1分，共2题，15分）
41、 断路 0 小于
【解析】（1）电流表示数为0，电压表V1示数为U，说明电压表并联部分断路，即输电线断路；
（2）若输电线短路，电压表V2被短路，示数为0；若输电线之间形成间隙电阻，电路为R0、Rx与Rx左侧电阻丝串联，电压表测Rx两端的电压，由串联电路的分压特点可知，电压表V2示数小于电压表V1的示数U；
（3）若输电线的故障是短路，由I=U/R可得，电路中的总电阻：R=U/I1，
因串联电路中总电阻等于各分电阻之和，所以，电阻丝的阻值：
R线=R-R0=U/I1-R0=(U−I1R0)/I1，因电阻丝单位长度的阻值为r，所以，电阻丝的长度：
L线=R线/r=(U−I1R0/I1r，
则故障处与A端的距离：L=L线/2=(U−I1R0)/2I1r。
42、正负接线柱接反了 量程太小 0.44 1 IA＝IB+IC 换用不同规格灯泡进行多次实验 使用三个电流表同时接在电路中的A、B、C处，测出它们的电流
【分析】(1)连接电路时电流表正负接线柱不能接反，否则电流表指针反向偏转；
(2)电表要选择合适的量程，量程太小可能会损坏电表；
(3)由图示电表确定其量程与分度值，然后读出其示数，分析实验数据得出结论；
(4)为得出普遍结论，可以换用不同规格的灯泡进行多次实验；
(5)可以用多个电流表进行实验。
【详解】(1)[1]电流表指针向着没有刻度的左侧偏转，这是由于电流表正负接线柱接反了造成的；
(2)[2]电流表指针扫过有刻度的地方，直到右侧没有刻度的地方，这是由于电流表量程太小造成的；
(3)[3]由图2乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数IC＝0.44A；
[4]由图2丙所示电流表可知，其量程为0～3A，分度值为0.1A，示数IA＝1A；
[5]由实验数据可知，在误差允许范围内你认为并联电路中干路电流和支路电流的关系是：
IA＝IB+IC；
(4)[6]为了得出普遍结论，可以换用不同规格灯泡进行多次实验；
(5)[7]为方便实验操作，可以使用三个电流表同时接在电路中的A、B、C处，测出它们的电流。
【点睛】
本题考查了电流表的使用注意事项、电表读数、实验数据分析、实验改进方法等问题；对电表读数时，要先确定其量程与分度值，然后再读数，读数时视线要与电表刻度线垂直。
四、计算题（每题10分，共2题，20分）
43、（1）40cm2；（2）160g；（3）14：1；（4）24/17。
【详解】(1)图乙知道，0～8s，水面上升的速度均匀，说明此过程水面在圆柱体B的下面，当t=8s时，刚好与B的下表面接触；所以，0～8s内容器中注入的水体积是：
V1 =vt1 =10cm3 /s×8s=80cm3 ，
由图乙知道，0-8s时，水面升高的高度是h1 =2cm，由于体积公式V=Sh知道，容器的底面积是：
；
(2)8s～28s是圆柱体B浸入水中的过程，t=28s时，B刚刚全部浸没；水面刚好与A的下表面接触；8s～28s时间内，注入的水体积是：
V2 =vt2 =10cm3 /s×（28s-8s）=200cm3 ，
由图乙知道，在8～28s时，水面升高的高度是：
h2 =12cm-2cm=10cm，
由于时间8s～28s是圆柱体B浸入水中的过程，t=28s时，B刚刚全部浸没；所以，B的高度是：
hB=h2 =10cm，
B圆柱体的体积是：
VB =S容h2 -V2 =40cm2 ×10cm-200cm3 =200cm3，
由图乙知道，28s～58s时间内，注入的水体积是：
V3 =vt3 =10cm3 /s×（58s-28s）=300cm3 ；
由图乙知道，28-58s时，水面升高的高度是：
h3 =22cm-12cm=10cm；
由于时间28s～58s是圆柱体A浸入水中的过程，t=58s时，A刚刚全部浸没；所以，A的高度是：
hA=h3 =10cm，
所以，A圆柱体的体积是：
VA =Sh3 -V3 =40cm2 ×10cm-300cm3 =100cm3；
根据题意知道，A、B部分的密度都是0.8g/cm3，由知道，组合体AB的质量分别是是：
，
；
重力分别是：
，
；
(3)由 知道，圆柱体AB的横截面积分别是：
由图乙知道，在t1＝43s时，B刚刚有一半浸没水中，即 ，此时B排开水的体积是：
此时AB圆柱体组合受到的浮力是：
，
所以，杆对圆柱体组合工件的作用力是：
F1 =（GA+GB）-F浮B =（0.8N+1.6N）-1N=1.4N；
由图乙知道，在t1＝43s时，A刚刚有一半浸没水中，即 ，此时AB排开水的体积是：
此时AB圆柱体受到的浮力是：
，
所以，杆对圆柱体组合工件的作用力是：

所以，在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比是：
；
(4)由图乙知道，由于圆柱体在水中，所以，当容器容水的横截面最小时，液面上升高的高度最大，所以，在连续的26S内，
0～26s时液面上升的高度是：
；
8～34s时液面上升的高度是：
；
34～60s时液面上升的高度是：
所以，8～34s时之间的液面上升最快，34～60s之间的液面上升最慢，即两个时段内液体对容器底压强增加量比值是最大值
。
答：(1)圆柱形容器的横截面积是40cm3；
(2)组合体B的质量mB是160g；
(3)在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比14：1
(4)在注水过程中，两个长为连续的26s的时段内液体对容器底压强增加量比值的最大值是24：17。
44、6V 30Ω 11J
【解析】如图，两电阻并联，两电流表分别测量两电阻的电流．
（1）电源电压为：；
（1）R1的阻值为：；
（3）通电10 s，电流通过电阻R1做的功：
．
故答案为(1). 6V (1). 30Ω (3). 11J
点睛：重点是欧姆定律的应用和电功的计算，除了公式熟练应用以外，关键是用好并联电路的电压、电流特点，解题不难．
