山东省菏泽市巨野县2023-2024学年物理九年级上册期末模拟试卷

这是一份山东省菏泽市巨野县2023-2024学年物理九年级上册期末模拟试卷，共20页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

一、单选题：本大题共12小题，共24分。
1．5⋅12汶川大地震，造成重大的人员伤亡。有关专家指出：地震后缺乏必要的自救知识，是使丧生人数增多的一个原因。你学了声的有关知识后，认为被埋在废墟下的人的自救措施中正确的是（ ）
A．大声呼救
B．静下来等待营救人员来营救
C．用硬物敲击墙壁或管道，向营救人员求救
D．见缝就钻，说不定能从废墟中爬出来
2．关于热现象的说法正确的是（ ）
A．冰熔化成水需要放出热量
B．太阳出来，雾不见了是汽化现象
C．水结成冰需要吸收热量
D．雪是液化形成的
3．关于热现象，下列说法正确的是（ ）
A．厦门出现“回南天”属于液化现象
B．衣柜里的樟脑片逐渐变小是熔化现象
C．做功是改变物体内能的唯一方式
D．汽油机的压缩冲程是把内能转化为机械能
4．假期里，小明一家人自驾去晋阳湖游玩，湖边群山叠嶂，稻浪轻翻，蔬菜清鲜，瓜果飘香。站在湖边，看到清澈的湖水中游动的鱼、飘动的“云朵”群山倒影及湖面上嬉水的鸭子的倒影。看到清澈的湖水中的景象距离水面最远的是（ ）
A．飘动的“云朵”B．游动的鱼
C．群山倒影D．鸭子的倒影
5．冬泳逐渐成为人们喜爱的锻炼方式，关于冬泳的情景下列描述正确的是（ ）
A．冬泳运动员口中呼出的“白气”是液体汽化形成的
B．出水后有风吹过感觉更冷是由于体表水分蒸发加快吸热
C．水易流动且没有固定形状说明水分子间没有作用力
D．上岸后通过“烤火”取暖主要是做功改变了人体的内能

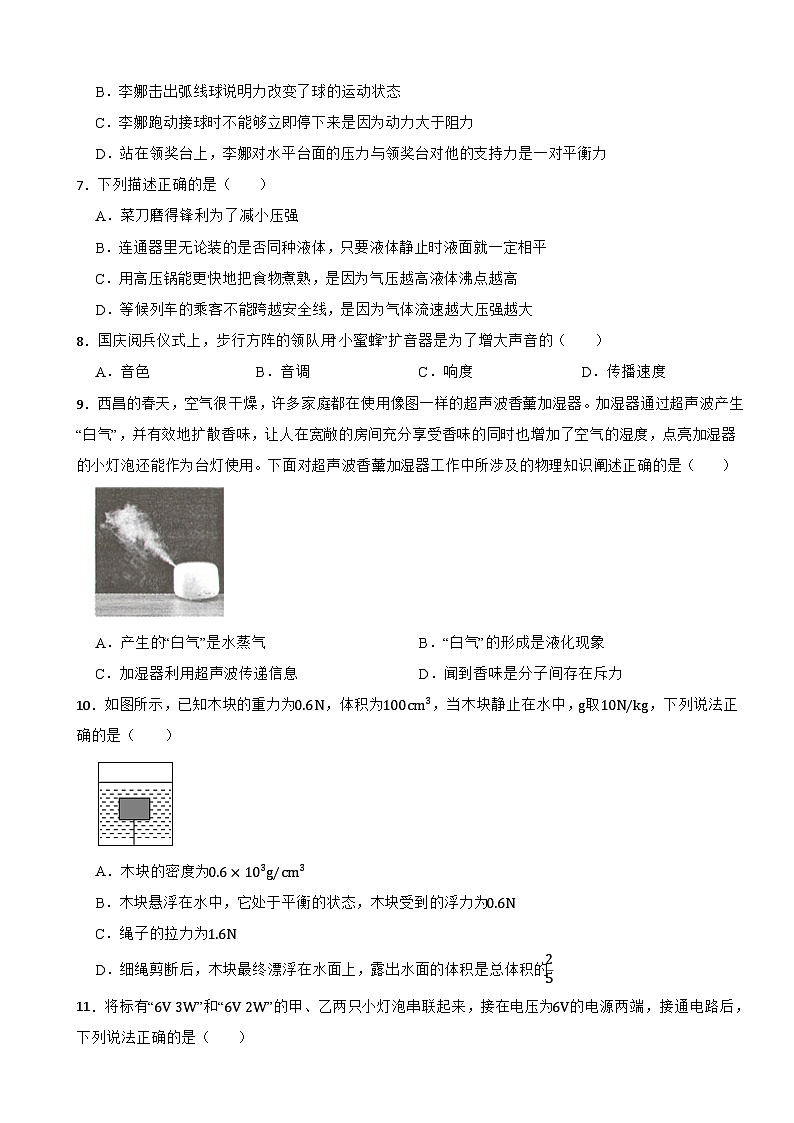

6．2014年1月25日，中国选手李娜在澳大利亚网球公开赛女单决赛中，以2比0战胜斯洛伐克选手齐布尔科娃，从而以7战7胜的战绩夺得冠军。下列描述正确的是（ ）
A．李娜挥拍击球时，球拍对球施加的力大于球对球拍施加的力
B．李娜击出弧线球说明力改变了球的运动状态
C．李娜跑动接球时不能够立即停下来是因为动力大于阻力
D．站在领奖台上，李娜对水平台面的压力与领奖台对他的支持力是一对平衡力
7．下列描述正确的是（ ）
A．菜刀磨得锋利为了减小压强
B．连通器里无论装的是否同种液体，只要液体静止时液面就一定相平
C．用高压锅能更快地把食物煮熟，是因为气压越高液体沸点越高
D．等候列车的乘客不能跨越安全线，是因为气体流速越大压强越大
8．国庆阅兵仪式上，步行方阵的领队用“小蜜蜂”扩音器是为了增大声音的（ ）
A．音色B．音调C．响度D．传播速度
9．西昌的春天，空气很干燥，许多家庭都在使用像图一样的超声波香薰加湿器。加湿器通过超声波产生“白气”，并有效地扩散香味，让人在宽敞的房间充分享受香味的同时也增加了空气的湿度，点亮加湿器的小灯泡还能作为台灯使用。下面对超声波香薰加湿器工作中所涉及的物理知识阐述正确的是（ ）
A．产生的“白气”是水蒸气B．“白气”的形成是液化现象
C．加湿器利用超声波传递信息D．闻到香味是分子间存在斥力
10．如图所示，已知木块的重力为0.6N，体积为100cm3，当木块静止在水中，g取10N/kg，下列说法正确的是（ ）
A．木块的密度为0.6×103g/cm3
B．木块悬浮在水中，它处于平衡的状态，木块受到的浮力为0.6N
C．绳子的拉力为1.6N
D．细绳剪断后，木块最终漂浮在水面上，露出水面的体积是总体积的25

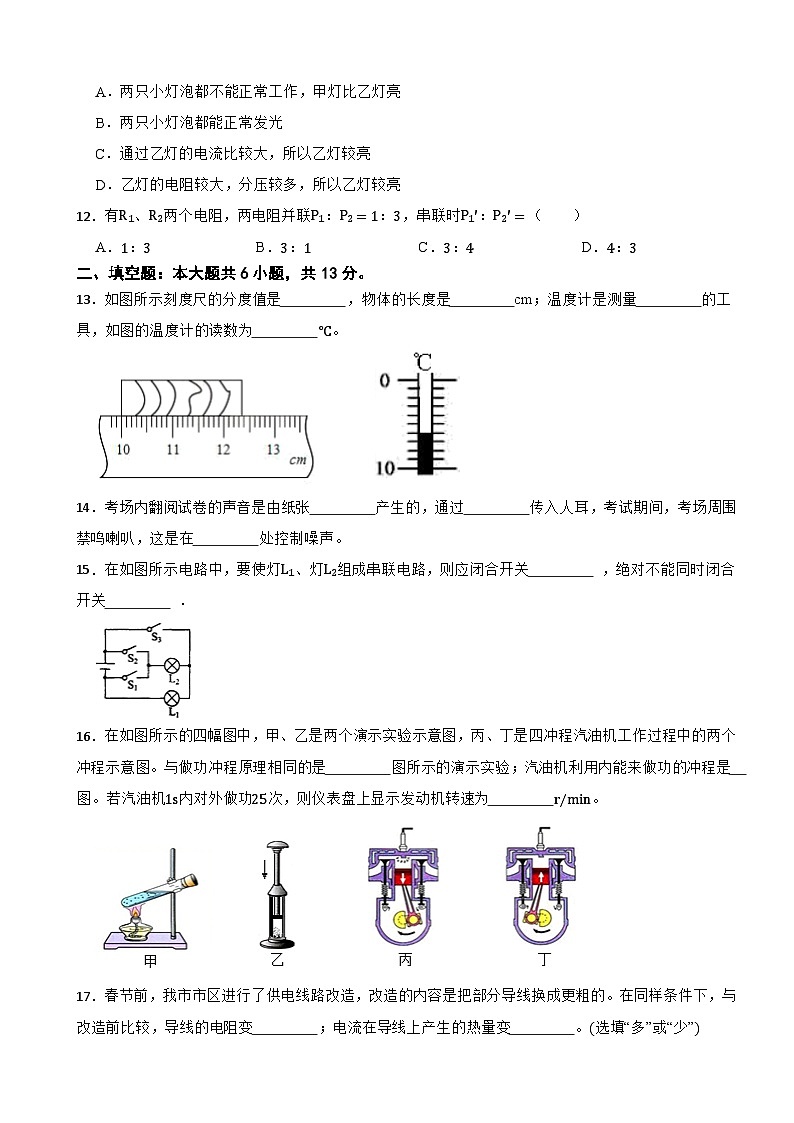

11．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，下列说法正确的是（ ）
A．两只小灯泡都不能正常工作，甲灯比乙灯亮
B．两只小灯泡都能正常发光
C．通过乙灯的电流比较大，所以乙灯较亮
D．乙灯的电阻较大，分压较多，所以乙灯较亮
12．有R1、R2两个电阻，两电阻并联P1：P2=1：3，串联时P1'：P2'=（ ）
A．1：3B．3：1C．3：4D．4：3
二、填空题：本大题共6小题，共13分。
13．如图所示刻度尺的分度值是 ，物体的长度是 cm；温度计是测量 的工具，如图的温度计的读数为 ℃。
14．考场内翻阅试卷的声音是由纸张 产生的，通过 传入人耳，考试期间，考场周围禁鸣喇叭，这是在 处控制噪声。
15．在如图所示电路中，要使灯L1、灯L2组成串联电路，则应闭合开关 ，绝对不能同时闭合开关 ．
16．在如图所示的四幅图中，甲、乙是两个演示实验示意图，丙、丁是四冲程汽油机工作过程中的两个冲程示意图。与做功冲程原理相同的是 图所示的演示实验；汽油机利用内能来做功的冲程是 图。若汽油机1s内对外做功25次，则仪表盘上显示发动机转速为 r/min。
17．春节前，我市市区进行了供电线路改造，改造的内容是把部分导线换成更粗的。在同样条件下，与改造前比较，导线的电阻变 ；电流在导线上产生的热量变 。(选填“多”或“少”)
18．潜水艇能潜入水下航行，进行侦察和袭击，是一种很重要的军用舰艇。潜水艇漂浮在水面时，其所受浮力与重力的大小关系为F浮 G(填“>”、“<”或“=”)；当潜水艇水舱充水时，潜水艇将 。(选填“上浮”、“下沉”或“悬浮”)
三、作图题：本大题共2小题，共4分。
19．如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。请将光路补画完整。
20．如图所示的家庭电路中，两只“220V 40W”的电灯都由开关S控制。闭合开关S，它们都能正常发光。墙上还有一个固定插座。在遵守安全用电原则的前提下，请用笔画线代替导线将电路连接完整。
四、实验探究题：本大题共3小题，共13分。
21．小滨用如图所示装置进行了“探究平面镜成像特点”的实验。
（1）他应选取两支外形 (选填“相同”或“不同”)的蜡烛进行实验。
（2）小滨选择用玻璃板代替平面镜进行实验的目的是 。
（3）在探究实验的过程中，他把蜡烛A放在距玻璃板30cm处，蜡烛A在玻璃板中所成的像到蜡烛A的距离是 cm；当蜡烛A远离玻璃板时，它的像的大小将 (选填“变大”、“变小”或“不变”)。
（4）在玻璃板后放一光屏，无论怎样移动光屏，都不能接收到蜡烛的像，说明 。
（5）实验过程中，小滨仔细观察，发现蜡烛的像有重影，请你帮小滨分析产生这一现象的原因是 。
（6）根据平面镜成像的特点，小滨走进商场的自动感应门时看到了自己的像，此时门自动平移打开，则他在玻璃门中的像 (选填“随”或“不随”)门平移。
22．在“测量小石块的密度”实验课上：
（1）使用托盘天平测物体质量前，要将天平放在 面上，游码放在零刻线上，若天平的指针静止在图甲所示位置，则应将 向 (左/右)调节；在天平上放上物体并加减砝码后，若指针又静止在图甲所示位置，则应 。天平平衡后，砝码的示数以及游码的位置如图乙所示，则被测小石块的质量为 g；
（2）在量筒内倒入12mL的水，读数时视线应与液体的 相平，再把小石块放入装有水的量筒中，量筒内液面的位置如图丙所示，则小石块的体积是 cm3，密度是 kg/m3；
（3）小明在测量小石块密度时操作步骤如下：
A.用天平称出小石块的质量m
B.把小石块浸没在量筒内的水中，记下水面到达的刻度V1
C.取出小石块，记下水面到达的刻度V2
试分析：小明所测小石块的密度值跟实际密度值相比是 (偏大/偏小/相等)。
23．某实验小组的同学探究电流与电压、电流与电阻的关系时，设计的电路如图所示。
（1）在连接电路时，开关S应 ，滑动变阻器的滑片P应置于最 端。(选填“左”或“右”)
下面是他们获取的两组实验数据。
表1
表2
（2）分析表1数据可得结论： ；分析表2数据可得结论： 。
（3）在表2所做的实验中，其中被控制的变量是 ，在表2探究过程中，滑动变阻器的作用除了保护电路以外，还有一个作用是： 。
（4）如图是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是 图；表示电阻不变时，电流随电压变化的图象是 。(选填“甲”或“乙”)
（5）根据实验电路图连接实物图要求滑片向右滑动时电流变小。
五、计算题：本大题共2小题，共16分。
24．质量为60kg的边长为50cm的立方体石块平放在水平地面上，现用图中所示装置将石块提离地面，以0.5m/s的速度匀速拉动绳子20s。已知动滑轮重为30N，不考虑绳重及摩擦，取g=10N/kg，求：
（1）人的拉力F大小；
（2） 20s内石块上升的高度；
（3）未拉升时石块对地面的压强。
25．小科设计的“风力测试仪”在校科技节上备受师生们的青睐，“风力测试仪”的原理如图所示。电源电压U=6V，R0为保护电阻，AB为长L=40cm、阻值为R=100Ω的均匀电阻丝。OP为质量、电阻均不计的金属细杆，下端连接一个重为G=20N的球P.闭合开关S，无风时，OP竖直下垂并与电阻丝的接触点O'，O'为电阻丝AB的中点，此时电流表示数为0.1A；有风时，球P受风力的作用，使金属细杆OP绕悬挂点O偏转，最终处于稳定状态。已知悬挂点O与电阻丝上O'点的距离为h=10cm，金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：
（1）当风从球左侧水平吹来时，风力变大，电流表示数将 。
（2） R0阻值大小为多少？
（3）当金属细杆OP与竖直方向夹角为45°角时，水平风力大小为多少？
（4）该“风力测速仪”所能测量的最大风力大小为多少？对应电流表示数为多少？
答案解析部分
1．【答案】C
【知识点】声音的传播条件
【解析】【解答】 A.大声呼救不便于保存体力，等待救缓，故A错误；
B.安静等待可能不被救缓人员发现，失去得救机会，故B错误；
C.墙壁和管道是固体，敲击它们可以振动发声，也可以传声，效果好，故C正确；
D.乱动容易被石块砸到，发生二次伤害，故D错误。
故选C。
【分析】根据生存的环境选择合适的自救方法。
2．【答案】B
【知识点】汽化及汽化吸热的特点
【解析】【解答】A.冰熔化成水需要吸收热量，故A错误；
B.太阳出来，雾不见了是水从液态变成气态发生汽化现象，故B正确；
C.水结成冰发生凝固时需要放出热量，故C错误；
D.雪是水蒸气从气态变成固态发生凝华现象，故D错误。
故选B。
【分析】根据物质的初始态和终末态确定物态变化的名称即可。
3．【答案】A
【知识点】液化及液化放热；升华及升华吸热；热传递改变物体内能；热机
【解析】【解答】A.厦门出现“回南天”属于水蒸气从气态变成液态发生液化现象，故A正确；
B.衣柜里的樟脑片逐渐变小从固态变成气态发生升华现象，故B错误；
C.做功和热传递都死改变物体内能的方式，故C错误；
D.汽油机的压缩冲程是把机械能转化为内能，故D错误。
故选A。
【分析】AB.根据物质的初始态和终末态确定物态变化的名称；
C.根据改变物体内能的方法判断；
D.根据热机的能量转化判断。
4．【答案】A
【知识点】平面镜成像的原理、特点
【解析】【解答】水中的云、鸭子的倒影、群山倒影都属于平面镜成像，是由光的反射形成的与物体等大的虚像；看到水中的鱼，是由于光的折射形成的，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像；根据平面镜成像特点可知，物距等于像距，云到水面的距离最远，故云的像到水面的距离较大；鸭子、群山都靠近水面，与水面的距离较小，故所成的像到水面距离较小。
故答案为：A。
【分析】水中的倒影是光是反射现象，是平面镜成像现象，像和物体到平面镜的距离相等。
5．【答案】B
【知识点】汽化及汽化吸热的特点；液化及液化放热；热传递改变物体内能
【解析】【解答】A.冬泳运动员口中呼出的“白气”是液水蒸气从气态变成液态发生液化形成的小水珠，故A错误；
B.出水后有风吹过感觉更冷是由于体表水分蒸发加快吸热，故B正确；
C.水易流动且没有固定形状说明水分子间有作用力，但是比较小，故C错误；
D.上岸后通过“烤火”取暖主要是热传递改变了人体的内能，故D错误。
故选B。
【分析】A.根据物态变化的知识判断；
B.根据液体蒸发吸热判断；
C.根据分子之间存在引力和斥力判断；
D.改变物体内能的方法：做功和热传递。
6．【答案】B
【知识点】力作用的相互性；物体运动状态的变化；惯性及其现象；平衡力的辨别
【解析】【解答】A.李娜挥拍击球时，球拍对球施加的力和球对球拍施加的力为一对相互作用力，那么二者大小相等，故A错误；
B.李娜击出弧线球，那么运动方向不断改变，说明力改变了球的运动状态，故B正确；
C.李娜跑动接球时不能够立即停下来是因为她有惯性，故C错误；
D.站在领奖台上，李娜对水平台面的压力作用在水平台面上，领奖台对他的支持力作用在李娜身上，二者没有作用在同一物体上，肯定不是平衡力，故D错误。
故选B。
【分析】A.根据相互作用力的原理判断；
B.运动状态的改变包括：静止变运动，运动变静止，速度大小改变或运动方向改变；
C.物体保持运动状态不变的性质叫惯性；
D.根据平衡力的条件判断。
7．【答案】C
【知识点】增大压强的方法及其应用；连通器原理；沸点及沸点与气压的关系；流体压强与流速的关系
【解析】【解答】A.菜刀磨得锋利为了减小受力面积增大压强，故A错误；
B.连通器里无只有同种液体时，只要液体静止时液面就一定相平，因此此时容器底部受到的液体压强相等，故B错误；
C.用高压锅能更快地把食物煮熟，是因为气压越高液体沸点越高，故C正确；
D.等候列车的乘客不能跨越安全线，是因为气体流速越大压强越小，故D错误。
故选C。
【分析】A.减小压强的方法：减小压力或增大受力面积；
B.根据连通器的原理判断；
C.根据液体沸点随气压的变化规律判断；
D.根据流体压强和流速的关系判断。
8．【答案】C
【知识点】音调、响度与音色的区分
【解析】【解答】国庆阅兵仪式上，步行方阵的领队用“小蜜蜂”扩音器是为了增大声音的响度，故C正确，而A、B、D错误。
故选C。
【分析】声音的大小叫响度，声音的高低叫音调，声音的特点叫音色。
9．【答案】B
【知识点】液化及液化放热；超声波与次声波；分子热运动
【解析】【解答】A.产生的“白气”是水蒸气放热，从气态变成液态发生液化形成的小水珠，故A错误，B正确；
C.加湿器利用超声波传递能量，故C错误；
D.闻到香味是分子在不停做无规则运动，故D错误。
故选B。
【分析】A.水蒸气是无色、透明的气体；
B.根据物质的初始态和终末态确定物态变化的名称；
C.声音可以传递信息，也可以传递能量；
D.根据分子运动的知识判断。
10．【答案】D
【知识点】密度公式及其应用；二力平衡的条件及其应用；阿基米德原理；物体的浮沉条件及其应用
【解析】【解答】A.木块的密度为：ρ木=G木gV木=0.6N10N/kg×100×10−6m3==0.6×103kg/m3，故A错误；
B.木块完全浸没在水中，木块受到的浮力为：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×1×10-4m3=1N，故B错误；
C.根据平衡力的知识得到：G+F=F浮，即0.6N+F=1N，解得：F=0.4N，故C错误：
D.细绳剪断后，木块最终漂浮在水面上，
所以F浮=G木，
即ρ水gV排=ρ木gV，
ρ水V排=ρ木V，
1.0×103kg/m3×V排=0.6×103kg/m3×V，
解得：V排=35V，
所以V露=V-35V=25V，故D正确。
故选D。
【分析】（1）根据ρ=GgV算出木块的密度；
（2）利用阿基米德原理F浮=ρ水gV排求所受浮力，
（3）根据平衡力的知识计算绳子上的拉力；
（4）木块漂浮，浮力等于木块重力，根据浮力等于重力列等式算出排开液体的体积与总体积的关系，进而算出露出水面的体积与总体积的关系。
11．【答案】A
【知识点】串联电路的电压规律；电功率的计算
【解析】【解答】ABD.甲的电阻为：R甲=U甲2P甲=6V23W=12Ω，乙的电阻为：R乙=U乙2P乙=6V22W=18Ω。比较可知，甲的电阻小于乙的电阻，根据串联电路电压与电阻成正比可知，甲的实际电压大于乙的实际电压，且都小小于6V，那么二者都不能正常发光。串联时功率与电阻成正比，因此甲的实际功率小于乙的实际功率，则AB错误，D正确；
C.两个灯泡串联，则通过它们的电流相等，故C错误。
故选A。
【分析】ABD.首先根据R=U2P比较两干灯泡电阻大小，再根据串联电路的电压规律确定实际电压大小，从而确定二者能否正常工作。根据串联电路电功率与电阻成正比比较实际功率大小，从而确定哪个灯泡更亮。
C.根据串联电路的电流规律判断。
12．【答案】B
【知识点】电功率的计算
【解析】【解答】当电阻并联时，功率与电阻成反比，则R1R2=P2P1=31；
在电阻串联时，功率与电阻成正比，即：P1'P2'=R1R2=31.
故选B。
【分析】根据串并联电路功率与电阻的数量关系分析计算即可。
13．【答案】1mm；2.35；温度；-6
【知识点】温度及温度计的使用与读数；长度及其测量
【解析】【解答】如图所示刻度尺的分度值是0.1cm即1mm，物体的长度是L=12.35cm-10.00cm=2.35cm温度计是测量温度的工具，如图的温度计分度值为1℃，液柱位于零刻度线以下，读数为-6℃。
【分析】刻度尺上最小的单位长度是分度值；根据物体对应刻度尺的位置测量长度；根据温度计中液柱位置测量温度；温度计根据液体的热胀冷缩工作。
14．【答案】振动；空气；声源
【知识点】声音的产生；声音的传播条件；防治噪声的途径
【解析】【解答】（1）考场内翻阅试卷的声音是由纸张振动产生的，通过空气传入人耳；
（2）考试期间，考场周围禁鸣喇叭，这是在声源处控制噪声。
【分析】（1）根据声音产生和传播的知识解答；
（2）减弱噪声的方法：①从声源处减弱；②从传播过程中减弱；③从人耳处减弱。
15．【答案】S2；S1
【知识点】电路的构成及电路图；串联电路和并联电路的辨别
【解析】【解答】（1）根据图片可知， 要使灯L1、灯L2组成串联电路，则应闭合开关S2；
（2）根据图片可知，绝对不能闭合开关S1和S2，此时会发生短路。
【分析】（1）用电器首尾相连为串联，并排连接在电路两点之间为并联；
（2）在电路里不能发生短路，这样可能烧毁用电器，或者发生火灾。
16．【答案】甲；丙；3000
【知识点】热机
【解析】【解答】（1）在做功冲程中，将内能转化为机械能，这和甲图中的能量转化相同；
（2）汽油机利用内能做功的冲程为做功冲程。丙图中活塞向下运动，两个气门关闭，则为做功冲程，故选丙。
（3） 若汽油机1s内对外做功25次， 那么1s内飞轮转动圈数：25×2=50圈，则1min内飞轮转动圈数：50圈×60=3000圈，即发动机转速为3000r/min。
【分析】（1）根据能量转化的知识分析解答；
（2）根据气门的开合情况和活塞的运行方向确定冲程的名称；
（3）在四冲程内燃机中，一个工作循环中，对外做功1次，飞轮转动2圈，据此分析计算。
17．【答案】小；少
【知识点】影响电阻大小的因素；焦耳定律的应用
【解析】【解答】（1） 在同样条件下，与改造前比较，导线的电阻横截面积变大在，则电阻变小；
（2）导线上电流大小相等，通电时间相同，根据Q=I2Rt可知，导线上产生的热量变少。
【分析】导体的电阻与长度成正比，与横截面积成反比。根据Q=I2Rt分别导线上产生热量的变化。
18．【答案】==；下沉
【知识点】物体的浮沉条件及其应用
【解析】【解答】 潜水艇漂浮在水面时，根据漂浮条件可知，其所受浮力与重力的大小关系为：F浮=G。当潜水艇水舱充水时，潜水艇的重力增大。当重力大于浮力时，潜水艇将下沉。
【分析】根据浮沉条件分析解答即可。
19．【答案】
【知识点】透镜的光路图
【解析】【解答】①射向凹透镜另一侧虚焦点的光，经过凹透镜后与主轴平行；
②射向凹透镜光心的光传播方向不变，如下图所示：
【分析】根据凹透镜的特殊光线分析解答。
20．【答案】
【知识点】家庭电路的连接
【解析】【解答】①电流从火线上流下，先经过开关S，再连接两个灯泡中间。然后从零线接线，分别连接灯泡两端即可；
②零线连接左孔，火线连接右孔，地线连接中孔，如下图所示：
【分析】①用电器相互影响为串联，不相互影响为并联。干路开关控制所有用电器，支路开关控制所在支路上的用电器；
②为了安全，开关需要接在火线和用电器之间；
③根据“左零右火中间地”连接三孔插座即可。
21．【答案】（1）相同
（2）便于确定像的位置
（3）60；不变
（4）平面镜成的是虚像
（5）玻璃板有一定的厚度
（6）不随
【知识点】探究平面镜成像的特点
【解析】【解答】（1）为了探究像和物体的大小关系，则他应该选取两支外形相同的蜡烛进行实验；
（2）小滨选择用玻璃板代替平面镜进行实验的目的是便于确定像的位置。
（3） 在探究实验的过程中，他把蜡烛A放在距玻璃板30cm处，根据“物像等距”可知，蜡烛A在玻璃板中所成的像到玻璃板的距离为30cm，到到蜡烛A的距离是：30cm+30cm=60cm。
当蜡烛A远离玻璃板时，物距增大，根据“物像等大”可知，它的像的大小将始终等于蜡烛A的大小，因此像的大小将不变。
（4）在玻璃板后放一光屏，无论怎样移动光屏，都不能接收到蜡烛的像，说明平面镜成的是虚像；
（5） 实验过程中，小滨仔细观察，发现蜡烛的像有重影，小滨分析产生这一现象的原因是：玻璃板有一定的厚度；
（6） 自动门打开时，它所在平面的位置没有改变，且小滨的位置不变，根据平面镜成像的对称性可知，此时像的位置保持不变，即不随门平移。
【分析】（1）只有外形形同的蜡烛，才能与蜡烛在平面镜中所成的像完全重合，从而探究像和物体的大小关系；
（2）玻璃板是半透明的，透过它可以看到后面的蜡烛，便于找到前面蜡烛像的位置；
（3）根据平面镜成像“物像等距和物像等大”的特点分析；
（4）实像由实际光线会聚而成，可以成在光屏上，而虚像不能成在光屏上。
（5）玻璃板有前后两个面，光会发生两次反射形成前后两个像，从而形成重影。
（6）根据平面镜成像的对称性分析解答。
22．【答案】（1）水平；平衡螺母；右；移动游码(向右)；52.4
（2）液面(凹面的底部)；20；2.62×103
（3）偏小
【知识点】质量的测量与天平的使用；固体密度的测量
【解析】【解答】（1）①使用托盘天平测物体质量前，要将天平放在水平面上，游码放在零刻线上；
②天平的指针偏左，说明左盘重右盘轻，那么平衡螺母向右调节；
③在天平上放上物体并加减砝码后，若指针又静止在图甲所示位置，则应移动游码；
④根据乙图可知，标尺的分度值为0.2g，则游码质量为2.4g，则小石块的质量为：m=50g+2.4g=52.4g。
（2）在量筒内倒入的水，读数时视线应与液体的凹形液面的最低处相平。根据丙图可知，石块和水的总体积为32mL，则石块的体积为V=32mL-12mL=20mL=20cm3，密度是：ρ=mV=52.4g20cm3=2.6g/cm3=2.62×103kg/m3。
（3）取出小石块时，它会带出部分水，因此测出的是石块和带出水的总体积，因此石块的体积偏大。根据ρ=mV可知，测出石块的密度偏小。
【分析】（1）①根据天平的调整方法解答；
②平衡螺母总是向轻的那端调节；
③当没有合适的砝码使用时，需要调整游码，直到天平平衡即可；
④小石块的质量等于砝码质量和游码质量之和。
（2）根据量筒的读数方法分析解答。根据丙图确定水和石块的总体积，再减去水的体积得到石块的体积，根据ρ=mV计算石块的密度。
（3）注意从量筒中拿出石块时会带出部分水对石块体积的影响即可。
23．【答案】（1）断开；右
（2）电阻一定时，电流与电压成正比；电压一定时，电流和电阻成反比
（3）电压；保持R两端电压不变
（4）甲；乙
（5）
【知识点】探究电流与电压、电阻的关系实验
【解析】【解答】（1）在连接电路时，开关应断开，滑动变阻器的滑片应置于最右端，此时阻值最大。
（2）根据表格1可知，每组数据中电压和电流的比值相等，那么得到结论 电阻一定时，电流与电压成正比 。
根据表格2可知，电阻和电流的乘积相等，那么得到结论： 电压一定时，电流和电阻成反比 。
（3）根据表格2可知，电阻为自变量，电流为因变量，那么保持不变的物理量是电压。 在表2探究过程中，滑动变阻器的作用除了保护电路以外，还有一个作用是保持定值电阻R两端的电压不变：
（4） 电压不变时，电流随电阻变化的图像为一条双曲线，故选甲图；电阻不变时，电流与电压变化的图像应为一条通过坐标原点的直线，故选乙。
（5）在探究电流与电压关系的实验中，除了电压表与定值电阻并联外，其它的都是串联。滑片向右滑动时电流变小，而电阻变大，那么应该将左下角的接线柱与定值电阻右端相连，上面的接线柱任选一个，如下图所示：
【分析】（1）在连接电路时，为了避免电路时通时断烧毁用电器，要求开关必须断开。闭合开关前，为了避免电流过大而烧毁用电器，要求变阻器的阻值调到最大。
（2）将表格1中电压与电流做比，比较比值大小，从而确定电流与电压的变化关系。将表格2中电阻和电流相乘，比较乘积大小，从而确定电流与电阻的变化关系。
（3）根据表格数据分析其中的变量和常量，结合滑动变阻器的用途解答；
（4）根据电流与电阻，电流与电压的变化规律分析；
（5）根据实验目的确定电器元件的串并联关系，以及电表所测的物理量，结合变阻器的使用方法分析解答。
24．【答案】（1）石块的重力G=mg=60kg×10N/kg=600N；
根据图中知，绳子的股数n=2，不计绳重及滑轮摩擦，根据公式F=12(G+G动)=12×(600N+30N)=315N；
（2）绳子移动的距离s=vt=0.5m/s×20s=10m；
根据s=nh知，物体上升的高度h=12s=12×10m=5m；
（3）石块对地面的压力F=G=600N；底面积S=50cm×50cm=2500cm²=0.25m²；
压强p=FS=6000N0.25m2=2400Pa。
【知识点】速度公式及其应用；压强的大小及其计算；滑轮组绳子拉力的计算
【解析】【分析】（1）首先根据G=mg计算石块的重力，再根据图片确定承担重力的绳子段数n，最后根据 F=12(G+G动)计算绳子上的拉力。
（2）根据s=vt计算绳子移动的距离，再根据 h=1ns计算物体上升的高度；
（3）根据F=G计算石块对地面的压力，再根据正方形的面积公式S=a2计算石块的底面积，最后根据 p=FS计算石块对地面的压强。
25．【答案】（1）变小由图可知：电阻丝与R0串联，电流表测量电路中电流；当风从球左侧水平吹来时，风力变大，电阻丝接入电路中的电阻变大，则电路中的总电阻变大，根据I=UR可知电路中的电流变小，即电流表示数变小；
（2）无风时，OP竖直下垂并与电阻丝的接触点O'，O'为电阻丝AB的中点，
则电阻丝连入电路的阻值为：R1=12R=12×100Ω=50Ω，
根据I=UR可得，电路中的总电阻：
R总1=UI1=6V0.1A=60Ω，
因串联电路中的总电阻等于各分电阻之和，
所以R0的阻值：
R0=R总1−R1=60Ω−50Ω=10Ω
（3）①当风从球右侧水平吹来时，金属细杆OP与竖直方向夹角为45°角时，如图1所示：
在△OPD中，根据等腰直角三角形的特点可知：OD=PD，
OP为质量不计的金属细杆，把该细杆看做杠杆，支点为O，由于力臂LG=PD，L风=OD，则：LG=L风，
则根据杠杆平衡条件可得：GLG=F风L风，
所以，此时的风力：F风=LGL风G=G=20N；
②当风从球左侧水平吹来时，金属细杆OP与竖直方向夹角为45°角时，如图2所示：
在△OPD中，根据等腰直角三角形的特点可知：OD=PD，
由于力臂LG'=PD，L风'=OD，则：LG'=L风'，
则根据杠杆平衡条件可得：GLG'=F风L风'，
所以，F风'=LG'L风'G=G=20N；
（4）①当风从球右侧水平吹来时，金属细杆OP绕悬挂点O偏转到电阻丝的A端处所测量风力最大；如图3所示：
由于O'A//PE，则△AOO'∽△POE；
则：AO'PE=OO'OE，所以，PEOE=AO'OO'=12ABh=12×40cm10cm=2，
由于此时小球重力的力臂L1=PE，L风大=OE，则：L1L风大=PEOE=2；
则根据杠杆平衡条件可得：GL1=F风大L风大，
所以，圆球P受的最大风力F风大=L1L风大×G=2×20N=40N；
由于此时电阻丝连入电路的电阻为0，则电路中的电流：
I最大=UR0=6V10Ω=0.6A。
②当风从球左侧水平吹来时，金属细杆OP绕悬挂点O偏转到电阻丝的B端处所测量风力最大；如图4所示：
由于O'B//PE，则△BOO'∽△POE；
则：BO'PE=OO'OE，所以，PEOE=BO'OO'=12ABh=12×40cm10cm=2，
由于此时小球重力的力臂L1'=PE，L风大'=OE，则：L1'L风大'=PEOE=2；
则根据杠杆平衡条件可得：GL1'=F风大'L风大'，
所以，圆球P受的最大风力F风大'=L1'L风大'×G=2×20N=40N；
由于此时电阻丝连入电路的电阻为100Ω，
则电路中的电流：I最小=UR0+R=6V10Ω+100Ω≈0.055A。
【知识点】杠杆的平衡条件；欧姆定律及其应用
【解析】【分析】 （1）当风从球左侧水平吹来时，风力变大，根据电阻丝接入电路中的电阻变化，利用电阻的串联和欧姆定律可知电路中 电流的变化，即为电流表示数的变化；
（2）无风时，定值电阻R0与电阻丝的最大阻值串联，根据欧姆定律求出电路中的总电阻，再根据电阻的串联求出定值电阻R0的阻值；
（3）当金属细杆OP与竖直方向夹角为45°角时，根据杠杆平衡条件可计算圆球P受的风力；
（4）先根据题意求出金属细杆OP绕悬挂点O偏转到电阻丝的A或B端处所测量风力最大；根据杠杆平衡条件可计算圆球P受的最大风力。 根据电阻的串联和欧姆定律求出电路中的电流，即为电流表的示数；电压U/V
1.5
3
4.5
电流I/A
0.1
0.2
0.3
电阻R/Ω
5
10
20
电流I/A
0.4
0.2
0.1
