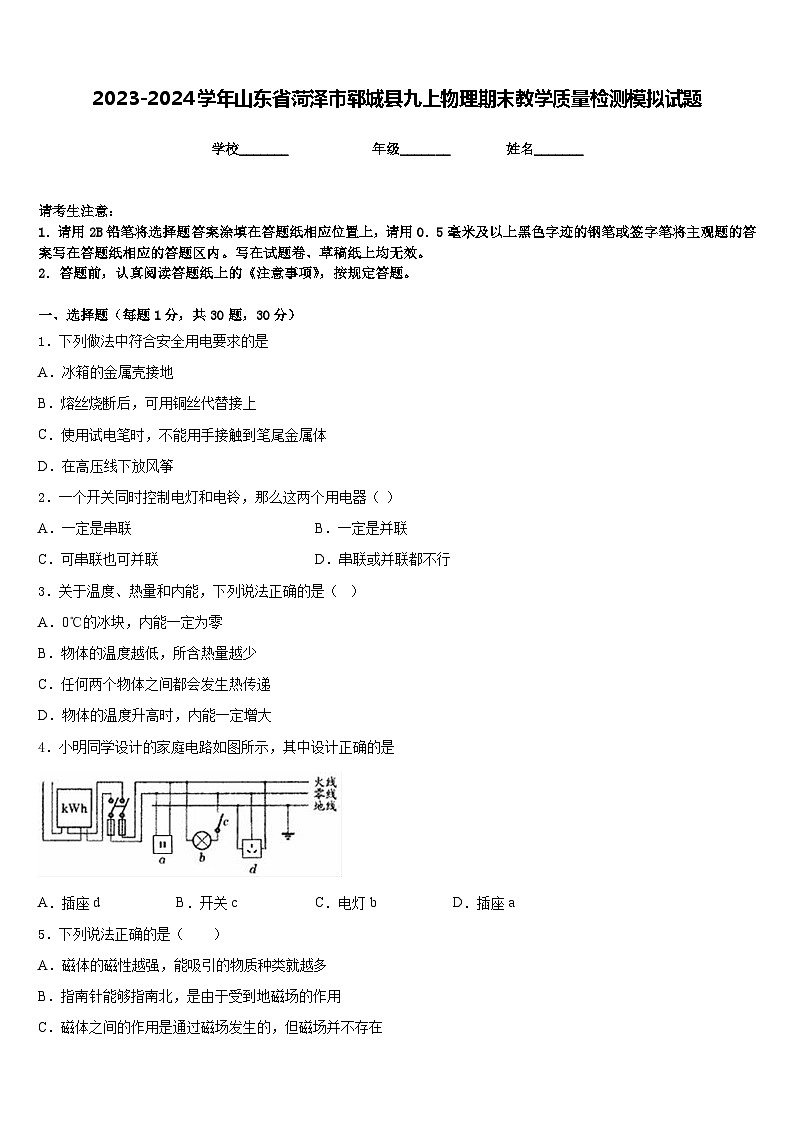

2023-2024学年山东省菏泽市郓城县九上物理期末教学质量检测模拟试题含答案

这是一份2023-2024学年山东省菏泽市郓城县九上物理期末教学质量检测模拟试题含答案，共9页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列做法中符合安全用电要求的是
A．冰箱的金属壳接地
B．熔丝烧断后，可用铜丝代替接上
C．使用试电笔时，不能用手接触到笔尾金属体
D．在高压线下放风筝
2．一个开关同时控制电灯和电铃，那么这两个用电器（ ）
A．一定是串联B．一定是并联
C．可串联也可并联D．串联或并联都不行
3．关于温度、热量和内能，下列说法正确的是（ ）
A．0℃的冰块，内能一定为零
B．物体的温度越低，所含热量越少
C．任何两个物体之间都会发生热传递
D．物体的温度升高时，内能一定增大
4．小明同学设计的家庭电路如图所示，其中设计正确的是
A．插座dB．开关cC．电灯bD．插座a
5．下列说法正确的是（ ）
A．磁体的磁性越强，能吸引的物质种类就越多
B．指南针能够指南北，是由于受到地磁场的作用
C．磁体之间的作用是通过磁场发生的，但磁场并不存在
D．能够自由转动的小磁针静止时，其N极指向地理南极附近

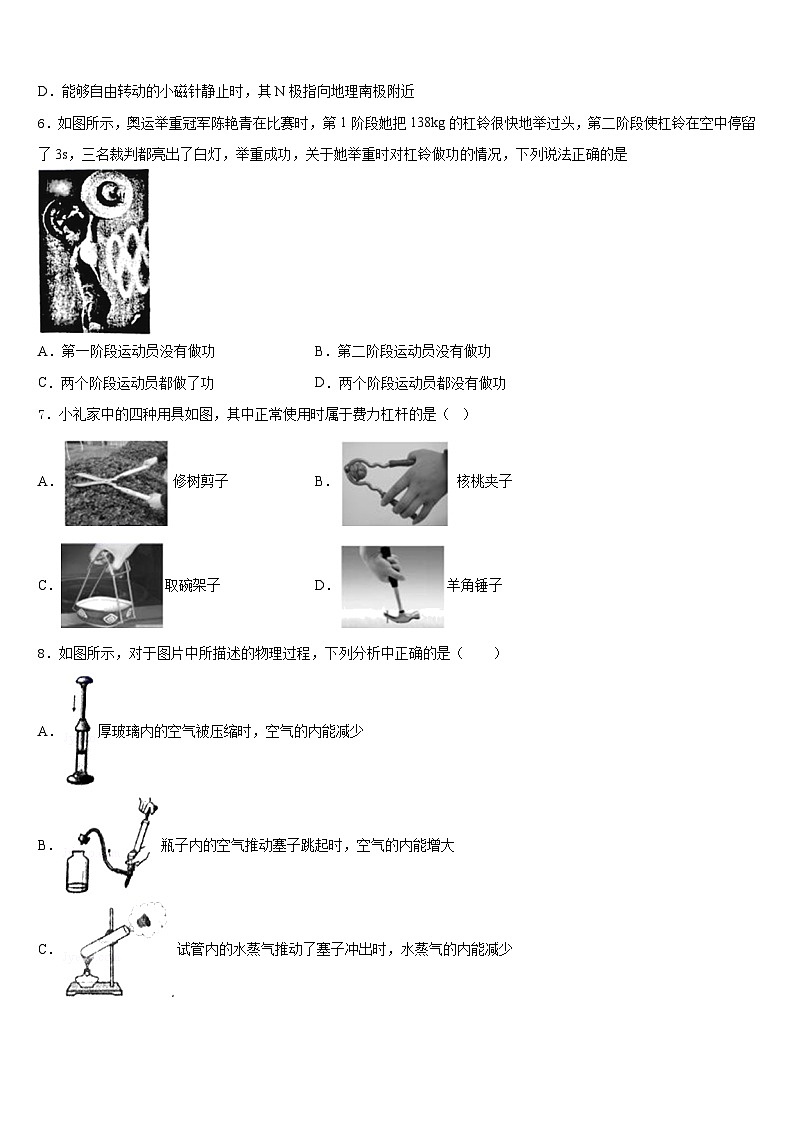

6．如图所示，奥运举重冠军陈艳青在比赛时，第1阶段她把138kg的杠铃很快地举过头，第二阶段使杠铃在空中停留了3s，三名裁判都亮出了白灯，举重成功，关于她举重时对杠铃做功的情况，下列说法正确的是
A．第一阶段运动员没有做功B．第二阶段运动员没有做功
C．两个阶段运动员都做了功D．两个阶段运动员都没有做功
7．小礼家中的四种用具如图，其中正常使用时属于费力杠杆的是（ ）
A．修树剪子B．核桃夹子
C．取碗架子D．羊角锤子
8．如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A．厚玻璃内的空气被压缩时，空气的内能减少
B．瓶子内的空气推动塞子跳起时，空气的内能增大
C．试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D．汽缸内的气体推动活塞向下运动时，气体的内能增大
9．关于家庭电路和安全用电的知识，下列说法中正确的是（ ）
A．家庭电路中空气开关“跳闸”，是因为电路中用电器的总功率过大
B．家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施
C．发现高压输电线掉落在地面上时，可以走近用木棍挑开
D．试电笔不能用来检查电气设备的外壳是否带电

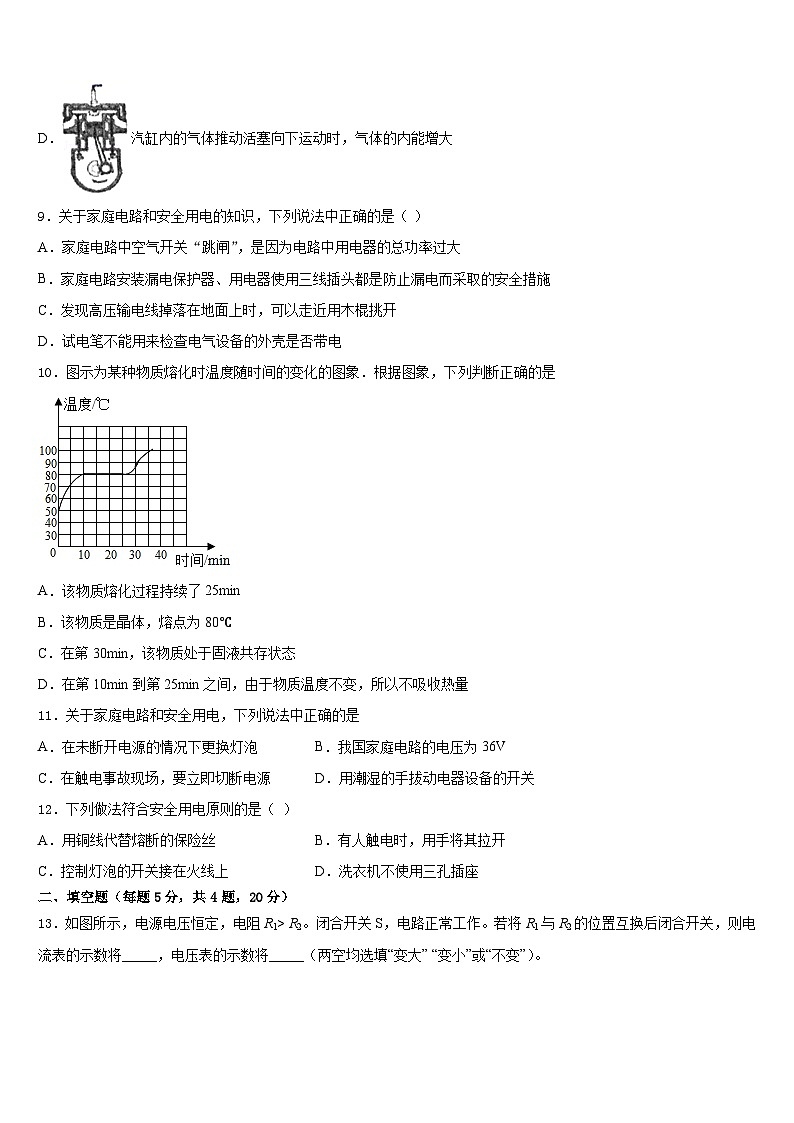

10．图示为某种物质熔化时温度随时间的变化的图象．根据图象，下列判断正确的是
A．该物质熔化过程持续了25min
B．该物质是晶体，熔点为80℃
C．在第30min，该物质处于固液共存状态
D．在第10min到第25min之间，由于物质温度不变，所以不吸收热量
11．关于家庭电路和安全用电，下列说法中正确的是
A．在未断开电源的情况下更换灯泡B．我国家庭电路的电压为36V
C．在触电事故现场，要立即切断电源D．用潮湿的手拔动电器设备的开关
12．下列做法符合安全用电原则的是（ ）
A．用铜线代替熔断的保险丝B．有人触电时，用手将其拉开
C．控制灯泡的开关接在火线上D．洗衣机不使用三孔插座
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压恒定，电阻R1> R2。闭合开关S，电路正常工作。若将R1与R2的位置互换后闭合开关，则电流表的示数将_____，电压表的示数将_____（两空均选填“变大” “变小”或“不变”）。
14．家庭照明电路的电压为___________V.一批小彩灯正常工作的电压是4V，应将_______ 只小彩灯_______ 联在家庭电路中，小彩灯才能正常发光.
15．在热机的四个冲程中，把机械能转化为内能的是_____冲程．汽油机工作时要产生大量的热，通常采用水循环将热带走，这是利用水_____的特性．
16．家用电吹风的简化电路及主要技术参数如图所示，则该电吹风正常工作吹热风时，电热丝的阻值是_____Ω，正常工作吹热风5min电热丝产生的热量是_____J。
三、实验题（共12分）
17．（4分）小明利用如图1所示的电路测定小灯泡的额定功率。所用器材：小灯泡（标“2.5V 0.3A”的字样），电池组（二节干电池串联，电压为3V），电压表一块，滑动变阻器（，2A），定值电阻（），开关三个和导线若干。
(1)按照图1所示的电路图连接电路，闭合开关前，应将变阻器滑片滑到________（选填“左”或“右”）端；
(2)连接完电路后：小明只闭合S、S1时移动滑片P，电压表示数发生改变；只闭合S、S2时，移动滑片P，小灯泡不发光。于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如表所示，则电路中一定存在的故障是________（填写选项字母）；
A．灯泡L处断路 B．灯泡L处短路 C．开关S处断路
①只闭合S、S2，移动滑片P，使电压表的示数为2.5V，这时灯泡的实际电功率是________W；
②小明通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图2所示）。于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S1时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是________。
18．（4分）在“测量小灯泡的功率”实验中，小灯泡标有“2.5V”字样．
（1）图甲中有一处导线连接错误无法正常完成实验，错误的导线是____（选填“①”或“②”）．
（2）正确连接电路并检查无误后，闭合开关，发现灯泡不亮，两电表均无示数．为了检查故障，小华将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是____．
A．电源 B．开关 C．灯泡 D．滑动变阻器
（3）排除故障后，使小灯泡正常发光，电流表示数如图乙所示，电流为____A，小灯泡的额定功率为____W
（4）你认为利用本实验电路能探究电流与电压的关系吗？答：____，理由是_____________．
19．（4分）某实验小组在“测滑轮组机械效率”的实验中得到的数据如下表所示，第1、2、3次实验装置分别如图甲、乙、丙所示。
（1）实验中应________竖直向上拉动弹簧测力计。
（2）比较第1次实验和第2次实验，可得结论：使用同样的滑轮组提起的钩码越重，滑轮组的机械效率越________。
（3）第3次实验中所做的有用功是________J，机械效率是________。
（4）第3次实脸中动滑轮个数比第2次实验多，动滑轮自重增大，所做的额外功________(选填“增大”或“减小”)，因而，由第2、3次实验可知：________一定，滑轮组的机械效率与________有关。
四、作图题（共16分）
20．（8分）为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机（用“”表示）才能正常工作．请把图中虚线框内的各元件符号连接成符合上述设计要求的电路．
（______）
21．（8分）请按安全用电的原则，将如图所示家庭电路中各电器元件正确连入电路中．
五、计算题（共22分）
22．（10分）用如图甲所示的滑轮组提升物体M，已知被提升的物体M重为760N，卷扬机加在绳子自由端的拉力F将物体M以0.5m/s的速度匀速提升到10m的高度．拉力做的功W随时间t的变化图象如图乙所示，不计钢丝绳的重、摩擦力大小．求：
（1）滑轮组提升重物所做的有用功是多少？
（2）滑轮组提升重物的机械效率是多少？
（3）动滑轮的重力是多少？
23．（12分）如图所示,R1=6，当S1闭合，S2、S3断开时，电流表示数为1A；S3闭合，S1、S2断开时，电流表示数为0.2A．求
(1)电源电压
(2)电阻R2的阻值
(3)当S1、S2闭合,S3断开时，电路的总功率
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、D
4、D
5、B
6、B
7、C
8、C
9、B
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、不变 变小
14、220 55 串
15、压缩 比热容大
16、50 2.904×105
三、实验题（共12分）
17、右 C 0.75 1.5
18、② B 0.26 0.65 不能 灯的电阻随温度的变化而变化
19、匀速 大 0.4 72.7% 增大 物体重力 动滑轮重力
四、作图题（共16分）
20、
21、．
五、计算题（共22分）
22、（1）7600J （2）95% （3）40N
23、（1）6V；（2）24Ω；（3）7.5W
测试元件
灯泡L
开关S
电压表
无示数
有示数
次数
钩码重G/N
钩码上升高度h/m
有用功
W有/J
测力计拉力F/N
测力计移
动距离s/m
总功
W总/J
机械效率η
1
2
0.1
0.2
0.9
0.3
0.27
74.1%
2
4
0.1
0.4
1.6
0.3
0.48
83.3%
3
4
0.1
1.1
0.5
0.55
