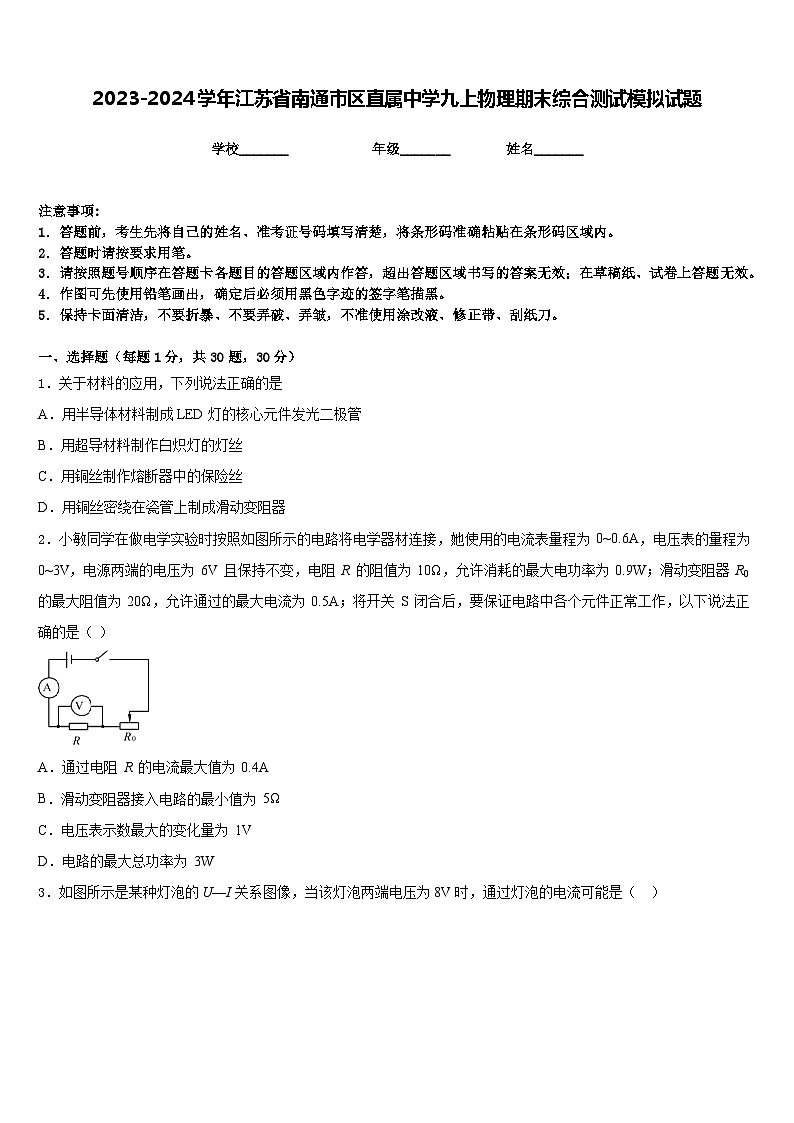

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．关于材料的应用，下列说法正确的是
A．用半导体材料制成LED灯的核心元件发光二极管
B．用超导材料制作白炽灯的灯丝
C．用铜丝制作熔断器中的保险丝
D．用铜丝密绕在瓷管上制成滑动变阻器
2．小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为 0~0.6A，电压表的量程为 0~3V，电源两端的电压为 6V 且保持不变，电阻 R 的阻值为 10Ω，允许消耗的最大电功率为 0.9W；滑动变阻器 R0 的最大阻值为 20Ω，允许通过的最大电流为 0.5A；将开关 S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）
A．通过电阻 R 的电流最大值为 0.4A
B．滑动变阻器接入电路的最小值为 5Ω
C．电压表示数最大的变化量为 1V
D．电路的最大总功率为 3W

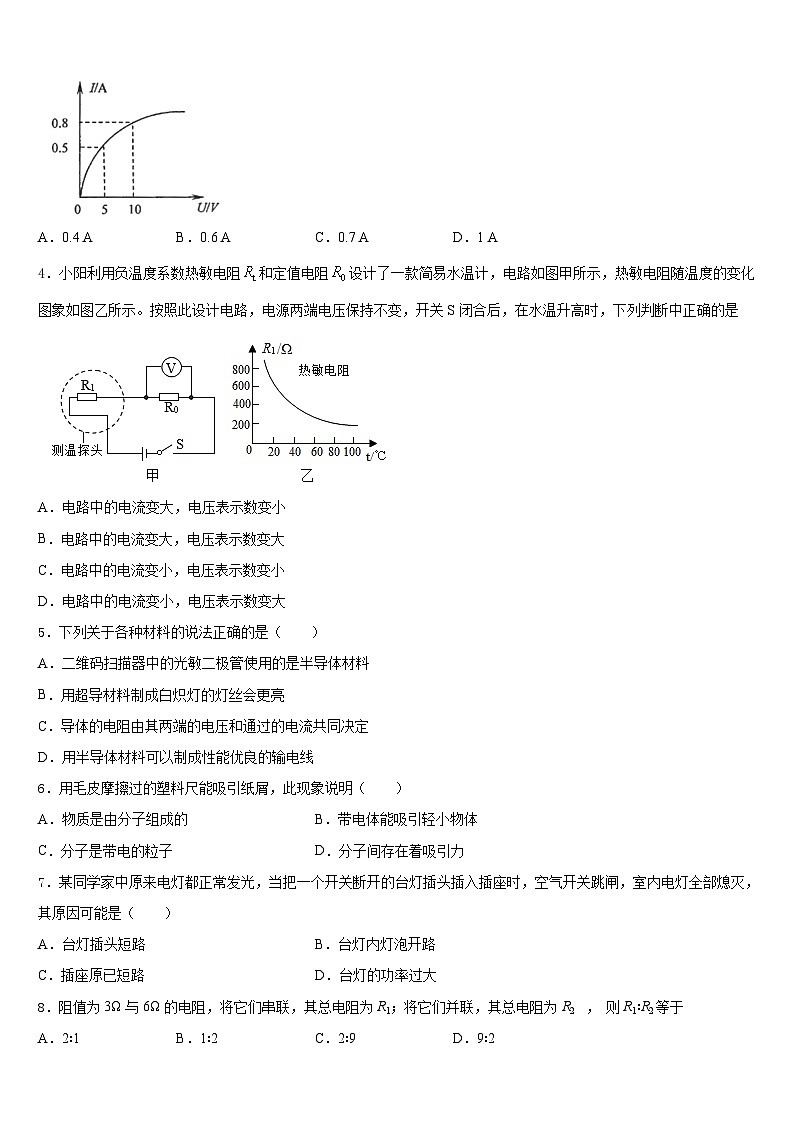

3．如图所示是某种灯泡的U—I关系图像，当该灯泡两端电压为8V时，通过灯泡的电流可能是（ ）
A．0.4 AB．0.6 AC．0.7 AD．1 A
4．小阳利用负温度系数热敏电阻和定值电阻设计了一款简易水温计，电路如图甲所示，热敏电阻随温度的变化图象如图乙所示。按照此设计电路，电源两端电压保持不变，开关S闭合后，在水温升高时，下列判断中正确的是
A．电路中的电流变大，电压表示数变小
B．电路中的电流变大，电压表示数变大
C．电路中的电流变小，电压表示数变小
D．电路中的电流变小，电压表示数变大
5．下列关于各种材料的说法正确的是（ ）
A．二维码扫描器中的光敏二极管使用的是半导体材料
B．用超导材料制成白炽灯的灯丝会更亮
C．导体的电阻由其两端的电压和通过的电流共同决定
D．用半导体材料可以制成性能优良的输电线
6．用毛皮摩擦过的塑料尺能吸引纸屑，此现象说明（ ）
A．物质是由分子组成的B．带电体能吸引轻小物体
C．分子是带电的粒子D．分子间存在着吸引力
7．某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座时，空气开关跳闸，室内电灯全部熄灭，其原因可能是（ ）
A．台灯插头短路B．台灯内灯泡开路
C．插座原已短路D．台灯的功率过大
8．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2 ， 则R1∶R2等于
A．2∶1 B．1∶2 C．2∶9 D．9∶2

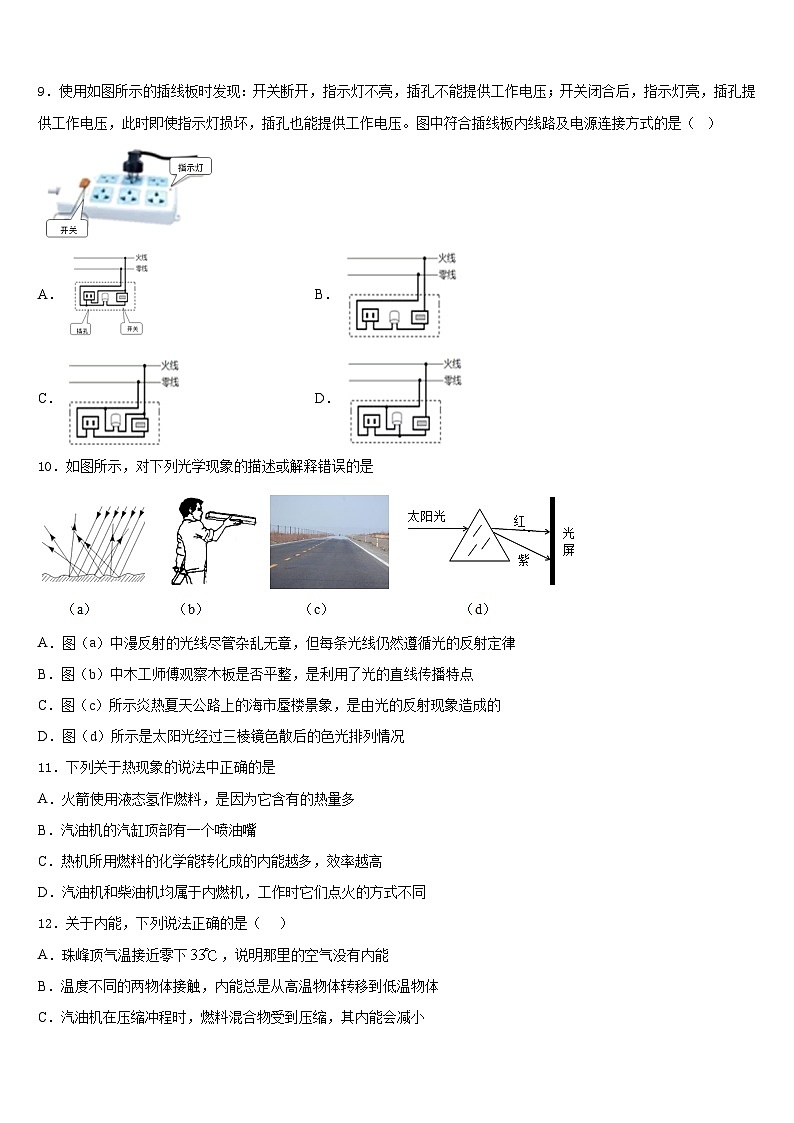

9．使用如图所示的插线板时发现：开关断开，指示灯不亮，插孔不能提供工作电压；开关闭合后，指示灯亮，插孔提供工作电压，此时即使指示灯损坏，插孔也能提供工作电压。图中符合插线板内线路及电源连接方式的是（ ）
A．B．
C．D．
10．如图所示，对下列光学现象的描述或解释错误的是
A．图（a）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
B．图（b）中木工师傅观察木板是否平整，是利用了光的直线传播特点
C．图（c）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的
D．图（d）所示是太阳光经过三棱镜色散后的色光排列情况
11．下列关于热现象的说法中正确的是
A．火箭使用液态氢作燃料，是因为它含有的热量多
B．汽油机的汽缸顶部有一个喷油嘴
C．热机所用燃料的化学能转化成的内能越多，效率越高
D．汽油机和柴油机均属于内燃机，工作时它们点火的方式不同
12．关于内能，下列说法正确的是（ ）
A．珠峰顶气温接近零下，说明那里的空气没有内能
B．温度不同的两物体接触，内能总是从高温物体转移到低温物体
C．汽油机在压缩冲程时，燃料混合物受到压缩，其内能会减小
D．夏天天气“很热”，这里的“很热”说明空气的内能大
二、填空题（每题5分，共4题，20分）
13．核潜艇是利用原子核反应释放出的核能来工作的。核潜艇中的核反应堆发生的是核____ （填“裂”或“聚”变），核能属于________（填可再生或不可再生） 能源。
14．垃圾发电是将垃圾内储存的_____能转化为电能。已知某市每年垃圾发电量大约为2.4×107kW•h，这些电能可供用电功率为1000kW的小型工厂正常生产_____h。
15．小明在学习家庭电路与安全用电时知道了人直接或间接与_____线接触就有触电的可能，但他有这样一个疑惑，在如图甲所示的电路中，当开关闭合后人站在地面上接触到A或B点时是否都触电呢？于是他找来的电池、小灯泡、导线等组成电路来探究，老师告诉他火线相当于电源正极，零线和大地都相当于电源负极，他将灯L0当做人体，若灯L0发光则证明有电流流过人体，人触电；那么你认为当人接触B点时，相当于图乙中L0的E端接_____（选填“C”或“D”）点，当开关闭合后人站在地面上接触到B点_____（选填“能”或“不能”）触电。
16．在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了。这时，两灯的连接方式是_____。若电源电压为3V，灯泡的规格均为“2.2V 0.22A”，则每个灯泡的电阻是_____Ω，两个灯泡的实际总功率是_____W。
三、实验题（共12分）
17．（4分）如图所示是某实验小组“探究电流与电压和电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个、开关一个、定值电阻阻值是、、、的各一个，规格为“ ”的滑动变阻器一个，导线若干。
(1)探究电流与电压的关系时，所测得的几组电流、电压值如表一所示。根据表一中数据可得到结论：___________________；
表一
(2)探究电流与电阻的关系时，所用的几个定值电阻的阻值和测得的几组电流值如表二所示。
表二
①由于操作不当，导致表二中的一组数据存在错误，请判断第_______次实验的数据存在错误，产生错误的原因是____________________，正确的数据应该是_______________A；
②纠正错误以后，该小组用的电阻替换的电阻进行了第4次实验，发现实验无法进行下去，为了完成第4次实验，同学们提出了下列解决方案，其中正确的是（______）
A．将电压表的量程换为0~15V
B．换成电压为12V的电源
C．更换最大阻值大于或等于的滑动变阻器
D．可将定值电阻两端的电压调为1.5V
18．（4分）如图是小丽为研究“影响导体电阻大小的因素”而设计的电路图。
(1)在连接电路时发现缺少一个元件，她应补充接入的元件是_____。
(2)为粗略判断电阻大小，可观察_____。
(3)另有甲、乙两同学分别对小丽的电路进行改进：甲把小灯泡更换为电流表；乙在原电路中串联一个电流表。你认为是_____同学的改进更好，理由是_____。
(4)其他同学分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了探究，对每个猜想的探究均选用三根导体进行实验研究，上表中给出了可供选择的几种导体，导体代号A—G。
①为探究“导体电阻跟长度有关＂的猜想，应选用_____。（填代号）
②如果选ABC三个导体进行研究，得到的结论是_____。
③实验时若只有一根导体，能验证的猜想有_____。（只填序号）
A．长度 B．材料 C．横截面积 D．都不能
19．（4分）如图所示，此时电表的读数为________。
四、作图题（共16分）
20．（8分）（1）如下图所示的杠杆；请画出杠杆的动力臂和阻力臂并用l1和l2标明；
（___________）
（2）用笔画线代替导线，按照图甲所示电路图，将乙图中的实物图连接完整；（其中R=10Ω）
（_______________）
21．（8分）如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表符号．
（______）
五、计算题（共22分）
22．（10分）如图所示是某款电热水壶，表中是水壶的部分参数；请回答下列问题：
（1）该电热水壶正常工作时发热体的电阻是多大？
（2）该电热水壶的效率是80%，在1标准大气压下，把1kg水从20℃烧开需要7min，此时水壶的实际电压是多大？
23．（12分）半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，如图甲所示是某种半导体材料的电阻随温度变化的关系图象．根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度，已知定值电阻R0=10Ω，电源电压保持不变．
（1）当环境温度为20℃时，电流表的示数为0.2A，电源电压是多少？
（2）电流表的示数为0.4A时，当时的环境温度是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、C
4、B
5、A
6、B
7、A
8、D
9、D
10、C
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、裂 不可再生
14、化学 2.4×104
15、火 C 不能
16、串联 10 0.45
三、实验题（共12分）
17、当电阻一定时，通过导体的电流和导体两端的电压成正比 3 没有控制电阻两端电压一定或没有调节滑动变阻器使用电阻两端电压一定 0.2 C
18、开关 灯泡的亮度 乙 灯泡在电路中可分担部分电压，保护电流表 BDE 导体的材料、长度一定时，导体的横截面积越大电阻越小 AC
19、5.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)40Ω；(2)200V。
23、（1）12V； (2)40℃
实验次数
1
2
3
电压
1.0
1.5
2.0
电流
0.2
0.3
0.4
实验次数
1
2
3
电阻
5
10
15
电流
0.6
0.3
0.24
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
额定电压
220V
额定功率
1000W
额定容量
1.5L
水壶净重
1kg
