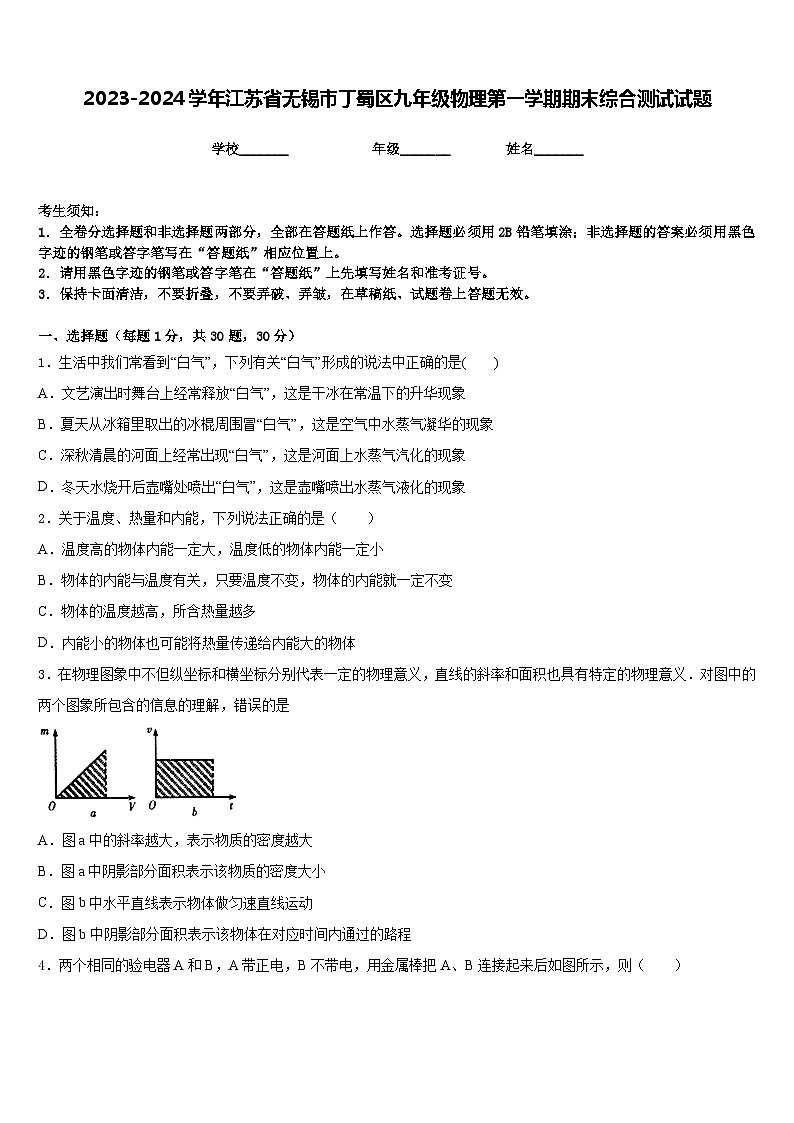

2023-2024学年江苏省无锡市丁蜀区九年级物理第一学期期末综合测试试题含答案

这是一份2023-2024学年江苏省无锡市丁蜀区九年级物理第一学期期末综合测试试题含答案，共9页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．生活中我们常看到“白气”，下列有关“白气”形成的说法中正确的是( )
A．文艺演出时舞台上经常释放“白气”，这是干冰在常温下的升华现象
B．夏天从冰箱里取出的冰棍周围冒“白气”，这是空气中水蒸气凝华的现象
C．深秋清晨的河面上经常出现“白气”，这是河面上水蒸气汽化的现象
D．冬天水烧开后壶嘴处喷出“白气”，这是壶嘴喷出水蒸气液化的现象
2．关于温度、热量和内能，下列说法正确的是（ ）
A．温度高的物体内能一定大，温度低的物体内能一定小
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．物体的温度越高，所含热量越多
D．内能小的物体也可能将热量传递给内能大的物体
3．在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线的斜率和面积也具有特定的物理意义．对图中的两个图象所包含的信息的理解，错误的是
A．图a中的斜率越大，表示物质的密度越大
B．图a中阴影部分面积表示该物质的密度大小
C．图b中水平直线表示物体做匀速直线运动
D．图b中阴影部分面积表示该物体在对应时间内通过的路程

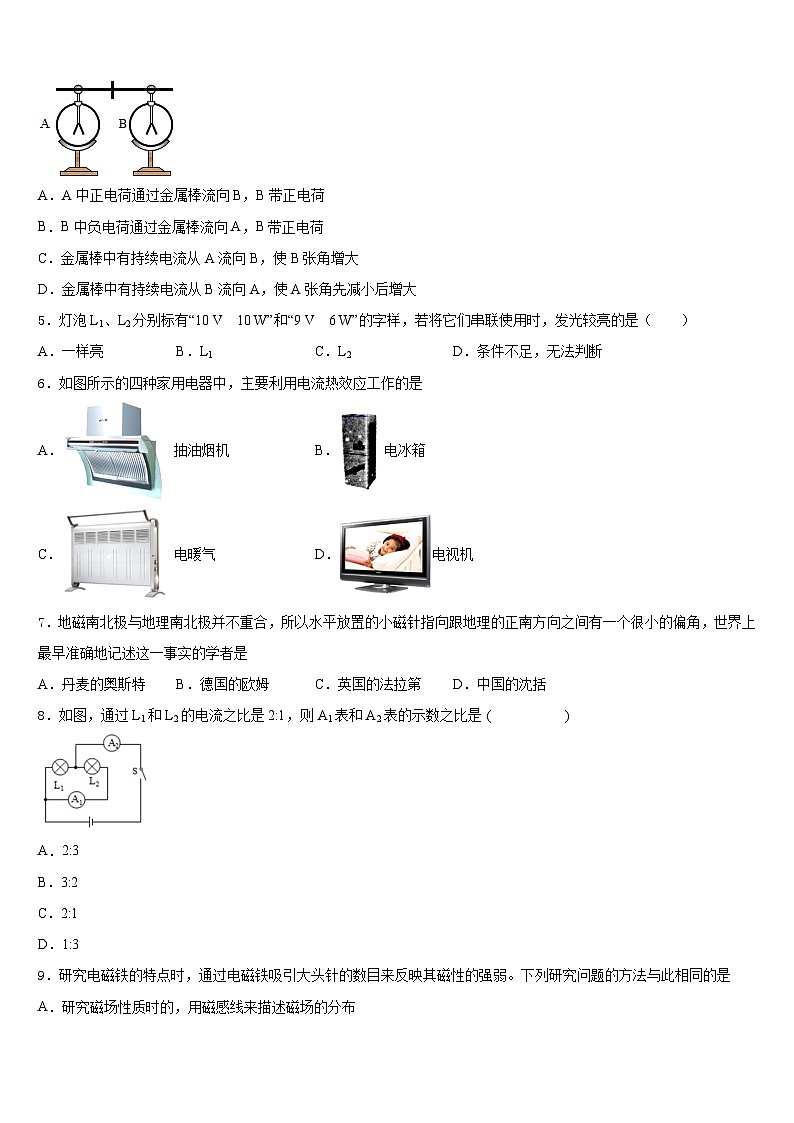

4．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（ ）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
5．灯泡L1、L2分别标有“10 V 10 W”和“9 V 6 W”的字样，若将它们串联使用时，发光较亮的是（ ）
A．一样亮B．L1C．L2D．条件不足，无法判断
6．如图所示的四种家用电器中，主要利用电流热效应工作的是
A． 抽油烟机B．电冰箱
C． 电暖气D．电视机
7．地磁南北极与地理南北极并不重合，所以水平放置的小磁针指向跟地理的正南方向之间有一个很小的偏角，世界上最早准确地记述这一事实的学者是
A．丹麦的奥斯特B．德国的欧姆C．英国的法拉第D．中国的沈括
8．如图，通过L1和L2的电流之比是2:1，则A1表和A2表的示数之比是 ( )
A．2:3
B．3:2
C．2:1
D．1:3
9．研究电磁铁的特点时，通过电磁铁吸引大头针的数目来反映其磁性的强弱。下列研究问题的方法与此相同的是
A．研究磁场性质时的，用磁感线来描述磁场的分布
B．研究电流的热效应时，通过形管两边液面高度差的大小来反映电阻丝产生的热量多少

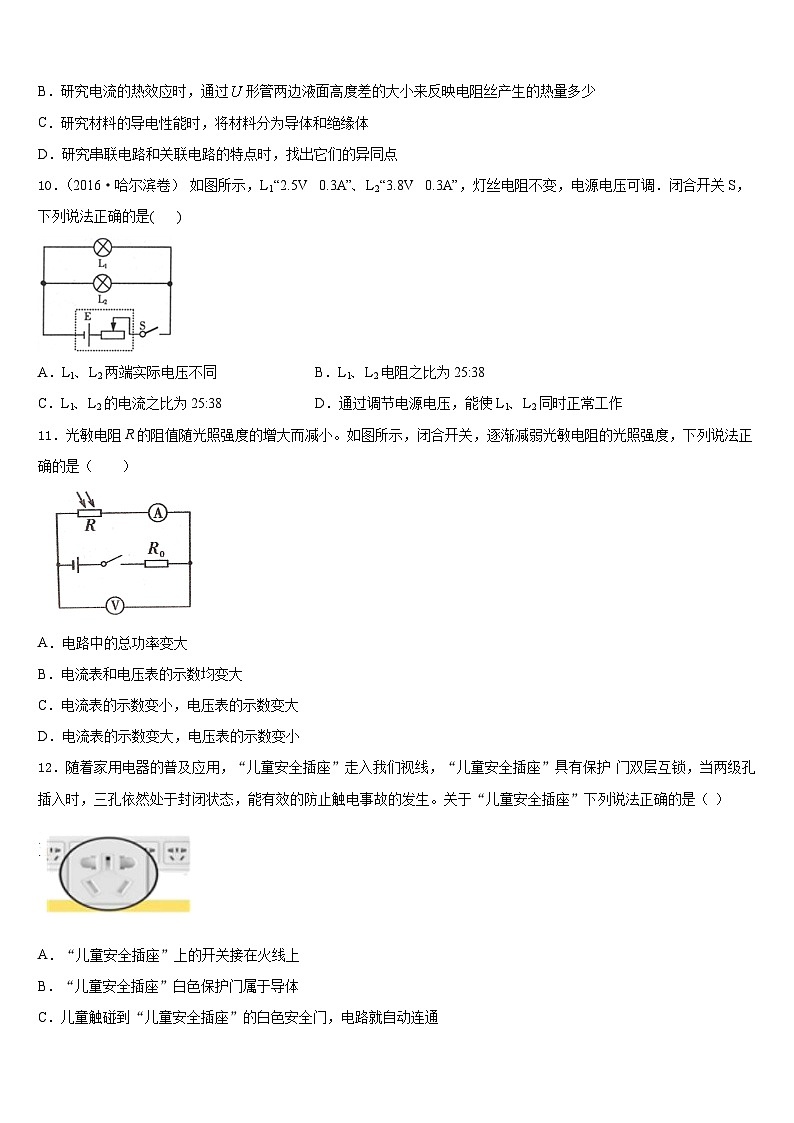

C．研究材料的导电性能时，将材料分为导体和绝缘体
D．研究串联电路和关联电路的特点时，找出它们的异同点
10．（2016·哈尔滨卷） 如图所示，L1“2.5V 0.3A”、L2“3.8V 0.3A”，灯丝电阻不变，电源电压可调．闭合开关S，下列说法正确的是( )
A．L1、L2两端实际电压不同B．L1、L2电阻之比为25:38
C．L1、L2的电流之比为25:38D．通过调节电源电压，能使L1、L2同时正常工作
11．光敏电阻R的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（ ）
A．电路中的总功率变大
B．电流表和电压表的示数均变大
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变大，电压表的示数变小
12．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护 门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（ ）
A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
二、填空题（每题5分，共4题，20分）
13．如图所示，A和B分别是两个阻值不同的电阻RA和RB的电流和电压关系图，则两个电阻阻值大小关系为RA___RB（选填“＞”、“＜”或“=”），若两个电阻并联，并联总电阻的图像在区域___（选填“I”、“Ⅱ”或“III” ）。
14．家用热水器功率2000W，正常工作7min，消耗电能是______ J，若能量利用率是80%，这些能量被水吸收，能使50kg的水，温度升高________℃。
15．如图所示，是小明家的电能表以及该表某月初、月末的两次读数，由图可知，他家在该月消耗的电能为__________ kW•h， 如每度电0.5元，则小明家该月需付电费__________元。
16．如图所示，弹簧下悬挂一块条形磁体，磁体下方有一电磁铁，闭合开关后，为使弹簧伸长，滑动变阻器滑片P向________（“左”或“右”）端移动。
三、实验题（共12分）
17．（4分） (1)如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了_____；断开开关，小磁针在_______的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了_______。
(2)探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后________（填写操作法）玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与________周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时________（N/S）极的指向就是该点处磁场的方向。如图丙所示的两个通电螺线管会相互________。
18．（4分）实验课上，同学们在做“测量小灯泡的功率”的实验。
（1）实验桌上提供的器材有：A干电池3节、B电流表、C电压表、D滑动变阻器（20Ω 2A）、E滑动变阻器（5Ω 3A）、F小灯泡（额定电压为2.5V）、开关及导线，如图所示。
①上述器材中，滑动变阻器应该选择_________（选填器材前的字母）；
②在选定器材后，小明观察了一下电表，举手向老师要了一把如图所示的小螺丝刀，请问小明将要进行的操作是：__________________.
（2）请在虚线框中画出“测量小灯泡的功率”的实验电路图________；
（3）小明按照电路图连接实物电路，当接上最后一根导线时，小灯泡就亮了，造成这一现象的原因是：___________________________；
（4）下表是小明在实验中所测得的数据和观察到的小灯泡亮度情况：
①由实验可知，小灯泡的额定功率为_________W，小灯泡实际功率越_________（大/小）灯泡越亮。
②若小灯泡的额定功率为P0与某次工作时的实际功率P1满足P0=4P1，则以下关于额定电流I0与实际电流I1的数值关系，你认为最有可能的是_________。
A．I0=1.5I1 B．I0=2I1 C．I0=3I1 D．I0=4I1
19．（4分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）为了验证上述猜想①，应该选用编号为_______的两根电阻丝进行实验；分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是长度和横截面积相同时，_____；
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的阻值变化情况，老师指出：此实验中这种方法不可取，这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化_______(选填“明显”或“不明显”)；
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝输电线，这样就______了输电线的电阻，从而可以_______输电线上的电能损失(均选填“增大”或“减小”)。
四、作图题（共16分）
20．（8分）如图，请将下列元件连接成符合安全用电要求的家庭电路。
（_______________）
21．（8分）根据左侧电路实物图，在右侧画出对应的电路图．
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压为9V，灯泡L上标有“6V 1.2W”的字样，闭合开关S，灯泡恰好正常发光，求此时：
（1）通过灯泡L的电流；
（2）电阻R的阻值；
（3）整个电路消耗的电功率．
23．（12分）如图甲所示的电路，电源电压为4.5V且保持不变。小灯泡L标有“2.5V 0.25A”字样，滑动变阻器R的最大值为30Ω，电流表的量程为0～0.6A，电压表的量程为0～3V。求：
(1)小灯泡的额定功率是多少？
(2)闭合开关S，将变阻器R的滑片P调到中点时，电压表的示数为3V，此时小灯泡的实际功率是多少W？
(3)闭合开关S，移动变阻器的滑片P，小灯泡L的I﹣U图象如图乙所示。在保证各元件安全的情况下，滑动变阻器R允许接入电路的最小阻值是多少Ω？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、B
5、C
6、C
7、D
8、D
9、B
10、B
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、﹥ III
14、8.4×105 3.2
15、90 45
16、右
三、实验题（共12分）
17、通电导体周围存在磁场 地磁场 磁场方向与电流方向有关 敲打或敲击 条形磁体 N 排斥
18、D 对电表进行调零 连接电路时，开关没有断开 0.75 大 A
19、A、B 导体的电阻与导体的材料有关 不明显 减小 减小
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.2A；（2）15Ω；（3）1.8W
23、 (1) 0.625W；(2) 0.3W ；(3) 8Ω
实验序号
电压表的示数U/V
电流表的示数I/A
小灯泡的亮度
①
1.0
0.20
较暗
②
2.5
0.30
亮
③
3.0
0.33
过亮
序号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
