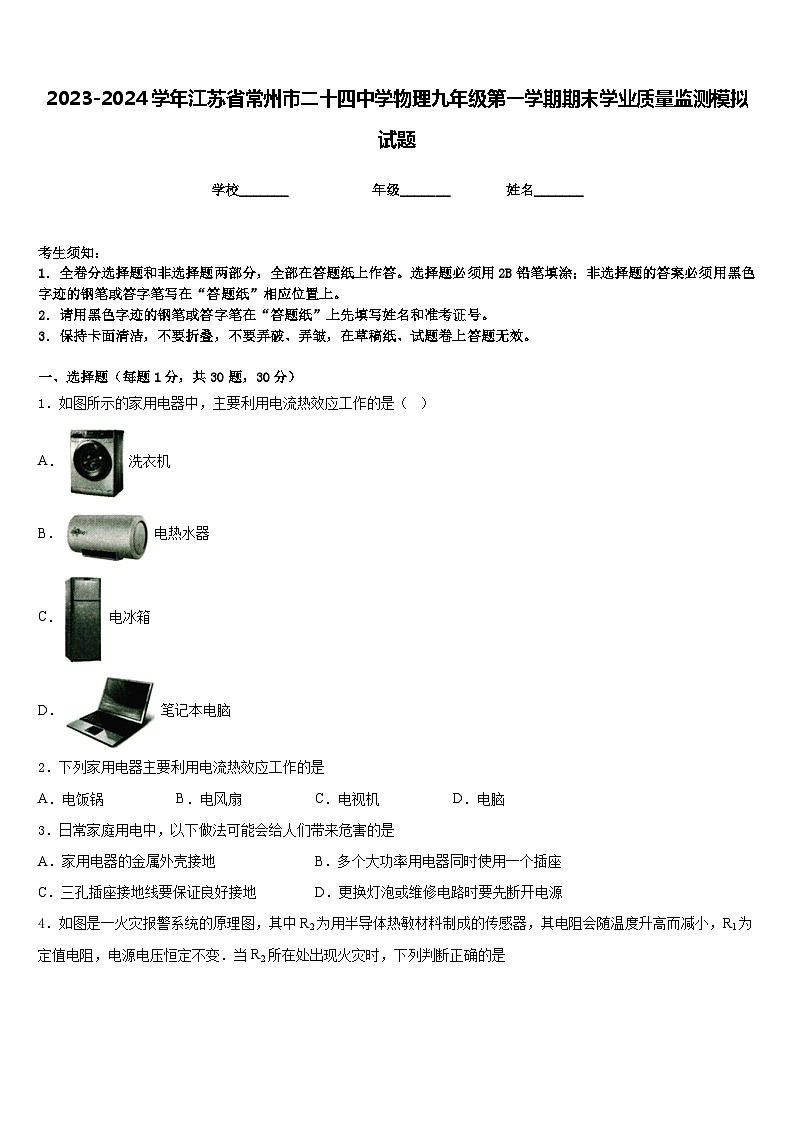

2023-2024学年江苏省常州市二十四中学物理九年级第一学期期末学业质量监测模拟试题含答案

这是一份2023-2024学年江苏省常州市二十四中学物理九年级第一学期期末学业质量监测模拟试题含答案，共8页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的家用电器中，主要利用电流热效应工作的是（ ）
A．洗衣机
B．电热水器
C．电冰箱
D．笔记本电脑
2．下列家用电器主要利用电流热效应工作的是
A．电饭锅B．电风扇C．电视机D．电脑
3．日常家庭用电中，以下做法可能会给人们带来危害的是
A．家用电器的金属外壳接地B．多个大功率用电器同时使用一个插座
C．三孔插座接地线要保证良好接地D．更换灯泡或维修电路时要先断开电源

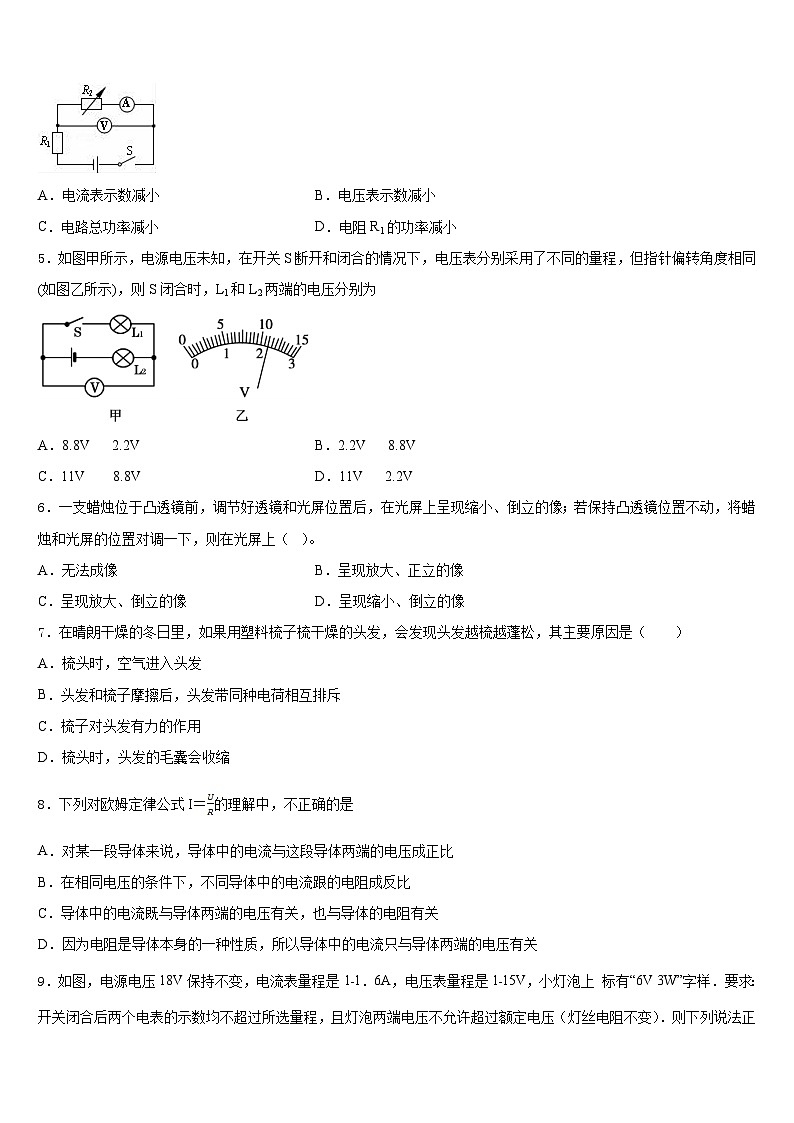

4．如图是一火灾报警系统的原理图，其中R2为用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，R1为定值电阻，电源电压恒定不变．当R2所在处出现火灾时，下列判断正确的是
A．电流表示数减小B．电压表示数减小
C．电路总功率减小D．电阻R1的功率减小
5．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同(如图乙所示)，则S闭合时，L1和L2两端的电压分别为
A．8.8V 2.2VB．2.2V 8.8V
C．11V 8.8VD．11V 2.2V
6．一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小、倒立的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上（ ）。
A．无法成像B．呈现放大、正立的像
C．呈现放大、倒立的像D．呈现缩小、倒立的像
7．在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松，其主要原因是（ ）
A．梳头时，空气进入头发
B．头发和梳子摩擦后，头发带同种电荷相互排斥
C．梳子对头发有力的作用
D．梳头时，头发的毛囊会收缩
8．下列对欧姆定律公式I＝的理解中，不正确的是
A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比
B．在相同电压的条件下，不同导体中的电流跟的电阻成反比
C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关
D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关

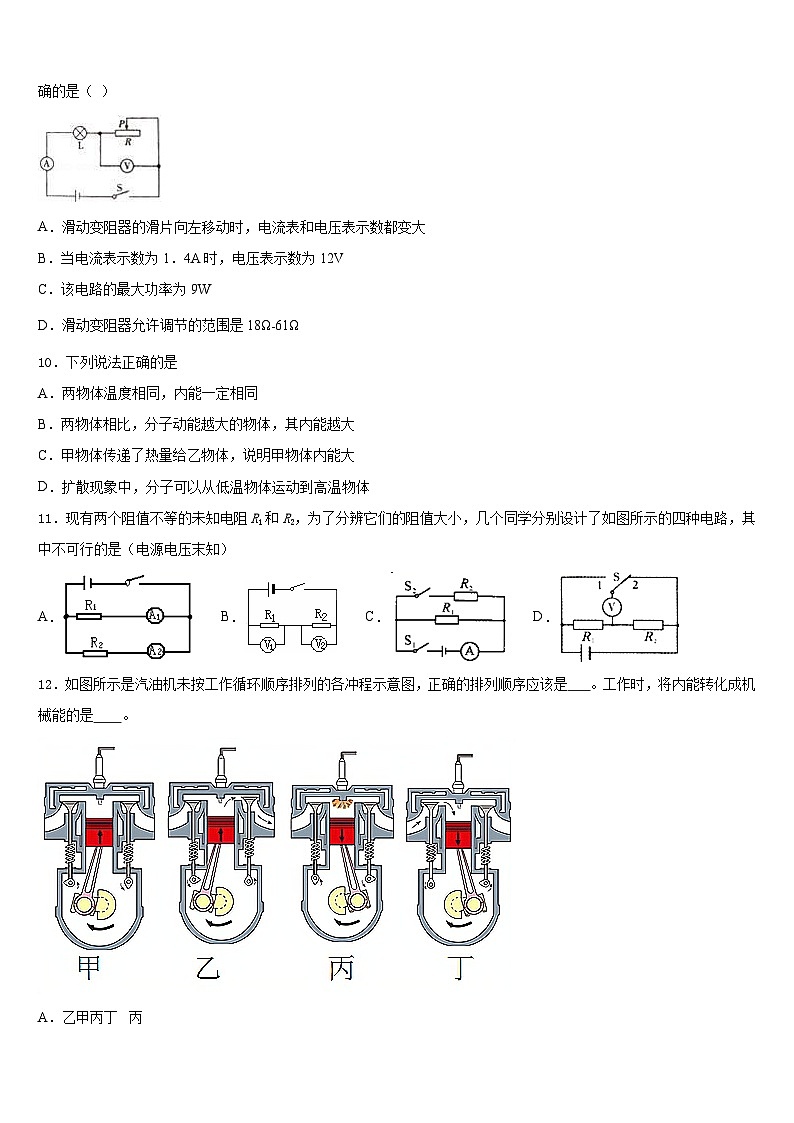

9．如图，电源电压18V保持不变，电流表量程是1﹣1．6A，电压表量程是1﹣15V，小灯泡上 标有“6V 3W”字样．要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是（ ）
A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大
B．当电流表示数为1．4A时，电压表示数为12V
C．该电路的最大功率为9W
D．滑动变阻器允许调节的范围是18Ω﹣61Ω
10．下列说法正确的是
A．两物体温度相同，内能一定相同
B．两物体相比，分子动能越大的物体，其内能越大
C．甲物体传递了热量给乙物体，说明甲物体内能大
D．扩散现象中，分子可以从低温物体运动到高温物体
11．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（电源电压末知）
A． B． C． D．
12．如图所示是汽油机未按工作循环顺序排列的各冲程示意图，正确的排列顺序应该是 。工作时，将内能转化成机械能的是 。
A．乙甲丙丁 丙
B．丁甲丙乙 丙
C．丁甲丙乙 甲
D．甲丙丁乙 甲
二、填空题（每题5分，共4题，20分）
13．如图所示，开关闭合后，电压表的示数为6V，开关断开后，电压表的示数为4V．如果电源电压不变，则电源电压为_____V，开关断开后L1的电压为_____V。
14．阻值为R1=20Ω，R2=5Ω的两电阻，串联在电路中，则这两电阻两端的电压之比U1：U2=_______，把它们并联起来后的总电阻为______Ω。
15．发光二极管具有_____ 特性．两只水果点亮了一只发光二极管（如图），此时水果是这个电路里的_____（选填“用电器”或“电源”），两水果之间是_____（填“串联”或“并联”），现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间_____（选填“有”或“没有”）电压．
16．在家用电器调查活动中，小明让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器的实际功率为______W；从安全用电的角度考虑，热水器的电源线比冰箱的要________（选填“粗”或“细”）。
三、实验题（共12分）
17．（4分）用如图所示的装置做“探究电流相同时，通过导体产生的热量与电阻大小的关系”的实验．(甲、乙是两完全相同的密闭容器．闭合开关前，A、B两U形管内液面相平)
(1)由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的________来显示甲、乙两容器内空气温度的变化，这里采用了________的探究方法。
(2)通过对比观察，________(选填“甲”或“乙”)容器中的电阻产生的热量较多。由此可知，在电流和通电时间相同时，电阻越________，导体产生的热量越多。
18．（4分）如图1是“比较不同物质吸热的情况”的实验装置，两个相同的烧杯中分别装有质量相等的水和食用油。
（1）选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内_______________。
（2）图2中能合理反映该实验结果的图像是_______（选填“甲”、“乙”或“丙”）。
（3）若水的质量为0.2kg，温度从20℃上升到70℃，则水吸收的热量为______J。[水的比热容为4.2×103J/（kg·℃）]
19．（4分）如图是小明“探究串联电路电流特点”的实验电路图：
（1）上表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显有误，其电流值是___，造成错误的原因是___.
（2）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。则甲的问题是___； 乙的问题是：___.
（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是（______）
A．通过不发光的灯泡的电流比发光的小
B．灯泡的灯丝断了
C．灯泡被短路
D．小灯泡靠近负极
四、作图题（共16分）
20．（8分）根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极，磁感线方向（任选一根标出即可）和电源“+”、“-”极．
21．（8分）将两只滑动变阻器串联如图所示，如果把a、b两根导线接入某电路后，要使这两只滑动变阻器的总电阻最小，请在图上标出两只滑动变阻器的滑片移动后的位置。
（______）
五、计算题（共22分）
22．（10分）如图是一种测定油箱内油量的装置图，电流表示数的大小反映油量的多少。R是滑动变阻器，滑杆可以绕O点转动。油箱中的油量从最大降至最小时，浮子带动滑杆从滑动变阻器的最下端移到最上端，从而改变电路中电流表的示数。电源电压保持不变，若滑动变阻器R的最大阻值为20Ω，R0＝40Ω，当油箱中的油量最小时，电流表示数为0.2A。求：
（1）电源电压是多少？
（2）当油箱油量最大时，电路中的电流是多少？
（3）当油箱油量最小时，通电10min滑动变阻器R消耗的电能是多少？
23．（12分）某品牌电饭煲工作原理如图所示，R1和R2均为电热丝（假设它们的电阻值不变）。求：
(1)电饭煲在加热档正常工作10min所消耗的电能
(2)电热丝R1和R2的阻值
(3)假设在用电高峰时，电路实际电压为198V，电饭煲在加热档的实际功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、B
4、B
5、B
6、C
7、B
8、D
9、C
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、6 2
14、4∶1 4
15、单向导电 电源 串联 有
16、2100 粗
三、实验题（共12分）
17、高度差 转换 乙 大
18、吸收的热量相同 乙 4.2×104
19、1.5A 接的电流表的小量程却按照大量程读数 电流表正负接线柱接反 电流表量程选大了 C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12V；(2)0.3A；(4) 480J。
23、 (1) ；(2)44Ω， 1056Ω；(3) 891W
电流表的位置
a
b
c
电流I/A
0.3
0.3
1.5
XX牌电饭煲
额定电压
220
额定功率
加热档
1100W
保温档
44W
