2023-2024学年广东省肇庆市端州区九年级物理第一学期期末调研模拟试题含答案
展开
这是一份2023-2024学年广东省肇庆市端州区九年级物理第一学期期末调研模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列四种电器中，利用电流热效应工作的是：（ ）
A．洗衣机B．录音机C．电视机D．电饭锅
2．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
3．如图所示电路，电源电压不变。闭合开关 S，当滑片 P 置于变阻器的 b 端时，电压表的示数为6V，当滑片 P 置于变阻器的中点时，电压表的示数变化了 2V，从 P 置于中点开始在 20s 内定值电 阻 R1 产生的热量为 64J，则下列判断正确的是
A．R1 的阻值为 10Ω
B．滑动变阻器 R 的最大阻值为 20Ω
C．电源电压为 10V
D．R1 先后两次消耗的电功率之比为 3：4
4．如图所示的电路，闭合开关后会发生的现象是（ ）
A．两表指针均有明显偏转B．电流表指针有明显偏转，电压表指针几乎不动
C．电压表指针有明显偏转，电流表指针几乎不动D．两表指针均几乎不动
5．能源是人们生活和社会发展的基石，信息和材料是社会发展的保障。下列有关能源、信息和材料的说法正确的是（ ）
A．核电站是利用核聚变来发电的
B．我国自主建立的北斗卫星定位系统，主要是用超声波来传递信息的
C．光纤通信是光在光导纤维中多次发生折射来传递信息的
D．煤、石油和天然气是一次能源，也是不可再生能源
6．下列现象中，不能说明分子处在永不停息的无规则运动中的是（ ）
A．花开时香气扑鼻
B．扫地时尘土飞扬
C．红墨水在水中散开
D．衣柜里的樟脑丸过一段时间变小了
7．如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路

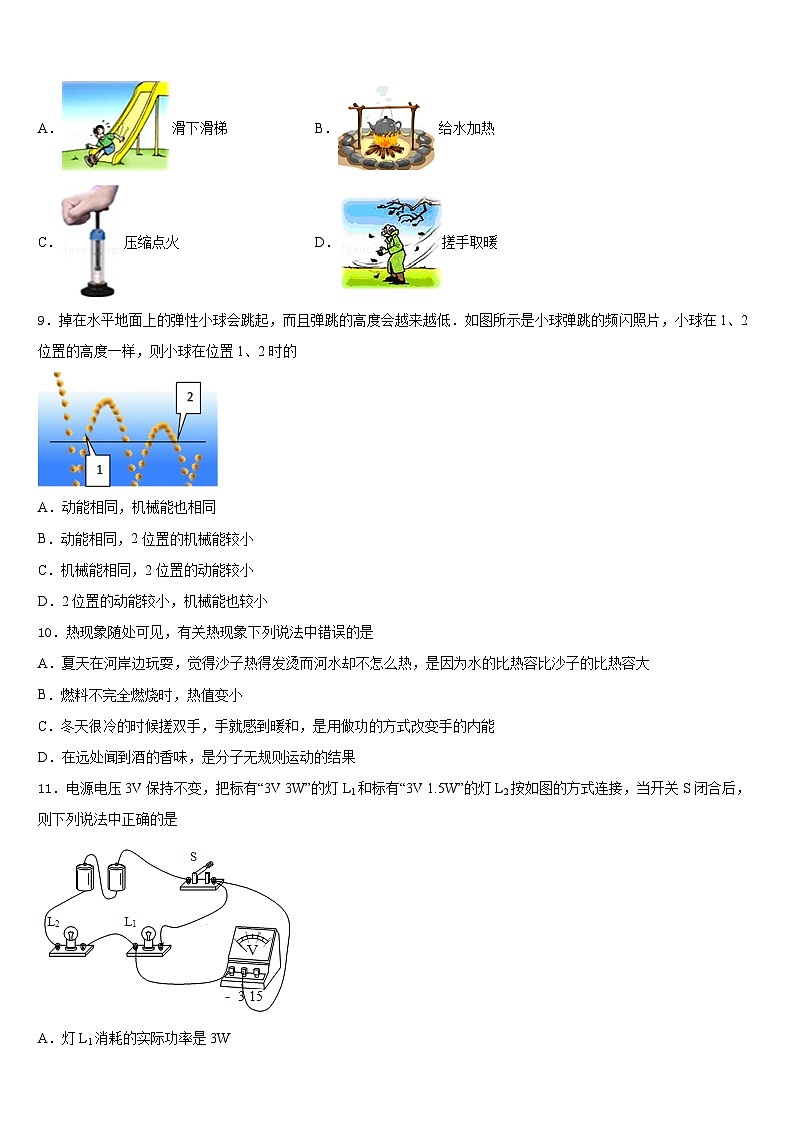

8．如图所示的各种情景，属于热传递改变物体内能的是
A．滑下滑梯B．给水加热
C．压缩点火D．搓手取暖
9．掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低．如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的
A．动能相同，机械能也相同
B．动能相同，2位置的机械能较小
C．机械能相同，2位置的动能较小
D．2位置的动能较小，机械能也较小
10．热现象随处可见，有关热现象下列说法中错误的是
A．夏天在河岸边玩耍，觉得沙子热得发烫而河水却不怎么热，是因为水的比热容比沙子的比热容大
B．燃料不完全燃烧时，热值变小
C．冬天很冷的时候搓双手，手就感到暖和，是用做功的方式改变手的内能
D．在远处闻到酒的香味，是分子无规则运动的结果
11．电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是
A．灯L1消耗的实际功率是3W
B．灯L2消耗的实际功率是1.5W
C．两灯消耗的总功率是1W
D．电压表的示数与电源电压之比是1:2
12．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2:3；当开关S和S1都闭合；甲、乙两表为电压表时，两电压表示数V甲：V乙和R1、R2消耗的功率P′1：P′2分别为（ ）
A．5:2 2:3B．2:3 4:9
C．5:2 3:2 .D．2:3 9:4
二、填空题（每题5分，共4题，20分）
13．在学习“磁体具有磁性”时，老师做了如图所示的实验：将一磁体靠近悬挂着的钢棒，钢棒会被磁体吸引。请你从场的角度解释钢棒被磁体吸引的原因：__________________________________________。
14．秋天，将在干燥的头发上梳过的塑料梳子靠近碎纸片，碎纸片会被_______(选填“吸引”或“排斥”)；当梳子靠近带负电的小球，小球被排斥，说明梳子带_______(选填“正”或“负”)电。
15．如图所示，R1＝20Ω，R2的阻值80Ω，电源电压10V，当P从a滑向b时，电流表的示数变化范围是_____，电压表的示数变化范围是_____。
16．客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光（如图所示）．已知家庭电路电压为220V，每只灯工作时电阻为1100Ω，则此时通过开关的电流为_____A，不亮的那一盏灯_____（选填：断路、被短接）了．
三、实验题（共12分）
17．（4分）某同学在做“比较不同物质吸热能力”的实验时，使用相同的电加热器给水和食用油加热（假设实验过程中加热器放出的热量全部被液体吸收），他得到如下数据：
（1）从表中的数据可知，水和食用油_______（选填“质量”或“体积”）相同。
（2）加热6min时，食用油的温度比水的温度高，此时食用油吸收的热量_______（填“大于”、“小于”或“等于”）水吸收的热量。
（3）实验表明，在相同条件下吸热能力更强的是_________（选填“水”或“食用油”）。
18．（4分）如下图所示，是测量小灯泡电功率的实物元件图，其中电源是由三只新蓄电池（每节电压2V）组成，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（00.6A、03A），电压表（03V、015V）：
(1)本实验的原理是：__________；
(2)请用笔画线代替导线，把图中的电路元件连接成完整的实验电路；（要求：滑片P向左移时灯变亮，且连线不得交叉）
（_________）
(3)小明按正确操作连接好电路，闭合开关后灯不亮，电压表示数接近电源电压，电流表无示数，则故障原因可能是______________；
(4)排除故障后，在测量小灯泡的额定功率时，应先调节滑动变阻器，使小灯泡两端电压为______V，再测出电路中的电流，即可计算出额定功率；若小灯泡两端实际电压为额定电压的1.2倍，则实际功率为额定功率的________倍；（灯泡阻值不变）
(5)实际测量过程中小刚发现电压表015V量程已损坏（另一量程完好），但他仍想利用现有器材测出小灯泡的额定功率，请你帮小刚重新设计新的电路图并画在题中的方框内；
（_________）
(6)小刚按重新设计的电路图继续实验，调节滑动变阻器滑片，使电压表示数为________V时，小灯泡正常发光，此时电流表示数如图所示，则小灯泡的额定功率是_______W。
19．（4分）小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
（1）在图甲中，用笔画线代替导线将电路连接完整。
（________）
（2）连接电路时，开关必须断开，滑动变阻器的滑片应移到最______（选填：“左”或“右”）端。
（3）当电压表的示数达到2V时，电流表的示数如图乙所示，其读数I1＝______A，此时，灯泡的功率P1＝______W，为使灯泡正常发光，应将滑片向______（选填：“左”或“右”）移动。
（4）小灯泡的电流与电压关系曲线如图丙所示。若小灯泡的额定电压U0与实际电压U1的关系为U0＝2U1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是______（选填：“P0＝3P1”、“P0＝4P1”或“P0＝5P1”）。
（5）测量结束后，应先______，拆除______两端导线后，再拆除其他导线并整理好器材。
四、作图题（共16分）
20．（8分）如图所示，R1=15Ω，电压表示数为6V，电流表示数为0.2A，已知图中矩形框内的电阻只能是下面四个电阻中两个的连接，这四个电阻是：R2=10Ω，R3=20Ω，R4=40Ω，R5=120Ω。请在虚线框内作图表示，并把电路图连完整。
21．（8分）根据图所示的电路图，用笔画线代替导线根据下图所示的实际电路，在右面的虚线框内画出电路图。
（____）
五、计算题（共22分）
22．（10分）如图所示，正方体A的边长为0.2米，密度为2000千克/米3，若沿正方体A的上表面挖去一底面积为0.02米2，高为h的圆柱体C，剩余部分为物体B，如图B和C，若要使B、C对地面的压强相等。求：
（1）正方体A的质量；
（2）正方体A对水平地面的压强；
（3）h可能的值。
23．（12分）如图所示，电阻R1＝15Ω，电源电压保持不变，闭合开关S，电流表A1示数为0.6A，电流表A的示数为1.8A，求：
(1)R1两端的电压；
(2)R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、C
5、D
6、B
7、B
8、B
9、D
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、磁体周围存在磁场，钢棒被磁化为磁体后，磁场对放入其中的磁体有力的作用
14、吸引 负
15、0.5A～0.1A 0～8V
16、1 断路
三、实验题（共12分）
17、质量 等于 水
18、P=UI 小灯泡断路 3.8 1.44 2.2 1.52
19、 右 0.36 0.72 左 P0＝3P1 断开开关 干电池或电源
四、作图题（共16分）
20、或
21、
五、计算题（共22分）
22、（1）16千克；（2）3920Pa；（3）0.2米或0.13米。
23、 (1)9V； (2)7.5Ω。
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
