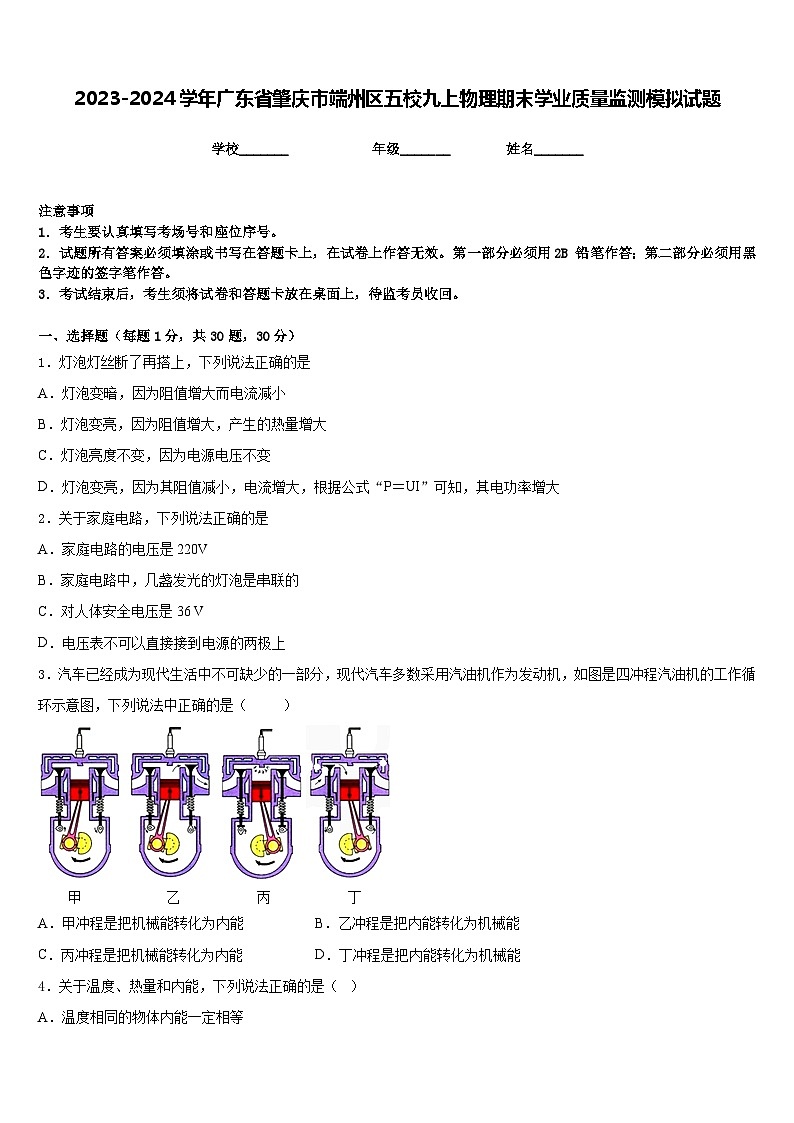

2023-2024学年广东省肇庆市端州区五校九上物理期末学业质量监测模拟试题含答案

这是一份2023-2024学年广东省肇庆市端州区五校九上物理期末学业质量监测模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，以下火情，可以用水进行扑救的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．灯泡灯丝断了再搭上，下列说法正确的是
A．灯泡变暗，因为阻值增大而电流减小
B．灯泡变亮，因为阻值增大，产生的热量增大
C．灯泡亮度不变，因为电源电压不变
D．灯泡变亮，因为其阻值减小，电流增大，根据公式“P＝UI”可知，其电功率增大
2．关于家庭电路，下列说法正确的是
A．家庭电路的电压是220V
B．家庭电路中，几盏发光的灯泡是串联的
C．对人体安全电压是36 V
D．电压表不可以直接接到电源的两极上
3．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如图是四冲程汽油机的工作循环示意图，下列说法中正确的是（ ）
A．甲冲程是把机械能转化为内能B．乙冲程是把内能转化为机械能
C．丙冲程是把机械能转化为内能D．丁冲程是把内能转化为机械能

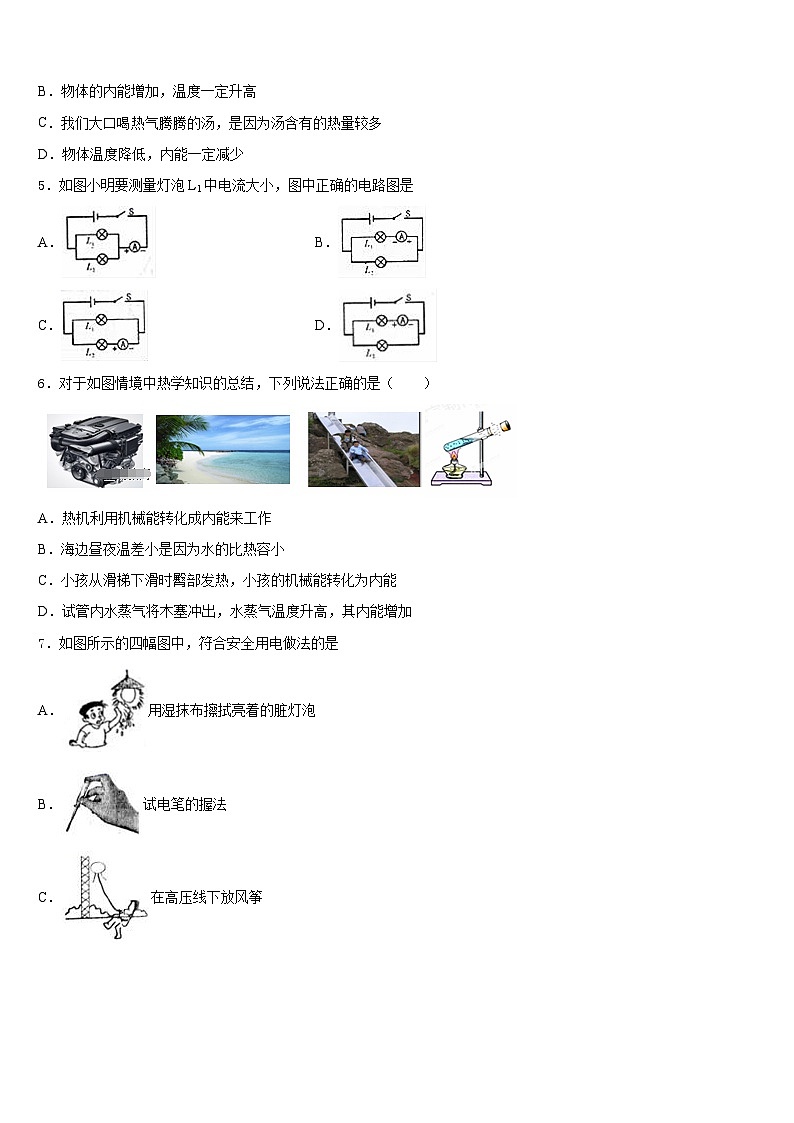

4．关于温度、热量和内能，下列说法正确的是（ ）
A．温度相同的物体内能一定相等
B．物体的内能増加，温度一定升高
C．我们大口喝热气腾腾的汤，是因为汤含有的热量较多
D．物体温度降低，内能一定减少
5．如图小明要测量灯泡L1中电流大小，图中正确的电路图是
A．B．
C．D．
6．对于如图情境中热学知识的总结，下列说法正确的是（ ）

A．热机利用机械能转化成内能来工作
B．海边昼夜温差小是因为水的比热容小
C．小孩从滑梯下滑时臀部发热，小孩的机械能转化为内能
D．试管内水蒸气将木塞冲出，水蒸气温度升高，其内能增加
7．如图所示的四幅图中，符合安全用电做法的是
A．用湿抹布擦拭亮着的脏灯泡
B．试电笔的握法
C．在高压线下放风筝
D．多个大功率用电器同时使用一个插座
8．以下火情，可以用水进行扑救的是（ ）
A．电器起火B．油锅起火C．汽油起火D．轮胎起火
9．下列符合交通路口安装的过斑马线的红、绿信号灯工作情况的电路图是（ ）
A．B．
C．D．
10．如图所示，当带电体接触验电器的金属球时，下列说法正确的是
A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
11．某同学利用图示电路研究并联电路电流的规律．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是（ ）
A．小灯泡Ll发生短路
B．小灯泡L2发生短路
C．电流表使用的量程小了
D．电流表的接线柱接反了
12．汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．对于磁针的装置方法，我国宋代学者_______做了四种实验：将磁针横贯灯芯浮在水上，将磁针架在碗沿或指甲上，用丝线将磁针悬挂起来。他指出悬丝法最优。小磁针静止时N极总是指向地理_______（选填“北”或“南”）方，这说明地球周围存在_______，同时他还发现了地磁偏角。
14．如图是在省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是_________（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发带_______种（选填“同”或“异”）电荷互相_________（选填“排斥”或者“吸引”）而使头发竖起来。
15．如图所示是四冲程汽油机的两个冲程，图甲所示的是汽油机的_____冲程，图乙所示的冲程是_____能转化为_____能．
16．小明在烧杯中加入盐水，将锌片和铜片部分浸入盐水中，组成一个盐水电池，他用电压表测量这个自制电池的电压，其现象如图所示。通过现象可判断铜片相当于盐水电池的_________极，你判断的根据是：_________。
三、实验题（共12分）
17．（4分）某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是__________．在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是___________．
18．（4分）实验小组同学在探究“电功率跟电压、电流的关系”时，所选器材：电源、标有“ 2.5V 0.3A”的灯泡Ll和“ 0.3A”的L2，电流表、电压表、开关、导线若干。
(1)为了探究电功率跟电压的关系，设计如图甲所示电路。
①将两灯连接成串联电路的目的是___________；
②根据上表实验中收集的信息，分析得出结论：__________________________________；
(2)小组同学利用原有器材设计如乙图所示电路，继续探究电功率跟电流的关系．如果按照图乙的电路图进行实验，存在的安全隐患是：_______，可以采取的措施是： ____。
19．（4分）为了探究电流产生的热量跟什么因索有关。小宇设计了如下图所示的甲、乙两套实验装置；
（1）当电流通过电阻丝后，热量使小盒内的空气发生_______现象，方便研究；
（2）此实验是通过对比观察装置中的_______来反映电流产生热量的多少，这是_______法；
（3）为了便于比较两种电阻丝通过电流后产生热量的多少，同套实验装置的两瓶中要装入_______、_______相同的空气；
（4）图甲装置可探究电流产生的热量与_______的关系：用图乙装置进行实验后，可得到的结论是：_______。
四、作图题（共16分）
20．（8分）如图，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时如图状态。请从导线P端出发，在铁棒的“左支”上绕几匝，连接上导线DE，接着在铁棒的“右支”上绕几匝，连接到导线的M端。绕线完毕后至少画一条磁感线。
（_____）
21．（8分）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂。
五、计算题（共22分）
22．（10分）小明利用电能表和停表测量家中电热水器的实际功率．他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表[标有“1800r/( kW•h)”]的铝盘转过200r所用的时间是400s．（热水器电热丝的阻值不变）求：
（1）热水器的实际功率；
（2）通过热水器的电流；
（3）如图所示是小明家的供电线路．已知此时供电站输出的电压是220V，则供电站距他家多远．(已知每km导线的电阻为5Ω)
23．（12分）如图所示为2010年世博会主题馆的模型图，如果该模型全部由实心不锈钢制成，测得它的体积为0.02米，求该模型的质量．（不锈钢的密度为千克/米）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、A
4、D
5、D
6、C
7、B
8、D
9、C
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、沈括 北 磁场
14、导体 同 排斥
15、做功 机械 内
16、正 电压表指针正向偏转，说明电压表正接线柱连接的是电源正极
三、实验题（共12分）
17、保护电路 电阻 改变定值电阻两端的电压
18、控制通过两个灯泡的电流相等 电流一定时，电压越大，灯泡越亮，电功率越大 电源电压大于两灯各自的额定电压，易烧坏小灯泡 详见解析
19、膨胀 U型管中液面高度差 转换 质量 初温 电阻 在电阻相同、通电时间相同的情况下，通过电阻的电流越大，电阻产生的热量越多
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、1000W，5A．2km
23、160千克
灯L1和L2串联
发光情况
电压/V
灯L1
暗
2.4
灯L2
亮
3.6
