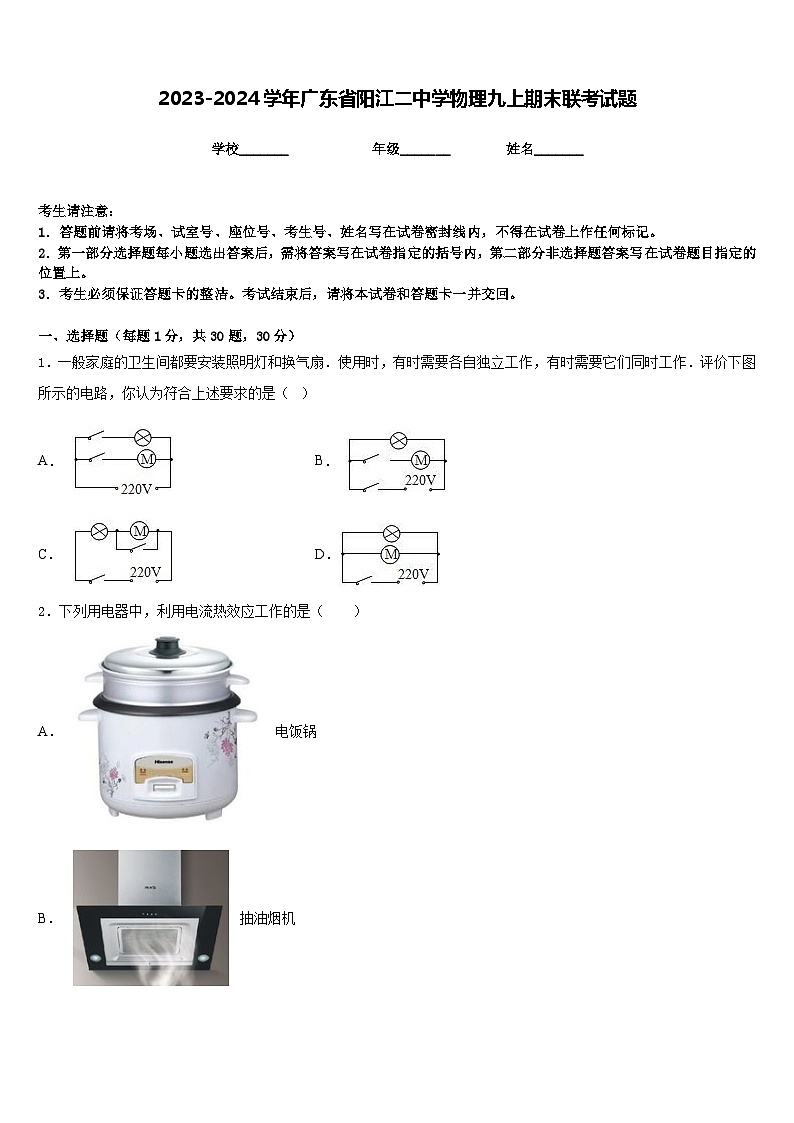

2023-2024学年广东省阳江二中学物理九上期末联考试题含答案

这是一份2023-2024学年广东省阳江二中学物理九上期末联考试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，甲、乙两用电器的电功率之比为2，甲乙两用电器电功率之比为1等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．一般家庭的卫生间都要安装照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它们同时工作．评价下图所示的电路，你认为符合上述要求的是（ ）
A．B．
C．D．
2．下列用电器中，利用电流热效应工作的是（ ）
A．电饭锅
B．抽油烟机
C．电视机
D．笔记本电脑
3．市教育局明确要求全市所有中小学均为无烟学校，各学校会议室里均张贴了如图所示的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，其他人都在被动吸烟，这是因为（ ）
A．物质是由分子组成的B．分子之间有作用力
C．分子之间有间隙D．分子在不停地运动
4．下列用电器在正常工作时消耗相同的电能，产生热量最多的是（ ）
A．笔记本电脑B．电视机
C．电饭煲D．电风扇
5．甲、乙两用电器的电功率之比为2:3，消耗的电能之比为4:3，则工作时间之比为（ ）
A．8:9B．1:1
C．1:2D．2:1

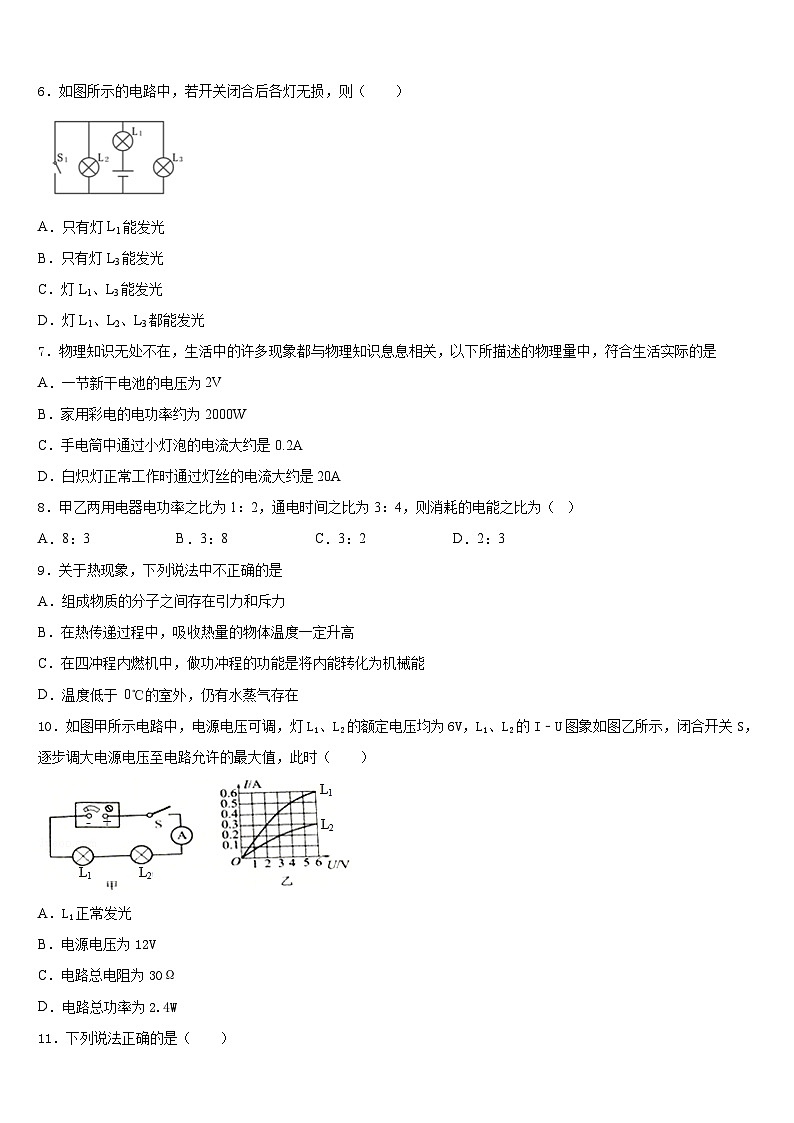

6．如图所示的电路中，若开关闭合后各灯无损，则（ ）
A．只有灯L1能发光
B．只有灯L3能发光
C．灯L1、L3能发光
D．灯L1、L2、L3都能发光
7．物理知识无处不在，生活中的许多现象都与物理知识息息相关，以下所描述的物理量中，符合生活实际的是
A．一节新干电池的电压为2V
B．家用彩电的电功率约为2000W
C．手电筒中通过小灯泡的电流大约是0.2A
D．白炽灯正常工作时通过灯丝的电流大约是20A
8．甲乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗的电能之比为（ ）
A．8：3B．3：8C．3：2D．2：3
9．关于热现象，下列说法中不正确的是
A．组成物质的分子之间存在引力和斥力
B．在热传递过程中，吸收热量的物体温度一定升高
C．在四冲程内燃机中，做功冲程的功能是将内能转化为机械能
D．温度低于 0℃的室外，仍有水蒸气存在
10．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I﹣U图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时（ ）
A．L1正常发光
B．电源电压为12V
C．电路总电阻为30Ω
D．电路总功率为2.4W
11．下列说法正确的是（ ）
A．由于水的比热容大，烧开水时，需要吸收更多的热量，要消耗更多的燃料
B．用打气筒给自行车轮胎打气时主要是通过克服摩擦做功增加筒内气体的内能
C．电荷移动形成电流，而且正电荷移动的方向规定为电流的方向
D．通电导体在磁场中一定会受到磁场力的作用
12．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（ ）
A．增大到原来的4倍B．增大到原来的2倍
C．减小到原来的1/4D．减小到原来的1/2
二、填空题（每题5分，共4题，20分）
13．电灯正常工作时会发热发光，这是电流通过电灯（做功）使________转化为________和________。
14．如图所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1读数是_____；电流表A2读数是_____，灯L1电流是_____。
15．_____实验最先证明大气压强存在并且很大，_____实验首次测出大气压强的值．一个标准大气压的大小约相当于_____毫米水银柱所产生的压强．
16．我国家庭电路电压为_______V，为了防止触电，必须把用电器的开关装在____线上；电冰箱、洗衣机等大功率用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
三、实验题（共12分）
17．（4分）某同学用如图所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系。图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻较大。实验时，该同学想把两段金属丝串联接入电路。
(1)请你用笔画线作导线，帮他完成电路。
（______）
(2)这样连接的目的是_________________。
(3)实验过程中可以观察到A瓶中温度计的示数小于B瓶中温度计的示数，这表明____________。
18．（4分）小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）。实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6V和0～3A）、滑动变阻器、开关、学生电源各一个，导线若干。
（1）如图a中，甲、乙为两个电表，其中甲为_____表；
（2）接线时，开关应处于____（填“断开”或“闭合”）状态；
（3）本实验电源电压选用12V，电压表应选用0～____（填“3”或“15”）V量程，电流表选用0～0.6A量程；
（4）当电流表的示数如图b所示时，通过电阻Rx的电流大小是_____A；
（5）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是_____。（填“A”或“B”）。
A．用刻度尺测量物理课本的长与宽
B．测量小灯泡的电功率
19．（4分）小希用如图所示电路来探究串联电路的电压特点．
（4）在拆接电路时，开关必须_________．
（2）实验中最好选择规格_________（填“相同”或“不同”）的小灯泡．
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在下表中．分析实验数据，你可得到串联电路的电压特点是__________（用公式表示）
（4）小希进行多次实验的主要目的是__________（填序号）
①寻找普遍规律 ②减小实验误差
四、作图题（共16分）
20．（8分）标出图中条形磁铁的磁感线方向和小磁针静止时的N极。
（_____）
21．（8分）家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图．
（____）
五、计算题（共22分）
22．（10分）如图所示滑轮组，绳重和摩擦均不计，物体重90N，在绳端拉力F为40N的作用下4s内将绳子匀速提升了3m,物体上升了1 m。求：
（1）拉力F所做的功；
（2）拉力F做功的功率；
（3）该滑轮组的机械效率。
23．（12分）如图甲所示的电路，电源电压为4.5V且保持不变。小灯泡L标有“2.5V 0.25A”字样，滑动变阻器R的最大值为30Ω，电流表的量程为0～0.6A，电压表的量程为0～3V。求：
(1)小灯泡的额定功率是多少？
(2)闭合开关S，将变阻器R的滑片P调到中点时，电压表的示数为3V，此时小灯泡的实际功率是多少W？
(3)闭合开关S，移动变阻器的滑片P，小灯泡L的I﹣U图象如图乙所示。在保证各元件安全的情况下，滑动变阻器R允许接入电路的最小阻值是多少Ω？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、D
4、C
5、D
6、A
7、C
8、B
9、B
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、电能 内能 光能
14、2.2A 0.44A 1.76A
15、马德堡半球 托里拆利 760
16、220 火 金属外壳
三、实验题（共12分）
17、见解析所示 控制电流相等 电流相等时，相同时间内电阻大的产生热量多
18、电压 断开 15 0.34 A
19、断开 不同 UAC=UAB+UBC ①
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）120J （2）30W （3）75%
23、 (1) 0.625W；(2) 0.3W ；(3) 8Ω
实验次数
UAB/V
UBC/V
UAC/V
4
4．8
2．2
3．4
2
4．4
2．4
3．4
3
4．2
4．8
3．4
