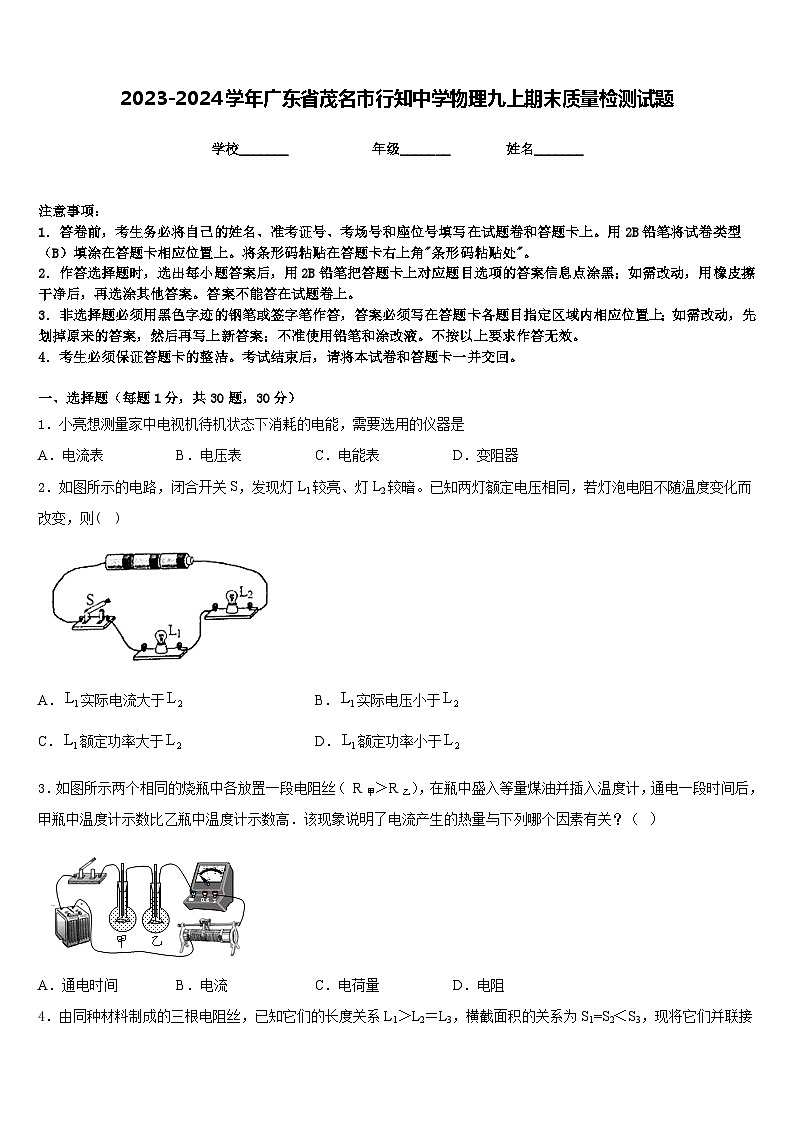

2023-2024学年广东省茂名市行知中学物理九上期末质量检测试题含答案

这是一份2023-2024学年广东省茂名市行知中学物理九上期末质量检测试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．小亮想测量家中电视机待机状态下消耗的电能，需要选用的仪器是
A．电流表B．电压表C．电能表D．变阻器
2．如图所示的电路，闭合开关S，发现灯L1较亮、灯L2较暗。已知两灯额定电压相同，若灯泡电阻不随温度变化而改变，则( )
A．实际电流大于B．实际电压小于
C．额定功率大于D．额定功率小于
3．如图所示两个相同的烧瓶中各放置一段电阻丝（ R甲＞R乙），在瓶中盛入等量煤油并插入温度计，通电一段时间后，甲瓶中温度计示数比乙瓶中温度计示数高．该现象说明了电流产生的热量与下列哪个因素有关？（ ）

A．通电时间 B．电流 C．电荷量 D．电阻

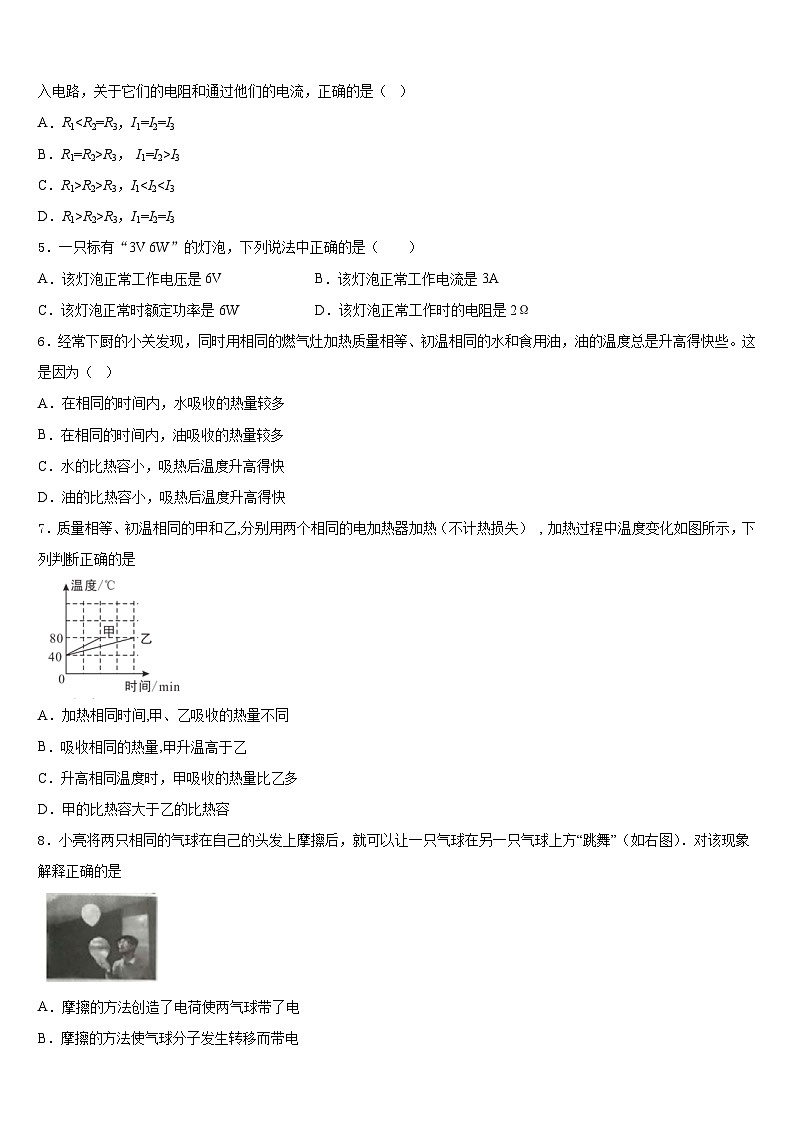

4．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3，现将它们并联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
A．R1B．R1=R2>R3， I1=I2>I3
C．R1>R2>R3，I1D．R1>R2>R3，I1=I2=I3
5．一只标有“3V 6W”的灯泡，下列说法中正确的是（ ）
A．该灯泡正常工作电压是6VB．该灯泡正常工作电流是3A
C．该灯泡正常时额定功率是6WD．该灯泡正常工作时的电阻是2Ω
6．经常下厨的小关发现，同时用相同的燃气灶加热质量相等、初温相同的水和食用油，油的温度总是升高得快些。这是因为（ ）
A．在相同的时间内，水吸收的热量较多
B．在相同的时间内，油吸收的热量较多
C．水的比热容小，吸热后温度升高得快
D．油的比热容小，吸热后温度升高得快
7．质量相等、初温相同的甲和乙,分别用两个相同的电加热器加热（不计热损失） , 加热过程中温度变化如图所示，下列判断正确的是
A．加热相同时间,甲、乙吸收的热量不同
B．吸收相同的热量,甲升温高于乙
C．升高相同温度时，甲吸收的热量比乙多
D．甲的比热容大于乙的比热容
8．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥

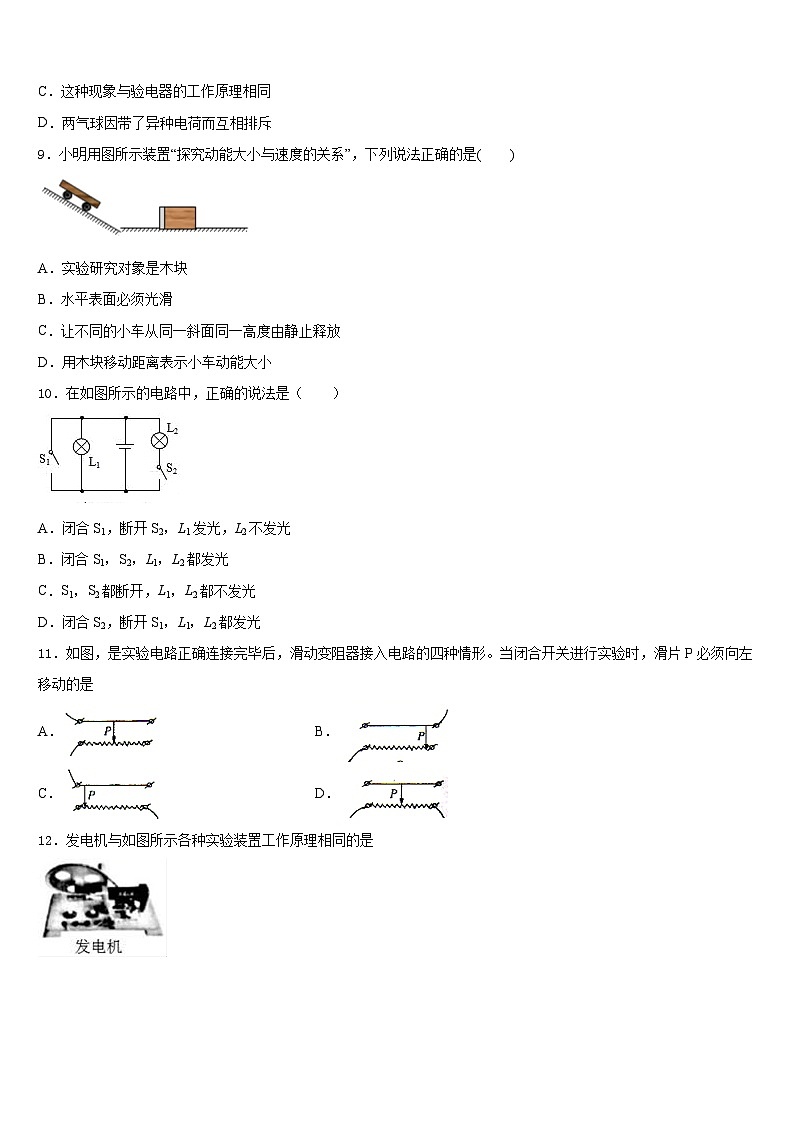

9．小明用图所示装置“探究动能大小与速度的关系”，下列说法正确的是( )
A．实验研究对象是木块
B．水平表面必须光滑
C．让不同的小车从同一斜面同一高度由静止释放
D．用木块移动距离表示小车动能大小
10．在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光
11．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。当闭合开关进行实验时，滑片P必须向左移动的是
A．B．
C．D．
12．发电机与如图所示各种实验装置工作原理相同的是
A．通电导体在磁场中受力
B．电荷定向移动
C． 电磁感应现象
D． 奥斯特实验
二、填空题（每题5分，共4题，20分）
13．如图甲所示,电源电压保持不变.定值电阻 R 的阻值为 1Ω，闭合开关 S，滑动变阻器的滑片 P 从 b 点滑到 a 点的过程中，两电压表示数随电流表示数变化的图象如图乙所示，则电源电压为______V；滑片滑动过程中，电路的最大总功率为______W.
14．如图所示，有两个瓶子，其中一个瓶子是空气，另一个瓶子装着密度更大的红棕色二氧化氮气体，使这两个瓶子口相对，之间用一块玻璃板隔开，抽掉玻璃板后，我们看到的现象是两个瓶子内的气体会混合在一起，最后颜色变得_____（均匀/不均匀），这个现象叫_____，在实验开始前，______________（A/B）瓶子里装的是二氧化氮气体，这样可以避免受__________________的影响．
15．如图所示，将铜棒和锌棒一同浸入稀硫酸中就形成了铜锌原电池，当外电路连通时，电子从左向右流过电流表（G为灵敏电流表），原电池的正极是_____（选填“铜棒”或“锌棒“），原电池对外供电时能转化为_____能。

16．电阻R1、R2并联，电流表A1测干路电流，A2测R2的电流。闭合开关S，两电流表示数之比5∶3，则R1与R2两端的电压之比U1∶U2=______。电阻之比R1∶R2=______。
三、实验题（共12分）
17．（4分）小东进行“探究电流与电阻关系的实验”时，设计了如图所示的实验电路图。其中电源电压恒定6V保持不变，滑动变阻器规格为“5Ω 1.5A”。
(1)小东在实验过程中应改变的自变量是_____，控制不变的量是___________；
(2)小东将实验数据记录在如下表格中。小文看了数据之后，经过分析发现有一组数据存在明显错误。请你指出错误的数据为当定值电阻R=_________Ω时的那组，原因是_______。
18．（4分）小亮用如图所示的电路探究电流通过电阻产生热量的多少与电阻的关系，两个相同的烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计，电阻丝 R1 和 R2 均为定值电阻. 请你解答:
（1） 实验中，电流产生热量的多少无法直接测量， 而是利用_____来显示，这种研究方法叫做转换法；请举一个采用此方法的实例：______；
（2）闭合开关，通电一段时间后，温度计 A 的示数升高较多，这是因为 R1_____ R2；（选填“>”、“=”或“<”）
（3）接下来还想探究电流产生热量的多少与电流大小的关系，需要增加的器材是_____， 接着进行的操作是________.
19．（4分）在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接的电路如图甲所示。
（1）在探究”电流与电压的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和__________的作用；②合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是__________：小明排除故障后继续实验；
（2）在探究”电流与电阻的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和__________的作用；②若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应选取至少标有__________Ω的滑动变阻器；③根据多次测量数据描绘出电流随电阻变化的曲线如图乙所示，小明由图像得出的结论是：__________。
四、作图题（共16分）
20．（8分）如图，请标出磁感线的方向及静止小磁针的 N 极．
（______）
21．（8分）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上.要求：
①电压表测小灯两端的电压；
②闭合电键S，向左端移动滑片P，小灯变亮.
（_______）
五、计算题（共22分）
22．（10分）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎．图乙是某品牌养生壶简化电路图．（ρ水=1×103kg/m3，c水=4.2×103J/（kg•℃），g=10N/kg）
（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；
（2）求R1的阻值；
（3）养生壶处于低温档工作时，求电路中的电流大小；
（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间．
23．（12分）空气质量指数是环境监测的重要指标，下表中的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图所示。已知电源电压为18V且保持不变，电压表量程为0～15V，定值电阻R0的阻值为80Ω，气敏电阻R的阻值与A的关系为 。
(1)通过计算，判断电压表示数为6V时对应的空气质量等级；
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A=400，则更换后的定值电阻R´0的阻值应为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、C
5、C
6、D
7、B
8、C
9、D
10、D
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、15 45
14、均匀 扩散 B 重力
15、铜棒 化学能转化为电。
16、1∶1 3∶2
三、实验题（共12分）
17、电阻 定值电阻两端的电压 40 没有控制电阻两端的电压不变
18、温度计升高的示数 借助验电器两金属箔片张开角度判断物体带电多少 > 秒表 闭合开关，滑片位于阻值最大处，通电2分钟，记录 A 瓶中温度计变化示数；断开开关，待A瓶温度回归原示数后，闭合开关，向左移动滑动变阻器到某一位置，再通电2分钟，记录 A 瓶中温度计变化示数。
19、改变电阻两端电压（或多次测量） R处断路 控制电阻R两端电压不变的作用 5 电压一定时通过导体的电流与导体的电阻成反比
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）3.696×105J， 420s．
23、 (1)优；(2) 75
R/Ω
5
10
15
20
25
40
I/A
1.00
0.50
0.33
0.25
0.2
0.14
项目
参数
电源电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
容积（L）
1
空气质量指数A
0～50
50～100
101～150
151～200
201～300
>300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
