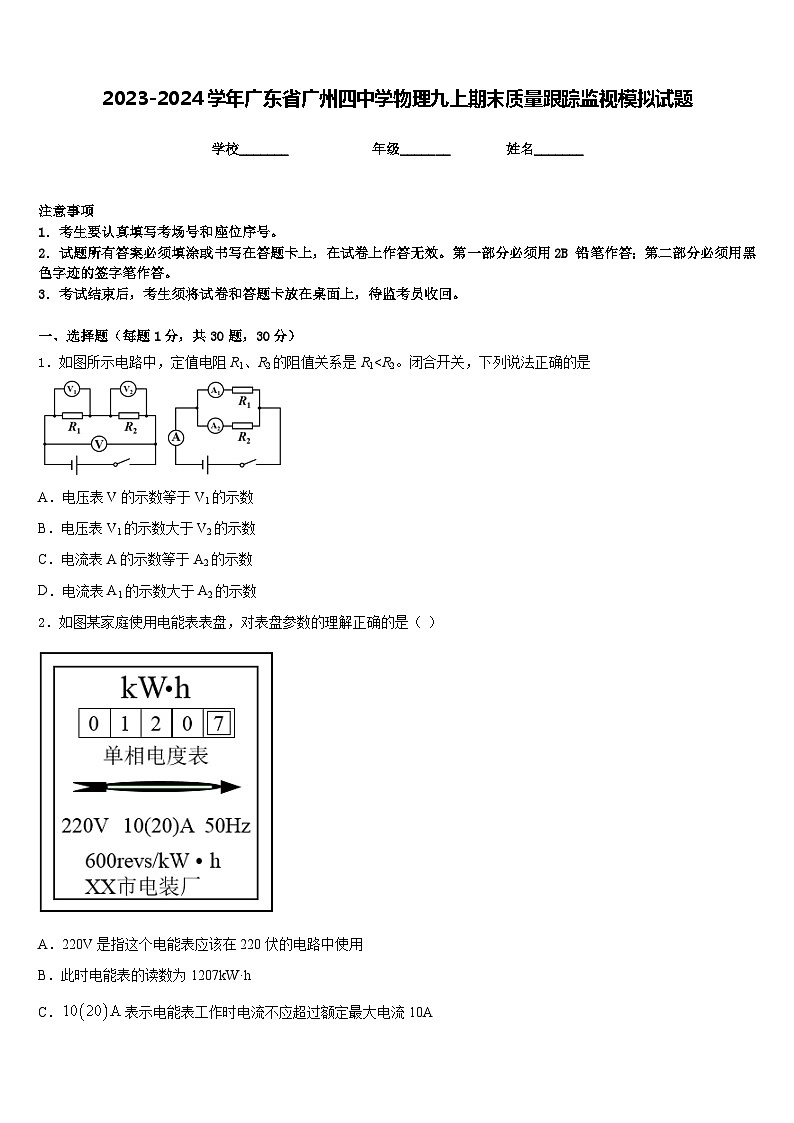

2023-2024学年广东省广州四中学物理九上期末质量跟踪监视模拟试题含答案

这是一份2023-2024学年广东省广州四中学物理九上期末质量跟踪监视模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示电路中，定值电阻R1、R2的阻值关系是R1A．电压表V的示数等于V1的示数
B．电压表V1的示数大于V2的示数
C．电流表A的示数等于A2的示数
D．电流表A1的示数大于A2的示数
2．如图某家庭使用电能表表盘，对表盘参数的理解正确的是（ ）
A．220V是指这个电能表应该在220伏的电路中使用
B．此时电能表的读数为1207kW·h
C．表示电能表工作时电流不应超过额定最大电流10A

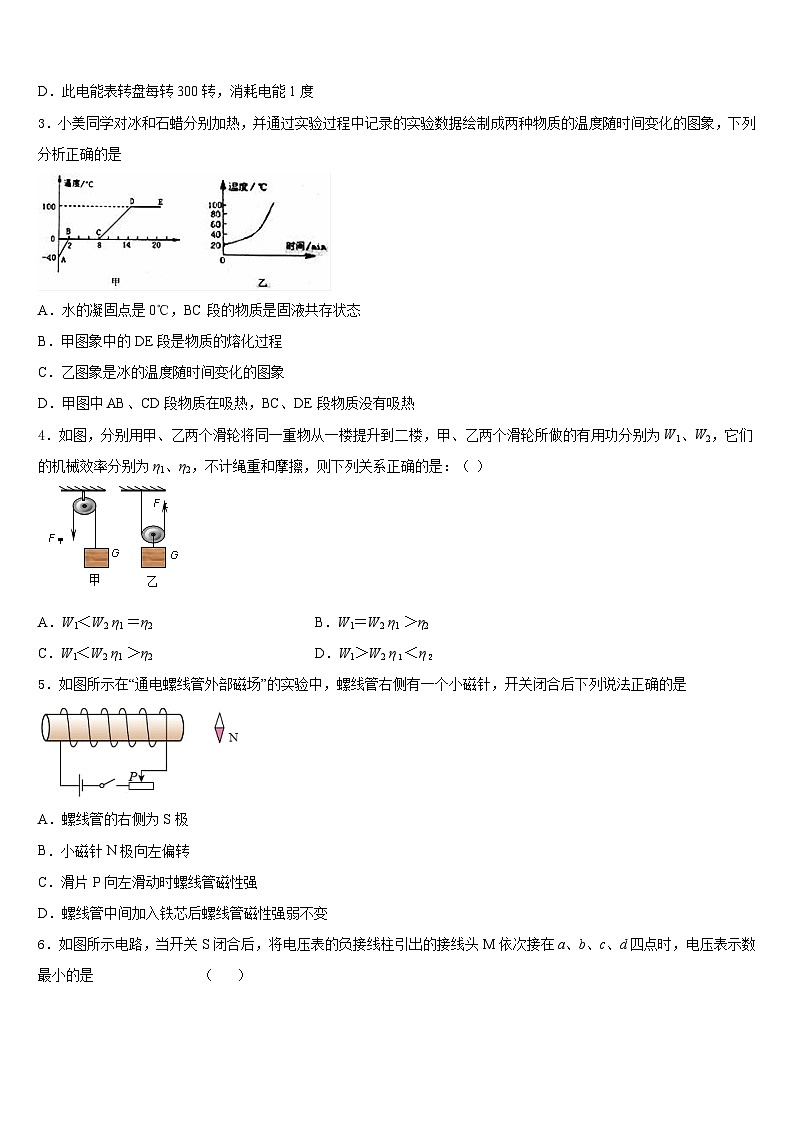

D．此电能表转盘每转300转，消耗电能1度
3．小美同学对冰和石蜡分别加热，并通过实验过程中记录的实验数据绘制成两种物质的温度随时间变化的图象，下列分析正确的是
A．水的凝固点是0℃，BC段的物质是固液共存状态
B．甲图象中的DE段是物质的熔化过程
C．乙图象是冰的温度随时间变化的图象
D．甲图中AB、CD段物质在吸热，BC、DE段物质没有吸热
4．如图，分别用甲、乙两个滑轮将同一重物从一楼提升到二楼，甲、乙两个滑轮所做的有用功分别为W1、W2，它们的机械效率分别为η1、η2，不计绳重和摩擦，则下列关系正确的是：（ ）
A．W1＜W2 η1 ＝η2B．W1＝W2 η1 ＞η2
C．W1＜W2 η1 ＞η2D．W1＞W2 η１＜η２
5．如图所示在“通电螺线管外部磁场”的实验中，螺线管右侧有一个小磁针，开关闭合后下列说法正确的是
A．螺线管的右侧为S极
B．小磁针N极向左偏转
C．滑片P向左滑动时螺线管磁性强
D．螺线管中间加入铁芯后螺线管磁性强弱不变

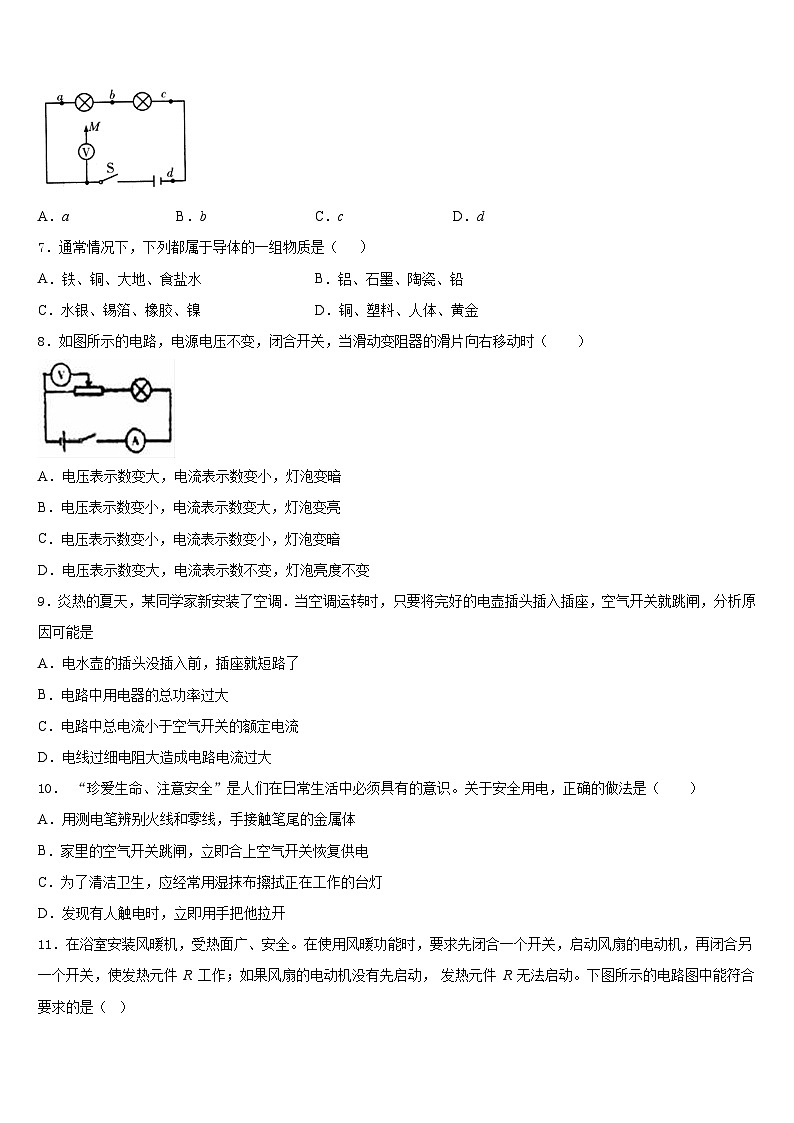

6．如图所示电路，当开关S闭合后，将电压表的负接线柱引出的接线头M依次接在a、b、c、d四点时，电压表示数最小的是 （ ）
A．aB．bC．cD．d
7．通常情况下，下列都属于导体的一组物质是（ ）
A．铁、铜、大地、食盐水B．铝、石墨、陶瓷、铅
C．水银、锡箔、橡胶、镍D．铜、塑料、人体、黄金
8．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数不变，灯泡亮度不变
9．炎热的夏天，某同学家新安装了空调．当空调运转时，只要将完好的电壶插头插入插座，空气开关就跳闸，分析原因可能是
A．电水壶的插头没插入前，插座就短路了
B．电路中用电器的总功率过大
C．电路中总电流小于空气开关的额定电流
D．电线过细电阻大造成电路电流过大
10． “珍爱生命、注意安全”是人们在日常生活中必须具有的意识。关于安全用电，正确的做法是（ ）
A．用测电笔辨别火线和零线，手接触笔尾的金属体
B．家里的空气开关跳闸，立即合上空气开关恢复供电
C．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
D．发现有人触电时，立即用手把他拉开
11．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
12．在图中的四种情境中，人对物体做功的是
A．提着水桶在水平地面上匀速前进
B．扛着米袋慢慢爬上楼梯
C．用力推汽车，汽车没动
D．举着杠铃原地不动
二、填空题（每题5分，共4题，20分）
13． “汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的_____大，在发动机开始工作后一段时间内，水箱中水的内能会_____（填“增加”或“减少”），这是通过_____方式来改变内能的。
14．燃料在燃烧过程中将燃料的化学能转化为______能，由于液态氢的______选填“热值”或“比热容”大，发射火箭时常用液态氢作燃料。
15．人类社会的进步离不开物理学家们的杰出贡献，为了纪念这些伟大的物理学家，人们常用他们的名字作为物理量的单位。如：电流的单位是__________，欧姆是__________的单位。
16．将R1＝10Ω和R2＝15Ω两个电阻并联起来接在电路中，总电阻是_______Ω；通过R1的电流与干路的电流之比是__________。
三、实验题（共12分）
17．（4分）在“测量小灯泡电阻”的实验中，小明同学用一只电压表、一只电流表、一个开关、一个滑动变阻器、电压为6V的电源和标有“3.8V”的小灯泡，设计了如图甲所示的电路。
（1）请你用笔画线代替导线，根据图甲所示电路图帮小明把图乙所示的实物图连接完整，导线不允许交叉_________；
（2）连接好电路闭合开关，发现灯泡不亮，电压表示数为6V，电流表示数几乎为零，则故障可能是____；

（3）排除故障后，闭合开关，移动滑片测出数据填入表格中。第三次实验，移动滑片使灯泡正常发光，电流表示数如图丙所示，则灯泡正常发光时电阻是________Ω；
（4）小明设计表格有不合理的地方是________。
18．（4分）探究电流与电压的关系
（实验器材）电压表、电流表、三种不同规格的滑动变阻器（A：“10Ω1.5A”、 B：“20Ω1A”、 C：“50Ω1A”）、开关、新干电池三节、定值电阻R=10Ω、导线若干
（制定计划与设计实验）
(1)用笔画线代替导线，将图中电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大，导线不能交叉______；
(2)连接电路时开关要______，此实验中滑动变阻器的其中一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器， 也可以改变定值电阻两端电压”的方法有：______。
（进行实验与收集证据）
(3)闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是______；
(4)小莲按要求重新正确连接电路，且电路元件完好、实验过程中，发现电压表指针偏转到满刻度外的位置，其原因可能是______；（任意写出一个）
(5)小莲在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示：
要测出表格中的实验数据，实验时所用的滑动变阻器规格为______（选填规格的编号即可）
（实验结论）
通过上表中的数据，我们可以得出：______。
19．（4分）小明和小华同学为了探究“电流通过导体产生的热量与电阻的关系”，设计了如图所示的实验电路．两个烧瓶A、B中盛有质量、初温相等的煤油，与是阻值不同的电热丝．
（1）与采用串联的连接方式，其目的是为了控制通电时间、____相等．
（2）小明为比较与阻值的大小，用电压表分别测出与两端电压大小，发现，则______（选填“>”“<”或“=”）．
（3）在相同时间内，可通过观察___来比较电流通过电热丝产生的热量多少；为了升温较快，实验液体选用煤油而不选用水，主要是水的比热容比煤油的比热容____．
（4）小华想改装实验装置用来“测量煤油的比热容大小”，则他们应将烧瓶A中煤油换成与其___（选填“质量”或“体积”）相等的水，并将电热丝换成与阻值___（选填“相同”或“不同”）的电热丝．测量时，水和煤油的初温均为，通电一段时间后，水和煤油的末温分别为，请写出煤油比热容的表达式：___．（已知水的比热容为）．
四、作图题（共16分）
20．（8分）如图所示，在甲、乙两个“○”内画出电压表或电流表的符号，使两灯组成并联电路．
（_______）
21．（8分）如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。闭合开关S后，弹簧的伸长量增大，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压为4.5V，小灯泡的额定电压为3.8V，额定电流为0.2A，求：
（1）小灯泡的额定功率。
（2）小灯泡正常发光时，滑动变阻器接入电路中的阻值。
23．（12分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A．求：
（1）干路中的电流；
（2）电源电压U；
（3）电阻R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、A
4、B
5、C
6、A
7、A
8、D
9、B
10、A
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、比热容 增加 热传递
14、内 热值
15、安培 电阻
16、6 3：5
三、实验题（共12分）
17、； 灯泡断路； 12.7； 不能求灯泡电阻的平均值。
18、 断开 改变电源中电池的节数 电阻断路 滑动变阻器阻值过小 C 电阻不变，导体中的电流与它两端的电压成正比
19、电流 < 温度计的示数 大 质量 相同
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.76W（2）3. 5Ω
23、（1）0.5A；（2）6V；（2）30Ω。
实验次数
电压U/V
电流I/A
电阻R/Ω
灯泡电阻平均值R/Ω
1
2.0
0.33
6.1
2
3.0
0.34
8.8
3
1
2
3
U/V
1.0
2.0
3.0
I/A
0.1
0.2
0.3
