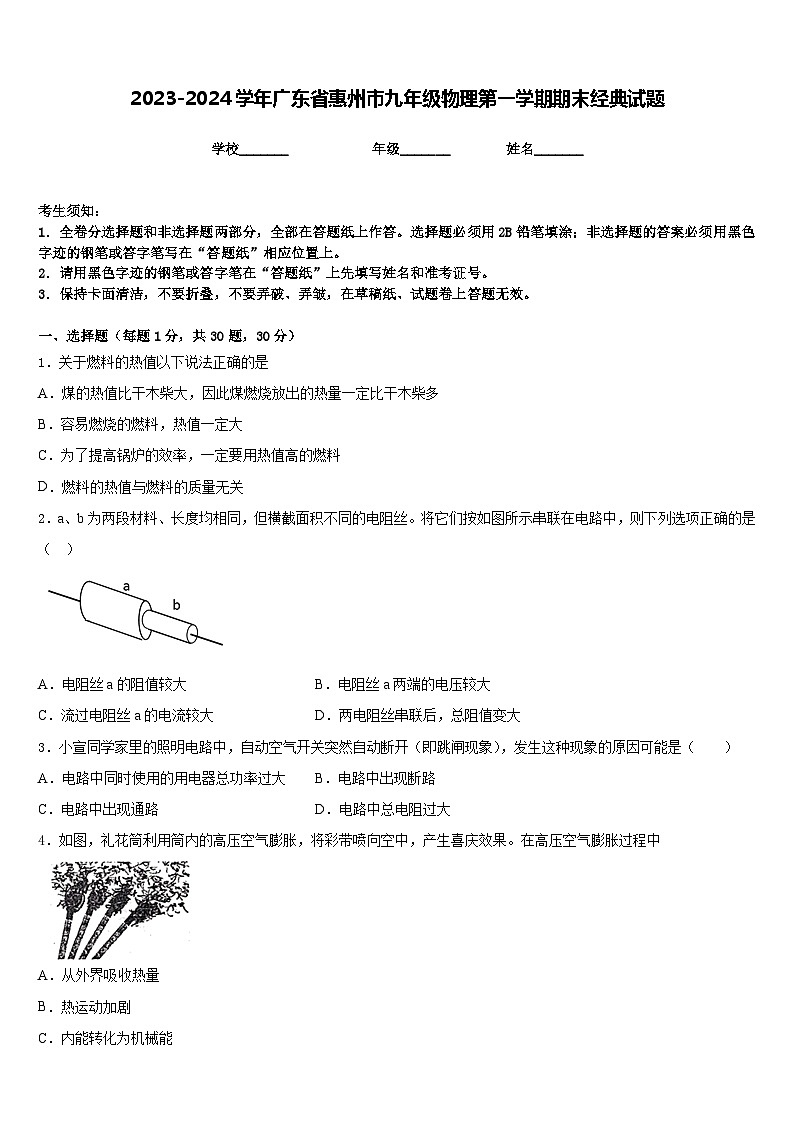

2023-2024学年广东省惠州市九年级物理第一学期期末经典试题含答案
展开
这是一份2023-2024学年广东省惠州市九年级物理第一学期期末经典试题含答案，共7页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．关于燃料的热值以下说法正确的是
A．煤的热值比干木柴大，因此煤燃烧放出的热量一定比干木柴多
B．容易燃烧的燃料，热值一定大
C．为了提高锅炉的效率，一定要用热值高的燃料
D．燃料的热值与燃料的质量无关
2．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大
3．小宣同学家里的照明电路中，自动空气开关突然自动断开（即跳闸现象），发生这种现象的原因可能是（ ）
A．电路中同时使用的用电器总功率过大B．电路中出现断路
C．电路中出现通路D．电路中总电阻过大
4．如图，礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果。在高压空气膨胀过程中
A．从外界吸收热量
B．热运动加剧
C．内能转化为机械能
D．对外做功内能增加

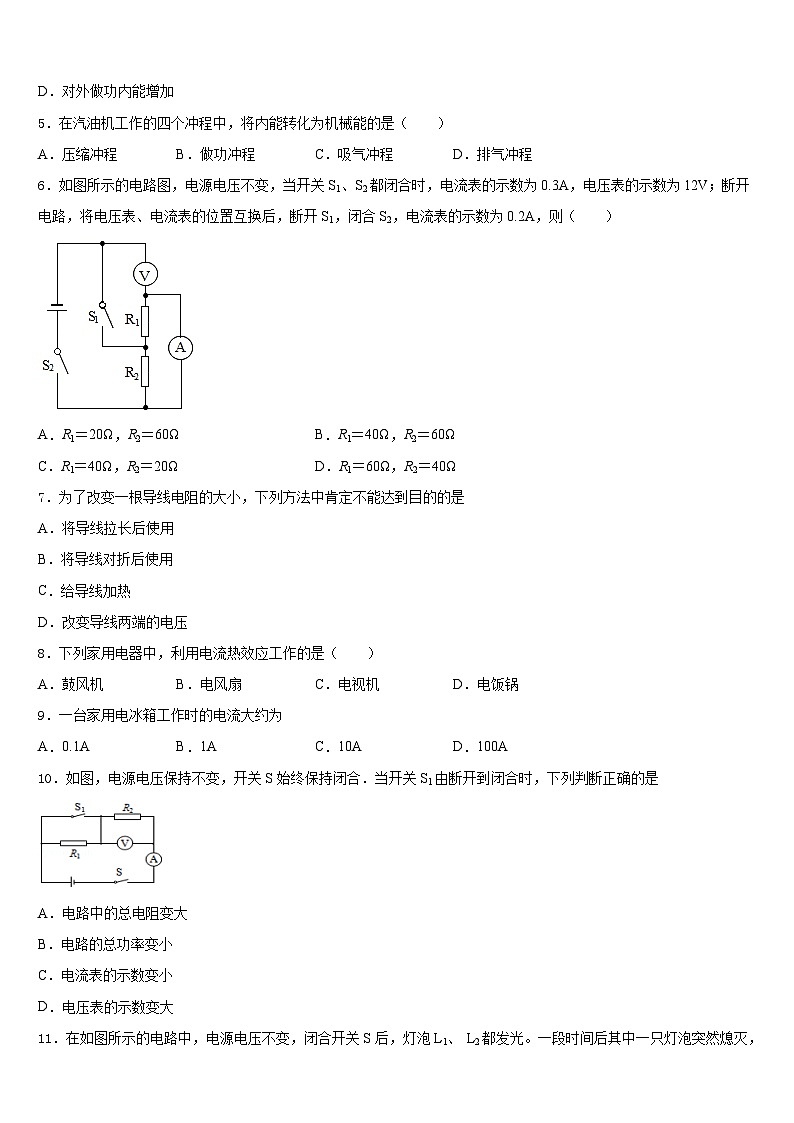

5．在汽油机工作的四个冲程中，将内能转化为机械能的是（ ）
A．压缩冲程B．做功冲程C．吸气冲程D．排气冲程
6．如图所示的电路图，电源电压不变，当开关S1、S2都闭合时，电流表的示数为0.3A，电压表的示数为12V；断开电路，将电压表、电流表的位置互换后，断开S1，闭合S2，电流表的示数为0.2A，则（ ）
A．R1＝20Ω，R2＝60ΩB．R1＝40Ω，R2＝60Ω
C．R1＝40Ω，R2＝20ΩD．R1＝60Ω，R2＝40Ω
7．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是
A．将导线拉长后使用
B．将导线对折后使用
C．给导线加热
D．改变导线两端的电压
8．下列家用电器中，利用电流热效应工作的是（ ）
A．鼓风机B．电风扇C．电视机D．电饭锅
9．一台家用电冰箱工作时的电流大约为
A．0.1AB．1AC．10AD．100A
10．如图，电源电压保持不变，开关S始终保持闭合．当开关S1由断开到闭合时，下列判断正确的是
A．电路中的总电阻变大
B．电路的总功率变小
C．电流表的示数变小
D．电压表的示数变大

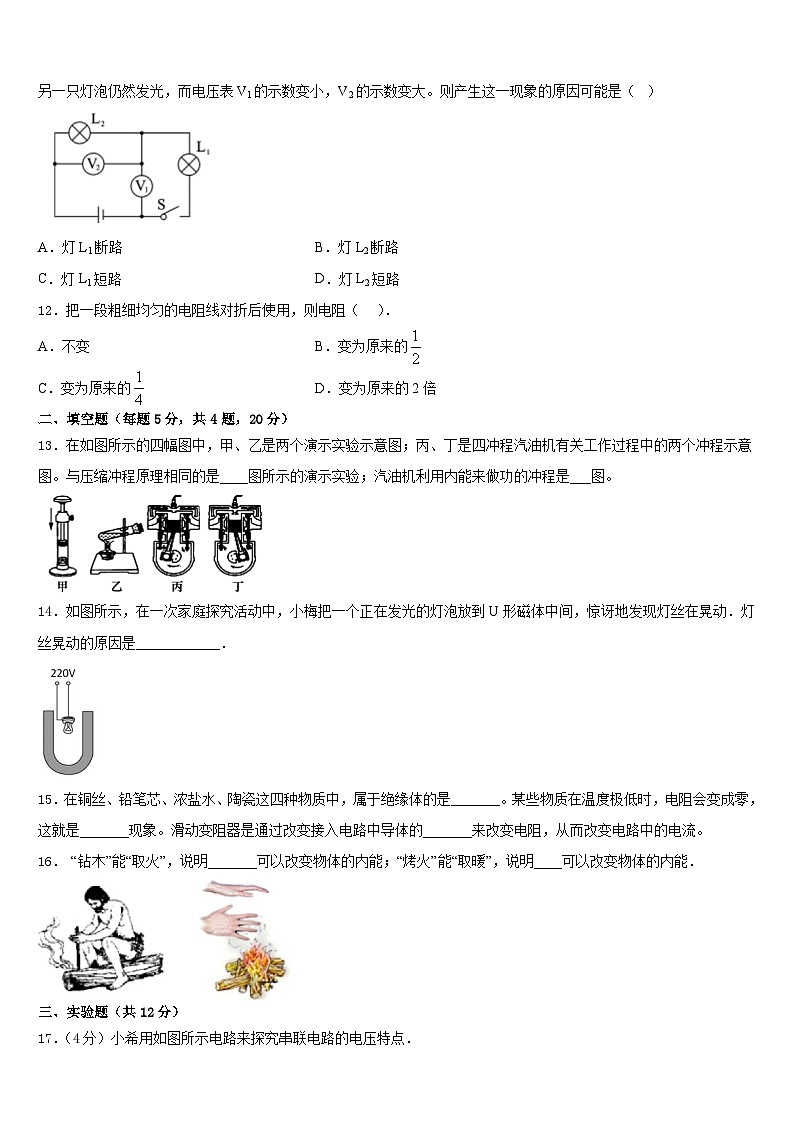

11．在如图所示的电路中，电源电压不变，闭合开关S后，灯泡L1、 L2都发光。一段时间后其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路
12．把一段粗细均匀的电阻线对折后使用，则电阻（ ）．
A．不变B．变为原来的
C．变为原来的D．变为原来的2倍
二、填空题（每题5分，共4题，20分）
13．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机有关工作过程中的两个冲程示意图。与压缩冲程原理相同的是____图所示的演示实验；汽油机利用内能来做功的冲程是___图。
14．如图所示，在一次家庭探究活动中，小梅把一个正在发光的灯泡放到U形磁体中间，惊讶地发现灯丝在晃动．灯丝晃动的原因是____________．
15．在铜丝、铅笔芯、浓盐水、陶瓷这四种物质中，属于绝缘体的是_______。某些物质在温度极低时，电阻会变成零，这就是_______现象。滑动变阻器是通过改变接入电路中导体的_______来改变电阻，从而改变电路中的电流。
16． “钻木”能“取火”，说明_______可以改变物体的内能；“烤火”能“取暖”，说明____可以改变物体的内能．
三、实验题（共12分）
17．（4分）小希用如图所示电路来探究串联电路的电压特点．
（4）在拆接电路时，开关必须_________．
（2）实验中最好选择规格_________（填“相同”或“不同”）的小灯泡．
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在下表中．分析实验数据，你可得到串联电路的电压特点是__________（用公式表示）
（4）小希进行多次实验的主要目的是__________（填序号）
①寻找普遍规律 ②减小实验误差
18．（4分）某同学按照如图甲所示的电路，测量额定电压为2.5Ｖ的小灯泡的电阻。
(1)请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）；______
(2)闭合开关前，应将滑片P置于_______（选填“A”或“B”）端。正确连接电路后，闭合开关S，移动滑片P发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是________________________；
(3)故障排除后，闭合开关，移动滑片，当电压表示数为1.5Ｖ时，电流表示数如图乙所示，则此时通过小灯泡的电流是__________A，小灯泡电阻是__________Ω；
(4)利用实验测得数据绘制了如图丙所示的I-U图像，则小灯泡的额定功率为______W；
(5)完成测量后小东认为，还可以用上述器材探究“电流与电压关”,系小李认为用上述器材不能完成此探究，你认为小李判断的理由是什么？
答：____________________________________________________ 。
19．（4分）在探究“串联电路电压的规律”实验中：
（1）要用电压表测L2两端的电压，连接电路如图甲所示，图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（______）
（2） 他们在测量L2两端的电压时，发现电压表示数变为0，则电路故障可能是灯______断路 或灯_______短路。
四、作图题（共16分）
20．（8分）请根据要求画图:
(1)在图中标出右边磁极的名称和磁场磁感线的方向;
（________）
21．（8分）如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“﹣”极．
五、计算题（共22分）
22．（10分）某品牌太阳能热水器的容积为100L，其装满水后在太阳的照射下水温从20℃的升高到40℃，不计热量的散失．
(1)求热水器中的水吸收的热量．［水的比热容c=4.2×103J/(kg.℃) ］
(2)要完全燃烧多少体积的煤气可以产生相同的热量?（煤气的热值q=4.0×107J/m3）
23．（12分）教学楼每层均安装了直饮水加热机，小华观察到该机的铭牌参数如图所示。求：
(1)在正常加热状态下，工作6 min消耗的电能；
(2)若此饮水机将一满箱水从20℃加热到90℃，需要吸收的热量；[c水=4.2×103 J/（kg·℃）]
(3)如果水吸收的热量由天然气来提供，若天然气完全燃烧放出的热量50%被水吸收，则需要完全燃烧多少体积的天然气？（q气=8.4×107 J/m3）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、A
4、C
5、B
6、C
7、D
8、D
9、B
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、甲 丁
14、通电导体在磁场中受到力的作用
15、陶瓷 超导 长度
16、做功 热传递
三、实验题（共12分）
17、断开 不同 UAC=UAB+UBC ①
18、见解析 B 灯泡断路 0.2 7.5 0.625 灯泡的电阻随温度的变化而变化
19、见解析 L1 L2
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8.4×106J （2）0.21 m3
23、 (1)3.6×105J；(2) 5.88×105J；(3)0.014m3
实验次数
UAB/V
UBC/V
UAC/V
4
4．8
2．2
3．4
2
4．4
2．4
3．4
3
4．2
4．8
3．4
