学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．图所示为四冲程汽油机的一个冲程，下列说法正确的是
A．这是压缩冲程，机械能转化为内能 B．这是压缩冲程，内能转化为机械能
C．这是做功冲程，机械能转化为内能 D．这是做功冲程，内能转化为机械能
2．如图是甲、乙两导体的电流与电压的关系图像，由此可以判断
A．R甲＝R乙
B．R甲＜R乙
C．R甲＞R乙
D．无法比较
3．如图所示电路中，灯泡Ll和L2分别标有“ 3.8V 0.2A ”和“ 3.8V 0.3A ” 的字样，电源电压是3V。闭合开关S，两灯均发光，假如灯丝电阻不受温度的影响，则下列判断正确的是（ ）
A．灯Ll更亮B．灯Ll的灯丝更粗
C．灯L2正常发光D．电流表A的示数小于0.5A
4．在内燃机工作的四个冲程中，发生内能和机械能相互转化的是
A．吸气冲程和压缩冲程 B．压缩冲程和做功冲程
C．做功冲程和排气冲程 D．排气冲程和吸气冲程

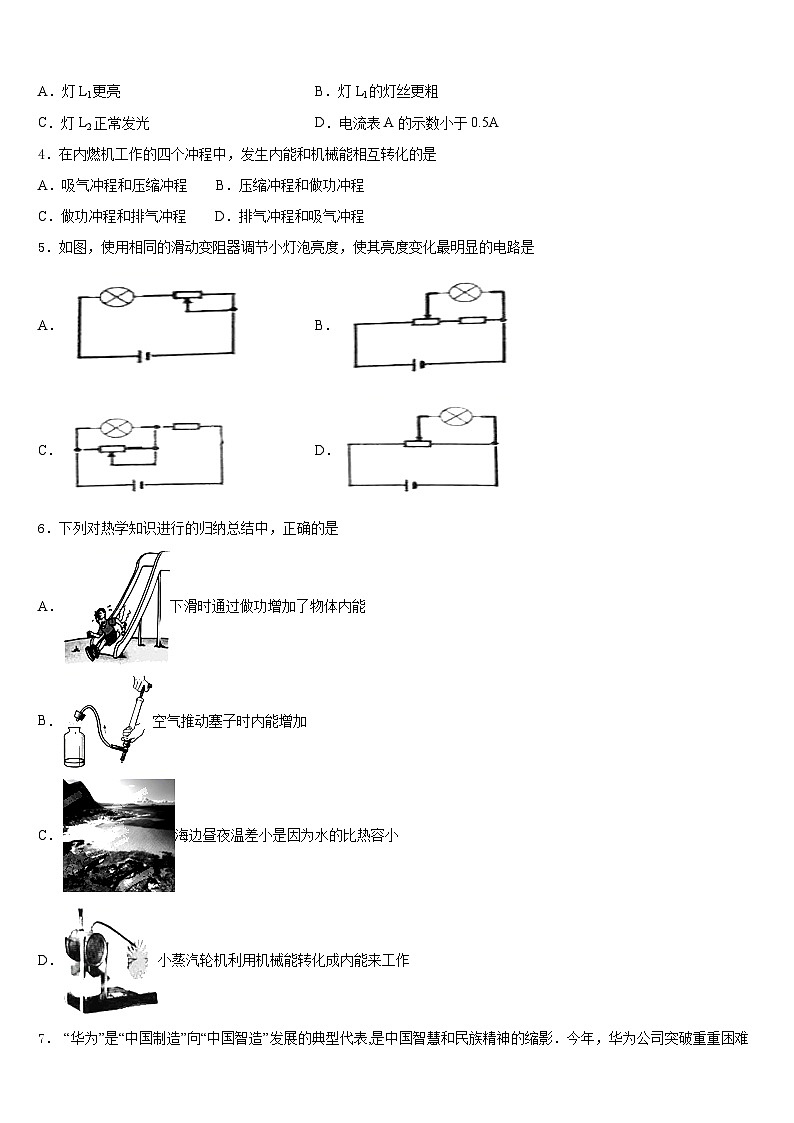

5．如图，使用相同的滑动变阻器调节小灯泡亮度，使其亮度变化最明显的电路是
A．B．
C．D．
6．下列对热学知识进行的归纳总结中，正确的是
A．下滑时通过做功增加了物体内能
B．空气推动塞子时内能增加
C．海边昼夜温差小是因为水的比热容小
D．小蒸汽轮机利用机械能转化成内能来工作
7． “华为”是“中国制造”向“中国智造”发展的典型代表,是中国智慧和民族精神的缩影．今年，华为公司突破重重困难率先在全球布局5G通信．任正非说，5G信号比3G、4G快三四十倍，也就是在相同时间内传输的信息更多，“传输的信息更多”，最主要的原因应是5G信号
A．传输信息更加稳定B．使用的电磁波频率更高
C．使用模拟信号进行通信D．在真空中的传播速度大于光速
8．下列用电器通电1 h，最有可能消耗1 kW·h电能的是（ ）
A．计算器B．台式计算机
C．冰箱D．家用空调
9．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如下图是四冲程汽油机的工作循环示意图，其中压缩冲程是（ ）
A．B．C．D．
10．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是（ ）
A．电压表V的示数应为1.5V
B．若小灯泡L1，突然断路，则电压表V1的示数变为0V
C．若小灯泡L1，突然断路，则电压表V2的示数变为0V
D．若小灯泡L1，突然被短接，则电压表V2的示数变为0V
11．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（ ）
A．灯丝断了B．灯泡短路
C．开关接触不良D．插座短路
12．硫化镉(CdS)晶体是一种光敏材料，其电阻随光照强度增大而减小．如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法错误的是
A．白天流过 CdS的电流比夜晚大
B．给路灯供电的电源应接在a、b两端
C．将电阻R调小些可缩短路灯点亮时间
D．夏天夜暮降临晚些，要保证在相同日照条件下打开路灯，应将电阻R调大些
二、填空题（每题5分，共4题，20分）
13．某机械的功率是500 W，它表示的意义是_____，该机械连续做功1 min能做功_____J，完成10000 J的功需要_____s。
14．1 kW·h的电能可以供“220V 25W ”的灯泡正常工作______h。
15．制作脱水蔬菜时，可将新鲜蔬菜放入冷冻柜内，使蔬菜中的水分_____成冰，再放入低压环境中，冰直接_____为水蒸气，从而脱去蔬菜中的水分（填物态变化名称）．
16．如图所示，电能表的示数为_______kW·h；如图所示的电压表的示数为_______V。

三、实验题（共12分）
17．（4分）在探究“电流通过导体时产生热量的多少跟什么因素有关”的实验中，实验装置的一部分如图所示，两烧瓶A、B中煤油质量相等，两只温度计的示数相同，电阻丝的阻值R1＞R2。
(1)烧瓶中不装水而装煤油，一方面是因为水是________；另一方面是因为水的比热容较__________。（选填“大”或“小”）。
(2)开关接在干路，是为了控制_________相同。
(3)闭合开关后，通电一段时间后，会发现________（选填“A”或“B”）瓶中温度计的示数上升较快。
18．（4分）如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。
（1）实验前，应将导线b与滑动变阻器的__________（选填“c”或“d”）接线柱连接。
（2）闭合开关，电磁铁的左端为__________极；使滑片P向左移动时，指针的偏转角度变大，说明电磁铁磁性强弱与__________有关。
（3）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P的位置不变，再闭合开关，此时指针偏转角度__________（选填“变大”、“变小”或“不变”）。
（4）下图所示的装置中应用电磁铁工作的是__________。（选填序号）
19．（4分）在“探究电流与电压和电阻的关系”中：
(1)如图所示，用笔画线代替导线，将实验电路连接完整（要求：滑片在右端时滑动变阻器接入电路的阻值最大）；
（______）
(2)闭合开关，向左移动变阻器滑片，电流表示数将___________（填“变大”、“变小”或“不变”）；
(3)实验数据记录如表：
表1 U=3V
表2 R=20Ω
①分析表1中的数据，可以得出的结论是：______________________；
②分析表2中的数据，可以得出的结论是：______________________；
(4)如表1所示，在研究电流与电阻关系时，当把宣传电阻由5Ω换成10Ω，闭合开关后，下一步操作是：调节滑动变阻器的滑片，保持___________不变。
四、作图题（共16分）
20．（8分）读数与作图
(1)图中，体温计的示数是______℃；
(2)图中，电流表的示数是______A；
(3)把带有开关的电灯、三孔插座正确地连入图中的家庭电路中（____）。
21．（8分）如左图所示，是小强常使用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在右图中只添加导线完成开关、指示灯和插孔的正确连接。（___）
五、计算题（共22分）
22．（10分）在如图所示的电路中，R1和R2为两个定值电阻，其中电阻R1= 10Ω，电源两端的电压保持不变。开关闭合后，电流表A示数为0.5A,电流表A1示数为0.3A．求:
（1）电源两端的电压:
（2）通过电阻R2的电流:
（3）电阻R2的阻值。
23．（12分）如图所示电路中，电源电压保持 6V 不变，R1是定值电阻，R2是最大阻值为 30Ω 的滑动变阻器．闭合开关，当R2的滑片位于最左端时，电路中的电流为 0.6A．试求：
（1）电阻R1的阻值；
（2）当滑动变阻器R2的功率为 0.9W 时，R2的有效阻值
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、B
5、D
6、A
7、B
8、D
9、B
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、机械在1s内做功500J 30000 20
14、40
15、凝固 升华
16、3529.6 2.4
三、实验题（共12分）
17、导体 大 通电时间 B
18、c N 电流大小 变小 ④
19、 变大 电压一定时，电流与电阻成反比 电阻一定时，电流与电压成正比 电阻两端的电压不变
四、作图题（共16分）
20、39.1 1.5
21、
五、计算题（共22分）
22、 (1) 3V；(2) 0.2A； (3) 15Ω
23、（1）10 Ω；（2） 10Ω。
实验次序
R/Ω
I/A
1
5
0.6
2
10
0.3
3
20
0.15
实验次序
U/V
I/A
1
2
0.1
2
4
0.2
3
6
0.3
