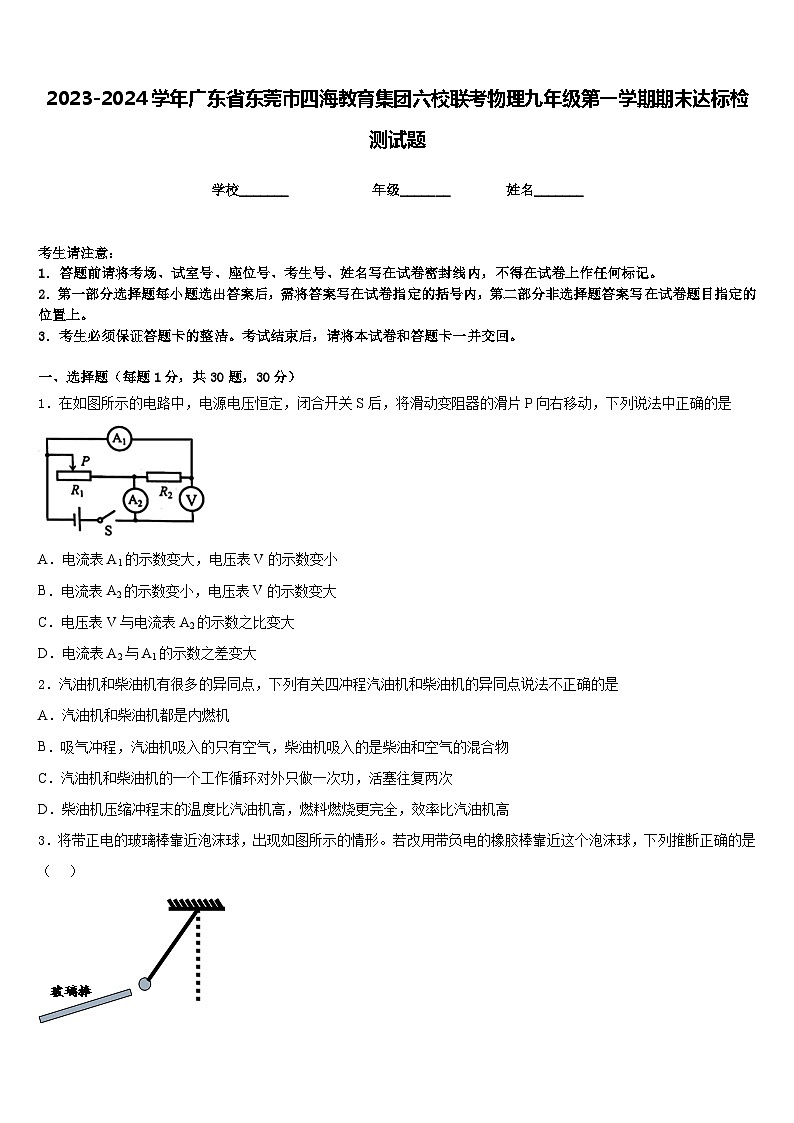

2023-2024学年广东省东莞市四海教育集团六校联考物理九年级第一学期期末达标检测试题含答案

这是一份2023-2024学年广东省东莞市四海教育集团六校联考物理九年级第一学期期末达标检测试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，下列不符合安全用电要求的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表V与电流表A2的示数之比变大
D．电流表A2与A1的示数之差变大
2．汽油机和柴油机有很多的异同点，下列有关四冲程汽油机和柴油机的异同点说法不正确的是
A．汽油机和柴油机都是内燃机
B．吸气冲程，汽油机吸入的只有空气，柴油机吸入的是柴油和空气的混合物
C．汽油机和柴油机的一个工作循环对外只做一次功，活塞往复两次
D．柴油机压缩冲程末的温度比汽油机高，燃料燃烧更完全，效率比汽油机高
3．将带正电的玻璃棒靠近泡沫球，出现如图所示的情形。若改用带负电的橡胶棒靠近这个泡沫球，下列推断正确的是（ ）

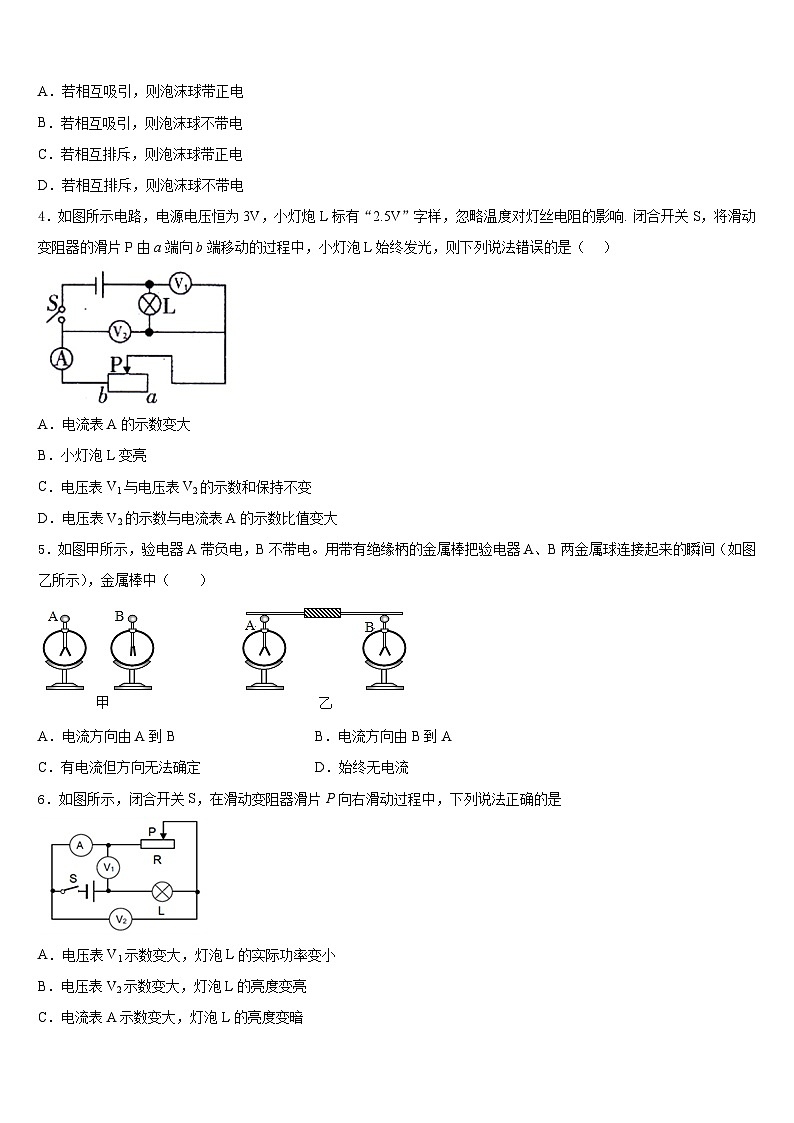

A．若相互吸引，则泡沫球带正电
B．若相互吸引，则泡沫球不带电
C．若相互排斥，则泡沫球带正电
D．若相互排斥，则泡沫球不带电
4．如图所示电路，电源电压恒为3V，小灯炮L标有“2.5V”字样，忽略温度对灯丝电阻的影响. 闭合开关S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯泡L始终发光，则下列说法错误的是（ ）
A．电流表A的示数变大
B．小灯泡L变亮
C．电压表V1与电压表V2的示数和保持不变
D．电压表V2的示数与电流表A的示数比值变大
5．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
6．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是
A．电压表V1示数变大，灯泡L的实际功率变小
B．电压表V2示数变大，灯泡L的亮度变亮
C．电流表A示数变大，灯泡L的亮度变暗
D．电压表V1与电流表A示数比值变大，灯泡L的亮度变暗
7．一块冰在熔化成水的过程中，若不计冰的升华和水的蒸发，下列说法正确的是（ ）
A．冰的温度升高B．冰的内能增加
C．水的内能增加D．冰水混合物的内能增加
8．关于家庭电路和安全用电，下列说法中正确的是
A．在未断开电源的情况下更换灯泡B．我国家庭电路的电压为36V
C．在触电事故现场，要立即切断电源D．用潮湿的手拔动电器设备的开关
9．下列关于功、内能、热量的描述正确的是（ ）
A．物体的内能增大，温度一定升高
B．热量总是从内能大的物体向内能小的物体传递
C．机械能为零的物体，内能也一定为零
D．做功和热传递都能改变物体的内能
10．下列不符合安全用电要求的是（ ）
A．使用测电笔时，手要接触金属笔尾
B．冰箱的金属外壳要接地
C．保险丝经常熔断，应该用更粗的保险经替换
D．发生触电事故时，应立即切断电源
11．如图用同一滑轮组分别将两个不同的物体A和B匀速提升相同的高度，不计绳重和摩擦的影响，提升A的过程滑轮组的机械效率较大，则下列判断正确的是①A物体比B物体轻 ②提升A的拉力较大 ③提升A所做的额外功较少 ④提升A做的有用功较多
A．只有①③B．只有②④
C．只有②③D．只有①④
12．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的是（ ）
A．污染指数越大，电压表示数越小
B．污染指数越小，电路中消耗的总功率越大
C．电压表示数为1V时，属于重度污染
D．污染指数为50时，电压表示数为2.5V
二、填空题（每题5分，共4题，20分）
13．现在有“6V 3W”的L1和“12V 3W”的L2两只小灯泡串联后接在电路中使用时，通过两灯的电流之比I1：I2＝_____，两灯消耗的实际功率之比P1：P2＝_____，为了使电路能安全使用，电路两端允许加的最大电压为_____V。
14．在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，判断这两个灯泡连接方式的做法是_____。
15．小明连接的实验电路如图所示，他把导线夹分别夹在金属丝的中部和右端，观察小灯泡的亮度变化。小明探究的问题是：导体的电阻与_____是否有关。
16．如图所示，将一废旧日光灯的灯丝接入电路中，用酒精灯加热灯丝，观察到灯泡的亮度逐渐变暗，这说明：金属导体的电阻受_____的影响。若在本次实验过程中消耗酒精5g，这部分酒精燃烧释放的热量为_____J（假设酒精完全燃烧），酒精灯使用后酒精的热值_____（选填“变大”、“变小”、“不变”）。（酒精的热值为3.0×107J/kg）
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)实验器材中有R1(5Ω 1A)、R2(10Ω 1A)、R3(50Ω 1.5A)三个滑动变阻器，在本实验中应选择的滑动变阻器是______。
(2)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮。
（__________）
(3)闭合开关S前，应将滑动变阻器的滑片P移到最______端（选填“左”或“右”）。
(4)通过小灯泡的电流随它两端电压的变化如图乙所示，分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会_________(选填“增大”、“不变”或“减小”）；小灯泡的额定功率为_________W。
18．（4分）如图所示，是测量小灯泡电功率的实验装置，小灯泡标有2.5V字样．
（1）用笔画线代替导线，将缺少的一根导线接好________．
（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大，接下来应进行的操作是_____，_____ （按操作步骤先后顺序填写字母代号）．
A．更换电池或小灯泡 B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置 D．断开电路开关
（3）实验过程中，当电压表示数为_____ V 时，小灯泡正常发光，图乙为此时电流表的示数，其值为_____ A；小灯泡的额定功率为_____ W．
19．（4分）小明按如图甲所示电路进行“测量小灯泡电功率”的实验，己知电源电压为6V，小灯泡额定电压为3.8 V，电阻约8Ω，滑动变阻器标有“25Ω， A”字样。
（1）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是______（填序号）
A．检查电路是否开路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（2）下表是记录与处理实验数据的表格（部分），表中S处内容是_________（用符号表示）
（3）当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡额定功率为_________W；
（4）在第1次实验中，小灯泡不亮的原因是________；
（5）分析可知，表格内实验序号________中的数据不是真实值，原因是_________；
（6）根据表格中的可靠数据可知，小灯泡的阻值随电压的增大而_________。
四、作图题（共16分）
20．（8分）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时，连入电路的阻值变小；导线不能交叉。
21．（8分）如图所示，人利用滑轮组提升重物，请在图中画出最省力的绕线方法：
（____）
五、计算题（共22分）
22．（10分）如图所示，电源电压为6V，小灯泡标有“4V 1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样，求：
（1）小灯泡的电阻为多大？
（2）若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少W？
（3）若电流表的测量范围为0～0.6A，电压表的测量范围为0～3V，当只闭合S与S2时，在不损坏用电器的前提下，求滑动变阻器的取值范围。
23．（12分）如表格所示为某电烤箱的铭牌，高温挡额定功率模糊不清。如图虚线内所示是电烤箱内部的简化电路图。和均为电热丝，＝72.6Ω．电烤箱开关接1时是低温挡，接2时是高温挡。求：
（1）电烤箱在低温挡正常工作15min电流做的功；
（2）的阻值；
（3）某用电高峰期，若家庭电路中只有电烤箱在高温挡工作，发现标有“3000imp/（kW•h）”的电能表的指示灯闪烁162次共用时4min，求此时家庭电路两端的实际电压。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、D
5、B
6、D
7、D
8、C
9、D
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、1:1 1:4 15
14、取下其中一个灯泡，再闭合开关，如果另一个灯泡仍然发光，说明两个小灯泡是并联的，如果另一个小灯泡不发光，说明两个小灯泡是串联的。
15、导体长度
16、温度 1.5×105 不变
三、实验题（共12分）
17、R3 左 增大 0.5
18、 D C 2.5 0.3 0.75
19、C P/W 1.9 灯泡实际功率太小 5 详见解析 增大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）10Ω；（2）0.9W；（3）5Ω～10Ω
23、 (1)3.6×105J；(2)48.4Ω；(3)198V
实验序号
1
2
3
4
5
U/V
1.00
2.00
3.00
3.80
4.20
I/A
0.20
0.40
0.47

0.51
S
小灯泡亮度
不亮
不亮
偏暗
正常
很亮
XX排电烤箱
额定电压
220V
额定功率
高温挡
W
低温挡
400W
