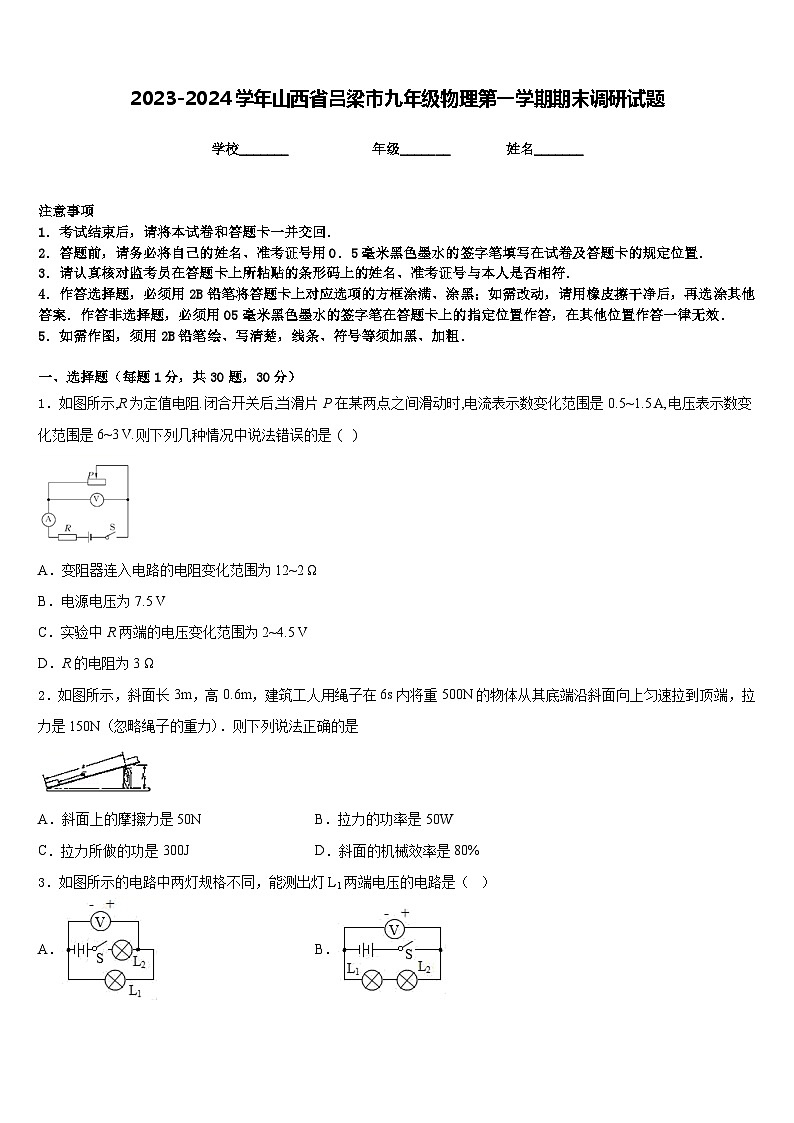

2023-2024学年山西省吕梁市九年级物理第一学期期末调研试题含答案
展开
这是一份2023-2024学年山西省吕梁市九年级物理第一学期期末调研试题含答案，共11页。试卷主要包含了下列用电器中属于电热器的是，下列说法中符合安全用电原则的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示,R为定值电阻.闭合开关后,当滑片P在某两点之间滑动时,电流表示数变化范围是0.5~1.5 A,电压表示数变化范围是6~3 V.则下列几种情况中说法错误的是 ( )
A．变阻器连入电路的电阻变化范围为12~2 Ω
B．电源电压为7.5 V
C．实验中R两端的电压变化范围为2~4.5 V
D．R的电阻为3 Ω
2．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）．则下列说法正确的是
A．斜面上的摩擦力是50NB．拉力的功率是50W
C．拉力所做的功是300JD．斜面的机械效率是80%
3．如图所示的电路中两灯规格不同，能测出灯L1两端电压的电路是（ ）
A．B．
C．D．
4．下列现象中能说明分子在不停地做无规则运动的是（ ）
A．久打扫房间时灰尘飞扬
B．水从高处流向低处
C．放在空气中的铁器过一段时间生锈了
D．在一杯水中放些盐，一会儿整杯水变咸了
5．如图所示的电路中，电源电压恒定，为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )
A．电压表示数随电流表示数变化图像
B．电流表示数随变阻器变化图像
C．变阻器的功率和定值电阻的功率的比值Q随变阻器电阻R的变化
图像

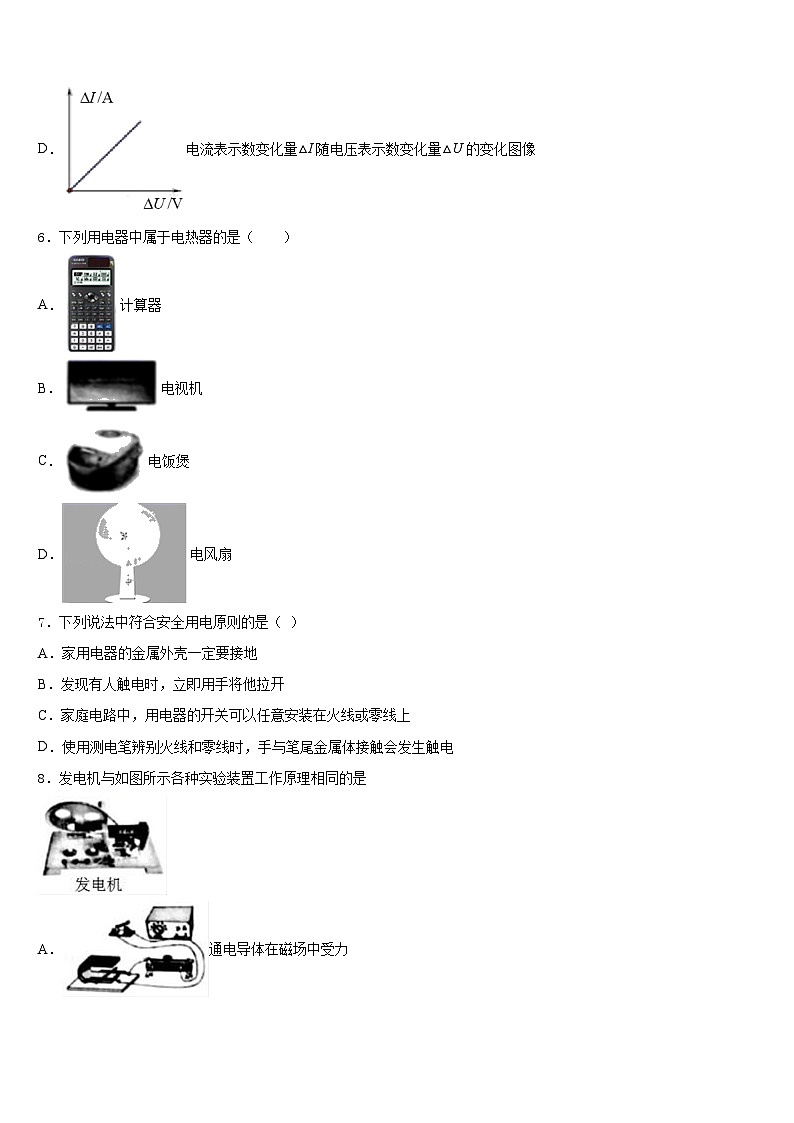

D．电流表示数变化量△I随电压表示数变化量△U的变化图像
6．下列用电器中属于电热器的是（ ）
A．计算器
B．电视机
C．电饭煲
D．电风扇
7．下列说法中符合安全用电原则的是（ ）
A．家用电器的金属外壳一定要接地
B．发现有人触电时，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
8．发电机与如图所示各种实验装置工作原理相同的是
A．通电导体在磁场中受力
B．电荷定向移动
C． 电磁感应现象
D． 奥斯特实验
9．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大
B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变小
D．电压表V的示数与电流表A1和A2的示数差的比值不变
10．下列用电器中，利用电流热效应工作的是
A．微波炉B．电饭煲
C．手机D．计算器
11．小明用图示装置来“探究动能大小与速度的关系”，下列说法正确的是（ ）
A．水平面必须光滑
B．实验研究的是木块的动能
C．让不同的小车从斜面同一高度由静止释放
D．通过观察木块移动距离的远近来比较小车的动能大小
12．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电压表的示数变大B．电压表与电流表A1的比值变小
C．电压表与电流表A2的比值变大D．电压表的示数不变，电流表A1的示数变小
二、填空题（每题5分，共4题，20分）
13．通过两年的物理学习，相信聪明的你一定学到了很多物理知识．还知道了很多物理学家及他们对物理学作出的贡献．如：奥斯特发现了 ．首次揭示了电和磁的联系；法拉第发现了 现象．进一步揭示了电与磁的联系，开辟了人类的电气时代．
14．如图所示的电路中，要使灯L1、L2串联，应闭合的开关是_____；要使灯L1、L2并联，应闭合的开关是_____；若同时闭合所有的开关，则电路_____（填“通路”、“断路”或“短路”）．
15．
如图所示的仪表是配电房常见的，它是测量_________的仪表，它的分度值是__________.
将A、B两个金属片插入柠檬制成的“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是______________ （选填“A”或“B”）；如果想获得2.4V的电压，则需要把_________节这样相同的“水果电池”串联起来.
16．如图所示，运动员射箭时用力将弓拉开，在放开箭的瞬间，弓的_____能转化为箭的_____能，箭在空中向上飞行的过程中，箭的_____能增大．
三、实验题（共12分）
17．（4分）小明利用他的玩具电动机进行物理知识的新探究，他先按图把器材连接好后，保持电源电压不变，闭合开关，改变滑动变阻器滑片的位置，进行了两次实验，并把实验中得到的有关数据记录在下面表格中。（g=10N/kg）
请你根据小明的研究，解答下列问题：
（1）在实验过程中，钩码在匀速上升过程中，动能_____，机械能_____；（选填“变大”、“变小”或“不变”）
（2）第一次实验中电动机提升重物做的有用功_____J；
（3）第二次实验电动机消耗的电能是_____J。
18．（4分）实验室购买了一批规格为“2.5V 0.8W”的小灯泡，小明同学利用其中一只小灯泡做测量小灯泡电功率的实验，实验中各元件完好，电源电压保持不变。
（1）请你用笔画线代替导线，将图中的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）。
（________）
（2）小明设计了实验记录表格，请指出表格中设计不合理的地方： _____________。
（3）小明操作规范、读数正确，将测得的数据填入表格中，他发现额定电压下小灯泡工作时的情况与铭牌标注的不相符，若生产这种小灯泡，灯丝的材料和粗细是一定的，则原因是该灯泡灯丝的长度__________（填“大于”或“小于”）正常值。
（4）小明将两只不同规格的灯泡串联在电路中，通电后发现L1比L2亮，则通过L1的电流__________L2的电流，L1两端的电压__________L2两端的电压（均填“大于”“小于”或“等于”）。
19．（4分）在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。
(1)请你用笔画代替导线，将图中的实物电路连接完整______。
(2)当小明按要求将电路连接完好后，在闭合开关前，滑动变阻器的滑片P应位于____（选填“A端”或“B端”）。
(3)闭合开关后，电压表示数如图乙为_____V。若他想测量小灯泡的额定功率，应将滑动变阻器的滑片P向_____端（选填“A”或“B”）移动，使电压表的示数为2.5V。
(4)当电压表的示数为2.5V时，电流表示数如图甲所示，此时电流表读数为_____A，由此可以知道灯泡的额定功率为______W。
(5)另一组的小红同学在连线时，不小心将线连错了，使开关闭合后，在移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，请你分析一下产生这个现象的原因是________________________。
(6)小明认为还能用该电路来研究导体中的电流电压的关系。你认为这种说法是_____（选填“对”或“错”）的，原因是____________________。
四、作图题（共16分）
20．（8分）将图中的电灯、开关和插座连接到家庭电路中。
（______）
21．（8分）请根据静止小磁针的指向，标出图中螺线管电流的环绕方向。
（____）
五、计算题（共22分）
22．（10分）在某次“家电下乡”活动中，小明家买了一只wSJ﹣60型号电热壶，其牌标志如图所示现将一满壶10℃的0.5kg的水在额定电压下烧开需用时4min，已知外界气压为1标准大气压（c水＝4.2×103J/（kg•℃），求
（1）电热壶正常工作时的电阻
（2）电热壶正常工作烧开一满壶水（初温为10℃）所消耗的电能
（3）这壶水吸收的热量
（4）电热壶的热效率
23．（12分）如图是用滑轮组提升物体A的示意图，物体A受到的重力大小为GA．在匀速竖直提升物体A的过程中，物体A上升的速度大小为vA，滑轮组的机械效率为η．已知：GA＝100N，vA＝0.4m/s，η＝80%，绳重、轮与轴的摩擦均可忽略不计．求：
（1）绳子自由端的拉力大小F；
（2）动滑轮所受的重力大小G动；
（3）拉力F做功的功率P．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、A
4、D
5、B
6、C
7、A
8、C
9、C
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、电流的磁效应 电磁感应
14、S3 S1 、 S2 短路
15、电流 50A B 2
16、弹性势 动 重力势
三、实验题（共12分）
17、不变 变大 1 1.8
18、 求平均功率 小于 等于 大于
19、 A 2 B 0.2 0.5 电压表并联在滑动变阻器两端了 错 由于灯丝的电阻随温度的升高而增大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）48.4Ω（2）2.4×105J（3）1.89×105J（4）78.75%
23、； 25N； 50W．
实验
次数
钩码质量
m（g）
钩码升高高度
h（m）
钩码上升
时间
t（s）
电流表
示数 I
（A）
电压表
示数 U
（V）
滑动变阻器滑片位置
1
100
1.0
3.6
0.20
3.0
中点
2
100
1.0
8.0
0.15
1.5
最右端
次数
电压U/V
电流I/A
电功率P/W
平均电功率
1
2
0.34
2
2.5
0.4
3
2.8
0.44
型号
WSJ﹣60
额定电压
220V
额定功率
1000W
水壶容积
500ml
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示,R为定值电阻.闭合开关后,当滑片P在某两点之间滑动时,电流表示数变化范围是0.5~1.5 A,电压表示数变化范围是6~3 V.则下列几种情况中说法错误的是 ( )
A．变阻器连入电路的电阻变化范围为12~2 Ω
B．电源电压为7.5 V
C．实验中R两端的电压变化范围为2~4.5 V
D．R的电阻为3 Ω
2．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）．则下列说法正确的是
A．斜面上的摩擦力是50NB．拉力的功率是50W
C．拉力所做的功是300JD．斜面的机械效率是80%
3．如图所示的电路中两灯规格不同，能测出灯L1两端电压的电路是（ ）
A．B．
C．D．
4．下列现象中能说明分子在不停地做无规则运动的是（ ）
A．久打扫房间时灰尘飞扬
B．水从高处流向低处
C．放在空气中的铁器过一段时间生锈了
D．在一杯水中放些盐，一会儿整杯水变咸了
5．如图所示的电路中，电源电压恒定，为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )
A．电压表示数随电流表示数变化图像
B．电流表示数随变阻器变化图像
C．变阻器的功率和定值电阻的功率的比值Q随变阻器电阻R的变化
图像
D．电流表示数变化量△I随电压表示数变化量△U的变化图像
6．下列用电器中属于电热器的是（ ）
A．计算器
B．电视机
C．电饭煲
D．电风扇
7．下列说法中符合安全用电原则的是（ ）
A．家用电器的金属外壳一定要接地
B．发现有人触电时，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
8．发电机与如图所示各种实验装置工作原理相同的是
A．通电导体在磁场中受力
B．电荷定向移动
C． 电磁感应现象
D． 奥斯特实验
9．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大
B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变小
D．电压表V的示数与电流表A1和A2的示数差的比值不变
10．下列用电器中，利用电流热效应工作的是
A．微波炉B．电饭煲
C．手机D．计算器
11．小明用图示装置来“探究动能大小与速度的关系”，下列说法正确的是（ ）
A．水平面必须光滑
B．实验研究的是木块的动能
C．让不同的小车从斜面同一高度由静止释放
D．通过观察木块移动距离的远近来比较小车的动能大小
12．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电压表的示数变大B．电压表与电流表A1的比值变小
C．电压表与电流表A2的比值变大D．电压表的示数不变，电流表A1的示数变小
二、填空题（每题5分，共4题，20分）
13．通过两年的物理学习，相信聪明的你一定学到了很多物理知识．还知道了很多物理学家及他们对物理学作出的贡献．如：奥斯特发现了 ．首次揭示了电和磁的联系；法拉第发现了 现象．进一步揭示了电与磁的联系，开辟了人类的电气时代．
14．如图所示的电路中，要使灯L1、L2串联，应闭合的开关是_____；要使灯L1、L2并联，应闭合的开关是_____；若同时闭合所有的开关，则电路_____（填“通路”、“断路”或“短路”）．
15．
如图所示的仪表是配电房常见的，它是测量_________的仪表，它的分度值是__________.
将A、B两个金属片插入柠檬制成的“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是______________ （选填“A”或“B”）；如果想获得2.4V的电压，则需要把_________节这样相同的“水果电池”串联起来.
16．如图所示，运动员射箭时用力将弓拉开，在放开箭的瞬间，弓的_____能转化为箭的_____能，箭在空中向上飞行的过程中，箭的_____能增大．
三、实验题（共12分）
17．（4分）小明利用他的玩具电动机进行物理知识的新探究，他先按图把器材连接好后，保持电源电压不变，闭合开关，改变滑动变阻器滑片的位置，进行了两次实验，并把实验中得到的有关数据记录在下面表格中。（g=10N/kg）
请你根据小明的研究，解答下列问题：
（1）在实验过程中，钩码在匀速上升过程中，动能_____，机械能_____；（选填“变大”、“变小”或“不变”）
（2）第一次实验中电动机提升重物做的有用功_____J；
（3）第二次实验电动机消耗的电能是_____J。
18．（4分）实验室购买了一批规格为“2.5V 0.8W”的小灯泡，小明同学利用其中一只小灯泡做测量小灯泡电功率的实验，实验中各元件完好，电源电压保持不变。
（1）请你用笔画线代替导线，将图中的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）。
（________）
（2）小明设计了实验记录表格，请指出表格中设计不合理的地方： _____________。
（3）小明操作规范、读数正确，将测得的数据填入表格中，他发现额定电压下小灯泡工作时的情况与铭牌标注的不相符，若生产这种小灯泡，灯丝的材料和粗细是一定的，则原因是该灯泡灯丝的长度__________（填“大于”或“小于”）正常值。
（4）小明将两只不同规格的灯泡串联在电路中，通电后发现L1比L2亮，则通过L1的电流__________L2的电流，L1两端的电压__________L2两端的电压（均填“大于”“小于”或“等于”）。
19．（4分）在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。
(1)请你用笔画代替导线，将图中的实物电路连接完整______。
(2)当小明按要求将电路连接完好后，在闭合开关前，滑动变阻器的滑片P应位于____（选填“A端”或“B端”）。
(3)闭合开关后，电压表示数如图乙为_____V。若他想测量小灯泡的额定功率，应将滑动变阻器的滑片P向_____端（选填“A”或“B”）移动，使电压表的示数为2.5V。
(4)当电压表的示数为2.5V时，电流表示数如图甲所示，此时电流表读数为_____A，由此可以知道灯泡的额定功率为______W。
(5)另一组的小红同学在连线时，不小心将线连错了，使开关闭合后，在移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，请你分析一下产生这个现象的原因是________________________。
(6)小明认为还能用该电路来研究导体中的电流电压的关系。你认为这种说法是_____（选填“对”或“错”）的，原因是____________________。
四、作图题（共16分）
20．（8分）将图中的电灯、开关和插座连接到家庭电路中。
（______）
21．（8分）请根据静止小磁针的指向，标出图中螺线管电流的环绕方向。
（____）
五、计算题（共22分）
22．（10分）在某次“家电下乡”活动中，小明家买了一只wSJ﹣60型号电热壶，其牌标志如图所示现将一满壶10℃的0.5kg的水在额定电压下烧开需用时4min，已知外界气压为1标准大气压（c水＝4.2×103J/（kg•℃），求
（1）电热壶正常工作时的电阻
（2）电热壶正常工作烧开一满壶水（初温为10℃）所消耗的电能
（3）这壶水吸收的热量
（4）电热壶的热效率
23．（12分）如图是用滑轮组提升物体A的示意图，物体A受到的重力大小为GA．在匀速竖直提升物体A的过程中，物体A上升的速度大小为vA，滑轮组的机械效率为η．已知：GA＝100N，vA＝0.4m/s，η＝80%，绳重、轮与轴的摩擦均可忽略不计．求：
（1）绳子自由端的拉力大小F；
（2）动滑轮所受的重力大小G动；
（3）拉力F做功的功率P．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、A
4、D
5、B
6、C
7、A
8、C
9、C
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、电流的磁效应 电磁感应
14、S3 S1 、 S2 短路
15、电流 50A B 2
16、弹性势 动 重力势
三、实验题（共12分）
17、不变 变大 1 1.8
18、 求平均功率 小于 等于 大于
19、 A 2 B 0.2 0.5 电压表并联在滑动变阻器两端了 错 由于灯丝的电阻随温度的升高而增大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）48.4Ω（2）2.4×105J（3）1.89×105J（4）78.75%
23、； 25N； 50W．
实验
次数
钩码质量
m（g）
钩码升高高度
h（m）
钩码上升
时间
t（s）
电流表
示数 I
（A）
电压表
示数 U
（V）
滑动变阻器滑片位置
1
100
1.0
3.6
0.20
3.0
中点
2
100
1.0
8.0
0.15
1.5
最右端
次数
电压U/V
电流I/A
电功率P/W
平均电功率
1
2
0.34
2
2.5
0.4
3
2.8
0.44
型号
WSJ﹣60
额定电压
220V
额定功率
1000W
水壶容积
500ml
