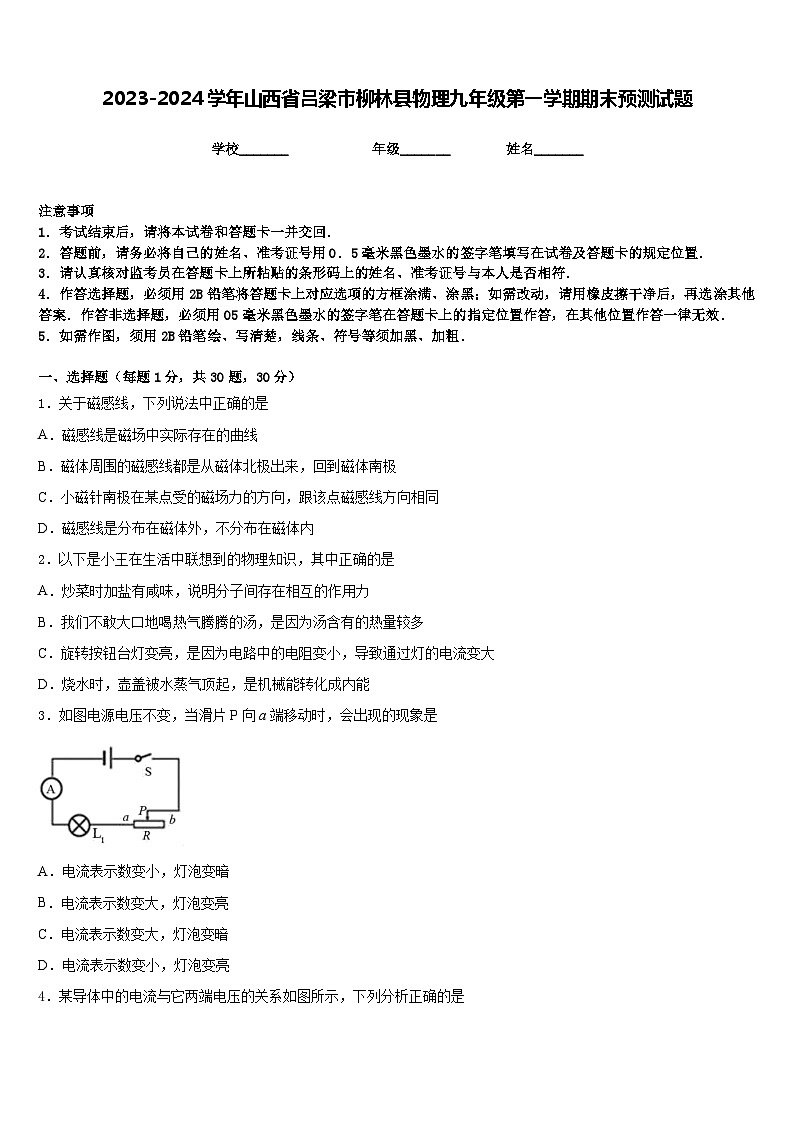

2023-2024学年山西省吕梁市柳林县物理九年级第一学期期末预测试题含答案

这是一份2023-2024学年山西省吕梁市柳林县物理九年级第一学期期末预测试题含答案，共9页。试卷主要包含了下列关于导体的说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．关于磁感线，下列说法中正确的是
A．磁感线是磁场中实际存在的曲线
B．磁体周围的磁感线都是从磁体北极出来，回到磁体南极
C．小磁针南极在某点受的磁场力的方向，跟该点磁感线方向相同
D．磁感线是分布在磁体外，不分布在磁体内
2．以下是小王在生活中联想到的物理知识，其中正确的是
A．炒菜时加盐有咸味，说明分子间存在相互的作用力
B．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
C．旋转按钮台灯变亮，是因为电路中的电阻变小，导致通过灯的电流变大
D．烧水时，壶盖被水蒸气顶起，是机械能转化成内能
3．如图电源电压不变，当滑片P向a端移动时，会出现的现象是
A．电流表示数变小，灯泡变暗
B．电流表示数变大，灯泡变亮
C．电流表示数变大，灯泡变暗
D．电流表示数变小，灯泡变亮

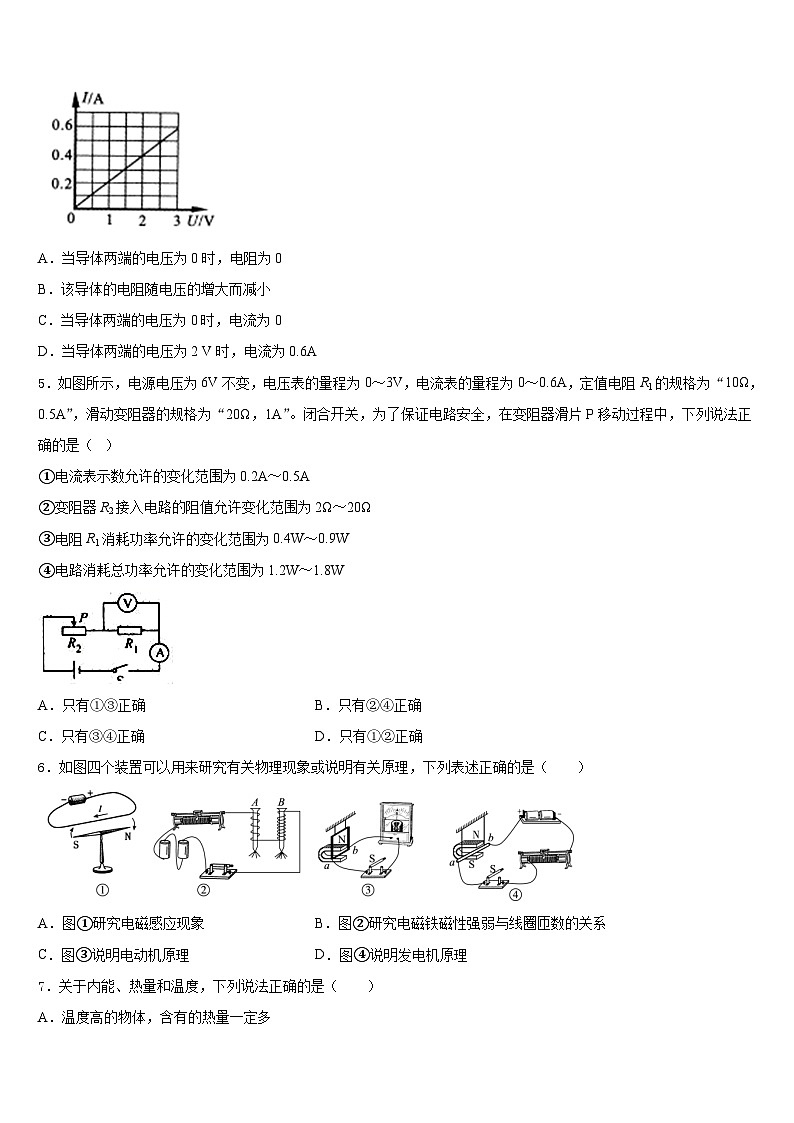

4．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
5．如图所示，电源电压为6V不变，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R1的规格为“10Ω，0.5A”，滑动变阻器的规格为“20Ω，1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是（ ）
①电流表示数允许的变化范围为0.2A～0.5A
②变阻器R2接入电路的阻值允许变化范围为2Ω～20Ω
③电阻R1消耗功率允许的变化范围为0.4W～0.9W
④电路消耗总功率允许的变化范围为1.2W～1.8W
A．只有①③正确B．只有②④正确
C．只有③④正确D．只有①②正确
6．如图四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（ ）
A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系
C．图③说明电动机原理D．图④说明发电机原理

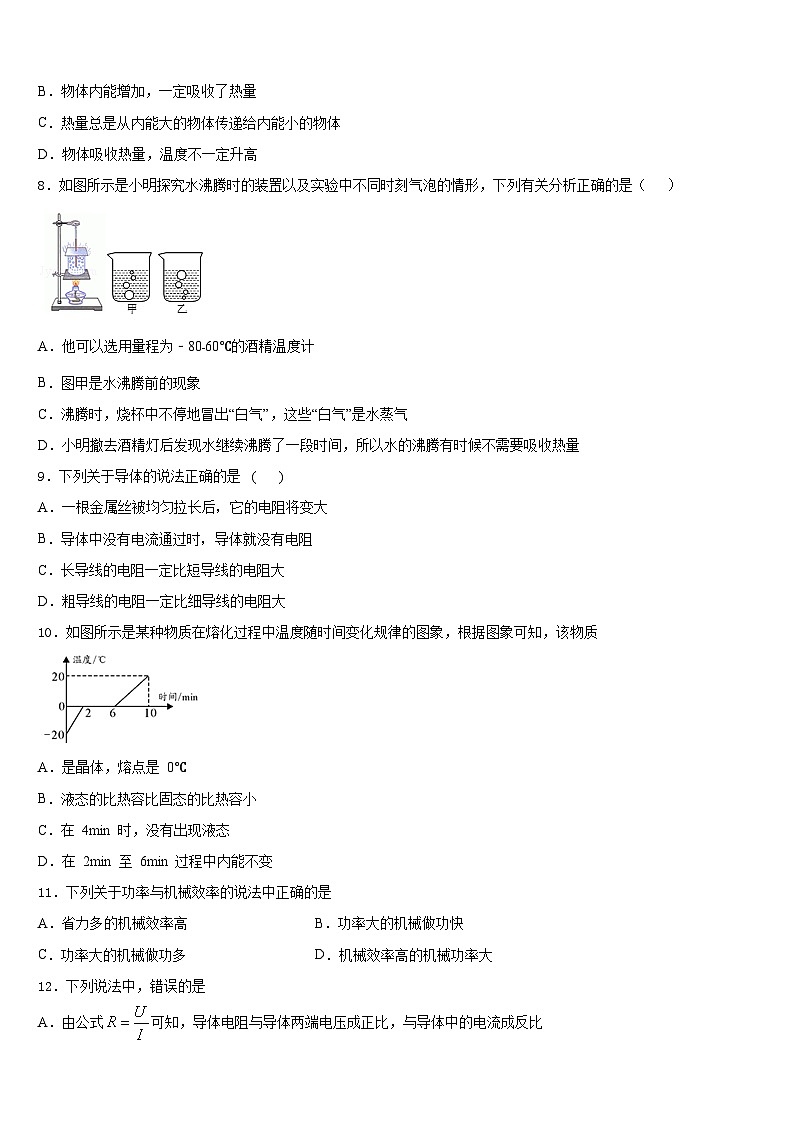

7．关于内能、热量和温度，下列说法正确的是（ ）
A．温度高的物体，含有的热量一定多
B．物体内能增加，一定吸收了热量
C．热量总是从内能大的物体传递给内能小的物体
D．物体吸收热量，温度不一定升高
8．如图所示是小明探究水沸腾时的装置以及实验中不同时刻气泡的情形，下列有关分析正确的是（ ）
A．他可以选用量程为﹣80﹣60℃的酒精温度计
B．图甲是水沸腾前的现象
C．沸腾时，烧杯中不停地冒出“白气”，这些“白气”是水蒸气
D．小明撤去酒精灯后发现水继续沸腾了一段时间，所以水的沸腾有时候不需要吸收热量
9．下列关于导体的说法正确的是 ( )
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．长导线的电阻一定比短导线的电阻大
D．粗导线的电阻一定比细导线的电阻大
10．如图所示是某种物质在熔化过程中温度随时间变化规律的图象，根据图象可知，该物质
A．是晶体，熔点是 0℃
B．液态的比热容比固态的比热容小
C．在 4min 时，没有出现液态
D．在 2min 至 6min 过程中内能不变
11．下列关于功率与机械效率的说法中正确的是
A．省力多的机械效率高B．功率大的机械做功快
C．功率大的机械做功多D．机械效率高的机械功率大
12．下列说法中，错误的是
A．由公式可知，导体电阻与导体两端电压成正比，与导体中的电流成反比
B．探究“影响导体电阻大小的因素”，主要运用的研究方法有控制变量法和转换法
C．电功的单位和电能的单位是相同的
D．电能转化为其他形式的能的过程是电流做功的过程
二、填空题（每题5分，共4题，20分）
13．两个电阻R1=10Ω，R2=15Ω，串联起来接到某一电源上，通过它们的电流之比为_____，它们的电功率之比为_______。
14．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
15．电源的作用是给用电器两端提供_____，电压是形成______的原因，电压用字母______表示。一节干电池的电压为______V，人体安全电压不能超过______V，家庭照明电路电压为________V。
16．甲乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。现输电线在某处发生短路，为确定短路位置，抢修员进行了如下操作：在甲地利用电源（电压恒为6V）、定值电阻R0（阻值为20Ω）、电压表以及开关等与输电线组成了一个检测电路（如图所示）：闭合开关后，电压表示数为2V。则电路中的电流_____A，短路位置离甲地_____km。
三、实验题（共12分）
17．（4分）小郝要测量额定电压为2.5V小灯泡的额定电功率。
（1）他连接了如图甲所示的实验电路，其中滑动变阻器还没有接入电路。若实现滑动变阻器滑片向右滑动时，小灯泡发光变亮，应该接滑动变阻器的_______端。（选填“A”或“B”）
（2）闭合开关S，调节滑动变阻器的滑片后，观察到电压表的示数如图乙，此时应该向______（选填“A”或“B”）移动滑动变阻器，使小灯泡正常发光。
（3）小灯泡正常发光时电流表的示数如图丙所示，则小灯泡的额定功率为________W。
18．（4分）实验桌面上给你提供的器材有：10Ω、15Ω、20Ω、40Ω的定值电阻各2个；电阻箱一个(可以直接读出电阻值，阻值范围0～9999Ω)；学生电源一个(输出电压为6V)；开关一个；电压表和电流表各一只；导线若干。小华和小君同学想探究一下并联电阻的总电阻与各分电阻的关系，她们依据设计的电路图(如图所示)，选择器材后共进行了四次实验，实验方法是：每一次实验首先选择两个电阻(例如选取两个10Ω的电阻)并联后接入a、b之间；检查无误后闭合开关，读取并记录电流表和电压表的示数；然后拆除这两个并联电阻，将电阻箱接入a、 b之间，调节电阻箱的阻值，直至电流表的示数、电压表的示数与前面的示数相同，读取并记录电阻箱的阻值。四次实验记录的数据见表格。

请解答下列问题：
（1）每一次实验换接上电阻箱后，要调节电阻箱的阻值直至电流表和电压表的读数与开始用两个电阻并联时的读数相同的意义是__________，实验过程所体现的科学方法是：________。
（2）第四次实验电阻箱上显示的数据应该是______Ω。
（3）综合分析实验数据，可以得到：两个电阻并联后的总电阻与这两个电阻的关系是_________。
19．（4分）在“伏安法测电阻”实验中，某小组的实验电路如图甲所示．
(1)本实验是根据Rx＝_____算出电阻Rx的阻值．
(2)由两节新干电池串联组成的电源两端电压大约是_____V.
(3)闭合开关前，应将变阻器滑片放在其最_____(填“左”或“右”)端，闭合开关后，发现两个电表中只有一个电表有示数，初步检查确认，接线完好且两个电表无故障，则发生故障的元件应是_____(填“电源”“电阻Rx”或“变阻器”)．
(4)排除故障后，经过多次测量得到的实验数据如表所示：
①为减小实验误差，小明依据多次测量取平均值的做法进行了如下运算：
由此得电阻Rx＝7.38 Ω .这样的算法是_____(填“合理”或“不合理”)的．
②小芳把表中的数据在坐标系中描点、连线，得到如图乙所示的U－I图象．由图可得电阻Rx＝_____Ω.
(5)由于没有电压表，小红设计了如图丙所示的电路图，其中电阻R0＝20 Ω，电流表A1、A2为两个完全相同的电流表，连接好电路后，闭合开关，发现两个电流表指针均偏转了相同的角度，如图丁所示，则通过电阻Rx′的电流是_____A．R′x＝_____Ω.
四、作图题（共16分）
20．（8分）如图所示，人站在地上用力F提升重物，请画出滑轮组绕线方法．
（_______）
21．（8分）如图所示，画出家庭电路的正确连线，要求拉线开关控制灯泡。
（_____）
五、计算题（共22分）
22．（10分）如图所示，电源电压为10V保持不变，小灯泡L标有“6V 6W”字样。求：
（1）小灯泡L正常工作5min消耗的电能；
（2）小灯泡L恰好正常发光时，变阻器消耗的电功率。
23．（12分）两轮自行平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱。
(1)若电动车以额定功率工作，求锂电池充足一次电最多可骑行的时间为几秒（保留结果两位有效数字）？
(2)锂电池充足电后，电动车在平直的公路上匀速行驶，受到的平均阻力为96N，电动车工作的效率为80%，求：最多能连续行驶多少千米？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、C
5、C
6、B
7、D
8、B
9、A
10、A
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、1:1 2:3
14、并联 内
15、电压 电流 U 1.5 36 220
16、0.2 25
三、实验题（共12分）
17、B B 0.9
18、用一个总电阻代替两个分电阻，其在电路中的作用与两个分电阻相同 等效替代 6 两个电阻并联后，总电阻的倒数等于这两个电阻的倒数之和
19、 3 右 电阻Rx 不合理 7.5 1.6 5
四、作图题（共16分）
20、略
21、
五、计算题（共22分）
22、（1）1800J；（2）4W
23、 (1)5.9×103s；(2)17.28km
第一次
第二次
第三次
第四次
选取的电阻/Ω
10和10
40和40
40和10
15和10
连接方式
并联
并联
并联
并联
电压表示数/V
6
6
6
6
电流表示数/A
1.2
0.3
0.75
1.0
电阻箱阻值/Ω
5
20
8
？
数据序号
1
2
3
4
5
电压U/V
0.75
1.0
1.5
2.0
2.5
电流I/A
0.09
0.14
0.22
0.28
0.32
整车质量
20kg
锂电池电压
48V
锂电池容量
12A·h
电动车额定电压
48V
电动机额定功率
350W
