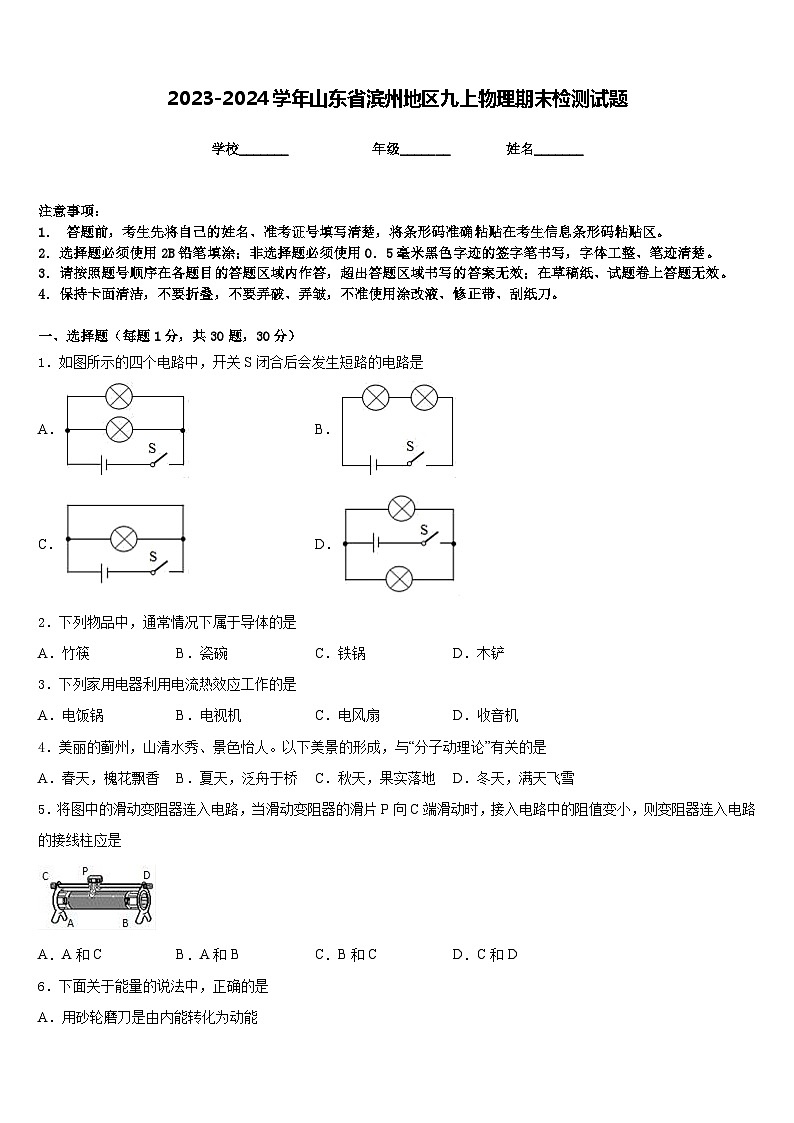

2023-2024学年山东省滨州地区九上物理期末检测试题含答案

这是一份2023-2024学年山东省滨州地区九上物理期末检测试题含答案，共8页。试卷主要包含了下面关于能量的说法中，正确的是，下列材料中，属于导体的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的四个电路中，开关S闭合后会发生短路的电路是
A．B．
C．D．
2．下列物品中，通常情况下属于导体的是
A．竹筷B．瓷碗C．铁锅D．木铲
3．下列家用电器利用电流热效应工作的是
A．电饭锅B．电视机C．电风扇D．收音机
4．美丽的蓟州，山清水秀、景色怡人。以下美景的形成，与“分子动理论”有关的是
A．春天，槐花飘香B．夏天，泛舟于桥C．秋天，果实落地D．冬天，满天飞雪
5．将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向C端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是
A．A和CB．A和BC．B和CD．C和D

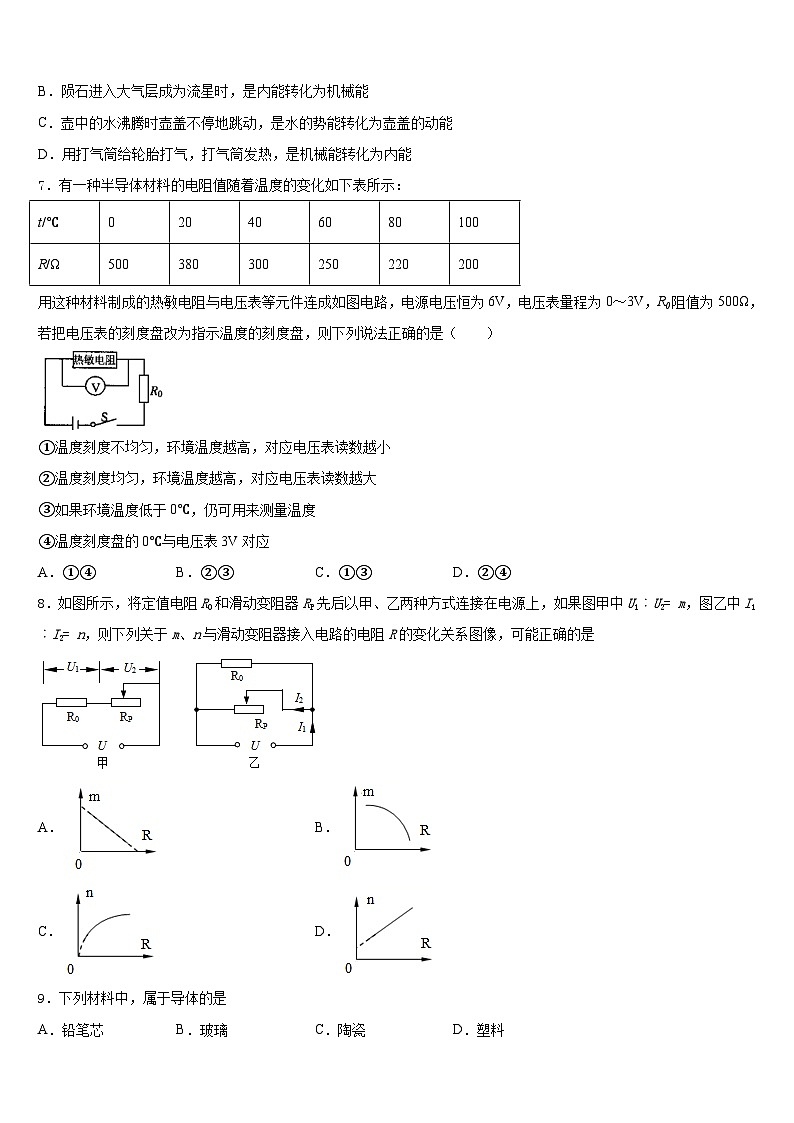

6．下面关于能量的说法中，正确的是
A．用砂轮磨刀是由内能转化为动能
B．陨石进入大气层成为流星时，是内能转化为机械能
C．壶中的水沸腾时壶盖不停地跳动，是水的势能转化为壶盖的动能
D．用打气筒给轮胎打气，打气筒发热，是机械能转化为内能
7．有一种半导体材料的电阻值随着温度的变化如下表所示：
用这种材料制成的热敏电阻与电压表等元件连成如图电路，电源电压恒为6V，电压表量程为0～3V，R0阻值为500Ω，若把电压表的刻度盘改为指示温度的刻度盘，则下列说法正确的是（ ）
①温度刻度不均匀，环境温度越高，对应电压表读数越小
②温度刻度均匀，环境温度越高，对应电压表读数越大
③如果环境温度低于0℃，仍可用来测量温度
④温度刻度盘的0℃与电压表3V对应
A．①④B．②③C．①③D．②④
8．如图所示，将定值电阻R0和滑动变阻器RP先后以甲、乙两种方式连接在电源上，如果图甲中U1︰U2= m，图乙中I1︰I2= n，则下列关于m、n与滑动变阻器接入电路的电阻R的变化关系图像，可能正确的是
A．B．
C．D．
9．下列材料中，属于导体的是
A．铅笔芯B．玻璃C．陶瓷D．塑料

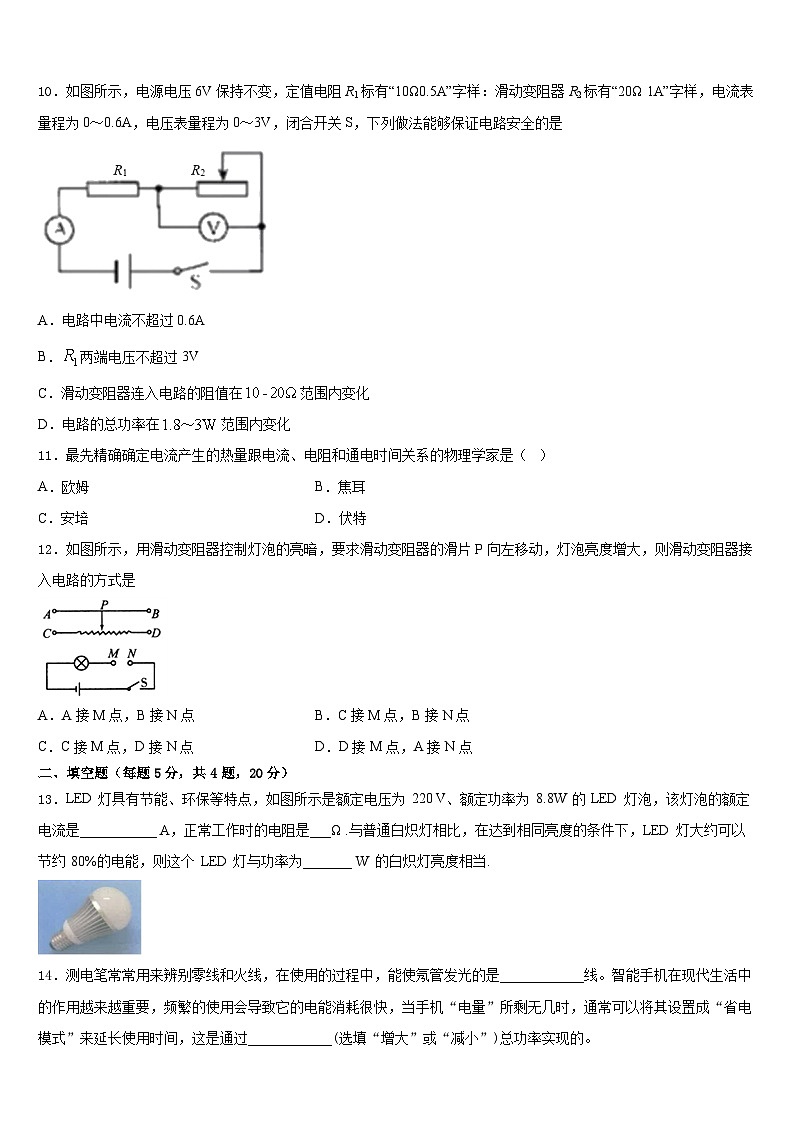

10．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是
A．电路中电流不超过0.6A
B．两端电压不超过3V
C．滑动变阻器连入电路的阻值在范围内变化
D．电路的总功率在范围内变化
11．最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．欧姆B．焦耳
C．安培D．伏特
12．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是
A．A接M点，B接N点B．C接M点，B接N点
C．C接M点，D接N点D．D接M点，A接N点
二、填空题（每题5分，共4题，20分）
13．LED 灯具有节能、环保等特点，如图所示是额定电压为 220 V、额定功率为 8.8W 的 LED 灯泡，该灯泡的额定电流是___________ A，正常工作时的电阻是___Ω .与普通白炽灯相比，在达到相同亮度的条件下，LED 灯大约可以节约 80%的电能，则这个 LED 灯与功率为_______ W 的白炽灯亮度相当.
14．测电笔常常用来辨别零线和火线，在使用的过程中，能使氖管发光的是____________线。智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过____________(选填“增大”或“减小”)总功率实现的。
15．如图所示是小林家的电能表，家中同时使用的用电器的总功率不能超过_____W。小林家11月底电能表读数如图甲所示，12月底电能表读数如图乙所示，则小林家12月份用电_____度，若家庭用电每度0.5元，那么12月份他家需交电费_____元。
16．通过学习物理概念，使我们可以更准确地描述物体的属性，例如为了描述导体对电流的________作用，我们引入了电阻的概念；某同学用如图所示的电路做探究影响电阻大小因素的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．如果想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝甲和________分别接入M、N两点间．
三、实验题（共12分）
17．（4分）在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．
（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．
（______）
（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．
（3）小明排除故障后开始实验，正确得出电流表示数如表
分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．
18．（4分）小蕾同学在探究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端。
（1）实验中通过观察U形管中__________________的变化来比较电流通过电阻丝产生热量的多少，这种实验方法叫_______________________。
（2）图甲所示的装置是用来研究电流通过电阻丝产生的热量与____的关系，通电一段时间，___（选填“a”或“b”）容器中电流产生的热量较多。
（3）图乙所示的实验装置是用来研究电流通过电阻丝产生的热量与_____________的关系，通电一段时间，________（选填“c”或“d”）容器中电流产生的热量多。
（4）此实验的依据是电流的__________效应。下面所列四种用电器中，利用这一原理工作的用电器是___________。
A．电饭锅 B．电风扇 C．电视机 D．计算机
19．（4分）小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
（______）
（2）实验前，为保护电路，滑动变阻器的滑片应置于_____端（填“A”成“B”）。
（3）实验时，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则它的阻值是_____Ω
（4）通常情况下要进行多次测量并取平均值，其目的是为了_____。
四、作图题（共16分）
20．（8分）根据下图所示的实际电路，画出电路图。
（_______）
21．（8分）标出图中条形磁铁的磁感线方向和小磁针静止时的N极。
（_____）
五、计算题（共22分）
22．（10分）定值电阻R1和R2串联在电源电压为10V的电路中，电阻R1＝6Ω，R2＝4Ω，通电100s，求：
（1）电路中的电流；
（2）电流通过R1时产生的热量。
23．（12分）如图甲为新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图乙所示，其中R1和R2均为电热丝，S是电源开关，S1是自动控制开关；煮饭时，把电饭锅接入220V电路中，加热功率为2200W。（电热丝的电阻随温度的变化忽略不计）求：
（1）在加热状态下，电饭锅正常工作时电路中的电流是多大？
（2）电热丝R2的电阻值是多少？
（3）电饭锅在加热状态下正常工作的10min内，消耗的电能是多少？
（4）如保温状态下的功率为550W，求R1的阻值是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、A
5、A
6、D
7、A
8、D
9、A
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、0.04 5500 44
14、火 减小
15、4400 135 67.5
16、阻碍 乙
三、实验题（共12分）
17、 连接电路的过程中，开关没有断开 电流表的接线柱接反了 I3=I1+I2 更换不同的灯泡进行多次实验
18、液面高度 转换法 电阻 b 电流 c 热 A
19、 B 9 减小误差
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1A；（2）600J。
23、（1）10A；（2）22Ω；（3）1.32×106J；（4）66Ω
t/℃
0
20
40
60
80
100
R/Ω
500
380
300
250
220
200
实验次数
I1/A
I2/A
I3/A
1
0.10
0.20
0.30
