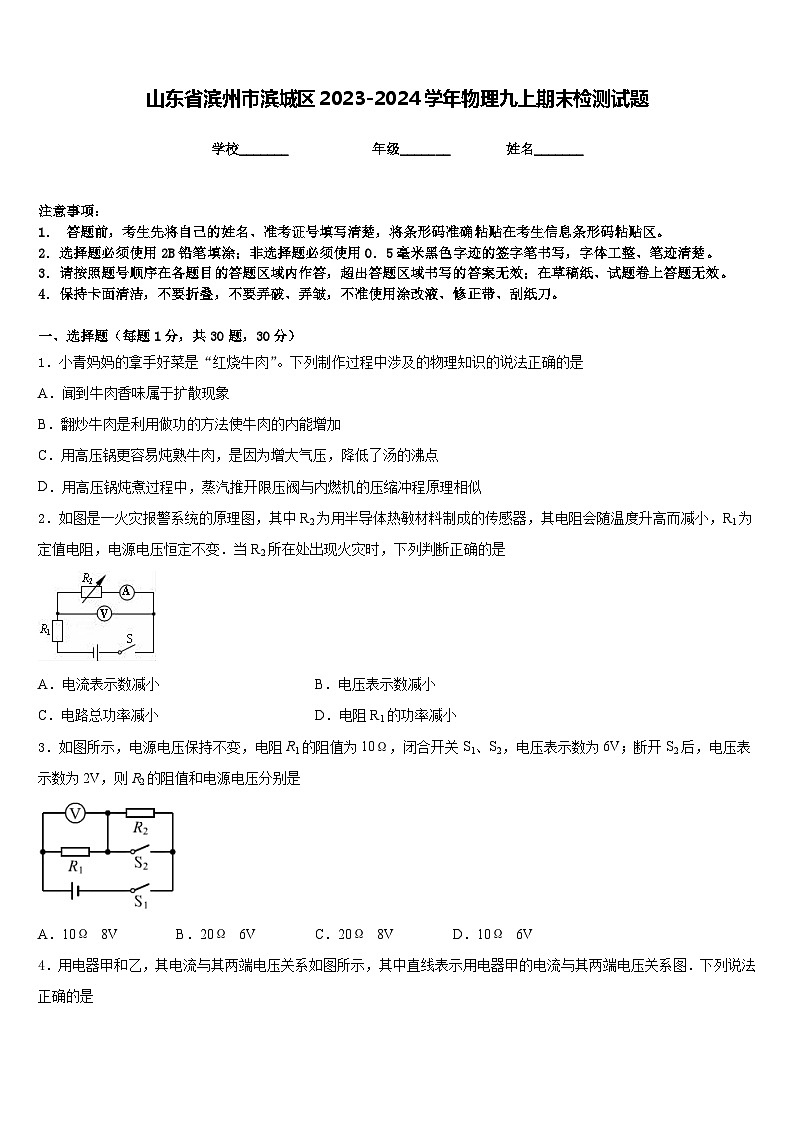

山东省滨州市滨城区2023-2024学年物理九上期末检测试题含答案

这是一份山东省滨州市滨城区2023-2024学年物理九上期末检测试题含答案，共9页。试卷主要包含了关于热学知识，下列说法错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．小青妈妈的拿手好菜是“红烧牛肉”。下列制作过程中涉及的物理知识的说法正确的是
A．闻到牛肉香味属于扩散现象
B．翻炒牛肉是利用做功的方法使牛肉的内能增加
C．用高压锅更容易炖熟牛肉，是因为增大气压，降低了汤的沸点
D．用高压锅炖煮过程中，蒸汽推开限压阀与内燃机的压缩冲程原理相似
2．如图是一火灾报警系统的原理图，其中R2为用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，R1为定值电阻，电源电压恒定不变．当R2所在处出现火灾时，下列判断正确的是
A．电流表示数减小B．电压表示数减小
C．电路总功率减小D．电阻R1的功率减小
3．如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是
A．10Ω 8VB．20Ω 6VC．20Ω 8VD．10Ω 6V

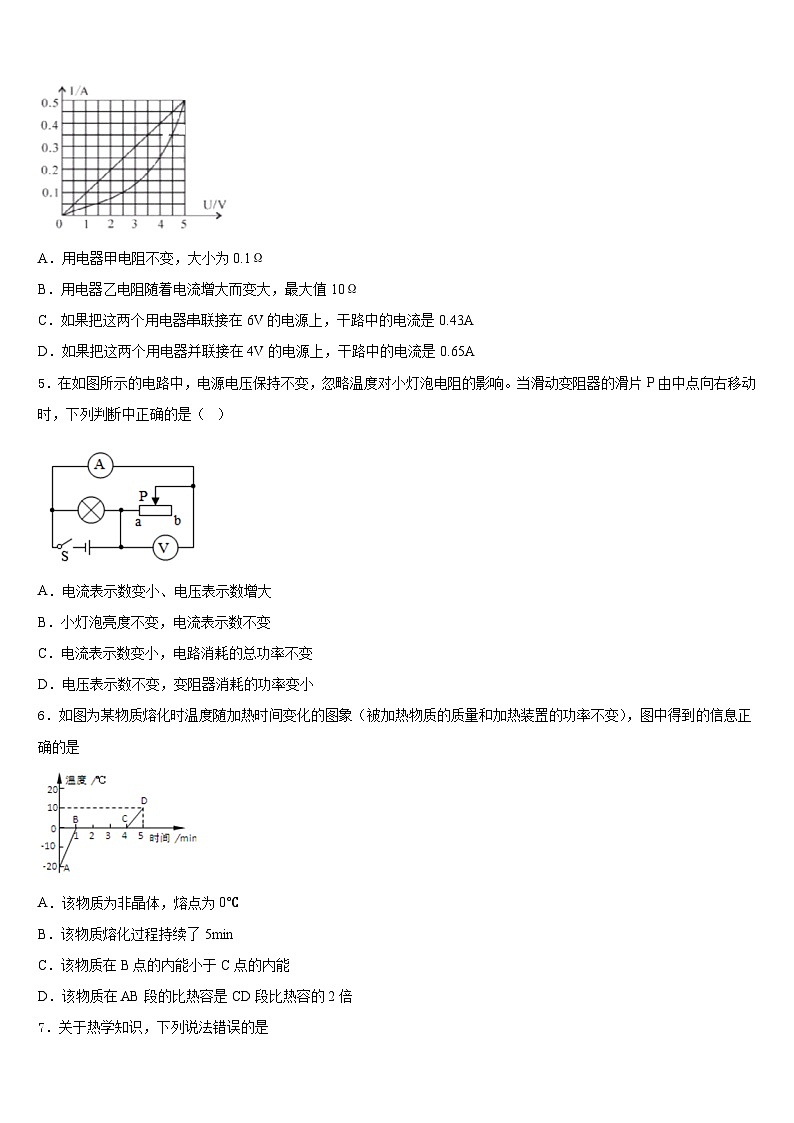

4．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是
A．用电器甲电阻不变，大小为0.1Ω
B．用电器乙电阻随着电流增大而变大，最大值10Ω
C．如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43A
D．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A
5．在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是（ ）
A．电流表示数变小、电压表示数增大
B．小灯泡亮度不变，电流表示数不变
C．电流表示数变小，电路消耗的总功率不变
D．电压表示数不变，变阻器消耗的功率变小
6．如图为某物质熔化时温度随加热时间变化的图象（被加热物质的质量和加热装置的功率不变），图中得到的信息正确的是
A．该物质为非晶体，熔点为0℃
B．该物质熔化过程持续了5min
C．该物质在B点的内能小于C点的内能
D．该物质在AB段的比热容是CD段比热容的2倍
7．关于热学知识，下列说法错误的是

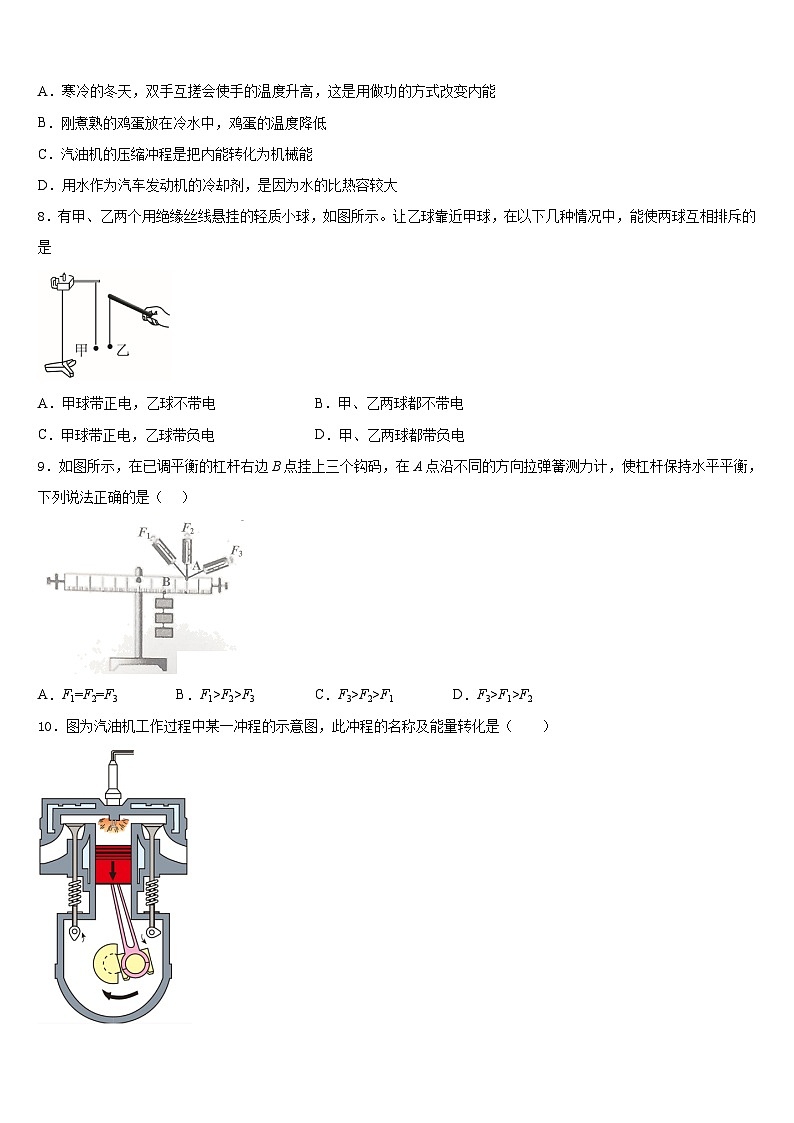

A．寒冷的冬天，双手互搓会使手的温度升高，这是用做功的方式改变内能
B．刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低
C．汽油机的压缩冲程是把内能转化为机械能
D．用水作为汽车发动机的冷却剂，是因为水的比热容较大
8．有甲、乙两个用绝缘丝线悬挂的轻质小球，如图所示。让乙球靠近甲球，在以下几种情况中，能使两球互相排斥的是
A．甲球带正电，乙球不带电B．甲、乙两球都不带电
C．甲球带正电，乙球带负电D．甲、乙两球都带负电
9．如图所示，在已调平衡的杠杆右边B点挂上三个钩码，在A点沿不同的方向拉弹簧测力计，使杠杆保持水平平衡，下列说法正确的是（ ）
A．F1=F2=F3B．F1>F2>F3C．F3>F2>F1D．F3>F1>F2
10．图为汽油机工作过程中某一冲程的示意图，此冲程的名称及能量转化是（ ）
A．吸气冲程，内能转化为机械能
B．压缩冲程，机械能转化为内能
C．做功冲程，内能转化为机械能
D．排气冲程，机械能转化为内能
11．下列实例中与“水的比热容较大"这- -特性无关的是
A．夏天在房间内洒水降温B．用循环水冷却汽车发动机
C．让热水流过散热器供暖D．沿海地区昼夜温差较小
12．下列四种现象中属于扩散现象的是
A．秋季北方频发“沙尘暴”
B．春天柳絮漫天飞舞
C．隆冬时分，大雪纷飞
D．金秋时节，桂花香气袭人
二、填空题（每题5分，共4题，20分）
13．内燃机有四个工作冲程，图是内燃机的________冲程，活塞下降时，燃气内能________（选填“减少”或“增加”）．
14．磁悬浮列车是在车厢和铁轨上分别安放磁体，并使它们的同名磁极相互____（填“排斥”或“吸引”），从而使列车从铁轨上“浮”起来，达到____（填“减小”或“增大”）阻力的目的．
15．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___，请写出一条安全用电的注意事项_____________________．
16．甲、乙两个电阻的U-I图线如图所示，当仅将甲、乙两电阻串联在电路中时，电路中的电流为0.4A，则甲的电阻值R甲=_______Ω，通过甲、乙两电阻的电流之比I甲∶I乙=_______，电源电压为_______V；当仅将甲、乙两电阻改为并联接在相同的电路中时，则干路中的电流为_______A。
三、实验题（共12分）
17．（4分）测“小灯泡电功率”实验时，所用器材有：电源、额定电压为3.8V的小灯泡、符合实验要求的滑动变阻器、电压表、电流表、开关和若干导线。图为该实验电路图。

（1）请在图中把实物图连接完整，要求滑动变阻器滑片P向左移动时，滑动变阻器接入电路的电阻值变大；
（________）
（2）闭合开关，发现灯泡不亮，移动滑片灯泡仍不亮，用手按一下灯泡，灯泡亮了。出现这种故障的原因可能是 ______(选填字母序号)；
A．开关短路 B．电流表短路
C．电压表断路 D．灯泡接触不良
排除故障后，继续进行实验，把电压表、电流表的示数以及灯泡的亮度记录如下表：
（3）小灯泡正常发光时的功率为________W；第5次实验看不到灯泡发光，主要原因是：_____；
（4）把小灯泡换成LED灯，调节滑动变阻器，使LED灯的实际功率与小灯泡的实际功率几乎相等，发现LED灯比小灯泡亮得多。由此可推断出在亮度相当的情况下，________(选填“小灯泡”或“LED灯”)的实际功率更大；从照明需求的角度来讲，_______(选填“小灯泡”或“LED灯”)更节能。
18．（4分）小华同学在做“用电压表和电流表测电阻”的实验时，发现电压表已损坏，就重新设计了一个电路，并选用了一个阻值已知的定值电阻R0，连接成如图所示的实验电路。闭合开关后，她先将图中导线的C端接到电流表“-”接线柱上，电流表的示数为I1；然后将导线C端接到电流表“3”接线柱上，电流表的示数为I2，则定值电阻R0两端的电压为_____，通过Rx的电流为_____，Rx的阻值为_____。（用已知字母表示）
19．（4分）物理兴趣小组的同学们为了研究“水沸腾时温度变化规律”，设计实验并组装了如图甲所示的装置进行实验。
（1）进行该实验除了图甲中所示的器材，还需要一个重要的测量工具_____；
（2）小明点燃酒精灯对水加热。在水加热至沸腾的过程中，发现如图乙所示三种现象，三种现象发生的时间顺序是_____；
（3）加热过程中，同学们每隔1min在表格中记录一次加热时间和温度。其中小明组和小军组的实验数据如下表所示：
小军发现小明组有一个实验数据有明显错误，这个错误的数据是_____℃；
小明认为自己在实验过程中实事求是、尊重客观事实，不会有错误。于是小军说出了他的判断依据是_____；
（4）小军组认为用图象来分析实验数据更有利于总结和发现规律，于是在坐标纸上描出各点并绘制图象如图丙所示。分析图象可以得出结论：水在沸腾时，_____；
（5）小明又对比了两个小组的实验数据，发现他们把水加热至沸腾的时间不同。于是对实验过程进行评估与反思：实验过程中他们使用了相同的装置，用火焰大小基本相同的酒精灯对水加热至沸腾，火焰基本上不影响实验结果。于是，他找出了加热至沸腾所用时间不相同的真正原因是_____。
四、作图题（共16分）
20．（8分）如图所示，教室中有两盏照明灯。由一个开关控制，两盏灯之间互不影响，请你用笔画线代替导线，将电路图连接完整。
（_______）
21．（8分）在图中标出电源的正、负极和螺线管的 N、S 极．
（____）
五、计算题（共22分）
22．（10分）如图所示，电源电压保持不变。小灯泡L标有“2.5 V 0.625 W”字样，滑动变阻器R1的最大值为30 Ω，定值电阻R2＝30 Ω。忽略温度对灯丝电阻的影响。请解答下列问题。
(1)小灯泡灯丝的电阻是多少？
(2)将开关全部闭合，当变阻器的滑片P移到中点时，电流表示数为0.45 A。则电压表的示数是多少？
(3)只闭合开关S，移动滑片P使小灯泡正常发光，则此时滑动变阻器消耗的电功率是多少？
23．（12分）《开学第一课》节目里，王源经过多次努力，利用孵化箱完成了无壳孵小鸡实验。如图乙所示为孵化箱的简化电路图，灯L的额定电压为8V，通常只需灯光照明；温度较低时需加热。电源电压恒为24V，电流表A1量程为0~0.6A，电流表A2量程为0~3A，R1为定值电阻，R2为阻值可变的发热电阻丝（标有“100Ω 3A”）。灯L的I—U图像如图甲所示。仅闭合开关S时，灯L恰好正常发光。求：
(1)灯L正常发光时的电功率；
(2)电阻R1的阻值；
(3)S、Sl、S2均闭合时，在电路安全的情况下，R2允许的阻值范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、B
4、D
5、D
6、C
7、C
8、D
9、D
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、做功 减少
14、排斥 减小
15、总功率过大 不要同时使用大功率用电器
16、10 1:1 6 1.8
三、实验题（共12分）
17、 D 1.14 小灯泡的实际功率太小 小灯泡 LED灯
18、I2R0 I1-I2
19、秒表 BAC 65 根据Q吸=cm△t，相同的时间升高相同的温度 吸收热量，温度保持不变 小明所用的水质量大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10；(2)4.5V；（3）0.5W
23、 (1)3.2W；(2)40Ω；(3)10Ω~100Ω
数据序号
1
2
3
4
5
电压U/V
4.3
3.8
3.3
0.61
0.24
电流I/A
0.33
0.3
0.29
0.13
0.1
灯泡亮度
很亮
较亮
偏暗
微微发光
看不见发光
时间/min
0
1
2
3
4
5
6
7
8
9
10
小明组
水的温度/℃
20
30
40
50
65
70
80
90
98
98
98
小军组
水的温度/℃
20
35
50
65
80
95
99
99
99
99
99
