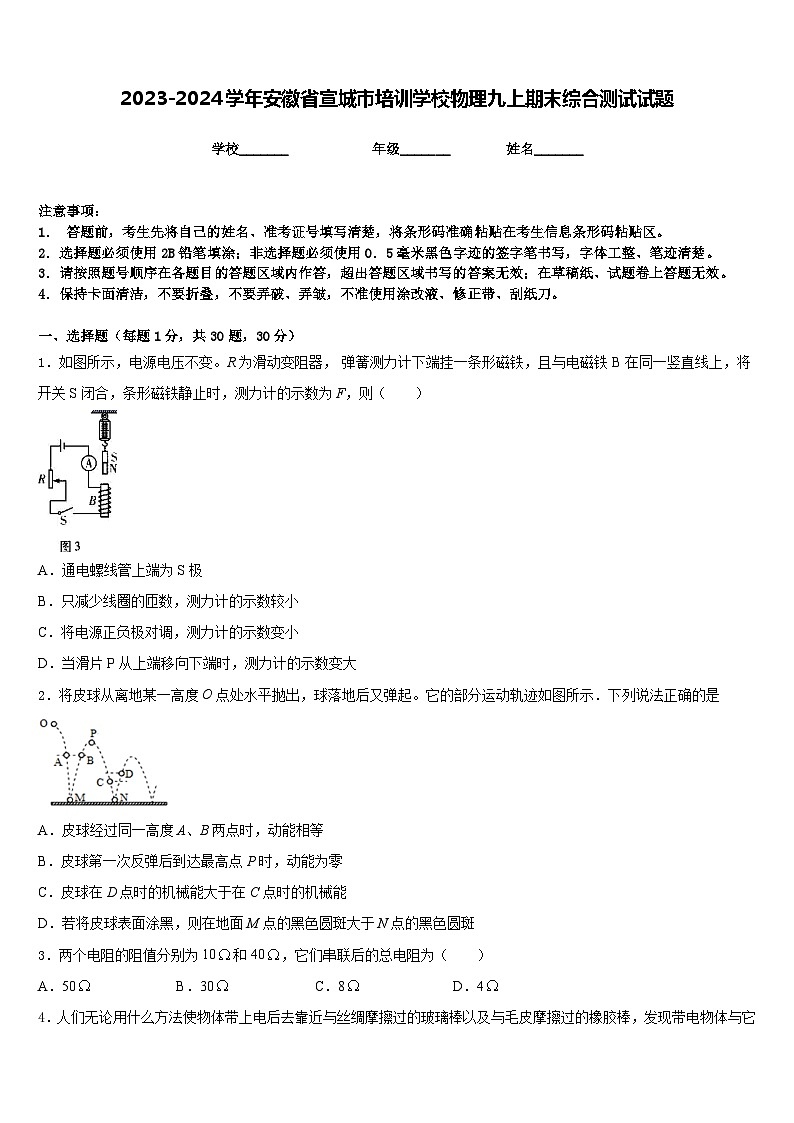

2023-2024学年安徽省宣城市培训学校物理九上期末综合测试试题含答案

这是一份2023-2024学年安徽省宣城市培训学校物理九上期末综合测试试题含答案，共9页。试卷主要包含了一种声光报警器的电路如图所示等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压不变。R为滑动变阻器， 弹簧测力计下端挂一条形磁铁，且与电磁铁B在同一竖直线上，将开关S闭合，条形磁铁静止时，测力计的示数为F，则（ ）
A．通电螺线管上端为S极
B．只减少线圈的匝数，测力计的示数较小
C．将电源正负极对调，测力计的示数变小
D．当滑片P从上端移向下端时，测力计的示数变大
2．将皮球从离地某一高度O点处水平抛出，球落地后又弹起。它的部分运动轨迹如图所示．下列说法正确的是
A．皮球经过同一高度A、B两点时，动能相等
B．皮球第一次反弹后到达最高点P时，动能为零
C．皮球在D点时的机械能大于在C点时的机械能
D．若将皮球表面涂黑，则在地面M点的黑色圆斑大于N点的黑色圆斑
3．两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50B．30C．8D．4

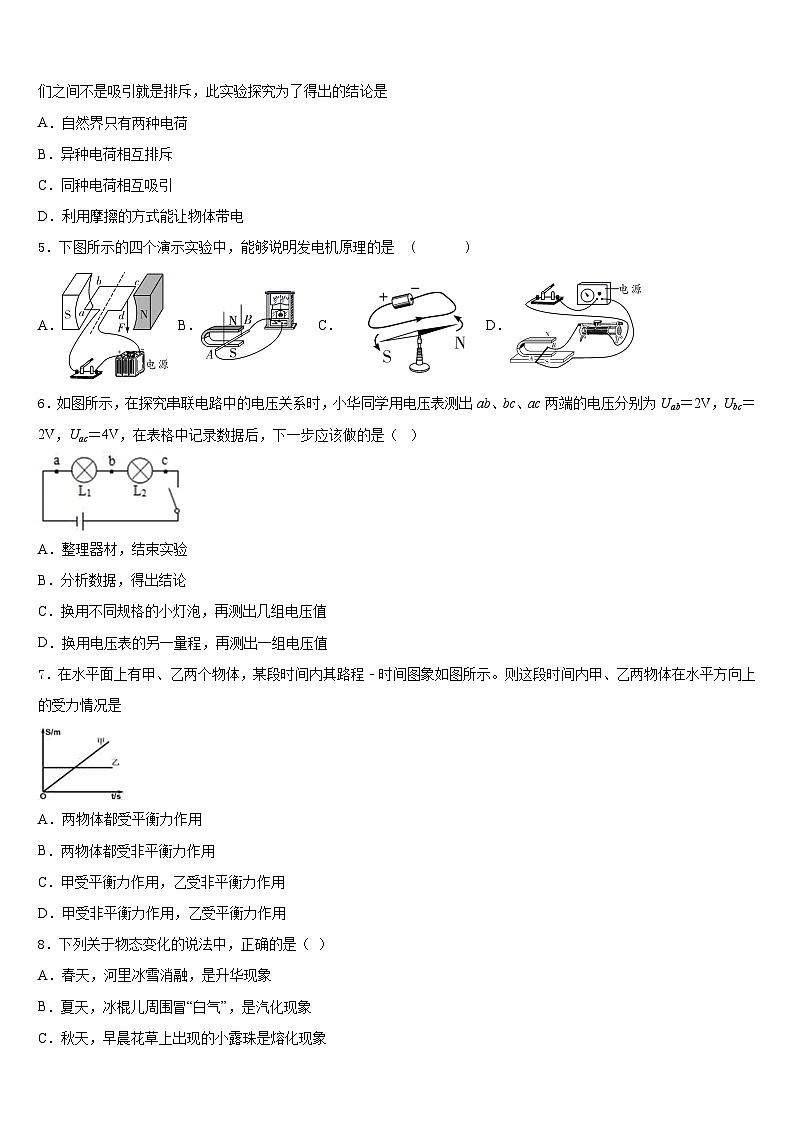

4．人们无论用什么方法使物体带上电后去靠近与丝绸摩擦过的玻璃棒以及与毛皮摩擦过的橡胶棒，发现带电物体与它们之间不是吸引就是排斥，此实验探究为了得出的结论是
A．自然界只有两种电荷
B．异种电荷相互排斥
C．同种电荷相互吸引
D．利用摩擦的方式能让物体带电
5．下图所示的四个演示实验中，能够说明发电机原理的是 ( )
A．B．C．D．
6．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
7．在水平面上有甲、乙两个物体，某段时间内其路程﹣时间图象如图所示。则这段时间内甲、乙两物体在水平方向上的受力情况是
A．两物体都受平衡力作用
B．两物体都受非平衡力作用
C．甲受平衡力作用，乙受非平衡力作用
D．甲受非平衡力作用，乙受平衡力作用
8．下列关于物态变化的说法中，正确的是（ ）
A．春天，河里冰雪消融，是升华现象
B．夏天，冰棍儿周围冒“白气”，是汽化现象
C．秋天，早晨花草上出现的小露珠是熔化现象

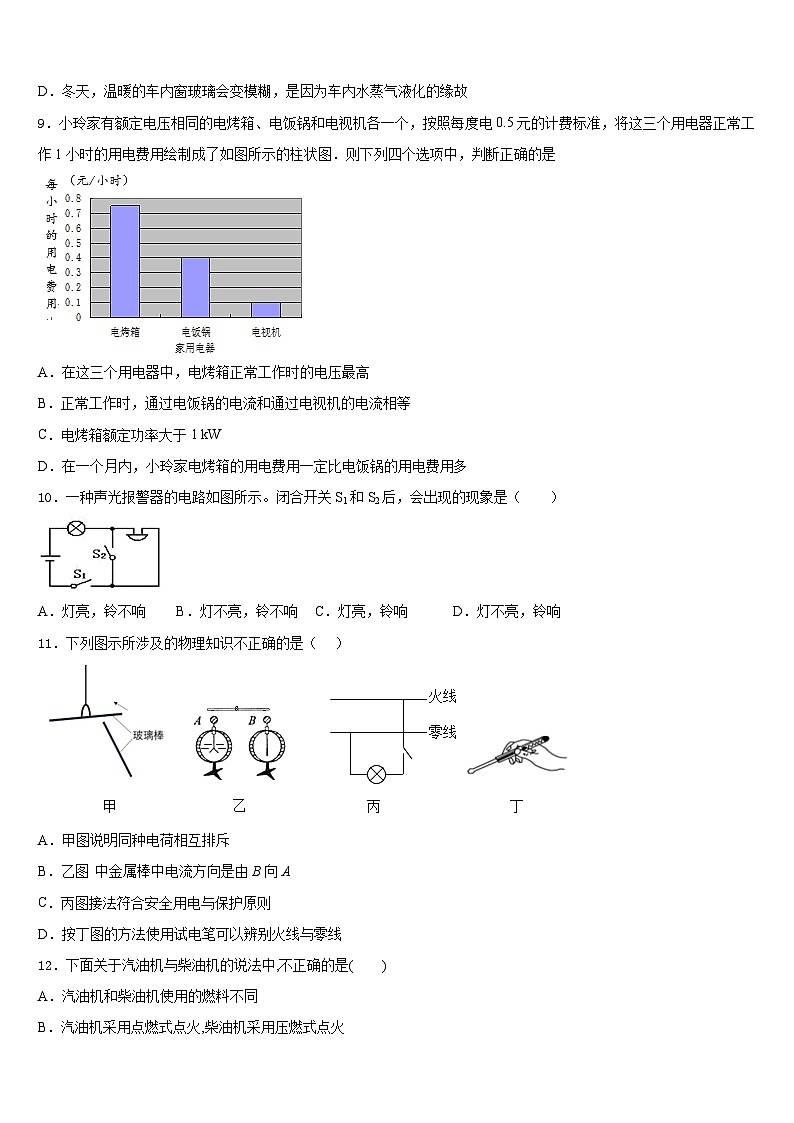

D．冬天，温暖的车内窗玻璃会变模糊，是因为车内水蒸气液化的缘故
9．小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是
A．在这三个用电器中，电烤箱正常工作时的电压最高
B．正常工作时，通过电饭锅的电流和通过电视机的电流相等
C．电烤箱额定功率大于1 kW
D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多
10．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响
11．下列图示所涉及的物理知识不正确的是（ ）
A．甲图说明同种电荷相互排斥
B．乙图 中金属棒中电流方向是由B向A
C．丙图接法符合安全用电与保护原则
D．按丁图的方法使用试电笔可以辨别火线与零线
12．下面关于汽油机与柴油机的说法中,不正确的是( )
A．汽油机和柴油机使用的燃料不同
B．汽油机采用点燃式点火,柴油机采用压燃式点火
C．汽油机汽缸顶部有个火花塞,柴油机汽缸顶部有个喷油嘴
D．汽油机与柴油机除使用的燃料不同外,在构造上完全相同
二、填空题（每题5分，共4题，20分）
13．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是____线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与________连接起来；长期不用的家电设备每隔一段时间后需要通电一次，这是________电热（选填“利用”或“防止”）．
14．小强的爸爸从国外带回一个电热水壶，铭牌上的几个参数翻译过来后如图。
（1）该电热水壶中发热体的电阻为大____？正常工作的电流是多少_____？
（2）若接在我国的家庭电路中，并能使它正常工作，需要在它的外部_____（串联/并联）一个电阻。试计算出该电阻的大小_____ 。
（3）某天用电高峰的时候，小强将改装好的电热水壶装满1kg温度为30℃的水，用了l1min40s的时间才将水烧开（1标准大气压下），则电热水壶实际消耗的功率是多少____？
15．某家庭电能表如图所示。若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调的电功率是_____W。
16．如图所示的电路，电源电压不变。调节滑动变阻器滑片P从b移动到a，电流表示数由0.2A变为0.3A，电压表示数也随之变化了3V；当滑片位于a点时，滑动变阻器R消耗的电功率为1.5W。则定值电阻R0=______Ω，电源电压U=______V。
三、实验题（共12分）
17．（4分）小亮用如图所示的电路探究电流通过电阻产生热量的多少与电阻的关系，两个相同的烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计，电阻丝 R1 和 R2 均为定值电阻. 请你解答:
（1） 实验中，电流产生热量的多少无法直接测量， 而是利用_____来显示，这种研究方法叫做转换法；请举一个采用此方法的实例：______；
（2）闭合开关，通电一段时间后，温度计 A 的示数升高较多，这是因为 R1_____ R2；（选填“>”、“=”或“<”）
（3）接下来还想探究电流产生热量的多少与电流大小的关系，需要增加的器材是_____， 接着进行的操作是________.
18．（4分）测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源、电流表（0～0.6A、0～3A ）、电压表（0～3V 、0～15V）、滑动变阻器、开关各一只，导线若干。
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（____）
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是_____；
A．检查灯泡是否断路 B．检查灯泡是否短路
C．检查开关接触是否良好 D．移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为_____A，小灯泡的额定功率为_____W。
19．（4分）如图的装置可用来定性研究_______定律．将电阻R甲与R乙(R甲>R乙)串联在电路中是为了使时间和__相同，通过温度计示数的变化可以比较____的多少．
四、作图题（共16分）
20．（8分）1820年，安培在科学院的例会上做了一个实验，引起与会科学家的极大兴趣。如图所示，他把一个螺线管从中间用细丝线沿水平方向悬挂起来，使之能够在水平方向自由转动，然后，给螺线管通电，当通电螺线管静止后，两端总是指到南、北方向上，并且螺线管的右端指到南方，请你在图中标出螺线管的S、N极和线圈中电流的方向。
（_______）
21．（8分）如图所示，用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量灯泡L1的电流，导线不能交叉。
（____）
五、计算题（共22分）
22．（10分）电动汽车因其节能、环保而受到人们的青睐。某品牌电动汽车，驾驶员与车的总质量为1.6t。汽车在平直公路上以10m/s的速度匀速行驶20min，此时驱动电机的输入电压为300V，电流为60A，汽车所受阻力为驾驶员与车总重力的0.1倍，g取10N/kg。求电动汽车：
（1）匀速行驶过程中驱动电机消耗的电能；
（2）匀速行驶过程中牵引力所做的功。
23．（12分）如表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
（1）电烤箱在高温档正常工作10min所消耗的电能；
（2）电路中R2的阻值；
（3）电烤箱在低温档正常工作时，电路中的电流和R2的功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、A
4、A
5、B
6、C
7、A
8、D
9、C
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、火 大地 利用
14、 串联
15、1200
16、30 14
三、实验题（共12分）
17、温度计升高的示数 借助验电器两金属箔片张开角度判断物体带电多少 > 秒表 闭合开关，滑片位于阻值最大处，通电2分钟，记录 A 瓶中温度计变化示数；断开开关，待A瓶温度回归原示数后，闭合开关，向左移动滑动变阻器到某一位置，再通电2分钟，记录 A 瓶中温度计变化示数。
18、 D 0.3 0.75
19、焦耳 电流 电流产生热量
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2.16 × 107J；(2)1.92 × 107J
23、（1）6.6×105J；（2）66Ω；（3）2A， 264W。
××牌电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
440W
电源频率
50Hz
