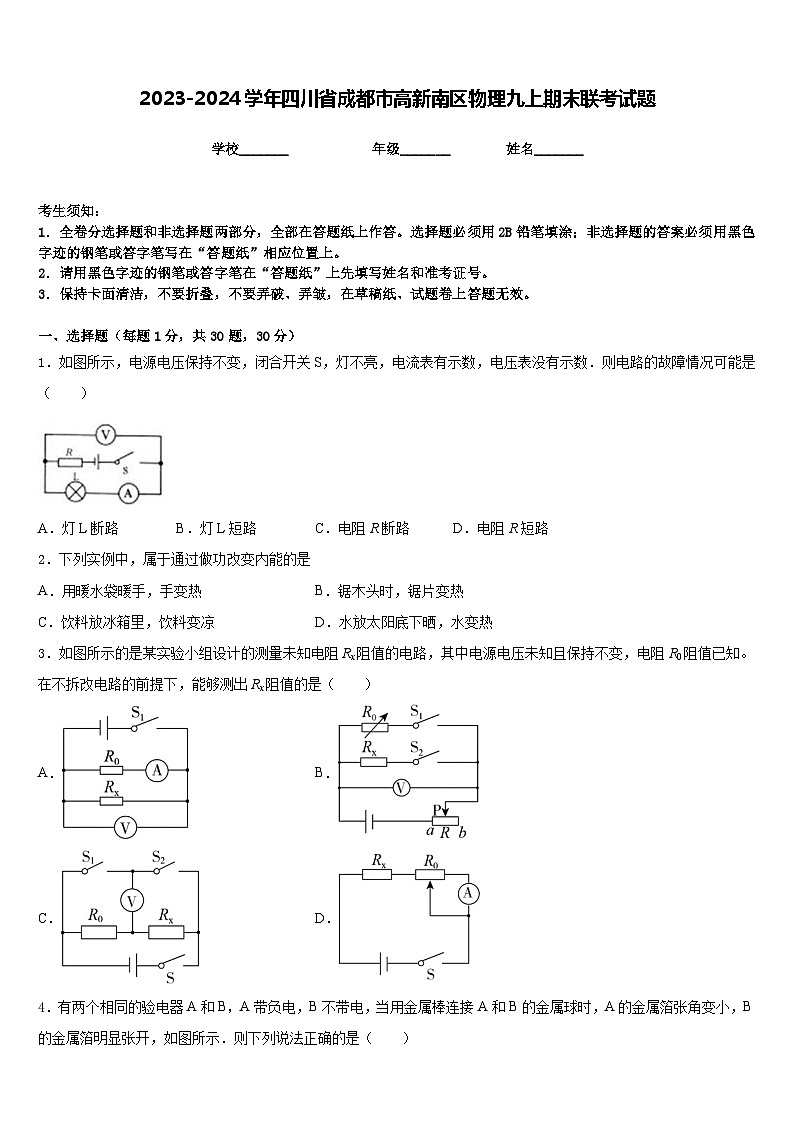

2023-2024学年四川省成都市高新南区物理九上期末联考试题含答案
展开
这是一份2023-2024学年四川省成都市高新南区物理九上期末联考试题含答案，共8页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
2．下列实例中，属于通过做功改变内能的是
A．用暖水袋暖手，手变热B．锯木头时，锯片变热
C．饮料放冰箱里，饮料变凉D．水放太阳底下晒，水变热
3．如图所示的是某实验小组设计的测量未知电阻Rx阻值的电路，其中电源电压未知且保持不变，电阻R0阻值已知。在不拆改电路的前提下，能够测出Rx阻值的是（ ）
A．B．
C．D．

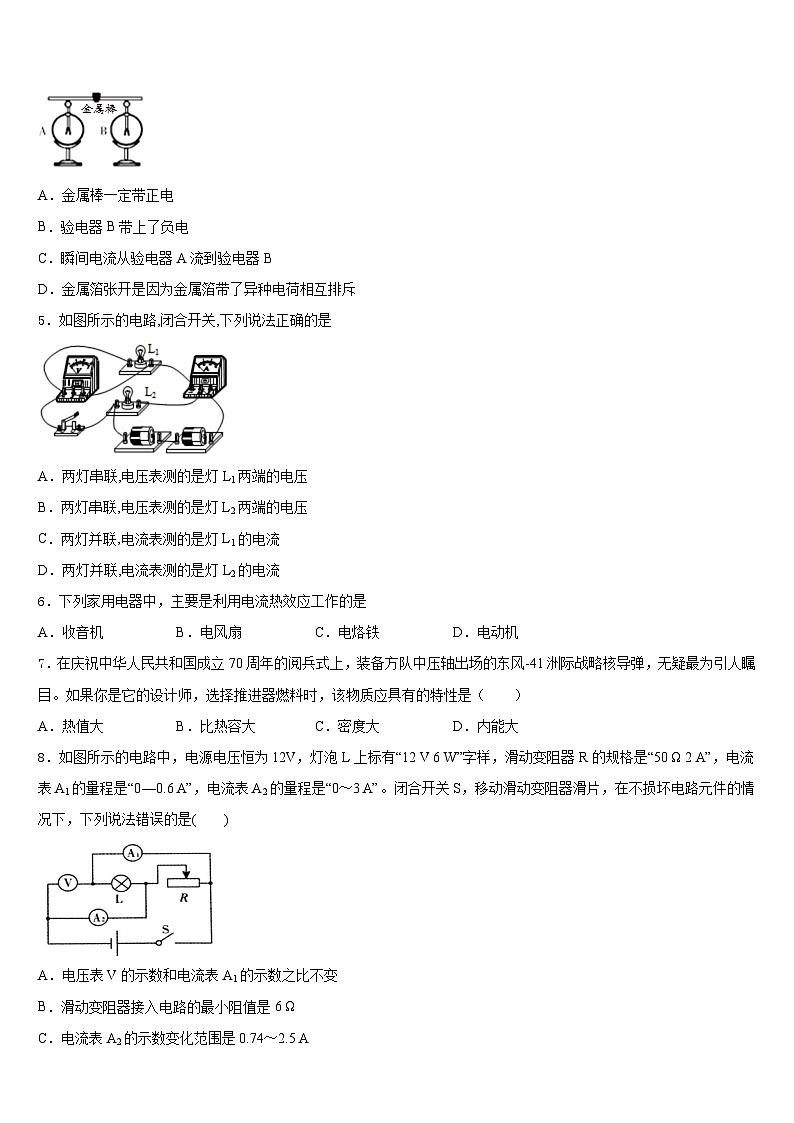

4．有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图所示．则下列说法正确的是（ ）
A．金属棒一定带正电
B．验电器B带上了负电
C．瞬间电流从验电器A流到验电器B
D．金属箔张开是因为金属箔带了异种电荷相互排斥
5．如图所示的电路,闭合开关,下列说法正确的是
A．两灯串联,电压表测的是灯L1两端的电压
B．两灯串联,电压表测的是灯L2两端的电压
C．两灯并联,电流表测的是灯L1的电流
D．两灯并联,电流表测的是灯L2的电流
6．下列家用电器中，主要是利用电流热效应工作的是
A．收音机B．电风扇C．电烙铁D．电动机
7．在庆祝中华人民共和国成立70周年的阅兵式上，装备方队中压轴出场的东风-41洲际战略核导弹，无疑最为引人瞩目。如果你是它的设计师，选择推进器燃料时，该物质应具有的特性是（ ）
A．热值大B．比热容大C．密度大D．内能大
8．如图所示的电路中，电源电压恒为12V，灯泡L上标有“12 V 6 W”字样，滑动变阻器R的规格是“50 Ω 2 A”，电流表A1的量程是“0—0.6 A”，电流表A2的量程是“0～3 A”。闭合开关S，移动滑动变阻器滑片，在不损坏电路元件的情况下，下列说法错误的是( )
A．电压表V的示数和电流表A1的示数之比不变
B．滑动变阻器接入电路的最小阻值是6 Ω
C．电流表A2的示数变化范围是0.74～2.5 A

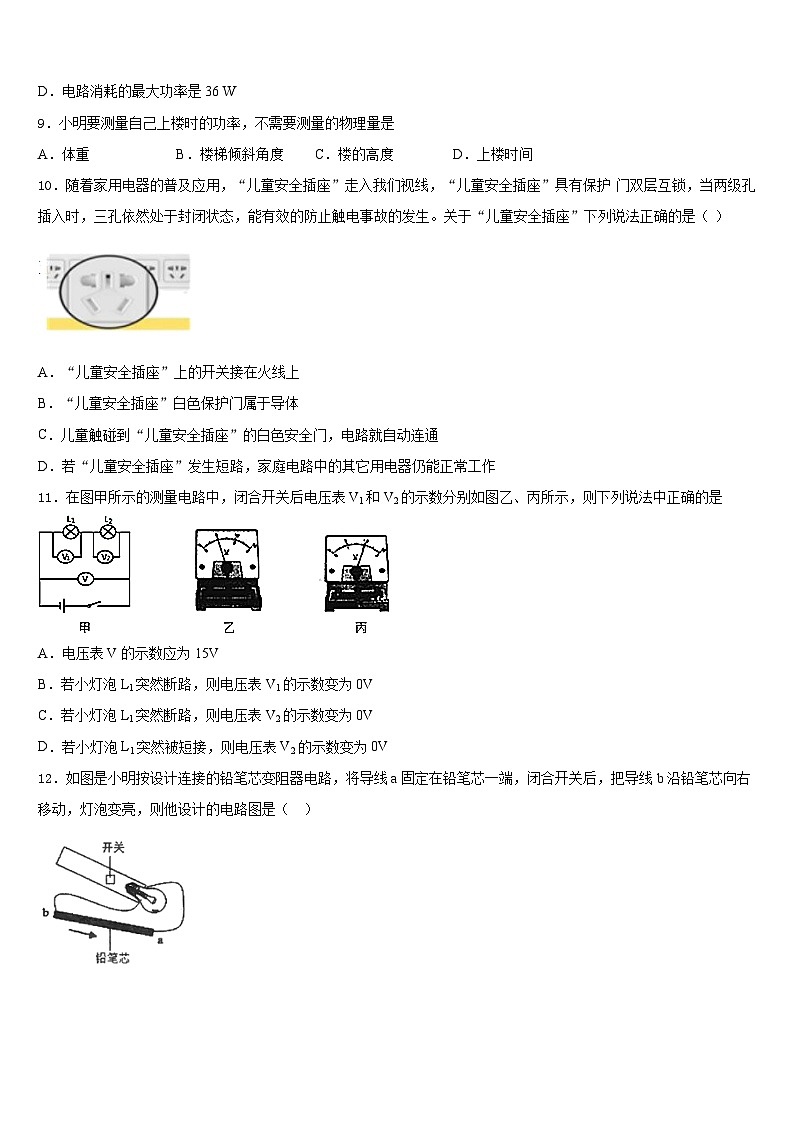

D．电路消耗的最大功率是36 W
9．小明要测量自己上楼时的功率，不需要测量的物理量是
A．体重B．楼梯倾斜角度C．楼的高度D．上楼时间
10．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护 门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（ ）
A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
11．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是
A．电压表V的示数应为15V
B．若小灯泡L1突然断路，则电压表V1的示数变为0V
C．若小灯泡L1突然断路，则电压表V2的示数变为0V
D．若小灯泡L1突然被短接，则电压表V2的示数变为0V
12．如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．用8N的水平拉力，使质量为10kg的物体沿水平方向匀速移动10m，则拉力做的功是______J，重力做的功是______J。
14．保险丝是由_____的铅锑合金制成的．家庭电路用的保险丝应_____联在电路中．当电流超过额定电流达到熔断电流时．它会自动_____．选用保险丝时，应使它的额定电流等于或略大于电路中的_____．
15．把断了的白炽灯灯丝搭接起来，灯丝电阻与未断前相比________，重新接入家庭电路中，灯泡的实际功率_______。（选填“变小” 、“变大”或“不变”）
16．如图所示是热机工作时四个冲程中的________冲程情景图。已知某单缸内燃机飞轮转速为3000r/min，那么，每秒钟燃气推动活塞做功的次数为________次。
三、实验题（共12分）
17．（4分）在“组成串联电路和并联电路”的实验中
(1)连接串联电路的过程中，下列几点要求中没有必要的是_____
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
(2)在串联电路中开关的作用是_____。
(3)在并联电路中支路开关的作用是_____。
18．（4分）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。当闭合开关后，观察到小磁针偏转。实验探究的是_______，试验中小磁针的作用是_______。
19．（4分）如图所示：甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．
（1）在“探究平面镜成像特点”的实验中，拿一支没有点燃的与A完全相同的蜡烛B竖立在玻璃板后面移动，直到看上去它跟前面那支蜡烛A的像完全重合．这样操作的目的是________，同时也证明了像与物体的大小________．
（2）在“探究凸透镜成像规律”的实验中，保持凸透镜位置不动，将蜡烛从远处逐渐向凸透镜的焦点靠近时，要想在光屏上得到清晰的烛焰的像，光屏应向________（填“靠近”或“远离”）凸透镜的方向移动，所成像的大小将________（填“变大”、“变小”或“不变”）．
（3）当蜡烛移到图乙所示位置时，光屏上出现清晰的烛焰的像，请你比较甲、乙两图中平面镜与凸透镜所成的像的不同点：________
四、作图题（共16分）
20．（8分）在图中的○里填上适当的电表符号，使之成为正确的电路图。
（____）
21．（8分）在图中，根据小磁针静止时指向，在对应位置标出通电螺线管N极和电源“+”极
（_______）
五、计算题（共22分）
22．（10分）如图甲是小明家的养生壶。它有高温，中温、低温三个档位，如图乙是它工作电路图，图表是其部分参数，其中R1，R2为发热电阻，R2＝88Ω．求
（1）发热电阻R1的阻值是多少？
（2）该养生壶中温档时的电功率是多少？
（3）小明某次便汤时，在额定电压下用高温档加热3kg水，使其温度从20℃上升到100℃求烧开一壶水需要多长时间？[不计热量损失，c水＝4.2×103J/（kg•℃）
23．（12分）2019年6月17日，南通建造的海洋生活平台“高德4号”出海试航，试航过程中平台的排水量为2×107kg，平台以5m/s的速度匀速直线航行5×103m，所受阻力是平台重的0.02倍，g取10N/kg， q燃油=4.0×107J/kg，问:
(1)平台受到的浮力？
(2)平台所受牵引力做功的功率？
(3)若平台燃油机动力系统效率为40%，该试航过程需要燃烧燃油质量？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、B
5、C
6、C
7、A
8、D
9、B
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、80 0
14、电阻率大，熔点低 串 切断电路 最大正常工作电流
15、变小 变大
16、做功 25
三、实验题（共12分）
17、C 控制所有用电器 控制所在支路的用电器
18、通电导体周围是否存在着磁场 检测磁场的存在
19、确定像的位置 相等（或相同） 远离 变大 平面镜成的是虚像，凸透镜成的是实像；平面镜成的是等大的像，凸透镜成的是放大的像
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）88Ω（2）550W（3）916s
23、 (1)2×108 N (2)2×107 W (3) 1.25×103 kg
额定电压
220V
低温的功率
275W
容量
3L
防烧干功能
有
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
2．下列实例中，属于通过做功改变内能的是
A．用暖水袋暖手，手变热B．锯木头时，锯片变热
C．饮料放冰箱里，饮料变凉D．水放太阳底下晒，水变热
3．如图所示的是某实验小组设计的测量未知电阻Rx阻值的电路，其中电源电压未知且保持不变，电阻R0阻值已知。在不拆改电路的前提下，能够测出Rx阻值的是（ ）
A．B．
C．D．
4．有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图所示．则下列说法正确的是（ ）
A．金属棒一定带正电
B．验电器B带上了负电
C．瞬间电流从验电器A流到验电器B
D．金属箔张开是因为金属箔带了异种电荷相互排斥
5．如图所示的电路,闭合开关,下列说法正确的是
A．两灯串联,电压表测的是灯L1两端的电压
B．两灯串联,电压表测的是灯L2两端的电压
C．两灯并联,电流表测的是灯L1的电流
D．两灯并联,电流表测的是灯L2的电流
6．下列家用电器中，主要是利用电流热效应工作的是
A．收音机B．电风扇C．电烙铁D．电动机
7．在庆祝中华人民共和国成立70周年的阅兵式上，装备方队中压轴出场的东风-41洲际战略核导弹，无疑最为引人瞩目。如果你是它的设计师，选择推进器燃料时，该物质应具有的特性是（ ）
A．热值大B．比热容大C．密度大D．内能大
8．如图所示的电路中，电源电压恒为12V，灯泡L上标有“12 V 6 W”字样，滑动变阻器R的规格是“50 Ω 2 A”，电流表A1的量程是“0—0.6 A”，电流表A2的量程是“0～3 A”。闭合开关S，移动滑动变阻器滑片，在不损坏电路元件的情况下，下列说法错误的是( )
A．电压表V的示数和电流表A1的示数之比不变
B．滑动变阻器接入电路的最小阻值是6 Ω
C．电流表A2的示数变化范围是0.74～2.5 A
D．电路消耗的最大功率是36 W
9．小明要测量自己上楼时的功率，不需要测量的物理量是
A．体重B．楼梯倾斜角度C．楼的高度D．上楼时间
10．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护 门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（ ）
A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
11．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是
A．电压表V的示数应为15V
B．若小灯泡L1突然断路，则电压表V1的示数变为0V
C．若小灯泡L1突然断路，则电压表V2的示数变为0V
D．若小灯泡L1突然被短接，则电压表V2的示数变为0V
12．如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．用8N的水平拉力，使质量为10kg的物体沿水平方向匀速移动10m，则拉力做的功是______J，重力做的功是______J。
14．保险丝是由_____的铅锑合金制成的．家庭电路用的保险丝应_____联在电路中．当电流超过额定电流达到熔断电流时．它会自动_____．选用保险丝时，应使它的额定电流等于或略大于电路中的_____．
15．把断了的白炽灯灯丝搭接起来，灯丝电阻与未断前相比________，重新接入家庭电路中，灯泡的实际功率_______。（选填“变小” 、“变大”或“不变”）
16．如图所示是热机工作时四个冲程中的________冲程情景图。已知某单缸内燃机飞轮转速为3000r/min，那么，每秒钟燃气推动活塞做功的次数为________次。
三、实验题（共12分）
17．（4分）在“组成串联电路和并联电路”的实验中
(1)连接串联电路的过程中，下列几点要求中没有必要的是_____
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
(2)在串联电路中开关的作用是_____。
(3)在并联电路中支路开关的作用是_____。
18．（4分）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。当闭合开关后，观察到小磁针偏转。实验探究的是_______，试验中小磁针的作用是_______。
19．（4分）如图所示：甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．
（1）在“探究平面镜成像特点”的实验中，拿一支没有点燃的与A完全相同的蜡烛B竖立在玻璃板后面移动，直到看上去它跟前面那支蜡烛A的像完全重合．这样操作的目的是________，同时也证明了像与物体的大小________．
（2）在“探究凸透镜成像规律”的实验中，保持凸透镜位置不动，将蜡烛从远处逐渐向凸透镜的焦点靠近时，要想在光屏上得到清晰的烛焰的像，光屏应向________（填“靠近”或“远离”）凸透镜的方向移动，所成像的大小将________（填“变大”、“变小”或“不变”）．
（3）当蜡烛移到图乙所示位置时，光屏上出现清晰的烛焰的像，请你比较甲、乙两图中平面镜与凸透镜所成的像的不同点：________
四、作图题（共16分）
20．（8分）在图中的○里填上适当的电表符号，使之成为正确的电路图。
（____）
21．（8分）在图中，根据小磁针静止时指向，在对应位置标出通电螺线管N极和电源“+”极
（_______）
五、计算题（共22分）
22．（10分）如图甲是小明家的养生壶。它有高温，中温、低温三个档位，如图乙是它工作电路图，图表是其部分参数，其中R1，R2为发热电阻，R2＝88Ω．求
（1）发热电阻R1的阻值是多少？
（2）该养生壶中温档时的电功率是多少？
（3）小明某次便汤时，在额定电压下用高温档加热3kg水，使其温度从20℃上升到100℃求烧开一壶水需要多长时间？[不计热量损失，c水＝4.2×103J/（kg•℃）
23．（12分）2019年6月17日，南通建造的海洋生活平台“高德4号”出海试航，试航过程中平台的排水量为2×107kg，平台以5m/s的速度匀速直线航行5×103m，所受阻力是平台重的0.02倍，g取10N/kg， q燃油=4.0×107J/kg，问:
(1)平台受到的浮力？
(2)平台所受牵引力做功的功率？
(3)若平台燃油机动力系统效率为40%，该试航过程需要燃烧燃油质量？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、B
5、C
6、C
7、A
8、D
9、B
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、80 0
14、电阻率大，熔点低 串 切断电路 最大正常工作电流
15、变小 变大
16、做功 25
三、实验题（共12分）
17、C 控制所有用电器 控制所在支路的用电器
18、通电导体周围是否存在着磁场 检测磁场的存在
19、确定像的位置 相等（或相同） 远离 变大 平面镜成的是虚像，凸透镜成的是实像；平面镜成的是等大的像，凸透镜成的是放大的像
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）88Ω（2）550W（3）916s
23、 (1)2×108 N (2)2×107 W (3) 1.25×103 kg
额定电压
220V
低温的功率
275W
容量
3L
防烧干功能
有
