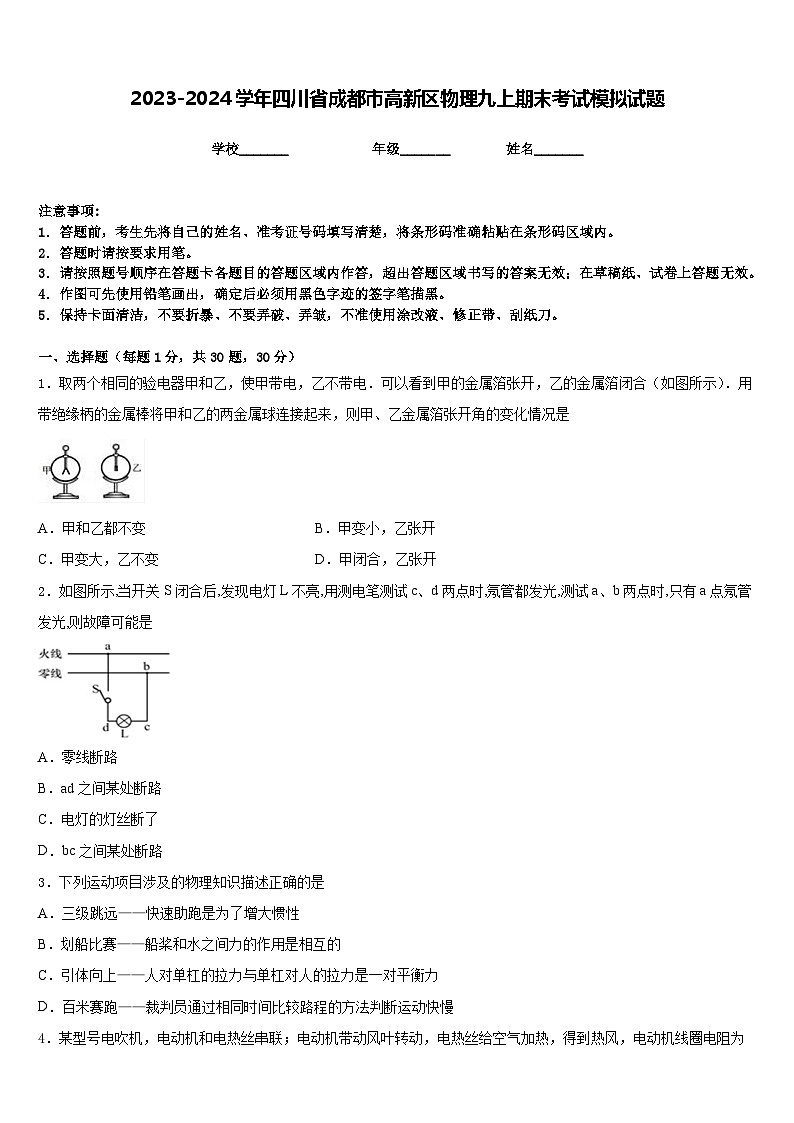

2023-2024学年四川省成都市高新区物理九上期末考试模拟试题含答案

这是一份2023-2024学年四川省成都市高新区物理九上期末考试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．取两个相同的验电器甲和乙，使甲带电，乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是
A．甲和乙都不变B．甲变小，乙张开
C．甲变大，乙不变D．甲闭合，乙张开
2．如图所示,当开关S闭合后,发现电灯L不亮,用测电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是
A．零线断路
B．ad之间某处断路
C．电灯的灯丝断了
D．bc之间某处断路
3．下列运动项目涉及的物理知识描述正确的是
A．三级跳远——快速助跑是为了增大惯性
B．划船比赛——船桨和水之间力的作用是相互的
C．引体向上——人对单杠的拉力与单杠对人的拉力是一对平衡力
D．百米赛跑——裁判员通过相同时间比较路程的方法判断运动快慢

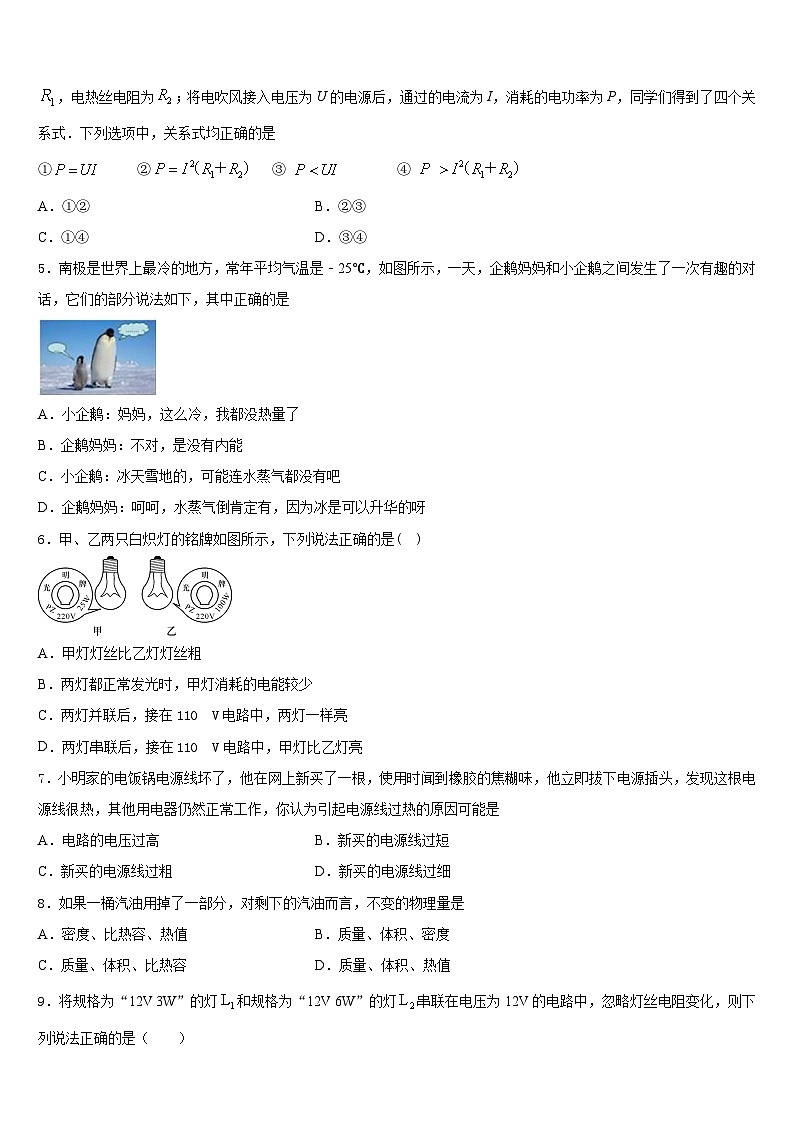

4．某型号电吹机，电动机和电热丝串联；电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为，电热丝电阻为；将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是
① ② ③ ④
A．①②B．②③
C．①④D．③④
5．南极是世界上最冷的地方，常年平均气温是﹣25℃，如图所示，一天，企鹅妈妈和小企鹅之间发生了一次有趣的对话，它们的部分说法如下，其中正确的是
A．小企鹅：妈妈，这么冷，我都没热量了
B．企鹅妈妈：不对，是没有内能
C．小企鹅：冰天雪地的，可能连水蒸气都没有吧
D．企鹅妈妈：呵呵，水蒸气倒肯定有，因为冰是可以升华的呀
6．甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是( )
A．甲灯灯丝比乙灯灯丝粗
B．两灯都正常发光时，甲灯消耗的电能较少
C．两灯并联后，接在110 V电路中，两灯一样亮
D．两灯串联后，接在110 V电路中，甲灯比乙灯亮
7．小明家的电饭锅电源线坏了，他在网上新买了一根，使用时闻到橡胶的焦糊味，他立即拔下电源插头，发现这根电源线很热，其他用电器仍然正常工作，你认为引起电源线过热的原因可能是
A．电路的电压过高 B．新买的电源线过短
C．新买的电源线过粗 D．新买的电源线过细
8．如果一桶汽油用掉了一部分，对剩下的汽油而言，不变的物理量是
A．密度、比热容、热值B．质量、体积、密度
C．质量、体积、比热容D．质量、体积、热值
9．将规格为“12V 3W”的灯和规格为“12V 6W”的灯串联在电压为12V的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ）

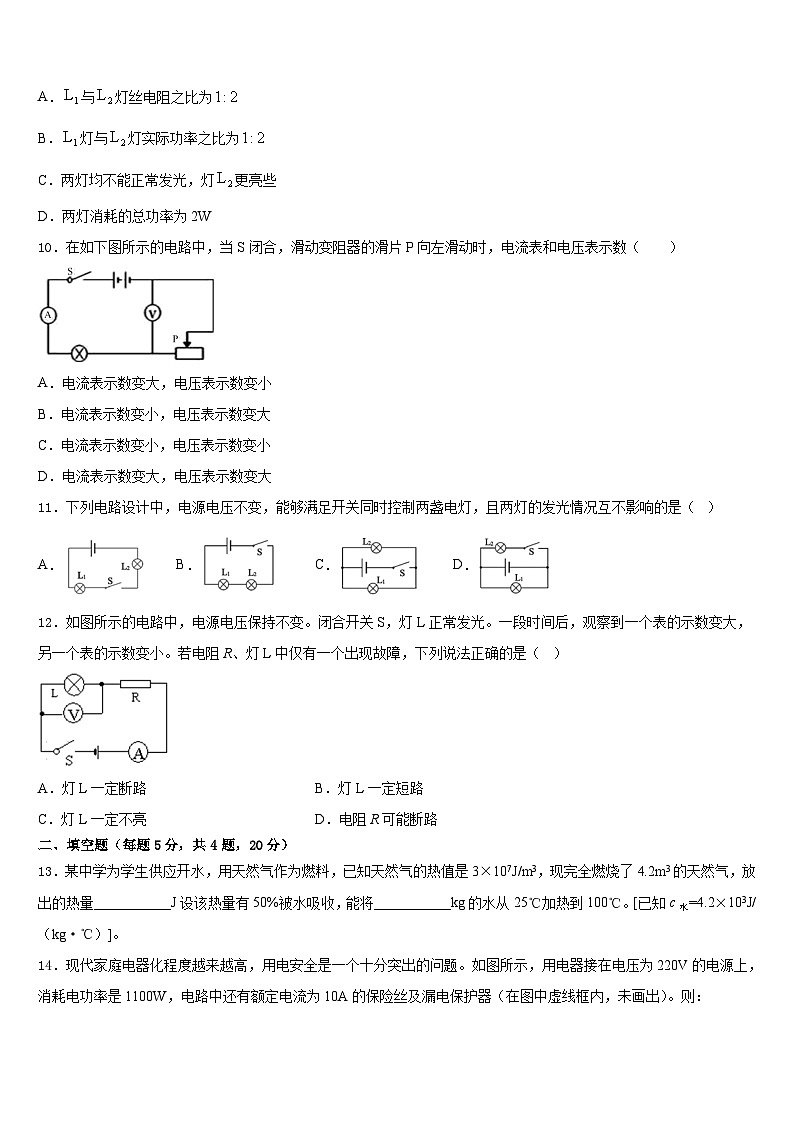

A．与灯丝电阻之比为
B．灯与灯实际功率之比为
C．两灯均不能正常发光，灯更亮些
D．两灯消耗的总功率为2W
10．在如下图所示的电路中，当S闭合，滑动变阻器的滑片P向左滑动时，电流表和电压表示数（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变大，电压表示数变大
11．下列电路设计中，电源电压不变，能够满足开关同时控制两盏电灯，且两灯的发光情况互不影响的是（ ）
A．B．C．D．
12．如图所示的电路中，电源电压保持不变。闭合开关S，灯L正常发光。一段时间后，观察到一个表的示数变大，另一个表的示数变小。若电阻R、灯L中仅有一个出现故障，下列说法正确的是（ ）
A．灯L一定断路B．灯L一定短路
C．灯L一定不亮D．电阻R可能断路
二、填空题（每题5分，共4题，20分）
13．某中学为学生供应开水，用天然气作为燃料，已知天然气的热值是3×107J/m3，现完全燃烧了4.2m3的天然气，放出的热量___________J设该热量有50%被水吸收，能将___________kg的水从25℃加热到100℃。[已知c水=4.2×103J/（kg·℃）]。
14．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如图所示，用电器接在电压为220V的电源上，消耗电功率是1100W，电路中还有额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出）。则：
（1）只有该用电器接入电路中，通过保险丝的电流为___________A。
（2）—个潮湿的人（电阻为8.8kΩ），赤脚站在地上，不小心手接触了火线，此时通过人体的电流是___________A，保险丝___________熔断（选填“会”或“不会”），漏电保护器检测到通过A、B两处的电流IA___________IB（选填“＞”、“＜”或“＝”），从而切断电路，保护人身安全。
15．不少人曾经设想制造一种不需要动力就可以源源不断地对外做功的“永动机”．这个设想不可能实现的根本原因在于它违反了_____定律．
16．2017年3月,我国在南海海底开采出天然气水合物,俗称“可燃冰”,它是由天然气和水在高压低温的条件下形成的类冰状结晶物质,可燃冰能量密度大,1m3的可燃冰释放出约0.8m3的水和160m3的天然气 , “能量密度大”是指它的________(选填“密度”“内能”“热量”或“热值”)大，完全燃烧10m3的可燃冰可释放出________J的热量。（天然气的热值为7×107J/m3）
三、实验题（共12分）
17．（4分）实验室要测量一只未知阻值Rx的阻值，提供的器材有：由两节干电池串联成的电源，学生用电流表（0～0.6A，0﹣3A）一只，学生用电压表（0～3V，0﹣15V）一只，阻值变化范围合适的滑动变阻器R一只，电阻箱R0一只，开关和导线若干。
小明、小华、小虎、小芳分别设计了如图中甲，乙，丙、丁4种电路。
（1）小明设计如图甲所示的方案，依据的原理为_____；
（2）根据图乙连接如图实物图；
（______）
（3）小虎设计的实验方案，电路图如图丙所示，你帮她补完实验操作步骤：
①按照电路图连接好电路后，闭合开关，将电阻箱阻值调至最大；记下_____和_____；（用文字和物理量的符号说明）
②将电阻箱阻值调为0Ω，记下电压表示数U；
③待测电阻Rx的表达式为：Rx＝_____；
（4）若Rx的阻值约为400Ω，能根据设计的电路测出Rx的实验的方案有_____（选填序号）。
A．甲和乙 B．乙和丙 C．丙和丁 D．甲、乙、丙、丁均可
18．（4分）小王同学要测量额定电压为3.8V小灯泡的电功率，试验中使用的电源电压恒为6V

(1)按照电路图a,将图b的实物连接成实验电路。
（______）
(2)闭合开关前,要把滑动变阻器的滑片移到___________(选填“最右端”或“最左端”)
(3)小王同学将滑片移至正确位置后，闭合开关,观察到电压表的示数如图c所示，此时小灯泡两端的电压为________V.后经过阅读了解知道额定功率指的是在额定电压时小灯泡所消耗的功率即灯泡的两端电压为3.8V时的功率，他立即将电压表的量程改为0- 15V,但发现该量程已经损坏，在无法更换原实验器材的情况下请你帮他想想办法，接下来的操作是:___________________。
19．（4分）用如图所示电路测量不同电压下小灯泡的实际功率
(1)请根据实验目的，正确连接出完整的实物图，使滑动变阻器接入电路的阻值最大；
（________）
(2)已知小灯泡额定电压为3V，想对比与小灯泡亮度相同的发光二极管（额定电压为3V）哪个耗电更快，为了测量亮度，使用图的数字式照度计，在相同环境下测量两者亮度。小灯泡越亮，照度计示数越大，其单位为LUX，当照度计示数为零时，说明照度计感应不到发光，电路正确连接后，得到数据如下表：
小灯泡、发光二极管亮度与电压、电流数据表
①小灯泡的额定功率为______W.
②为了达到目的，需要对比哪些数据 _______?（选填数据序号），可知耗电更快的是 ________（选填“小灯泡” 发光二极管”或“两者一样”），判断依据是：_______________。
四、作图题（共16分）
20．（8分）请用笔画线代替导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．
（____）
21．（8分）在图甲空缺处画上电源或电压表的电路符号，使开关闭合后，两灯组成串联电路；
五、计算题（共22分）
22．（10分）如图所示，电源电压为10V保持不变，小灯泡L标有“6V 6W”字样。求：
（1）小灯泡L正常工作5min消耗的电能；
（2）小灯泡L恰好正常发光时，变阻器消耗的电功率。
23．（12分）如图所示，图甲是电水壶铭牌，图乙是电水壶内部的工作电路，其中S是温控开关，是电热管，是定值电阻。当电水壶处于加热状态时，水被迅速加热；当温度达到预定值时，温控开关S自动切换到另一处，处于保温状态。（不考虑指示灯的电阻及温度对电阻值的影响）
(1)A、B是两种不同颜色的指示灯，红色表示加热，黄色表示保温，请你判断B灯是什么颜色的指示灯？简要回答理由。
(2)该电水壶处于加热状态时通过的电流是多少？
(3)在保温状态下通电100s，定值电阻消耗的电能是多少？（保温功率是指保温时电路的总功率，答案保留整数）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、B
4、C
5、D
6、D
7、D
8、A
9、D
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、1.26×108 200
14、5 0.025 不会 ＞
15、能量守恒
16、热值 1.12×1011
三、实验题（共12分）
17、R＝ 电阻箱阻值R0 电压表示数U1 R0 C
18、详见解析 最右端 2.9 将电压表接在滑动变阻器两端，再调节滑动变阻器，使电压表示数为2.2V，读出此时电流表示数，并记录数据。
19、 0.9 4、9 小灯泡 当亮度相同时，小灯泡的电功率大于发光二极管的电功率
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1800J；（2）4W
23、 (1)黄色，理由见解析；(2)5A；(3)
数据序号
1
2
3
4
5
电压U/V
0.6
1.2
2
2.5
3
电流I/A
0.14
0.18
0.24
0.28
0.3
小灯泡亮度/LUX
0
18
425
1750
3300
数据序号
6
7
8
9
10
电压U/V
2
2.3
2.5
2.7
3
电流I/A
0
0
0.01
0.1
0.3
发光二极管/LUX
0
0
17
1750
9340
