2023-2024学年四川省成都市成华区物理九上期末联考模拟试题含答案
展开
这是一份2023-2024学年四川省成都市成华区物理九上期末联考模拟试题含答案，共14页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．下列关于能量转化现象的说法中，正确的是（ ）
A．给蓄电池充电时化学能转化为电能
B．太阳能电池可以将太阳能转化为电能
C．发电机工作将电能转化为机械能
D．电风扇工作主要是将机械能转化为电能
2．某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位
A．电能B．电功率C．电压D．电流
3．5月31日是“世界无烟日”，很多公共场所都贴了禁烟的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为（ ）
A．物质是分子组成的B．分子间有引力
C．分子间有斥力D．分子在不停地运动
4．如图所示为四冲程汽油机未按工作循环顺序排列的各冲程示意图，工作时，将内能转化为机械能的冲程是
A．B．
C．D．

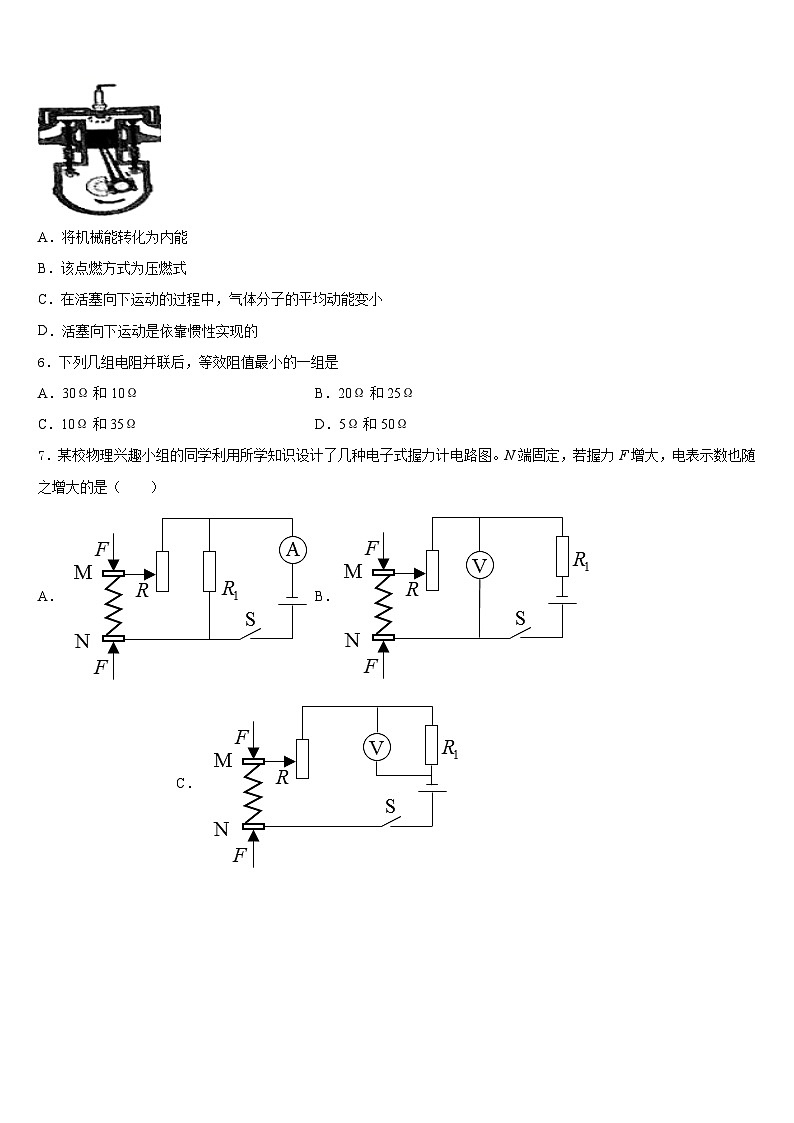

5．如图所示是四冲程汽油机做功冲程的示意图，汽油燃烧产生高温高压的气体推动活塞向下运动。此过程中
A．将机械能转化为内能
B．该点燃方式为压燃式
C．在活塞向下运动的过程中，气体分子的平均动能变小
D．活塞向下运动是依靠惯性实现的
6．下列几组电阻并联后，等效阻值最小的一组是
A．30Ω和10ΩB．20Ω和25Ω
C．10Ω和35ΩD．5Ω和50Ω
7．某校物理兴趣小组的同学利用所学知识设计了几种电子式握力计电路图。N端固定，若握力F增大，电表示数也随之增大的是（ ）
A．B．C．D．

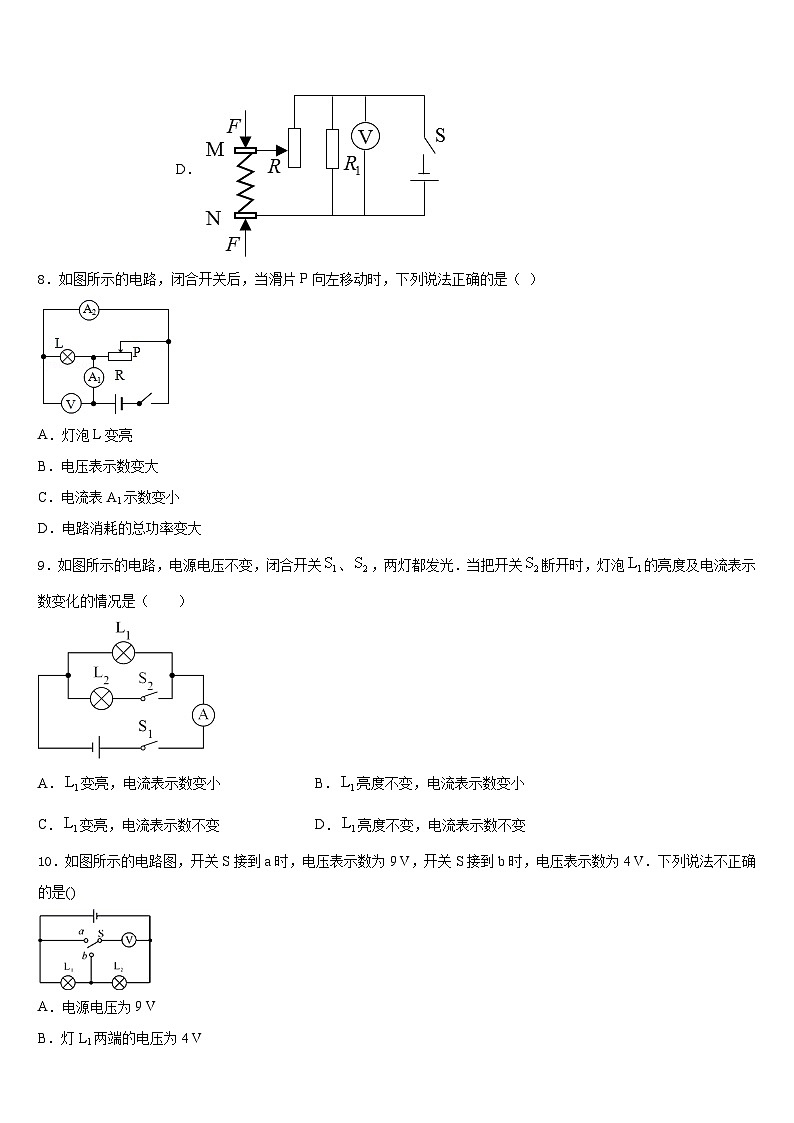

8．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
9．如图所示的电路，电源电压不变，闭合开关、，两灯都发光．当把开关断开时，灯泡的亮度及电流表示数变化的情况是（ ）
A．变亮，电流表示数变小B．亮度不变，电流表示数变小
C．变亮，电流表示数不变D．亮度不变，电流表示数不变
10．如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V．下列说法不正确的是()
A．电源电压为9 V
B．灯L1两端的电压为4 V
C．灯L2两端的电压为4 V
D．灯L1和灯L2的总电压为9 V
11．如图所示电阻箱的读数是
A．4102ΩB．2014ΩC．2104ΩD．2140Ω
12．有两个电阻R1和R2，R1=9Ω，R2=3Ω，采用下列四种连接方式，分别接到电压为12V的电源上，通电10min，电流做功最少的连接方式是（ ）
A．R1和R2并联B．R1和R2串联C．只接入R1D．只接入R2
13．下列有关电流表的使用，不正确的是（ ）
A．电流表并联在被测电路中
B．电流表串联在被测电路中
C．被测电流不超过电流表的量程
D．电流从电流表“＋”接线柱流入，“－”接线柱流出
14．下列物理量最接近实际的是（ ）
A．考场里一盏日光灯的额定功率约为1000W
B．一节干电池的电压为2V
C．家用电风扇正常工作的电流约为5A
D．家庭电路的电压为220V
15．下列有关实验探究的说法中，不正确的是（ ）
①在“探究压力的作用效果与哪些因素有关”时，只运用了控制变量法
②在“探究滑动摩擦力与压力的关系”时，应保持受力面积不变，改变压力
③在“探究物体动能与速度的关系“时，要把质量相同的钢球放到斜面的不同高度由静止滚下
④“伏安法测小灯泡的额定功率”时，多次测量是为了计算平均值减小误差
A．①②③B．②③④C．①③④D．①②④
16．如图甲所示是在家庭电路中使用的定时插座，可以按照我们设定的时间给用电器供电和断电，可供两种插头的移动电器正常使用，相应参数见图乙.下列说法正确的是( )
A．面板上的两个插座是串联关系
B．不能将功率为2000W的用电器单独接入插座使用
C．插座内只有火线和零线两根导线
D．正常情况下，面板有2个插孔会使检测的测电笔氖管发光
17．小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是
A．家庭风扇
B．笔记本电脑
C．台灯
D．电饭锅
18．如图所示的用电器中，利用电流热效应工作的是
A．计算器 B．电风扇
C．电暖气 D．电视机
19．如图电路，电源电压6V，电阻R1规格为“10Ω 0.5A”，变阻器R2最大阻值为20Ω，电压表量程0--3V，电流表量程0--0.6A。则
A．电压表测的是电阻R1两端的电压；
B．滑片P向左移动时，电流表、电压表示数都变小；
C．为保证各元件安全，变阻器变阻范围为2---10Ω
D．为保证各元件安全，电流表变化范围为0.3---0.6A
20．下列几种估测中，最符合实际情况的是
A．人体的电阻约为10Ω
B．教室内一盏日光灯的电功率约为40W
C．对人体的安全电压不高于220V
D．我国普通家庭每户每个月消耗电能约360J
21．中央电视台“加油向未来”某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜。以下判断正确的是
A．骑车发电利用了电流的磁效应
B．骑车发电利用了磁场对电流的作用
C．获胜小组获得的电流要大些
D．两个小组烤熟面包用的发热体是串联的
22．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
23．向酒精灯内添加适量酒精后，燃料的热值与灯内原来的部分相比较
A．不变B．变大C．变小D．先变大后变小
24．用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0～15V，电流表量程为0～0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是
A．灯泡L工作时的最小功率是0.7W
B．电流表示数的变化范围是0.25～0.55A
C．滑动变阻器允许的取值范围是2～20Ω
D．电压表示数的变化范围是3～6V
25．将A、B两个电灯泡按照串联、并联的方式连接，已知L1的电阻为4欧姆，L2的电阻为6欧姆，电源电压相同，下列分析中正确的是：
A．串联时L1比L2亮B．并联时L1比L2亮
C．串联中的L1比并联L1亮D．串联的总功率比并联的总功率大
26． “绿水青山，就是金山银山”，党的十九大报告提出，我们要推进绿色发展，着力解决环境问题，加大生态系统的保护，建设美丽中国。下列关于能源利用的说法正确的是（ ）
A．煤、石油、太阳能都是不可再生能源
B．风能、太阳能是可再生能源，应大力开发利用
C．大量的燃烧煤炭、石油对环境不会造成负面影响
D．能量在转化过程中是守恒的，所以能源是“取之不尽，用之不竭”的
27．如右图所示电路中，电源电压为4.5V，L1、L2是小灯泡。当开关S闭合时，电压表的示数为1.5V，则此时
A．L2两端的电压为1.5V
B．L1两端的电压为3V
C．L1与L2的灯丝电阻之比为1:2
D．通过L1与L2的电流之比为1:2
28．下列关于热现象的说法正确的是（ ）
A．当汽油在发动机内燃烧不充分时会冒黑烟，这时发动机的效率升高
B．打开香水瓶闻到香味说明分子在不停地做无规则运动
C．从蒸笼里拿出的馒头，放一阵子变凉了，是通过做功的方式改变了馒头的内能
D．海边昼夜温差较小是因为水的比热容小
29．下列说法中，错误的是〔 〕
A．电磁铁是利用电流的磁效应来工作的
B．奥斯特实验说明了通电导体周围有磁场
C．发电机是利用通电线圈在磁场中受力转动的原理制成的
D．电动机是把电能转化为机械能的装置
30．电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是
A．灯L1消耗的实际功率是3W
B．灯L2消耗的实际功率是1.5W
C．两灯消耗的总功率是1W
D．电压表的示数与电源电压之比是1:2
二、填空题（每空1分，共10题，20分）
31．如图是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了_____；断开开关，小磁针在_____的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了_____，在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒上铁屑，通电后铁屑的分布如图所示，图中A、B两点相比，_____点的磁场较强，实验中_____（选填“能”或“不能”）用铜屑代替铁屑显示磁场分布．
32．2015年1月，我国著名核物理学家、“氢弹之父”余敏院士，荣获2014年度国家最高科学技术奖，氢弹利用的是氢核的变在瞬间释放的能量．
33．小明家的电路中有如图所示电能表，它是用来计量电功的仪表。每消耗1kW·h的电能，电能表上的转盘转动______圈。
34．沪蓉高速长阳段路陡弯急，特别是榔坪到贺家坪这段路，很多重载汽车由于频繁使用刹车，使刹车片温度过高而导致刹车失灵，这是通过______方式改变了物体的内能。高速交管部门为了减少交通事故，要求大货车必须进休息站用水浇车轮来降低刹车的温度，这是通过_____方式减少内能。
35．如图所示，要使R1与R2组成并联电路，应闭合开关_______，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为_______，R1与R2消耗的电功率之比为_______．
36．如图所示是城市清洁车在水平路面上匀速行驶清扫垃圾时的情景，该过程清洁车机械能______（变大/变小/不变），车身上的LED灯起到警示的作用，它是由______（超导/半导体）材料制成的。
37．中华艺术“烙画”相传源于秦朝，即用火烧铁杆（现代发展为电烙铁）在物体上熨出烙痕作画。电烙铁通电升温的过程是能的________过程，“画布”升温的过程是能的_______过程。（均选填“转化”或“转移”）。
38．一定值电阻两端电压为6V时，通过的电流为0.3A，则该定值电阻的阻值为_____；当两端电压为0时，该定值电阻的阻值为_____。
39．如图，电源、导线和开关都接触良好．闭合开关S后两灯均不亮，此时测得a、b间的电压为U，a、c间的电压也为U，b、c间的电压为零．由此可判断该电路的故障可能是_____．
40．图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为_____V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压_____（选填“改变”或“不变”），滑动变阻器的滑片应向_____（选填“a”或“b”）端滑动
三、实验题（每空1分，共2题，15分）
41．小明和同学利用如图甲所示的实验电路探究“电流与电阻的关系”，电源是两节新的干电池，滑动变阻器上标有“20 Ω 0.5 A”字样，阻值分别为5 Ω、10 Ω、20 Ω的定值电阻各一个。
(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整且使滑动变阻器此时接入电路中的阻值最大。
（______）
(2)小组同学将5 Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是_____；排除故障后，闭合开关，调节滑动变阻器的滑片P，记录电流表的示数如图乙所示，此时控制电阻两端电压为_____ V。
(3)小明断开开关，将5 Ω定值电阻换成10 Ω定值电阻后，直接闭合开关，为了保持电压表的示数不变，应将滑动变阻器的滑片P向_____（选填“A”或“B”）端适当移动，记录电流表的示数。
(4)将10 Ω定值电阻换成20 Ω定值电阻，重复(3)中的有关步骤。
(5)分析实验记录的多组数据可得出结论：当电压一定时，通过导体的电流与导体的电阻_____。
(6)上述三次实验结束后，有同学提出增加50 Ω的定值电阻进行实验从而多采集一组数据以增强说服力，你认为是否可行？答：_____，理由是：_____。
(7)小丽同学也想用小明的实验器材探究“电流与电阻的关系”，小明提醒小丽，上述实验器材控制电阻两端的电压只能在_____V范围内。
(8)完成上述探究实验后，小明重新选择实验器材利用如图丙所示电路图测量额定电流为0.3 A小灯泡的额定功率，已知定值电阻R0的阻值为10 Ω，电源电压未知且大于小灯泡的额定电压。
①开关S接d，将滑动变阻器R的滑片P置于a端，读出电流表示数为0.6 A。
②_____，此时小灯泡正常发光。
③开关S接d，使滑动变阻器的滑片P保持不动，读出电流表示数为0.4 A。
④小灯泡额定功率P额=_____W。
42． (1)如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了_____；断开开关，小磁针在_______的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了_______。
(2)探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后________（填写操作法）玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与________周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时________（N/S）极的指向就是该点处磁场的方向。如图丙所示的两个通电螺线管会相互________。
四、计算题（每题10分，共2题，20分）
43．已知A灯标着“6V 3W”，B灯标着“6V 6W”，滑动变阻器R规格“50Ω 2A”。A灯和B灯中电流随两端电压变化关系的图象如图甲所示。则：
（1）求A灯正常发光时的电阻；
（2）将A，B两灯并联接在6V电源两端，求1 min内电路消耗的电能；
（3）将A灯与滑动变阻器R串联接在12V电源两端，如图乙所示，调节滑动变阻器，当滑动变阻器的功率是A灯功率的2倍时，求滑动变阻器的功率。
44．如图所示，把标有“6V 1A”字样的灯泡L接入电源电压恒为9V的电路中，为使灯泡L正常发光，需要串联一个定值电阻R。求：
(1)灯泡L正常发光时的功率；
(2)灯泡正常发光时，串联电阻R的阻值；
(3)闭合开关，电路正常工作5min，灯泡消耗的电能。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、A
3、D
4、D
5、C
6、D
7、B
8、D
9、B
10、B
11、B
12、B
13、A
14、D
15、D
16、D
17、D
18、C
19、C
20、B
21、C
22、B
23、A
24、D
25、B
26、B
27、C
28、B
29、C
30、C
二、填空题（每空1分，共10题，20分）
31、通电导体周围存在磁场 地磁场 通电导体周围的磁场方向与电流方向有关 A 不能
32、聚
33、2500
34、做功 热传递
35、S1和S3 3∶2 2∶3
36、变大 半导体
37、转化 转移
38、20Ω 20Ω
39、L1断路
40、3 不变 b
三、实验题（每空1分，共2题，15分）
41、 定值电阻断路（或电流表短路） 2 A 成反比 不可行 滑动变阻器最大阻值太小（无法控制电压表示数为2V不变） 1.5～2.5 开关S接c，调节滑动变阻器R的滑片P，使电流表示数为0.3A 1.35
42、通电导体周围存在磁场 地磁场 磁场方向与电流方向有关 敲打或敲击 条形磁体 N 排斥
四、计算题（每题10分，共2题，20分）
43、 (1) 12Ω；(2) 2700J；(3) 3.2W
44、 (1) 6W；(2) 3Ω；(3) 1800J
