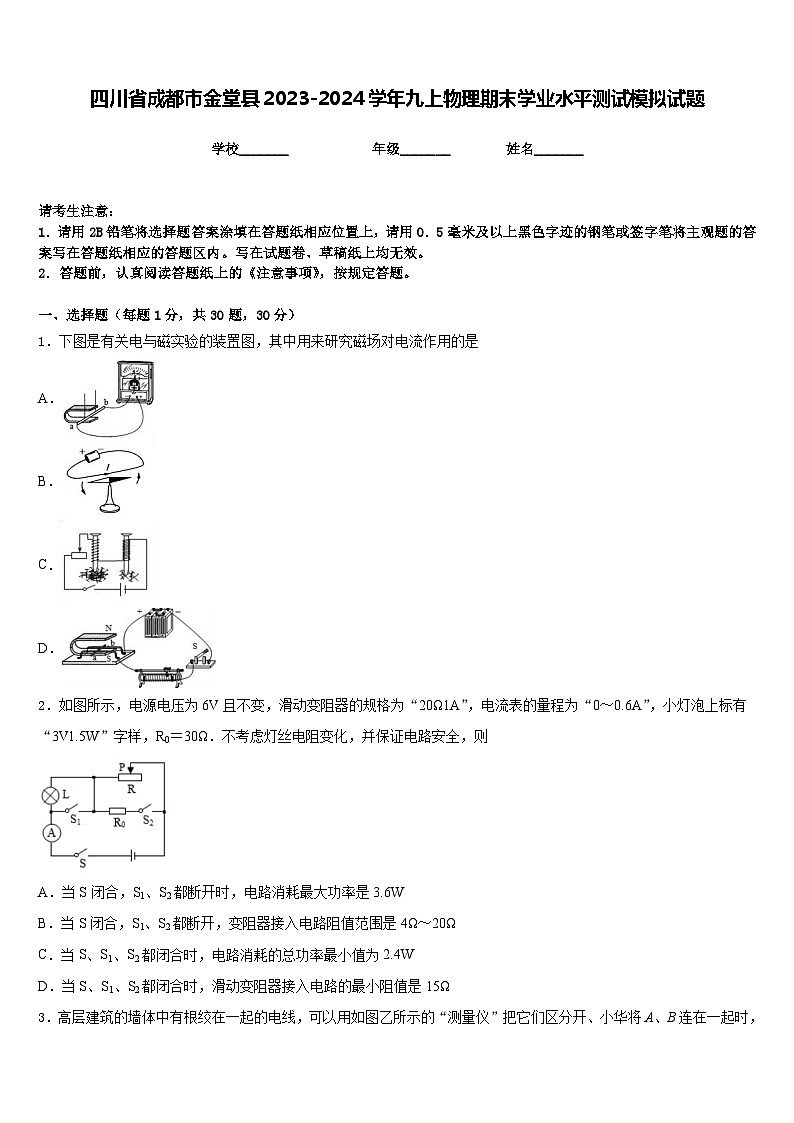

四川省成都市金堂县2023-2024学年九上物理期末学业水平测试模拟试题含答案

这是一份四川省成都市金堂县2023-2024学年九上物理期末学业水平测试模拟试题含答案，共9页。试卷主要包含了如图所示的四个电路等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是
A．
B．
C．
D．
2．如图所示，电源电压为6V且不变，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V1.5W”字样，R0＝30Ω．不考虑灯丝电阻变化，并保证电路安全，则
A．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
B．当S闭合，S1、S2都断开，变阻器接入电路阻值范围是4Ω～20Ω
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
3．高层建筑的墙体中有根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开、小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，则此时可以确定同根电线的是( ）
A．A和X是同一根电线
B．B和Z是同一根电线
C．C和Y是同一根电线
D．此时还无法确定
4．如图，为定值电阻，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是20W；当接入电路电阻的阻值为2R时，其消耗的功率可能是
A．10WB．20WC．40WD．80W
5．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下列物理接近实际的是
A．现在你所在考场温度约45℃
B．你所用的新2B铅笔长度约180mm
C．你的物理课本的质量约2kg
D．你步行的速度约是10m/s
6．如图所示的四个电路（R是定值电阻，R1是滑动变阻器）中，可以测量人体体重的电路是（ ）
A．B．C．D．

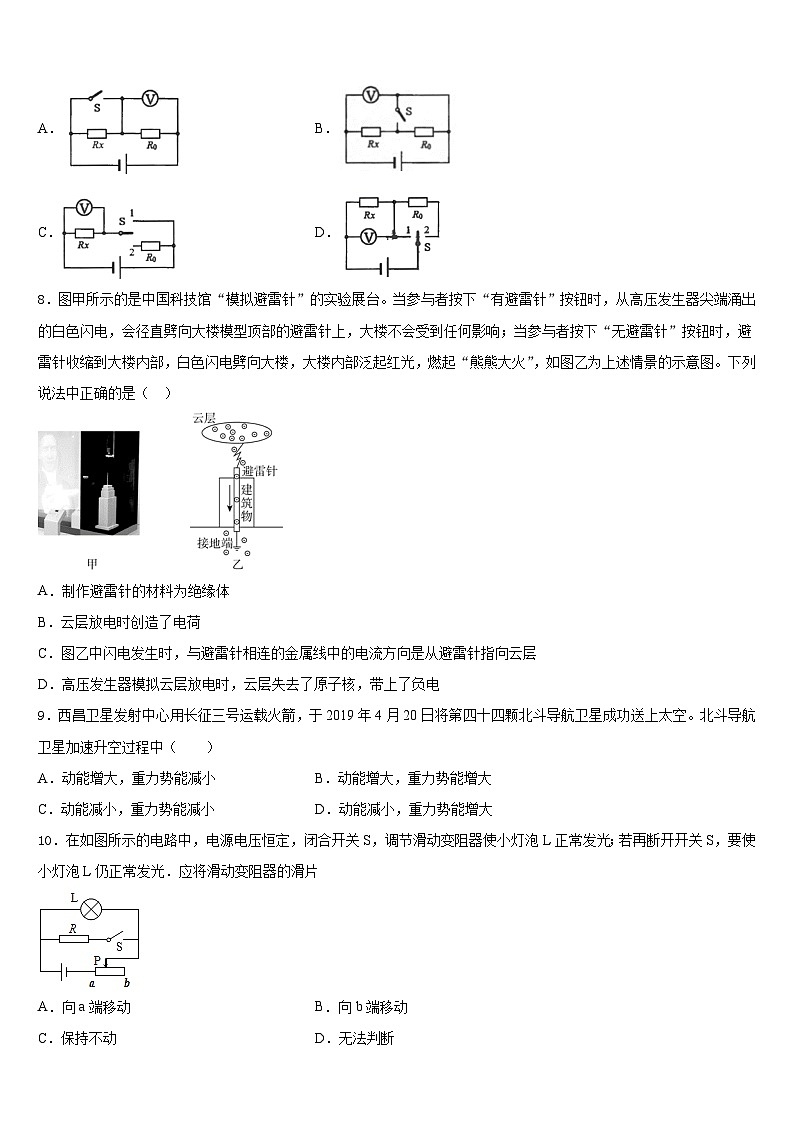

7．以下设计的电路图中电源电压保持不变，某同学在没有电流表的情况下，利用电压表和阻值己知的定值电阻R0，来测量未知的定值电阻Rx的阻值，不能实现测量Rx阻值的是( )
A．B．
C．D．
8．图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图乙为上述情景的示意图。下列说法中正确的是（ ）
A．制作避雷针的材料为绝缘体
B．云层放电时创造了电荷
C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层
D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电
9．西昌卫星发射中心用长征三号运载火箭，于2019年4月20日将第四十四颗北斗导航卫星成功送上太空。北斗导航卫星加速升空过程中（ ）
A．动能增大，重力势能减小B．动能增大，重力势能增大
C．动能减小，重力势能减小D．动能减小，重力势能增大
10．在如图所示的电路中，电源电压恒定，闭合开关S，调节滑动变阻器使小灯泡L正常发光；若再断开开关S，要使小灯泡L仍正常发光．应将滑动变阻器的滑片
A．向a端移动 B．向b端移动
C．保持不动 D．无法判断
11．如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（ ）

A．当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B．当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C．当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D．以上结果都不对
12．现有两个定值电阻R1和R2 （R1 >R2），按照如图所示的四种方式，分别接到电压恒为U的电源两端工作相同的时间。则四个电路中电流做功大小关系正确的是（ ）
A．W甲>W乙>W丙>W丁B．W甲> W丙> W丁> W乙
C．W丙> W丁> W乙> W甲D．W乙> W丁> W丙> W甲
二、填空题（每题5分，共4题，20分）
13．如图所示，闭合开关S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数_____；电压表的示数_____。（均选填“变大”、“不变”或“变小”）
14．日常生活中，人们常用冷水冷却汽车发动机，这是因为水的______较大，冷却效果好；当水吸收汽车发动机缸体的热量后，水的内能会______（选填“增加”或“减小”）。
15．图为一种电磁仪表的部分装置，闭合开关后，磁铁 N 极向上转动（箭头所示）．则通电线圈上端为_____（填“S”或“N”）极，电池右端为_____（填“正”或“负”）极．
16．2019年12月17日，完全由我国自主设计生产的首艘航母“山东舰”在海南三亚某军港交付海军使用，据了解“山东舰”装载先进相控阵雷达，和普通雷达一样靠发射接收__________实现目标定位，但此雷达功能多，反应快，抗干扰能力强。
三、实验题（共12分）
17．（4分）小明为了探究“导体的发热功率跟电阻的大小关系”，做了如下实验：图中两个烧瓶盛上等量的煤油，并插入温度计以显示煤油的温度．A、B两瓶中分别浸泡了一段长短、粗细均相同的铜丝和镍铬合金丝，将它们串联起来接到电源上．请回答：
（1）将铜丝和镍铬合金丝串联的目的是： ______ ．
（2）通电一段时间后，可以观察到B瓶中温度计的示数高，表明 ______ 丝的发热功率较大．
（3）通电后，温度计的示数升高，这种现象是由电流的 ______ 效应引起的，这时煤油的内能 ______ （选填“增加”、“减小”或“不变”）
（4）实验表明：在 ______ 相同的情况下， ______ ，产生热量越多．
18．（4分）小聪同学用伏安法测电阻，实验电路图如图甲所示。
（1）该实验的原理是：________；
（2）若实验过程中发现电流表无示数，电压表有示数，但移动滑片电压表的示数会明显变化，电路故障可能是________；
（3）小聪同学按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx=________Ω；
（4）实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，重新设计实验电路图如丁图所示，请根据实验过程要求完成部分实验步骤及写出Rx的表达式：
实验步骤如下：
①将滑动变阻器滑到最右端，闭合开关S，读出电流表的读数I1；
②________；
③则被测电阻Rx的阻值为：Rx=________（写出表达式）。
19．（4分）生活中,我们常通过燃烧燃料（煤气、天然气、酒精、石蜡等）来获取能量,小刚思考:不同燃料燃烧放出相同的热量,所需燃料的质量相同吗?请提出你的猜想并设计实验研究你的猜想是否正确.
（1）你的猜想是:____________________。
（2）你的实验方案. _________________________。
（3）你怎样根据实验结果判断你的猜想是否正确? __________。
四、作图题（共16分）
20．（8分）如图所示，用笔画线代替导线将部分家庭电路连接完整．
21．（8分）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图____。
五、计算题（共22分）
22．（10分）图甲的储水容器底有质量0.5 kg，底面积100 cm2的长方体浮桶，桶上端通过轻质弹簧与紧贴力敏电阻的轻质绝缘片A相连，距容器底0.4 m处的侧壁有排水双控阀门。控制电路如图乙所示，其电源电压U=12 V，R=10Ω，当电流表示数为0.6 A，且桶底升至阀门所处高度时，阀门才感应排水。力敏电阻R与它所受压力F的对应关系如下表所示（弹簧均在弹性限度内）。求：
（1）浮桶的重力是多少牛?
（2）未加水时，力敏电阻所受压力为2N，电流表的示数是多少安?
（3）当容器内的水深达到多少来时，双控阀门才打开排水?
23．（12分）随着电器化时代的到来，家用电器已广泛应用到我们的生活中。某家庭煲汤用电热锅简化电路如图所示，电热锅额定电压为220V， R1、R2均为发热电阻，其阻值分别为80Ω、404Ω：
(1)接通电源，当锅内温度达到时，开关S2自动断开，开关S1仍闭合，电热锅处于_______（选填：“小火”炖煮状态或“大火”加热状态）；
(2)电热锅在额定电压下，处于“大火”加热状态15分钟，消耗的电能是多少焦耳________？
(3)电热锅在额定电压下，处于“小火”炖煮状态时，电功率多大 ________？
(4)为测量在用电高峰期电热锅工作时的实际功率，小明将家中其它用电器全部关闭，让电热锅在“大火”加热状态下工作，观察到标有“”字样的电能表在6分钟内转了100转，则电热锅此时的实际功率是多少 _____________？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、B
5、B
6、A
7、B
8、C
9、B
10、B
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、不变 变大
14、比热容 增加
15、N 负
16、电磁波
三、实验题（共12分）
17、控制电流和通电时间相同 镍铬合金 热 增加 电流 电阻越大
18、R= 电流表被短路 8 见解析
19、不同的燃料燃烧放出相同的热量,燃料的质量不同 取相同质量和初温的水,用相同的容器来盛装,将相同质量的不同燃料装入相同的燃烧装置中,点燃后燃烧,比较水上升的温度 如果水上升的温度相同,则说明燃料放出相同的热量与燃料的质量无关;如果水上升的温度不同,则说明燃料放出相同的热量与燃料的质量有关
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5N（2）0.1A（3）0.6m
23、小火”炖煮状态 5.445×105J 100W 500W
压力F/N
2
4
…
12
15
电阻R/Ω
110
70
…
16
10
