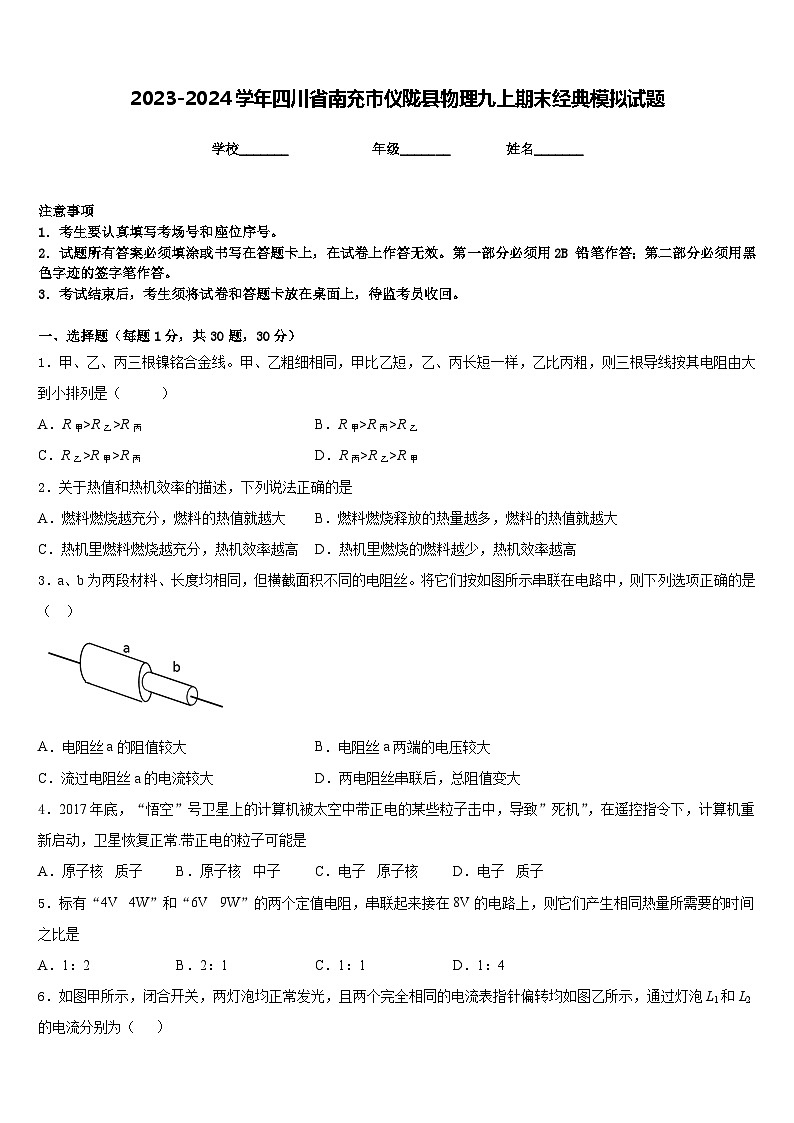

2023-2024学年四川省南充市仪陇县物理九上期末经典模拟试题含答案
展开
这是一份2023-2024学年四川省南充市仪陇县物理九上期末经典模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．甲、乙、丙三根镍铭合金线。甲、乙粗细相同，甲比乙短，乙、丙长短一样，乙比丙粗，则三根导线按其电阻由大到小排列是（ ）
A．R甲>R乙>R丙B．R甲>R丙>R乙
C．R乙>R甲>R丙D．R丙>R乙>R甲
2．关于热值和热机效率的描述，下列说法正确的是
A．燃料燃烧越充分，燃料的热值就越大B．燃料燃烧释放的热量越多，燃料的热值就越大
C．热机里燃料燃烧越充分，热机效率越高D．热机里燃烧的燃料越少，热机效率越高
3．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大
4．2017年底，“悟空”号卫星上的计算机被太空中带正电的某些粒子击中，导致”死机”，在遥控指令下，计算机重新启动，卫星恢复正常.带正电的粒子可能是
A．原子核 质子B．原子核 中子C．电子 原子核D．电子 质子
5．标有“4V 4W”和“6V 9W”的两个定值电阻，串联起来接在8V的电路上，则它们产生相同热量所需要的时间之比是
A．1：2B．2：1C．1：1D．1：4

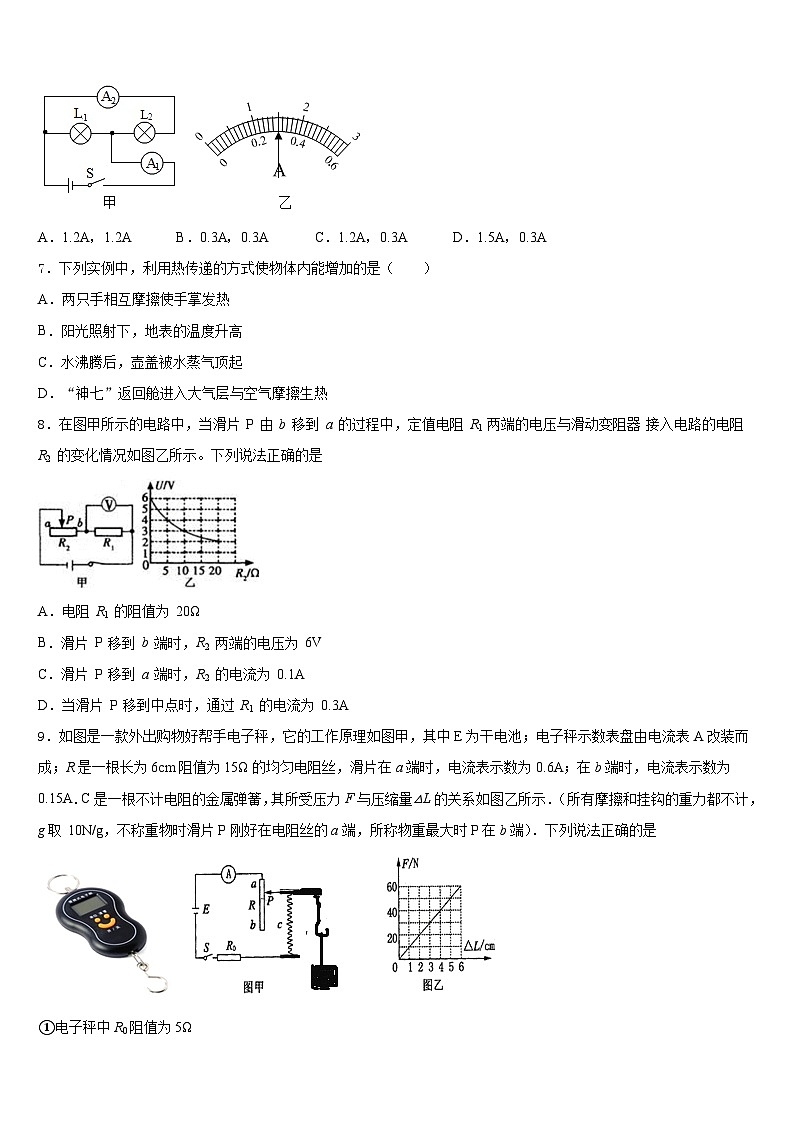

6．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2AB．0.3A，0.3AC．1.2A，0.3AD．1.5A，0.3A
7．下列实例中，利用热传递的方式使物体内能增加的是（ ）
A．两只手相互摩擦使手掌发热
B．阳光照射下，地表的温度升高
C．水沸腾后，壶盖被水蒸气顶起
D．“神七”返回舱进入大气层与空气摩擦生热
8．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1 两端的电压与滑动变阻器 接入电路的电阻 R2 的变化情况如图乙所示。下列说法正确的是
A．电阻 R1 的阻值为 20Ω
B．滑片 P 移到 b 端时，R2 两端的电压为 6V
C．滑片 P 移到 a 端时，R2 的电流为 0.1A
D．当滑片 P 移到中点时，通过 R1 的电流为 0.3A
9．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根不计电阻的金属弹簧，其所受压力F与压缩量△L的关系如图乙所示．（所有摩擦和挂钩的重力都不计，g取 10N/g，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是
①电子秤中R0阻值为5Ω
②当电路中的电流为0.3A时，电子称称重示数为4kg
③电子秤工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8W
④该电子秤示数表盘刻度不均匀

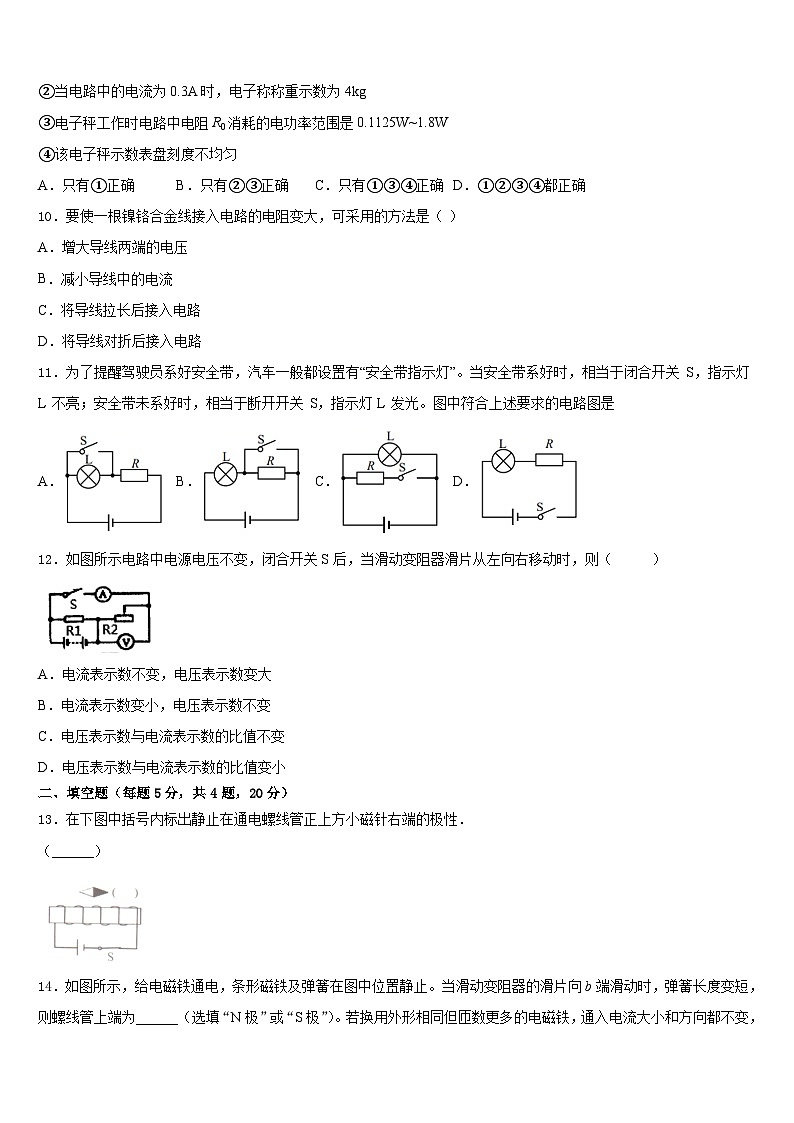

A．只有①正确B．只有②③正确C．只有①③④正确D．①②③④都正确
10．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（ ）
A．增大导线两端的电压
B．减小导线中的电流
C．将导线拉长后接入电路
D．将导线对折后接入电路
11．为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 S，指示灯 L 不亮；安全带未系好时，相当于断开开关 S，指示灯L 发光。图中符合上述要求的电路图是
A．B．C．D．
12．如图所示电路中电源电压不变，闭合开关S后，当滑动变阻器滑片从左向右移动时，则（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值不变
D．电压表示数与电流表示数的比值变小
二、填空题（每题5分，共4题，20分）
13．在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性．
（______）
14．如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止。当滑动变阻器的滑片向b端滑动时，弹簧长度变短，则螺线管上端为______（选填“N极”或“S极”）。若换用外形相同但匝数更多的电磁铁，通入电流大小和方向都不变，待弹簧稳定时，弹簧长度与更换前比较将______（选填“变长”或“变短”）。
15．家里的电灯、电视、电冰箱等家用电器的连接方式是并联的。冬天的傍晚妈妈在电炉前烤火，小王做作业时觉得光线较暗，便打开了书桌上的台灯，此时他家电路的总电阻与未打开台灯前比较将_____（选填“增大”、“不变”或“减小”）。
16．为了保证用电安全，在家庭电路中，电灯的开关应该与_______线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里．可能会导致电路__________，使空气开关跳闸．
三、实验题（共12分）
17．（4分）为了探究“导体中电流与导体两端电压的关系”，小芳设计了如图甲的电路图，电源电压保持不变。
（1）实验前小芳检查电表时发现电流表的指针如图乙，接下来应进行的操作_____；
（2）请你在图丙中用笔画线代替导线，将实验电路连接完整。（连线不能交叉）；
（____）
（3）根据设计的电路，闭合开关前应将滑动变阻器的滑片移至_____端（选填“A”或“B”）。这样做的目的是为了_____；
（4）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数。如果故障发生在定值电阻R上，则R可能出现了_____（选填“断路”“短路”）；
（5）排除故障后，小芳用A、B两个导体（定值电阻）进行实验，实验中多次改变导体两端电压，并将测量的数据记录在表一、表二中
表一：
表二：
①由表中数据可知导体A的阻值为_____Ω．（小数点后保留一位小数）；
②分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：当电阻一定时，通过导体的电流与导体两端的电压成_____；
③分析比较实验序号1、4；2、5和3、6的数据，小芳发现还可以初步得出导体中的电与导体电阻的关系，即_____一定时，通过导体的电流与导体的电阻成反比。
18．（4分）小朋在探究“电流通过导体产生的热量跟哪些因素有关”的实验时，利用如图所示的甲、乙两套装置进行实验，其中“探究电流产生的热量与电阻大小是否有关”的实验装置是________（选填“甲”、“乙”） . 实验中应控制的变量是通电时间和________.
19．（4分）在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入____、初温都相同的水和煤油（选填“质量”或“体积”）；
（2）实验中选择相同规格的电加热器，可以认为在相同时间内水和煤油___相同，然后比较_______的方法来完成探究实验的；
（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象，如图所示，则_____的吸热能力更强，因此“暖手宝”中装的储热液具有的比热容________；（选填：“较大”或“较小”）
（4）由图象可得煤油的比热容为____________。
四、作图题（共16分）
20．（8分）为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．
（_______）
21．（8分）如图是电加热恒温箱的原理图．控制电路由电源U1、电磁继电器、调温电阻R2和热敏电阻R1组成，其中热敏电阻R1随温度升高阻值减小，工作电路由U2和加热器R0组成，请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整．
（____）
五、计算题（共22分）
22．（10分）如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流．
23．（12分）小明在学习了电功率之后，对电路很有兴趣，他看到家里的电吹风，既能吹热风又能吹凉风，于是设计了如下电路图，小刚看了他画的电路图认为不符合实际而且具有一定的危险性，小刚认为只要把其中一个开关移到干路上，就符合实际了，请分析回答下列问题
(1)如果你是小刚应该把哪个开关移到干路上，才能符合安全要求，画出正确的电路图；
(2)请根据电吹风铭牌上提供的有关数据，计算当电吹风正常工作并且吹热风时，5分钟消耗多少电能？通过电热丝R的电流为多大？电热丝R产生的热量是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、A
5、C
6、C
7、B
8、D
9、C
10、C
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、
14、N极 变短
15、减小
16、火 短路
三、实验题（共12分）
17、将电流表指针调零 B 保护电路 断路 5.6 正比 电压
18、甲 电流大小
19、质量 吸热 温度变化量 水 较大 2.1×103J/(kg·℃）
四、作图题（共16分）
20、
21、略
五、计算题（共22分）
22、（1）4V；（2）0.2A
23、 (1)；(2)1.5×105J；；1.32×105J。
导体
实验序号
电压/V
电流/A
A
1
1.0
0.18
2
2.0
0.36
3
3.0
0.54
导体
实验序号
电压/V
电流/A
B
4
1.0
0.09
5
2.0
0.18
6
3.0
0.27
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．甲、乙、丙三根镍铭合金线。甲、乙粗细相同，甲比乙短，乙、丙长短一样，乙比丙粗，则三根导线按其电阻由大到小排列是（ ）
A．R甲>R乙>R丙B．R甲>R丙>R乙
C．R乙>R甲>R丙D．R丙>R乙>R甲
2．关于热值和热机效率的描述，下列说法正确的是
A．燃料燃烧越充分，燃料的热值就越大B．燃料燃烧释放的热量越多，燃料的热值就越大
C．热机里燃料燃烧越充分，热机效率越高D．热机里燃烧的燃料越少，热机效率越高
3．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大
4．2017年底，“悟空”号卫星上的计算机被太空中带正电的某些粒子击中，导致”死机”，在遥控指令下，计算机重新启动，卫星恢复正常.带正电的粒子可能是
A．原子核 质子B．原子核 中子C．电子 原子核D．电子 质子
5．标有“4V 4W”和“6V 9W”的两个定值电阻，串联起来接在8V的电路上，则它们产生相同热量所需要的时间之比是
A．1：2B．2：1C．1：1D．1：4
6．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2AB．0.3A，0.3AC．1.2A，0.3AD．1.5A，0.3A
7．下列实例中，利用热传递的方式使物体内能增加的是（ ）
A．两只手相互摩擦使手掌发热
B．阳光照射下，地表的温度升高
C．水沸腾后，壶盖被水蒸气顶起
D．“神七”返回舱进入大气层与空气摩擦生热
8．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1 两端的电压与滑动变阻器 接入电路的电阻 R2 的变化情况如图乙所示。下列说法正确的是
A．电阻 R1 的阻值为 20Ω
B．滑片 P 移到 b 端时，R2 两端的电压为 6V
C．滑片 P 移到 a 端时，R2 的电流为 0.1A
D．当滑片 P 移到中点时，通过 R1 的电流为 0.3A
9．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根不计电阻的金属弹簧，其所受压力F与压缩量△L的关系如图乙所示．（所有摩擦和挂钩的重力都不计，g取 10N/g，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是
①电子秤中R0阻值为5Ω
②当电路中的电流为0.3A时，电子称称重示数为4kg
③电子秤工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8W
④该电子秤示数表盘刻度不均匀
A．只有①正确B．只有②③正确C．只有①③④正确D．①②③④都正确
10．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（ ）
A．增大导线两端的电压
B．减小导线中的电流
C．将导线拉长后接入电路
D．将导线对折后接入电路
11．为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 S，指示灯 L 不亮；安全带未系好时，相当于断开开关 S，指示灯L 发光。图中符合上述要求的电路图是
A．B．C．D．
12．如图所示电路中电源电压不变，闭合开关S后，当滑动变阻器滑片从左向右移动时，则（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值不变
D．电压表示数与电流表示数的比值变小
二、填空题（每题5分，共4题，20分）
13．在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性．
（______）
14．如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止。当滑动变阻器的滑片向b端滑动时，弹簧长度变短，则螺线管上端为______（选填“N极”或“S极”）。若换用外形相同但匝数更多的电磁铁，通入电流大小和方向都不变，待弹簧稳定时，弹簧长度与更换前比较将______（选填“变长”或“变短”）。
15．家里的电灯、电视、电冰箱等家用电器的连接方式是并联的。冬天的傍晚妈妈在电炉前烤火，小王做作业时觉得光线较暗，便打开了书桌上的台灯，此时他家电路的总电阻与未打开台灯前比较将_____（选填“增大”、“不变”或“减小”）。
16．为了保证用电安全，在家庭电路中，电灯的开关应该与_______线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里．可能会导致电路__________，使空气开关跳闸．
三、实验题（共12分）
17．（4分）为了探究“导体中电流与导体两端电压的关系”，小芳设计了如图甲的电路图，电源电压保持不变。
（1）实验前小芳检查电表时发现电流表的指针如图乙，接下来应进行的操作_____；
（2）请你在图丙中用笔画线代替导线，将实验电路连接完整。（连线不能交叉）；
（____）
（3）根据设计的电路，闭合开关前应将滑动变阻器的滑片移至_____端（选填“A”或“B”）。这样做的目的是为了_____；
（4）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数。如果故障发生在定值电阻R上，则R可能出现了_____（选填“断路”“短路”）；
（5）排除故障后，小芳用A、B两个导体（定值电阻）进行实验，实验中多次改变导体两端电压，并将测量的数据记录在表一、表二中
表一：
表二：
①由表中数据可知导体A的阻值为_____Ω．（小数点后保留一位小数）；
②分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：当电阻一定时，通过导体的电流与导体两端的电压成_____；
③分析比较实验序号1、4；2、5和3、6的数据，小芳发现还可以初步得出导体中的电与导体电阻的关系，即_____一定时，通过导体的电流与导体的电阻成反比。
18．（4分）小朋在探究“电流通过导体产生的热量跟哪些因素有关”的实验时，利用如图所示的甲、乙两套装置进行实验，其中“探究电流产生的热量与电阻大小是否有关”的实验装置是________（选填“甲”、“乙”） . 实验中应控制的变量是通电时间和________.
19．（4分）在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入____、初温都相同的水和煤油（选填“质量”或“体积”）；
（2）实验中选择相同规格的电加热器，可以认为在相同时间内水和煤油___相同，然后比较_______的方法来完成探究实验的；
（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象，如图所示，则_____的吸热能力更强，因此“暖手宝”中装的储热液具有的比热容________；（选填：“较大”或“较小”）
（4）由图象可得煤油的比热容为____________。
四、作图题（共16分）
20．（8分）为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．
（_______）
21．（8分）如图是电加热恒温箱的原理图．控制电路由电源U1、电磁继电器、调温电阻R2和热敏电阻R1组成，其中热敏电阻R1随温度升高阻值减小，工作电路由U2和加热器R0组成，请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整．
（____）
五、计算题（共22分）
22．（10分）如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流．
23．（12分）小明在学习了电功率之后，对电路很有兴趣，他看到家里的电吹风，既能吹热风又能吹凉风，于是设计了如下电路图，小刚看了他画的电路图认为不符合实际而且具有一定的危险性，小刚认为只要把其中一个开关移到干路上，就符合实际了，请分析回答下列问题
(1)如果你是小刚应该把哪个开关移到干路上，才能符合安全要求，画出正确的电路图；
(2)请根据电吹风铭牌上提供的有关数据，计算当电吹风正常工作并且吹热风时，5分钟消耗多少电能？通过电热丝R的电流为多大？电热丝R产生的热量是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、A
5、C
6、C
7、B
8、D
9、C
10、C
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、
14、N极 变短
15、减小
16、火 短路
三、实验题（共12分）
17、将电流表指针调零 B 保护电路 断路 5.6 正比 电压
18、甲 电流大小
19、质量 吸热 温度变化量 水 较大 2.1×103J/(kg·℃）
四、作图题（共16分）
20、
21、略
五、计算题（共22分）
22、（1）4V；（2）0.2A
23、 (1)；(2)1.5×105J；；1.32×105J。
导体
实验序号
电压/V
电流/A
A
1
1.0
0.18
2
2.0
0.36
3
3.0
0.54
导体
实验序号
电压/V
电流/A
B
4
1.0
0.09
5
2.0
0.18
6
3.0
0.27
