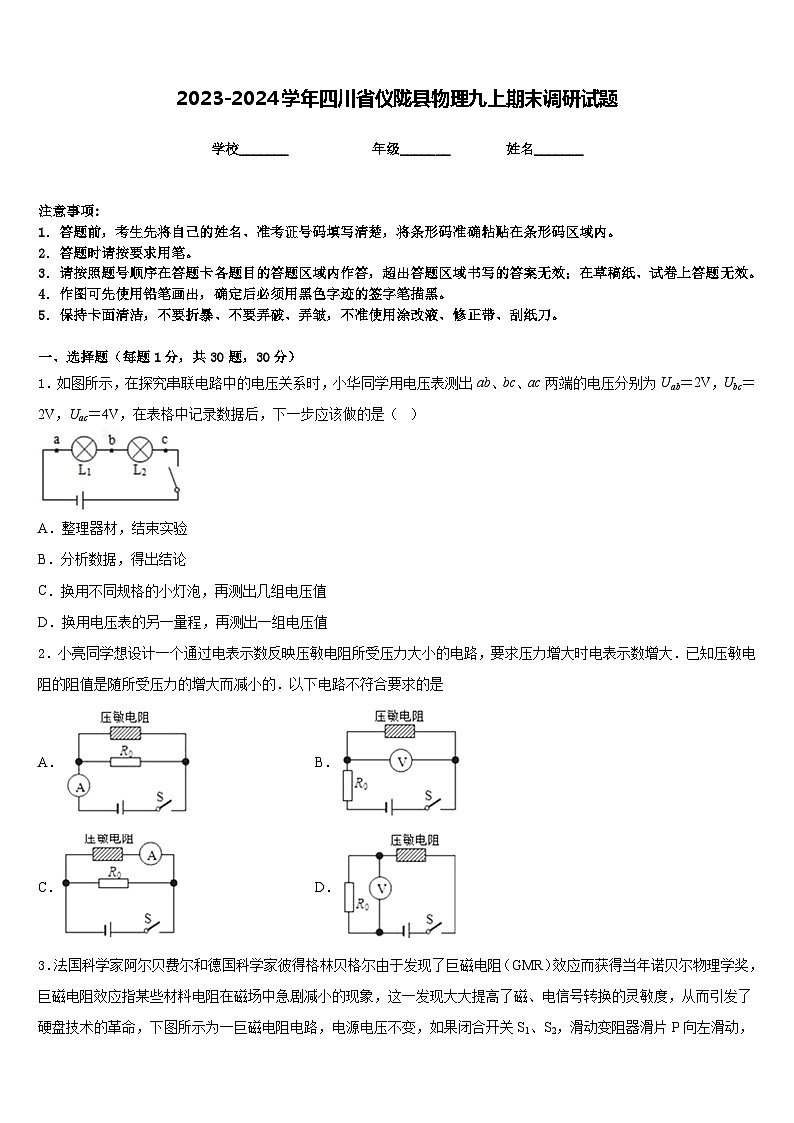

2023-2024学年四川省仪陇县物理九上期末调研试题含答案
展开
这是一份2023-2024学年四川省仪陇县物理九上期末调研试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
2．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．已知压敏电阻的阻值是随所受压力的增大而减小的．以下电路不符合要求的是
A．B．
C．D．
3．法国科学家阿尔贝费尔和德国科学家彼得格林贝格尔由于发现了巨磁电阻（GMR）效应而获得当年诺贝尔物理学奖，巨磁电阻效应指某些材料电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电信号转换的灵敏度，从而引发了硬盘技术的革命，下图所示为一巨磁电阻电路，电源电压不变，如果闭合开关S1、S2，滑动变阻器滑片P向左滑动，则
A．电磁铁产生磁场会变弱B．电压表示数会急剧增大
C．灯泡会变暗D．灯泡会变亮
4．如图所示电路中，灯泡Ll和L2分别标有“ 3.8V 0.2A ”和“ 3.8V 0.3A ” 的字样，电源电压是3V。闭合开关S，两灯均发光，假如灯丝电阻不受温度的影响，则下列判断正确的是（ ）
A．灯Ll更亮B．灯Ll的灯丝更粗
C．灯L2正常发光D．电流表A的示数小于0.5A
5．汽车发动机冷却液，常见的是乙二醇水溶液，这种冷却液防冻、防沸。与水相比，这是因为该冷却液的（ ）
A．凝固点高，沸点高B．凝固点高，沸点低
C．凝固点低，沸点高D．凝固点低，沸点低
6．如图所示是A、B两定值电阻的I﹣U图象，若把A、B电阻串联在同一电路中，下列说法正确的是（ ）
A．通过A、B电阻的电流之比是2：1B．A的阻值大于B的阻值
C．A、B电阻的两端电压之比是1：2D．A、B电阻的电功率之比是1：4
7．在下列各物理量中，可以用来鉴别物质的是 （ ）
A．密度B．压强C．电流D．电压

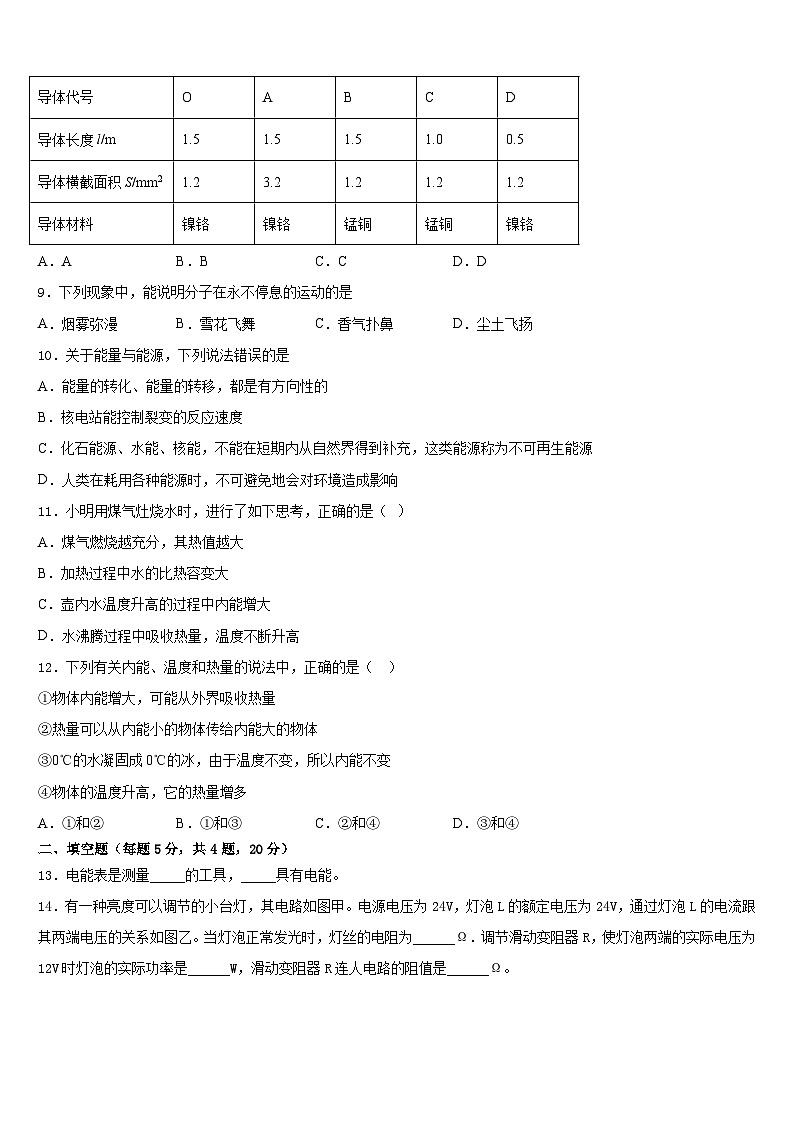

8．小宗在“探究温度一定的条件下，导体的电阻与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（ ）
A．AB．BC．CD．D
9．下列现象中，能说明分子在永不停息的运动的是
A．烟雾弥漫B．雪花飞舞C．香气扑鼻D．尘土飞扬
10．关于能量与能源，下列说法错误的是
A．能量的转化、能量的转移，都是有方向性的
B．核电站能控制裂变的反应速度
C．化石能源、水能、核能，不能在短期内从自然界得到补充，这类能源称为不可再生能源
D．人类在耗用各种能源时，不可避免地会对环境造成影响
11．小明用煤气灶烧水时，进行了如下思考，正确的是（ ）
A．煤气燃烧越充分，其热值越大
B．加热过程中水的比热容变大
C．壶内水温度升高的过程中内能增大
D．水沸腾过程中吸收热量，温度不断升高
12．下列有关内能、温度和热量的说法中，正确的是（ ）
①物体内能增大，可能从外界吸收热量
②热量可以从内能小的物体传给内能大的物体
③0℃的水凝固成0℃的冰，由于温度不变，所以内能不变
④物体的温度升高，它的热量增多
A．①和②B．①和③C．②和④D．③和④
二、填空题（每题5分，共4题，20分）
13．电能表是测量_____的工具，_____具有电能。
14．有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙。当灯泡正常发光时，灯丝的电阻为______Ω．调节滑动变阻器R，使灯泡两端的实际电压为12V时灯泡的实际功率是______W，滑动变阻器R连人电路的阻值是______Ω。
15．内燃机的一个工作循环的四个冲程，图中表示的是其中的______冲程；它将内能转化成______能．
16．标有“220V 40W”字样的灯泡，正常发光时通过灯丝的电流是_____A，灯丝的电阻为_____Ω。1kW•h的电可供这盏灯泡正常发光_____h。将两只标有“220V，40W”的灯泡并联接入220V的电路中，则两灯消耗的总功率是______W。
三、实验题（共12分）
17．（4分）如图甲、乙所示是小明探究不同物质的吸热能力的实验装置。
（1）实验中选用相同的电加热器的目的是:_____________________
（2）小明设计的实验步骤如下:
A．在两个同样的烧杯中，分别装入等体积的水和煤油; B．用两支温度计分别测出水和煤油的初温;
C．分别用同样的酒精灯，加热时间相同; D．用温度计分别测出水和煤油的末温。
你认为:步骤A存在的错误是:____________应改为______________
（3）为了使液体能够均匀受热，请你提出一条合理建议:______________________
（4）小明将所测的实验数据记录到如下的实验表格中：
他根据上表中某两组数据绘制的对比图，如图所示。请判断A液体是___________（选填“水”或“煤油”）。
（5）小明测出电加热器两端电压、通过电加热器的电流以及通电时间，依据电功的公式W=_____计算出电加热器消耗的电能，即电加热器的散热Q，并用Q与本实验所测的某组数据计算出了该液体的比热容。请你判断小明用此方法计算出的液体的比热容会_____。（ 选填“偏大”或“偏小”）。
（6）小明同时又探究了不同物质放热能力的实验。他分别用质量相等的水和另一种液体进行了实验，并用图像对实验数据进行了处理，如图所示:实验中，水和另一种液体在相同时间内放出的热量相等.分析图像可以得出: __________物质为水，另一种液体的比热容为________________J/（kg·℃）.
18．（4分）为了探究“电流产生的热量与电阻大小的关系”，小伟同学采用了如图的实验装置，其中R1＜R1．
（1）甲、乙两瓶中装入了质量和初温度相同的同种液体的原因是_____．
（1）实验中R1、R1采用_____（填“串联”或“并联”）的连接方法是为了控制_____、_____相同．
（3）在通电时间相同时，两玻璃管内煤油上升较高的是_____（填“甲”或“乙”）瓶．由此可知_____
19．（4分）用如图1电路探究电流跟电压和电阻的关系，实验器材如下：电源（4.5V），滑动变阻器（“10 Ω 2A”、“50 Ω 1.5A”）．电流表（0~0.6A），电压表（0~3V），定值电阻（5Ω、10Ω、20Ω）。
（1）探究电流与电压的关系实验中，选取“10 Ω 2A"的滑动变阻器与10 Ω的定值电阻接入电路，调节滑动变阻器滑片P，多次实验后用图象法处理数据如图2：
①分析图象得出结论：______________________。
②如图2的I-U图象在前半区（即阴影区）没有实验数据，为了扩大数据的范围，请提供一个可行的方案： ___________。
（2）在探究电流与电阻的关系实验中，选取“50 Ω 1.5A”滑动变阻器与5 Ω的定值电阻完成了第1次实验，记录数据于表格中：
①进行第2次实验，将定值电阻由5Ω 改为10Ω，闭合开关，调节滑片P直至电压表示数为_________V，并记录数据。
②进行第3次实验，将定值电阻由10Ω 改为20Ω，闭合开关，发现异常现象：______________。请针对此现象提出正确的操作建议：_______________________。
四、作图题（共16分）
20．（8分）请将虚线框内带有保险丝的三孔插座正确接入家庭电路．
21．（8分）如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．
五、计算题（共22分）
22．（10分）如图所示，电源电压为9V保持不变，小灯泡标有“6V 3W”，其电阻不随温度变化，滑动变阻器的最大阻值为24Ω，电流表的量程为0～3A．当开关S1、S2断开，S3闭合时，小灯泡恰能正常发光。求：
（1）R1的阻值为多少？
（2）当开关S1、S2、S3都闭合时，要保护电路各元件安全，R2的最小阻值是多少？
（3）分析开关和滑动变阻器的各种变化情况，这个电路工作时消耗的最小功率是多少？
23．（12分）乐乐家有款电热水器，说明书上有工作原理示意图（如图甲），有“加热”和“保温”两档，正常工作时，电路中的加热功率和保温功率分别为1100W和11W。试求：
(1)当处于“加热”档工作时，双掷开关S应置于____（选填“1”、“2”或“中间”）。
(2)若不计电阻随温度的变化，忽略A、B指示灯电阻的影响，R1、R2阻值各为多大____？
(3)乐乐看到自家电能表如图乙所示（1200imp/kWh是脉冲系数，表示消耗1kWh电能，脉冲信号灯闪变1200次）。乐乐关闭家中其他电器，单独让电热水器工作，发现2min电能表信号灯闪变42次。求热水器实际功率______。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、D
5、C
6、C
7、A
8、A
9、C
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、电功 电流
14、60 3.6 40
15、做功 机械
16、0.18 1210 25 80.
三、实验题（共12分）
17、使被加热物体在相同时间内吸收的热量相同 等体积 等质量 用两只相同的试管装液体，再将两只试管放入同一杯热水中加热 水 UIt 偏大 甲 2.1×103
18、便于用温度计升高的示数反应电阻丝放热的多少 串联 电流 通电时间 乙 在电流和通电时间相同时，电阻越大，电流产生的热量越多
19、详见解析 改用最大阻值更大的滑动变阻器 2.5 电压表示数超过量程 详见解析
四、作图题（共16分）
20、如下图所示
21、如下图所示
五、计算题（共22分）
22、（1）；（2）；（3）2.25W
23、1 R1=44Ω；R2=4356Ω 1050W
导体代号
O
A
B
C
D
导体长度l/m
1.5
1.5
1.5
1.0
0.5
导体横截面积S/mm2
1.2
3.2
1.2
1.2
1.2
导体材料
镍铬
镍铬
锰铜
锰铜
镍铬
实验序号
液体名称
液体质量m/g
初温t0/℃
末温t/℃
升温△t/℃
加热时间t/min
1
水
100
20
41
21
5
2
水
200
20
31
11
5
3
煤油
100
20
59
39
5
4
煤油
200
20
40
20
5
实验序号
电阻R/Ω
电流I/A
1
5
0.5
2
10
3
20
