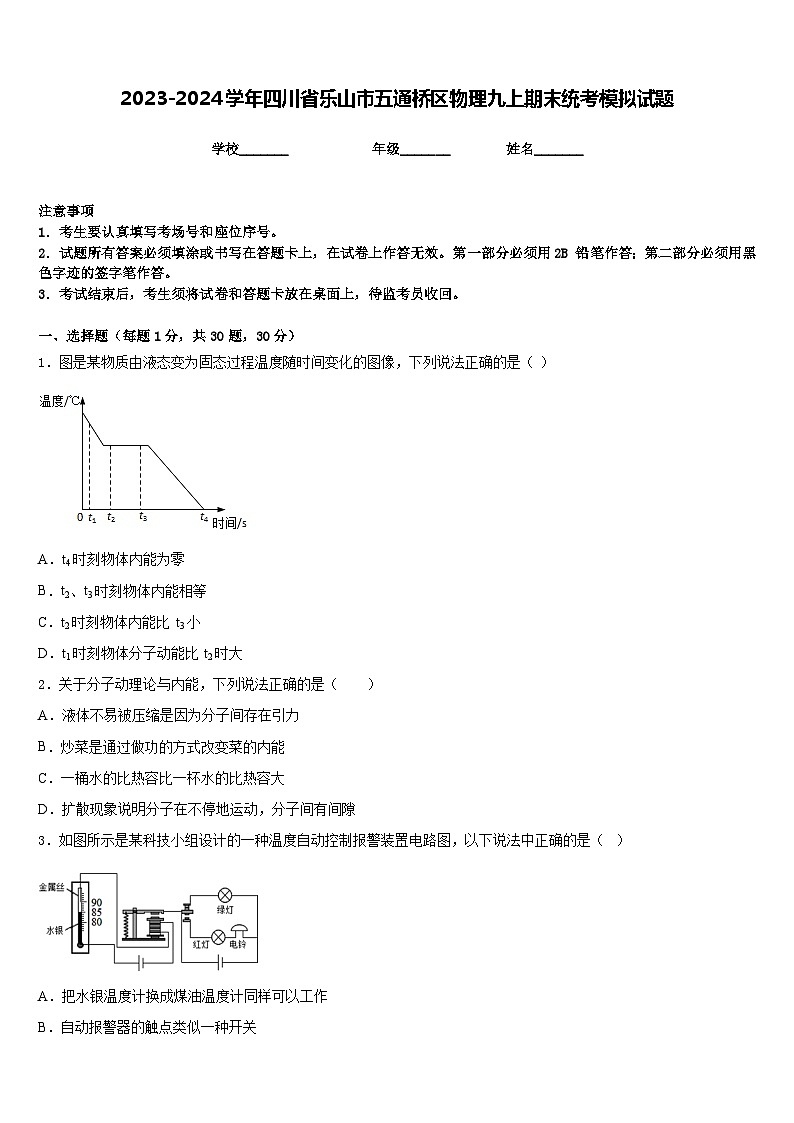

2023-2024学年四川省乐山市五通桥区物理九上期末统考模拟试题含答案

这是一份2023-2024学年四川省乐山市五通桥区物理九上期末统考模拟试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．图是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（ ）
A．t4时刻物体内能为零
B．t2、t3时刻物体内能相等
C．t2时刻物体内能比 t3小
D．t1时刻物体分子动能比 t2时大
2．关于分子动理论与内能，下列说法正确的是（ ）
A．液体不易被压缩是因为分子间存在引力
B．炒菜是通过做功的方式改变菜的内能
C．一桶水的比热容比一杯水的比热容大
D．扩散现象说明分子在不停地运动，分子间有间隙

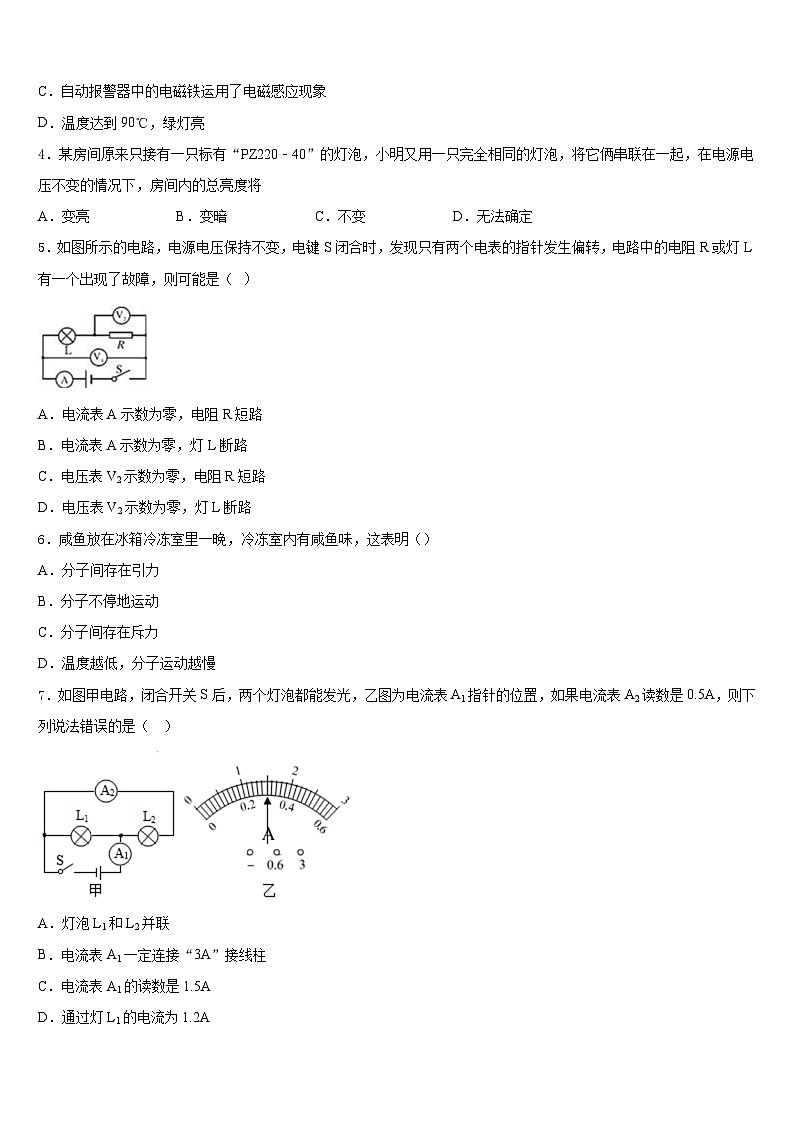

3．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．温度达到90℃，绿灯亮
4．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将
A．变亮B．变暗C．不变D．无法确定
5．如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（ ）
A．电流表A示数为零，电阻R短路
B．电流表A示数为零，灯L断路
C．电压表V2示数为零，电阻R短路
D．电压表V2示数为零，灯L断路
6．咸鱼放在冰箱冷冻室里一晚，冷冻室内有咸鱼味，这表明（）
A．分子间存在引力
B．分子不停地运动
C．分子间存在斥力
D．温度越低，分子运动越慢
7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（ ）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.2A

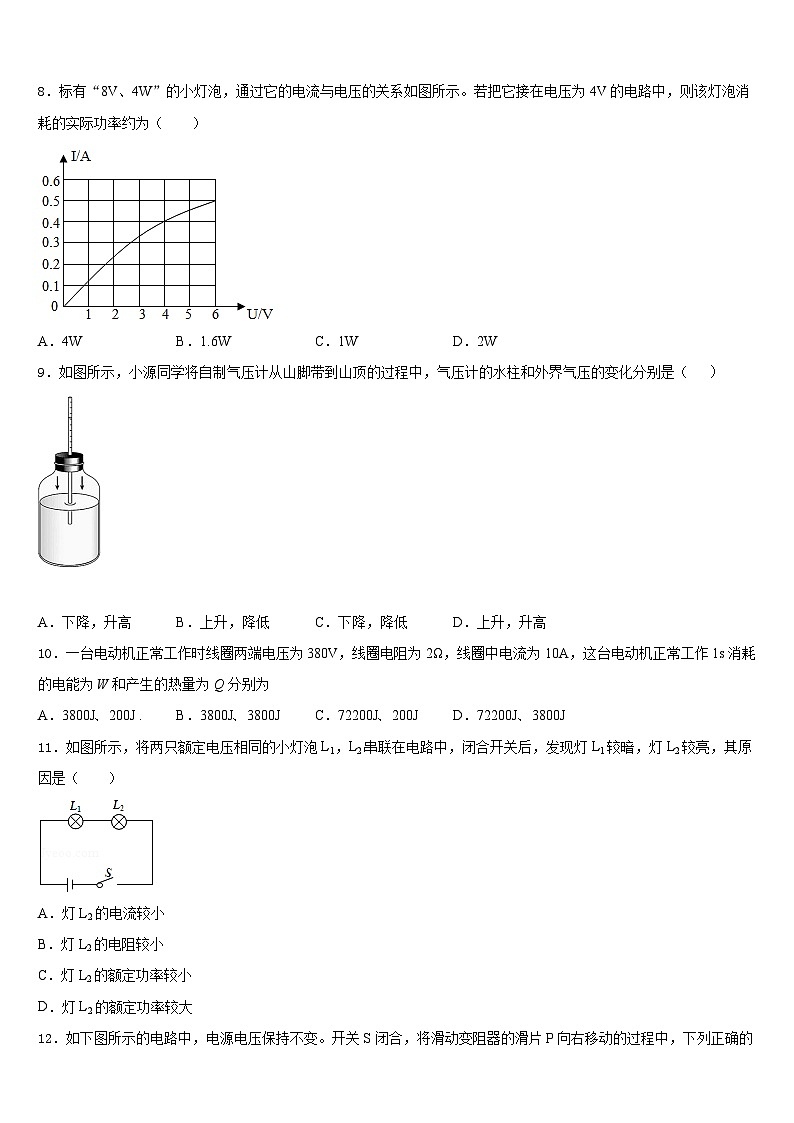

8．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W
9．如图所示，小源同学将自制气压计从山脚带到山顶的过程中，气压计的水柱和外界气压的变化分别是（ ）
A．下降，升高B．上升，降低C．下降，降低D．上升，升高
10．一台电动机正常工作时线圈两端电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正常工作1s消耗的电能为W和产生的热量为Q分别为
A．3800J、200J .B．3800J、3800JC．72200J、200JD．72200J、3800J
11．如图所示，将两只额定电压相同的小灯泡L1，L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是（ ）
A．灯L2的电流较小
B．灯L2的电阻较小
C．灯L2的额定功率较小
D．灯L2的额定功率较大
12．如下图所示的电路中，电源电压保持不变。开关S闭合，将滑动变阻器的滑片P向右移动的过程中，下列正确的是（ ）
A．电流表A1的示数变大，A的示数不变
B．电流表A的示数变大，电压表V的示数不变
C．电流表A1的示数不变，电压表V的示数不变
D．电流表A1的示数变小，A的示数变大
二、填空题（每题5分，共4题，20分）
13．如图所示是太阳能路灯，灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，供夜晚路灯照明；若在一定时间内，太阳光辐射到该太阳能电池板的能量为 2.4×107J，这些能量经转化后，可供功率为 40W 的路灯工作60h，则该太阳能路灯的能量转化效率为_______%。
14．电视机的遥控器可以发射一种不可见光，这种不可见光是________，有时，不把它对准电视机，对着墙壁按按钮也能控制电视机，（如图），说明这种光线也和可见光一样，能发生________现象．
15．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示．由图可知，能说明电流与电压成正比关系的是________(选填“甲”或“乙”)图象，现将元件甲、乙并联后接在电压为2 V的电源两端，则整个电路消耗的总功率是________ W.
16．如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的_____极，电池的电压为_____V．
三、实验题（共12分）
17．（4分）小明在探究滑动摩擦力的大小与哪些因素有关的实验中，实验过程如图所示：
(1)实验中，小明沿水平方向缓慢地拉动弹簧测力计，使木块做_____运动。根据_____条件可知，此时木块所受的滑动摩擦力与弹簧拉力的大小_____。
(2)比较（a）、（c）两图，初步得出的结论是_____。
(3)小红认为，上述实验对于摩擦力大小的测量不准确。于是提出了改进方案，如下图所示，弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉长木板，然后读出弹簧测力计的示数，即可测出木块和长木板之间的摩擦力。小明看了小红的实验设计后，认为小红设计的实验优于自己设计的实验，原因是_____。
18．（4分）如图所示，小亮在测定额定电压为2.5V的小灯泡电功率实验中：
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；
（____）
（2）在连接实验电路时，小亮应将开关处于_____状态，闭合开关前，应将滑动变阻器滑片滑到最_____端（选填“左”或“右”）；
（3）实验中，小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2.6V，要测量小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）端移动，当小灯泡正常发光时，电流表示数如图乙所示，则该灯泡正常发光时的电阻是_____Ω，小灯泡额定功率为_____W；
（4）实验室中提供的电压表内部电阻并非无穷大，测量时电压表中也会有一定的电流通过，这会导致实验中额定功率的测量值其真实值_____（选填“大于”、“等于”或“小于”）。
19．（4分）图甲是测量小灯泡电功率的电路．小灯泡的额定电压为2.5V．
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）
（______）
（2）闭合开关前，将滑动变阻器的滑片移到阻值最大处．闭合开关后发现小灯泡不亮，电压表示数为零，电流表指针偏转．逐渐向右移动滑片，小灯泡始终不亮，电压表示数仍然为零，电流表示数逐渐变大．该电路故障可能是________________．
（3）排除故障后正确操作实验，测量数据如下表所示
分析实验数据可知：
①小灯泡的额定功率为__________W．
②7、8两次实验中，灯泡熄灭的原因是______________．
③小灯泡在断电一段时间后的电阻可能是_________（填“0Ω”、“1Ω”、“2Ω”或“8.9Ω”）
四、作图题（共16分）
20．（8分）请根据如图的实物画出对应的电路图。
（____）
21．（8分）将图中的电灯、开关和插座连接到家庭电路中。
（______）
五、计算题（共22分）
22．（10分）如图所示，甲图为电路的连接情况，R1＝20Ω，R2为滑动变阻器，乙图为R3的I﹣U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数和电路消耗的总功率。
23．（12分）如图所示，电源电压恒定，R1、R2 为定值电阻，R2=20Ω，灯泡 L 标有“8V 4W”字样。
（1）当 S、S1、S2 都闭合时，灯泡 L 正常发光，电流表的示数为多少？
（2）S 闭合，S1、S2 断开时，电压表示数为 6V，则 R1 的阻值为多少？电路消耗的总功率为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、B
5、C
6、B
7、D
8、B
9、B
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、36%
14、红外线 反射
15、甲 1.2
16、负 0.6
三、实验题（共12分）
17、匀速直线 二力平衡 相等 当其他条件（压力）相同时，接触面的粗糙程度越大，滑动摩擦力越大（当其他条件（压力）相同时，滑动摩擦力的大小与接触面的粗糙程度有关） 不需要匀速拉动长木板，摩擦力的大小也等于弹簧测力计的示数；弹簧测力计相对于木块始终是静止的，方便读数
18、 断开 左 左 5 1.25 大于
19、 小灯泡短路 0.7 实际功率太小 1Ω
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）12V；（2）40Ω；（3）1.2A， 14.4W。
23、 (1)0.9A；(2)60Ω；0.8W
实验次数
1
2
3
4
5
6
7
8
发光情况
明亮
亮
更明亮
较亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
3.0
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.30
0.24
0.21
0.19
0.16
0.05
