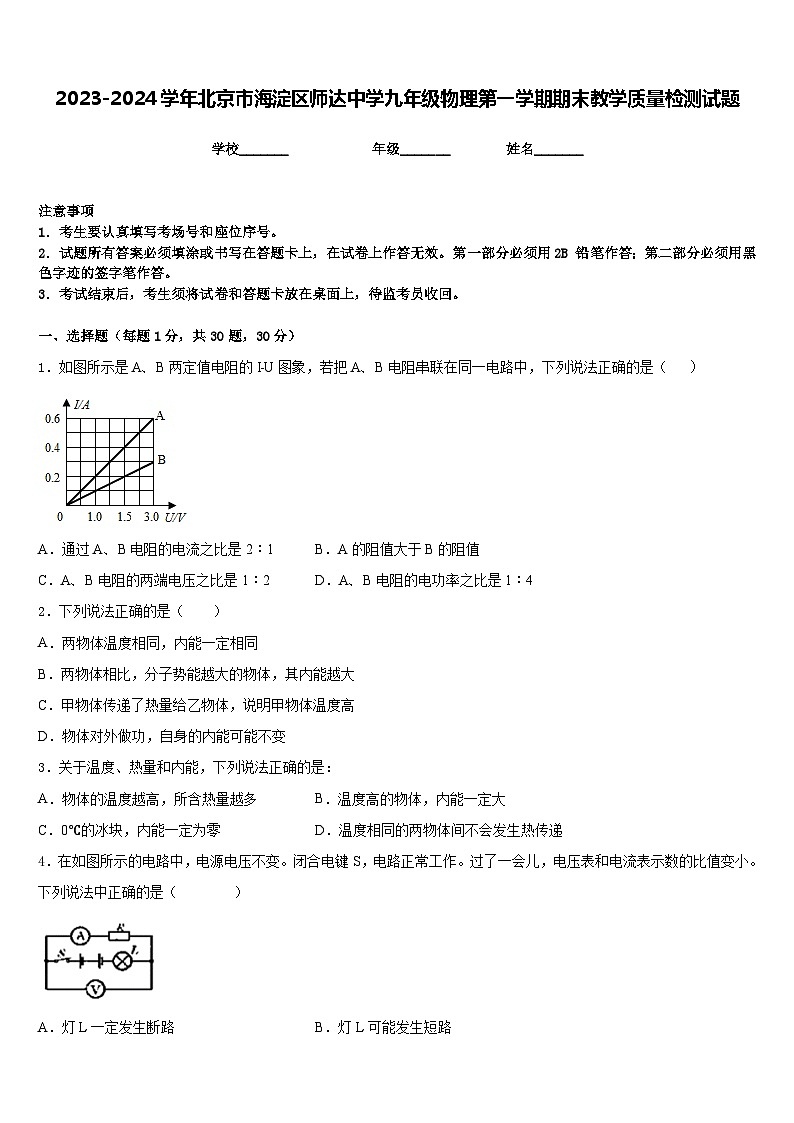

2023-2024学年北京市海淀区师达中学九年级物理第一学期期末教学质量检测试题含答案

这是一份2023-2024学年北京市海淀区师达中学九年级物理第一学期期末教学质量检测试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，与实物电路对应的电路图是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示是A、B两定值电阻的I﹣U图象，若把A、B电阻串联在同一电路中，下列说法正确的是（ ）
A．通过A、B电阻的电流之比是2：1B．A的阻值大于B的阻值
C．A、B电阻的两端电压之比是1：2D．A、B电阻的电功率之比是1：4
2．下列说法正确的是（ ）
A．两物体温度相同，内能一定相同
B．两物体相比，分子势能越大的物体，其内能越大
C．甲物体传递了热量给乙物体，说明甲物体温度高
D．物体对外做功，自身的内能可能不变
3．关于温度、热量和内能，下列说法正确的是：
A．物体的温度越高，所含热量越多B．温度高的物体，内能一定大
C．0℃的冰块，内能一定为零D．温度相同的两物体间不会发生热传递
4．在如图所示的电路中，电源电压不变。闭合电键S，电路正常工作。过了一会儿，电压表和电流表示数的比值变小。下列说法中正确的是（ ）

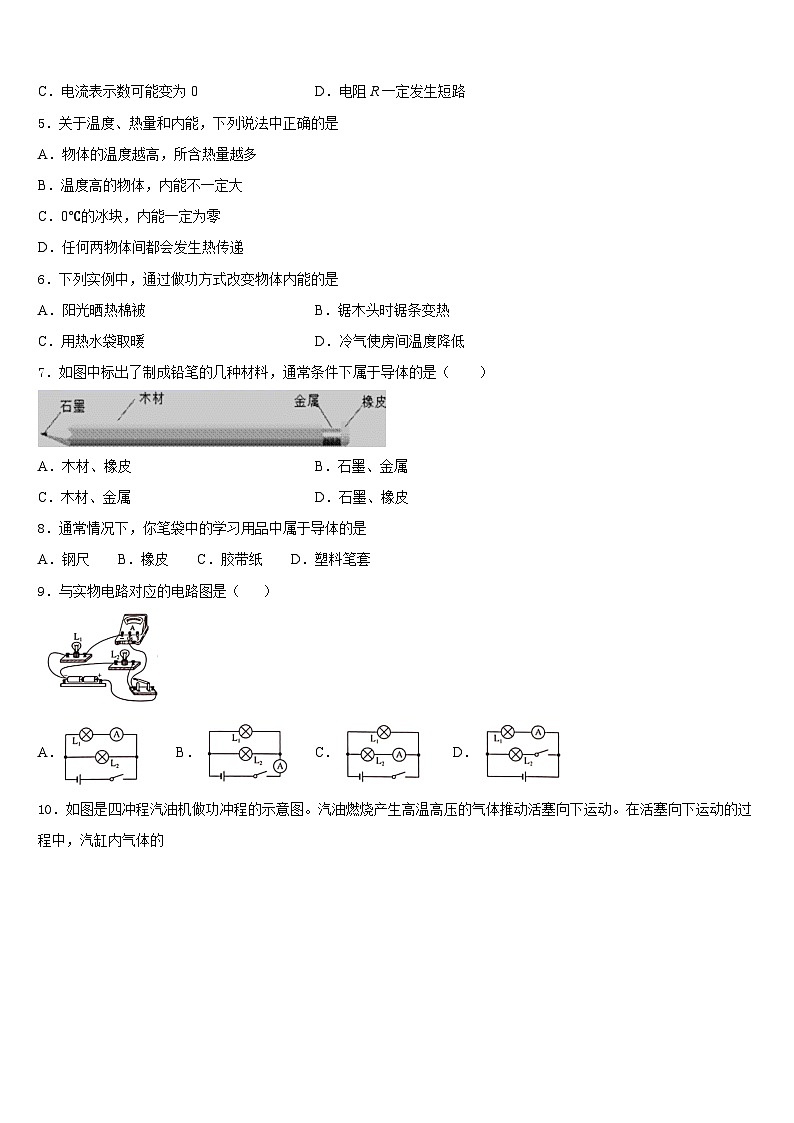

A．灯L一定发生断路B．灯L可能发生短路
C．电流表示数可能变为0D．电阻R一定发生短路
5．关于温度、热量和内能，下列说法中正确的是
A．物体的温度越高，所含热量越多
B．温度高的物体，内能不一定大
C．0℃的冰块，内能一定为零
D．任何两物体间都会发生热传递
6．下列实例中，通过做功方式改变物体内能的是
A．阳光晒热棉被 B．锯木头时锯条变热
C．用热水袋取暖 D．冷气使房间温度降低
7．如图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．木材、橡皮B．石墨、金属
C．木材、金属D．石墨、橡皮
8．通常情况下，你笔袋中的学习用品中属于导体的是
A．钢尺 B．橡皮 C．胶带纸 D．塑料笔套
9．与实物电路对应的电路图是（ ）
A．B．C．D．
10．如图是四冲程汽油机做功冲程的示意图。汽油燃烧产生高温高压的气体推动活塞向下运动。在活塞向下运动的过程中，汽缸内气体的
A．内能增大B．温度降低
C．密度增大D．分子热运动加快
11．已知电源电压是 6V，小灯泡上标有“4.5V 0.3A”字样，为了使小灯泡能正常发光，我们需要
A．串联一个10Ω 的保护电阻B．串联一个5Ω 的保护电阻
C．并联一个10Ω 的保护电阻D．并联一个5Ω 的保护电阻
12．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是
A． B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图中甲、乙所示是试触和正确测量电流的过程电流表指针指示位置，则对应的图试触时M连接的是电流表的“_____”接线柱，准确测量通过灯泡的电流是_____A。
14．一台直流电动机额定电压为220V，其电阻为1Ω。正常工作时通过的电流为20A，则该电动机的额定功率是_______kW，电动机连续正常工作10min，电动机因本身有电阻而发热损失的电能为_______J。
15．把标有“6V ，3W”和“6V ，6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为_______V，两灯消耗的实际总功率为____W．
16．2018年5月21日，在我国西昌卫星发射中心，探月工程嫦娥四号中继星“鹊桥”搭乘长征四号丙运载火箭升空．在火箭加速升空过程中，“鹊桥”的重力势能将____(变大/变小/不变，下空同)，机械能将____，火箭中选择氢作为燃料，是因为它燃烧时可以释放出更多的_____能转化为火箭的机械能．
三、实验题（共12分）
17．（4分）为了比较水和煤油的吸热能力，如图甲所示，小明用两个相同的装置做实验，两个烧杯中装有______相同的水和煤油，根据实验数据作出了水和煤油的温度随时间变化的图象如图乙所示，由此可知_______的吸热能力较强。
18．（4分）小明同学做“测定小灯泡的额定电功率”的实验，电源电压6V，所用滑动变阻器上标有“”字样，在待测小灯的额定电压为“”、“”中的一个．
图甲是他所用的实验电路，其中有一根导线尚未连接，请用笔画线代替导线补上．要求：变阻器的滑片在最左端时，它接入电路中的电阻最大．
（______）
正确连接这条导线后，闭合开关后，发现小灯发光较暗，电流表、电压表示数如图乙所示．则通过小灯泡的电流为______A.根据电压表示数以及小灯泡亮度，可以判断小灯泡的额定电压为______V．
继续实验，小明发现电压表量程损坏，量程完好，在不更换电压表的条件下，小明同学想了一个巧妙的办法，对所连接的电路进行了调整后闭合开关，调节变阻器的滑片位置，当电压表的示数为______V时，小灯泡正常发光，此时变阻器滑片的位置恰好在中点上，小灯泡的额定功率为______W．
19．（4分）如图所示，小明进行“伏安法测量电阻”的实验：
（1）请帮助小明根据电路图甲将实物电路乙连接完整（导线不能交叉）
（___）
（2）电路连接好后，当小明准备闭合开关开始实验时，滑动变阻器的滑片应该滑到____（选填“A”或“B”）端．
（3）小明闭合开关，并调节滑动变阻器，发现电流表没有示数，但电压表有示数且无变化，则电路原因可能是____．
（4）小明排除故障后，调节滑动变阻器，当电压表读数为2.6V时，电流表的示数如图丙所示，则该定值电阻的阻值是____．
（5）小明还想探究电流与电阻的关系，请你帮助小明设计数据记录表格____．
四、作图题（共16分）
20．（8分）为使杠杆OBC在如图所示的位置平衡，请在图中作出作用在杠杆上的最小力F示意图及其力臂L1。
（_____）
21．（8分）如图所示，根据磁体静止时N极的指向，标出通电螺线管的N极和电源的正极
（________）
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．
（1）求电阻R1两端的电压U1；
（2）求电阻R2的阻值；
（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．
23．（12分）如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示．求：
（1）冰柜的电动压缩机正常工作时的电流为多少？
（2）冰柜正常工作时防雾电热丝的电阻为多少？
（3）该冰柜的玻璃门的质量是5kg，若不计热量损失，电热丝正常工作使门玻璃升高20℃需要多长时间？[玻璃的比热容为0.84×103J/（kg•℃）]
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、D
5、B
6、B
7、B
8、A
9、A
10、B
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、3A 0.12
14、4.4 2.4×105
15、9 4.5
16、变大 变大 内
三、实验题（共12分）
17、质量 水
18、 0.14 3.8 2.2 0.836
19、； B； 电阻Rx断路； 10Ω；
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5伏（2）8欧（3）7欧; 5欧
23、（1）0.5A；（2）484Ω；（3）840s
冰柜总质量
160kg
额定电压
220V
电动压缩机的额定功率
110W
防雾电热丝的额定功率
100W
物理量
实验次数
电压（U/V）
电阻（R/Ω）
电流（I/A）
1
2
3
