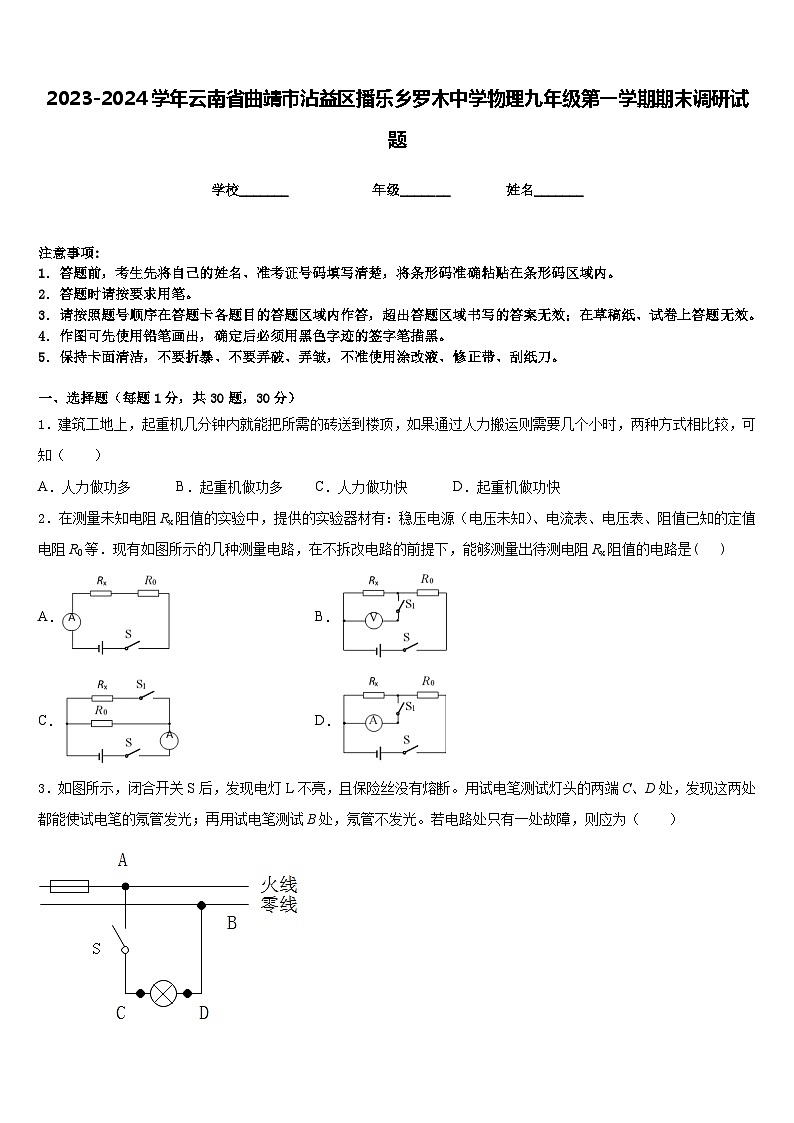

2023-2024学年云南省曲靖市沾益区播乐乡罗木中学物理九年级第一学期期末调研试题含答案
展开学校_______ 年级_______ 姓名_______
注意事项:
1.答题前,考生先将自己的姓名、准考证号码填写清楚,将条形码准确粘贴在条形码区域内。
2.答题时请按要求用笔。
3.请按照题号顺序在答题卡各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试卷上答题无效。
4.作图可先使用铅笔画出,确定后必须用黑色字迹的签字笔描黑。
5.保持卡面清洁,不要折暴、不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
一、选择题(每题1分,共30题,30分)
1.建筑工地上,起重机几分钟内就能把所需的砖送到楼顶,如果通过人力搬运则需要几个小时,两种方式相比较,可知( )
A.人力做功多B.起重机做功多C.人力做功快D.起重机做功快
2.在测量未知电阻Rx阻值的实验中,提供的实验器材有:稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻R0等.现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻Rx阻值的电路是( )
A.B.
C.D.
3.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断。用试电笔测试灯头的两端C、D处,发现这两处都能使试电笔的氖管发光;再用试电笔测试B处,氖管不发光。若电路处只有一处故障,则应为( )
A.电灯L断路
B.电灯L短路
C.AC段某处断路
D.BD段某处断路
4.关于热机效率,下列说法正确的是( )
A.蒸汽机的效率通常高于汽油机的效率 B.有些新型燃料汽车实现了零排放,其效率达到100%
C.热机效率不一定小于100% D.即使无摩擦的道路,汽车发动机的效率也无法达到100%
5.如图所示,电源电压为6 V 且保持不变,R0=30 Ω,滑动变阻器的规格为“20 Ω 1 A”,电流表的量程为“0~0.6 A”,小灯泡上标有“3 V 1.5 W”字样。不考虑灯丝电阻变化,并保证电路安全,则
A.当S闭合,S1、S2都断开时,电路消耗的最大功率是3.6 W
B.当S闭合,S1、S2都断开时,滑动变阻器接入电路的阻值范围是4~20 Ω
C.当S、S1、S2都闭合时,滑动变阻器接入电路的最小阻值是15 Ω
D.当S、S1、S2都闭合时,电路消耗的总功率最小值为2.4 W
6.关于温度、比热容、热量、内能,以下说法正确的是
A.一块0℃的冰没有内能,它的分子不会运动
B.一个物体吸收了热量,它的温度一定会升高
C.内能多的物体可以从内能少的物体吸收热量
D.沙漠的温差较大,其主要原因是沙的比热容较小
7.如图是滑动变阻器连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变大的是( )
A.
B.
C.

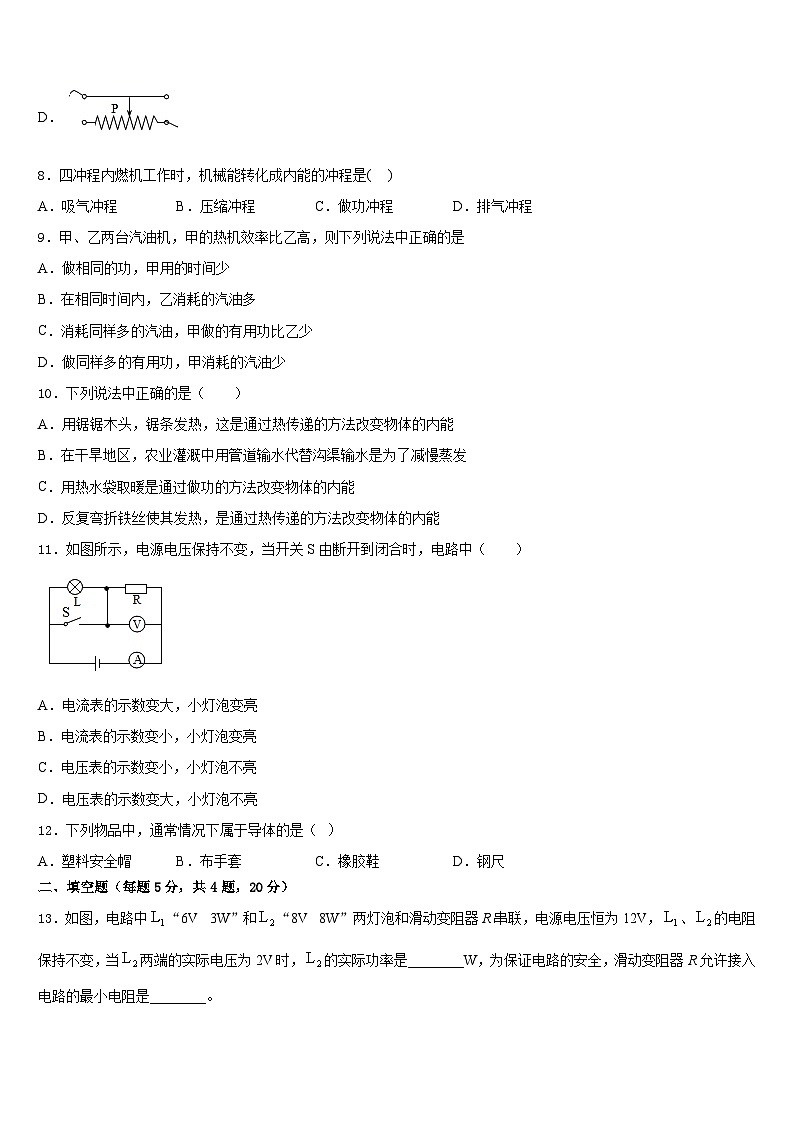

D.
8.四冲程内燃机工作时,机械能转化成内能的冲程是( )
A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程
9.甲、乙两台汽油机,甲的热机效率比乙高,则下列说法中正确的是
A.做相同的功,甲用的时间少
B.在相同时间内,乙消耗的汽油多
C.消耗同样多的汽油,甲做的有用功比乙少
D.做同样多的有用功,甲消耗的汽油少
10.下列说法中正确的是( )
A.用锯锯木头,锯条发热,这是通过热传递的方法改变物体的内能
B.在干旱地区,农业灌溉中用管道输水代替沟渠输水是为了减慢蒸发
C.用热水袋取暖是通过做功的方法改变物体的内能
D.反复弯折铁丝使其发热,是通过热传递的方法改变物体的内能
11.如图所示,电源电压保持不变,当开关S由断开到闭合时,电路中( )
A.电流表的示数变大,小灯泡变亮
B.电流表的示数变小,小灯泡变亮
C.电压表的示数变小,小灯泡不亮
D.电压表的示数变大,小灯泡不亮
12.下列物品中,通常情况下属于导体的是( )
A.塑料安全帽B.布手套C.橡胶鞋D.钢尺
二、填空题(每题5分,共4题,20分)
13.如图,电路中“6V 3W”和“8V 8W”两灯泡和滑动变阻器R串联,电源电压恒为12V,、的电阻保持不变,当两端的实际电压为2V时,的实际功率是________W,为保证电路的安全,滑动变阻器R允许接入电路的最小电阻是________。
14.根据“单位”推出对应的物理公式是常用的记忆方法.例如:速度单位是m/s(其中m是路程的单位,s是时间的单位),可以推出对应的公式为:v=s/t.同样.根据电能的单位kW•h,就可以推出对应的公式为:________;根据比热容的单位J/(kg•℃),也可以推出对应的公式为:________.
15.由高处下落的物体,重力做功,重力势能转化为动能;两手互相摩擦,克服摩擦力做功,机械能转化为内能。以上两个例子的共同之处是______过程中,都伴随着______。
16.问题解决——改造电饭煲
小明发现自己家的电饭煲只有高温蒸煮却没有保温功能,于是他找来一个与电饭煲的电热丝阻值相同 的电阻R和一个单刀双掷开关S2,对电饭煲进行了改造,使其具有蒸煮和保温两个挡位。
(1)请在虚线框内画出改造后的电饭煲的工作电路图(电饭煲的电热丝用表示);
(_______)
(2)分别说明两个挡位时开关S1和S2的状态______;
(3)求出电饭煲分别在蒸煮和保温状态时,电路消耗的电功率之比为______。
三、实验题(共12分)
17.(4分)测量定值电阻R阻值大小的实验电路图如图甲所示。
(1)本实验的原理是________________。
(2)正确连接电路闭合开关后,电压表示数为2.7V时,电流表接线及示数如图乙所示,则此时测得Rx的阻值是____________Ω。
(3)某实验小组进行实验时不慎将电压表损坏,他们利用一个阻值已知的定值电阻R0、一个电流表和开关若干个,设计了如图丙所示的电路,也测出了待测电阻Rx的阻值(电流表量程符合要求,电源电压未知)。他们的实验步骤如下:
①正确连接电路,只闭合开关S、S1,记录电流表的示数为I1;
②只闭合开关S、S2,记录电流表的示数为I2;
③待测电阻阻值的表达式为Rx=__________。(用测得量和已知量的字母表示)。
18.(4分)小明在“探究影响电阻大小的因素”实验中:有a、b、c、d四根不同的电阻丝,b、c、d取a相比,分别只有一个因素不同:b与a长度不同;c与a横截面积不同;d与a材料不同。现将电阻丝a、b、c、d串联在如图所示电路中,用电压表分别测出每根电阻丝两端的电压。
(1)电压表的示数越大,表示被测的电阻丝阻值越_____。
(2)小明选择_____和_____两根电阻丝,可以探究电阻大小与材料的关系。
(3)闭合开关后,小明发现c两端的电压比a两端的电压示数小,说明:在其他条件相同时,_____,电阻丝的电阻越小。
(4)此实验除了用到转换法,还用到了_____法。
(5)在保证电路安全的前提下,增大电源电压,_____(选填“会”或“不会”)影响实验结论。
19.(4分)为了比较水和煤油的吸热能力,小明用两个相同的装置做了如图所示的实验。
(1)在两个相同的烧杯中应加入初温相同、_______相同的水和煤油。
(2)实验中搅拌器的作用是使液体______;选用相同酒精灯加热的目的是使水和煤油在相同时间内___________ 。
(3)实验中发现煤油的温度比水的温度升高得快,这表明_______吸热本领更强。
四、作图题(共16分)
20.(8分)图中的开关叫单刀双掷开关,当把闸刀向左边按下时,a、b两个接线柱是接通的,b、c是断开的;当把闸刀向右边按下时,b、c两个接线柱是接通的,a、b是断开的.现在请你用这个闸刀来控制红灯和绿灯,使闸刀向左边按下时,红灯亮、绿灯熄;使闸刀向右边按下时,绿灯亮、红灯熄,画出连接图.
21.(8分)试根据如图所示的电池极性和螺线管的N,S极,画出螺线管的绕法。
(______)
五、计算题(共22分)
22.(10分)图是公共厕所常见的一种感应干手器,将手放在干手器的风口下,干手器会自动送出温度适宜的风,当手离开出风口时,感应开关会自动停风关机。图是该干手器的简化电路图,其中R是加热电阻丝,M是吹风的电动机,S1是感应开关,S2是温控开关,会根据环境温度自动断开或闭合来控制加热电阻丝。该干手器的部分参数见下表。
(1)加热电阻丝R的阻值是多少?
(2)热风干手时,通过感应开关S1的电流是多少?
(3)环境温度较高,温控开关S2断开,干手器工作10s消耗的电能是多少?
23.(12分)如图所示的电路中,电源电压不变,小灯泡L上标有“6V 4.5W”字样,灯丝电阻不随温度变化。当S1、S2都闭合时,小灯泡正常发光,电流表示数为1A;当S1、S2都断开,移动滑动变阻器滑片,在滑动变阻器全部接入电路和总电阻的接入电路两种情况下,滑动变阻器消耗的功率相等。求:
(1)电源电压;
(2)电阻R的值;
(3)S1、S2都断开时电路中的最小电流。
参考答案
一、选择题(每题1分,共30题,30分)
1、D
2、C
3、D
4、D
5、C
6、D
7、D
8、B
9、D
10、B
11、D
12、D
二、填空题(每题5分,共4题,20分)
13、0.5
14、W=Pt c=Q/mΔt
15、能量转化 做功
16、 闭合、接时为蒸煮挡;闭合、接时为保温挡 2:1
三、实验题(共12分)
17、欧姆定律 9
18、大 a d 横截面积越大 控制变量 不会
19、质量 受热均匀 吸收相同的热量 水
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、(1)44Ω;(2)7.5A;(3)5500J
23、 (1)6V;(2);(3)0.25A
额定电压
220V
出风速度
95m/s
电阻丝加热功率
1100W
干手时间
8--12s
电动机功率
550W
感应距离
12cm
