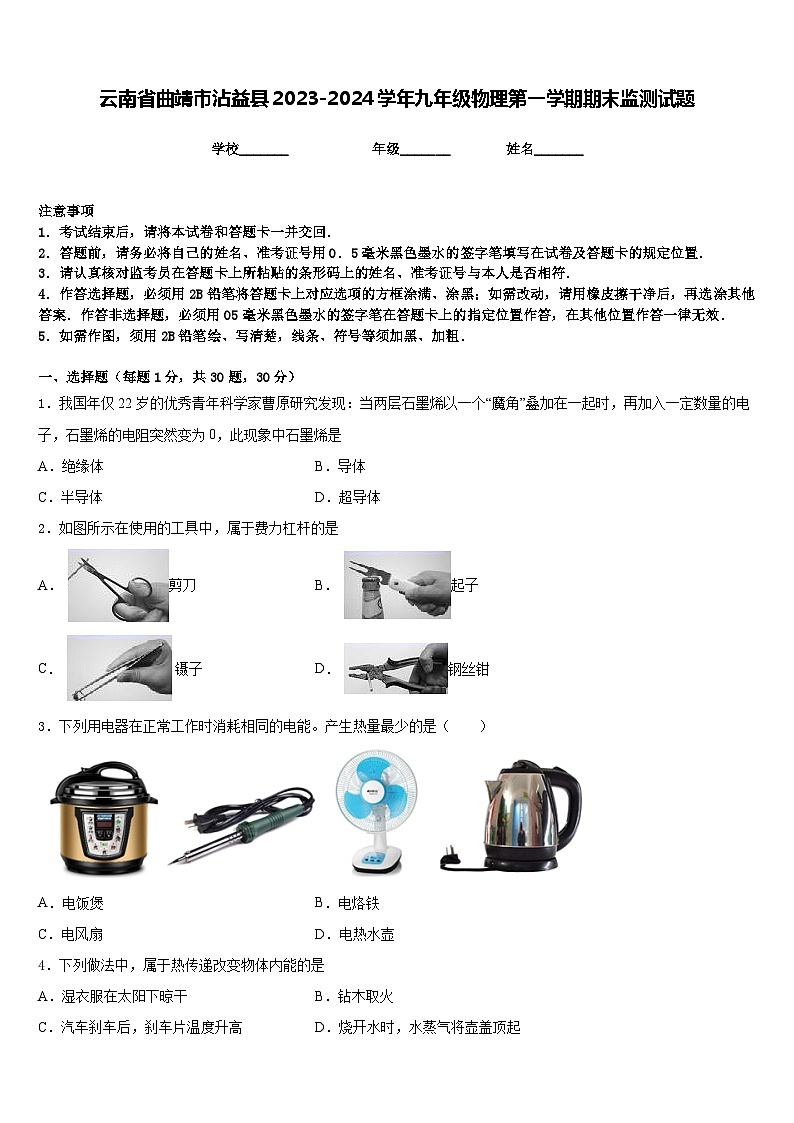

云南省曲靖市沾益县2023-2024学年九年级物理第一学期期末监测试题含答案

这是一份云南省曲靖市沾益县2023-2024学年九年级物理第一学期期末监测试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，此现象中石墨烯是
A．绝缘体B．导体
C．半导体D．超导体
2．如图所示在使用的工具中，属于费力杠杆的是
A． 剪刀B． 起子
C． 镊子D． 钢丝钳
3．下列用电器在正常工作时消耗相同的电能。产生热量最少的是（ ）
A．电饭煲B．电烙铁
C．电风扇D．电热水壶
4．下列做法中，属于热传递改变物体内能的是
A．湿衣服在太阳下晾干B．钻木取火
C．汽车刹车后，刹车片温度升高D．烧开水时，水蒸气将壶盖顶起
5．水平地面上的绝缘平板小车内竖直固定一个压敏电阻R（其阻值会随着所受压力的增大而减小），压敏电阻旁紧靠一个重物M，已知小车静止时电压表读数为U0，当小车从静止开始向右做匀加速运动时发现电压表读数为U，则（ ）
A．U＜U0B．U＞U0C．U＝U0D．无法确定
6．如图所示的电路图中，为了使L1与L2并联，下列操作可行的是 ( )
A．只闭合开关S1、S2
B．只闭合开关S2、S3
C．只闭合开关S1、S3
D．开关S1、S2、S3都闭合
7．如图为中国古代劳动人民酿酒的情最，下列说法正确的是
A．用火种引燃木柴与钻木取火的原理相同
B．木柴燃烧的过程，将内能转化为化学能
C．锅可以向酒料传热，是因为锅的温度高于酒料的温度
D．熬制过程不断搅拌，是为了通过做功增加酒料的内能
8．关于四冲程汽油机，下列说法正确的是（ ）
A．汽油属于可再生能源
B．做功冲程靠飞轮的惯性来完成
C．压缩冲程将内能转化为机械能
D．冷却液要用比热容较大的物质
9．下列关于安全用电的说法中，正确的是（ ）

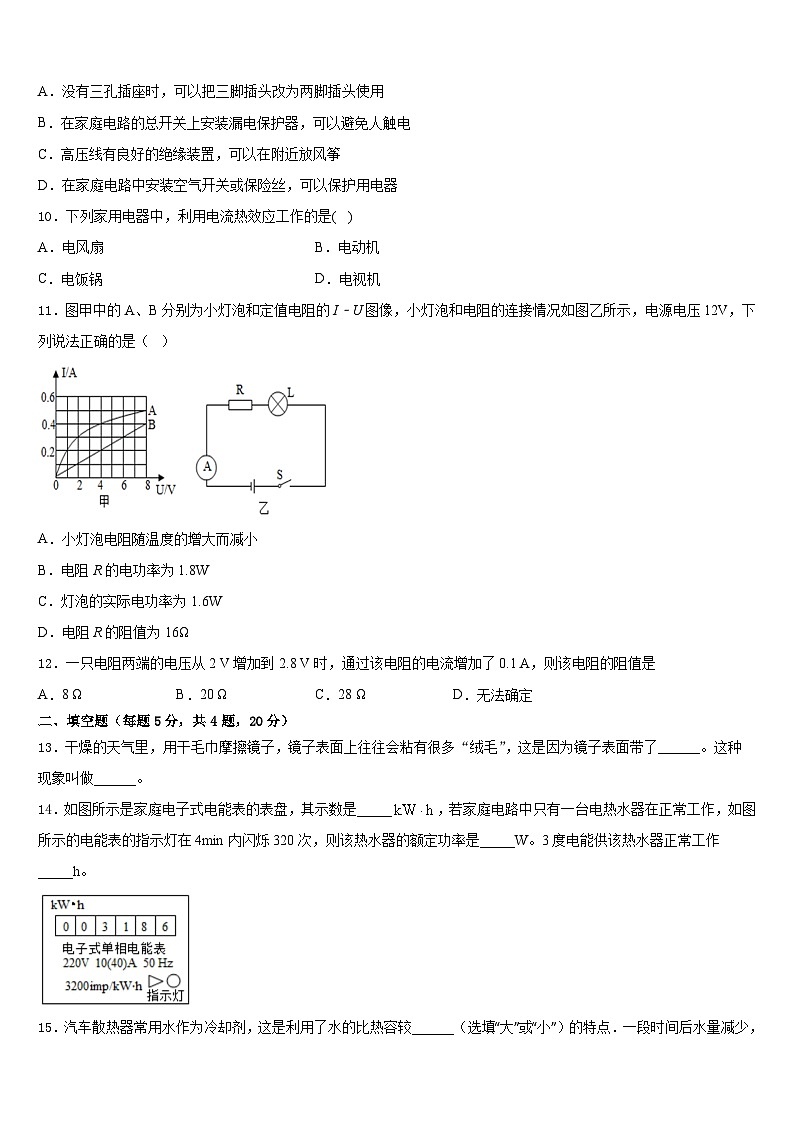

A．没有三孔插座时，可以把三脚插头改为两脚插头使用
B．在家庭电路的总开关上安装漏电保护器，可以避免人触电
C．高压线有良好的绝缘装置，可以在附近放风筝
D．在家庭电路中安装空气开关或保险丝，可以保护用电器
10．下列家用电器中，利用电流热效应工作的是( )
A．电风扇B．电动机
C．电饭锅D．电视机
11．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压12V，下列说法正确的是（ ）
A．小灯泡电阻随温度的增大而减小
B．电阻R的电功率为1.8W
C．灯泡的实际电功率为1.6W
D．电阻R的阻值为16Ω
12．一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值是
A．8 ΩB．20 ΩC．28 ΩD．无法确定
二、填空题（每题5分，共4题，20分）
13．干燥的天气里，用干毛巾摩擦镜子，镜子表面上往往会粘有很多“绒毛”，这是因为镜子表面带了______。这种现象叫做______。
14．如图所示是家庭电子式电能表的表盘，其示数是_____，若家庭电路中只有一台电热水器在正常工作，如图所示的电能表的指示灯在4min内闪烁320次，则该热水器的额定功率是_____W。3度电能供该热水器正常工作_____h。
15．汽车散热器常用水作为冷却剂，这是利用了水的比热容较______（选填“大”或“小”）的特点．一段时间后水量减少，剩下的水比热容_____（选填“变大”、“不变”或“变小”）．当汽车散热器散热时，通过____方式改变了水的内能．
16．如图电路，闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，示数减小的电表是___（选填“A”“V1”或“V2”）电路的总功率_________( 选填“增大”“减小”或“不变” )
三、实验题（共12分）
17．（4分）小明要测定标有“3.8V“字样小灯泡的额定功率，选择一些器材连接了如图甲电路（电源用四节新的干电池）
（1）同组的小芳发现小明电路连接有错误，如果此时闭合开关，小灯泡_____（选增“发光”或“不发光”），电压表示数是_____V．请你在接的那根导线上打“x”，并另画一根导线，使电路连接正确
（2）电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙，则小灯泡正的额定功率是_____W．
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I﹣U图象，如图丙，根据图象可知电流与电压并不成正比，原因是_____在这个图象中，纵轴应该表示的是_____（选填“电压”或“电流”）．
（4）完成上面实验后，小明同学又想利用现有实验器材，测量另一个标有“3.8V”字样小灯泡的额定功率，但发现电流表已经损坏，于是他和小组同学一起设计了如图的电路，他们又选择了已知阻值的定值电阻R4请你帮他们完成下面实验步骤：
①_____（填写S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表示数为_____V，使小灯泡L正常发光．
②_____（填写S、S1、S2的通电情况），保持滑动变阻器的滑片不动，此时电压表示数为U；
③小灯泡额定功率的表达式是_____．
18．（4分）小睿在探究“电压不变时，电流与电阻的关系”时，电路如图甲所示，电源电压为6V保持不变，R为定值电阻。

(1)连接电路时，开关应处于______（选填“断开”或“闭合”）状态，实验前滑动变阻器的滑片应位于______（选填“A”或“B”）端；
(2)实验中分别接入5Ω、10Ω、20Ω三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图像。由图像可以得出结论：____________________________；
(3)上述实验中：
①小睿用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把R换为10Ω的电阻接入电路，闭合开关，应向______（选填“A”或“B”）端移动滑片，直至电压表示数为______V时，读出电流表的示数；
②小睿又把R换为20Ω的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，为完成整个实验，应该选取滑动变阻器______（选填字母）。
A．“20Ω 1.0A” B．“30Ω 1.0A” C．“50Ω 1.0A”
19．（4分）为研究“通电螺线管磁性强弱与有无铁芯的关系”，小科设计了如图电路。
(1)强弱判断：通电螺线管吸引大头针数量越多，表示其磁性越_____。
(2)具体操作：
①将无铁芯的螺线管接入电路，把变阻器滑片P移至最下端，闭合开关S，发现螺线管吸引大头针数量较少。
②断开开关 S，在螺线管中插入铁芯，将变阻器滑片P 稍向上移，闭合开关S，发现螺线管吸引大头针数量较多。
(3)评价交流：
①上述实验，没有进行多次实验，且存在的错误是_____。
②通电螺线管磁性强弱无法用肉眼直接观察，本实验用吸引大头针数量反映磁性强弱。
A． 探究影响电阻大小的因素：通过电流表的示数大小，来反应电路中电阻的大小
B． 探究电流产生的热量：通过两个U 型管中液面高度的变化反映温度变化
C． 条形磁体：用磁感线描述磁场分布
D． 导线在磁场中运动，通过电流计指针的偏转判断是否产生感应电流
图所示实验采用的方法与之不相同的是_____。
四、作图题（共16分）
20．（8分）如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极和磁感线方向。
21．（8分）在如图电路中，用笔画线代替导线，将电灯与控制电灯的开关接入家庭电路．
（______）
五、计算题（共22分）
22．（10分） “五一”黄金周，征征和妈妈到无锡旅游，买了一只宜兴茶壶，如图所示．她听说宜兴茶壶是用宜兴特有的泥土材料制成的，很想知道这种材料的密度．于是她用天平测出壶盖的质量为，再把壶盖放入装满水的溢水杯中，测得溢出水的质量是．
（1）请你帮征征算出这种材料的密度是多少？
（2）若测得整个空茶壶的质量为165g，则该茶壶所用材料的体积为多大？
23．（12分）用煤气将初温为20℃，质量为5kg的一壶水加热到100℃．求：
（1）水吸收的热量；
（2）不计热量损失．最少消耗多少煤气．（水的比热容为4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、A
5、B
6、B
7、C
8、D
9、D
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、电 摩擦起电现象
14、318.6 1500 2
15、大 不变 热传递
16、V1 增大
三、实验题（共12分）
17、不发光 6 1.444 灯丝电阻随温度升高而增大（灯丝电阻随温度变化而变化） 电流 闭合S、S1，断开S2 2.2 闭合S、S2，断开S1 P＝3.8V×
18、断开 A 电压一定时，通过导体的电流与导体的电阻成反比 A 2 C
19、强 没有控制电流大小相同 C
四、作图题（共16分）
20、
21、如图所示
五、计算题（共22分）
22、（1）3×103 kg/m3 （2）55 cm3
23、 (1)1.68×106 J；(2)0.04kg
