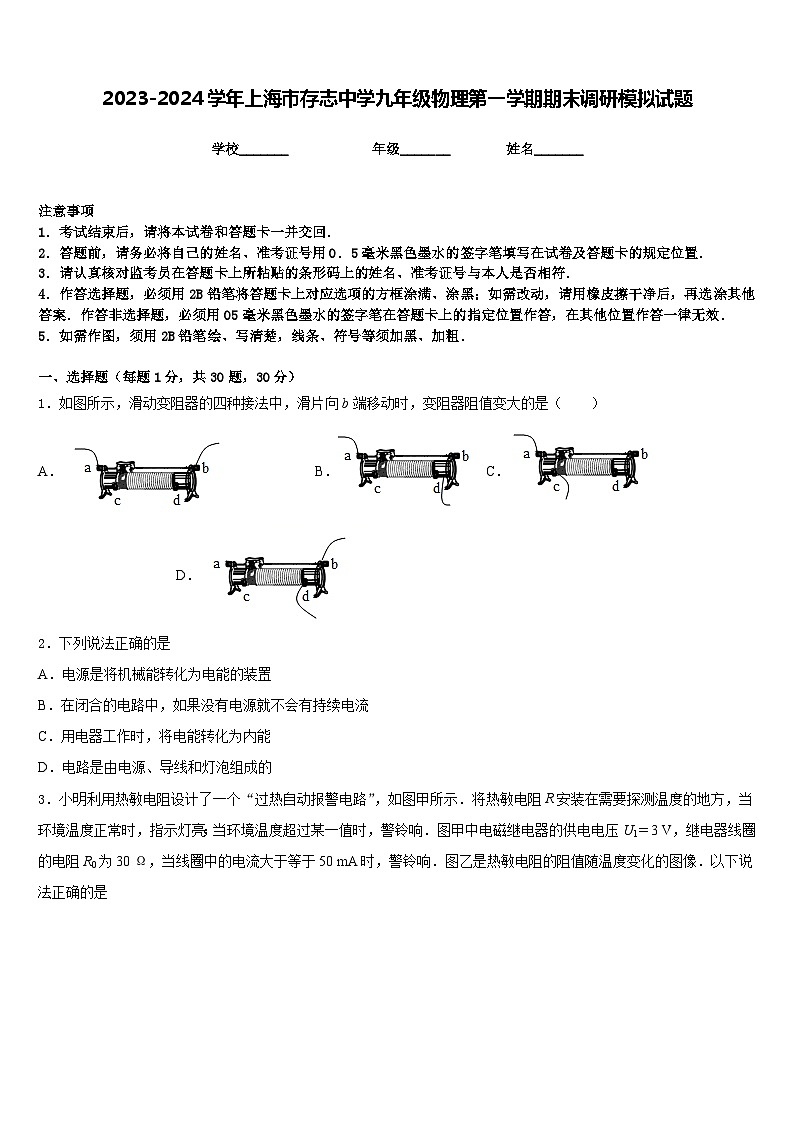

2023-2024学年上海市存志中学九年级物理第一学期期末调研模拟试题含答案

这是一份2023-2024学年上海市存志中学九年级物理第一学期期末调研模拟试题含答案，共8页。试卷主要包含了下列关于电荷的说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A．B．C．D．
2．下列说法正确的是
A．电源是将机械能转化为电能的装置
B．在闭合的电路中，如果没有电源就不会有持续电流
C．用电器工作时，将电能转化为内能
D．电路是由电源、导线和灯泡组成的

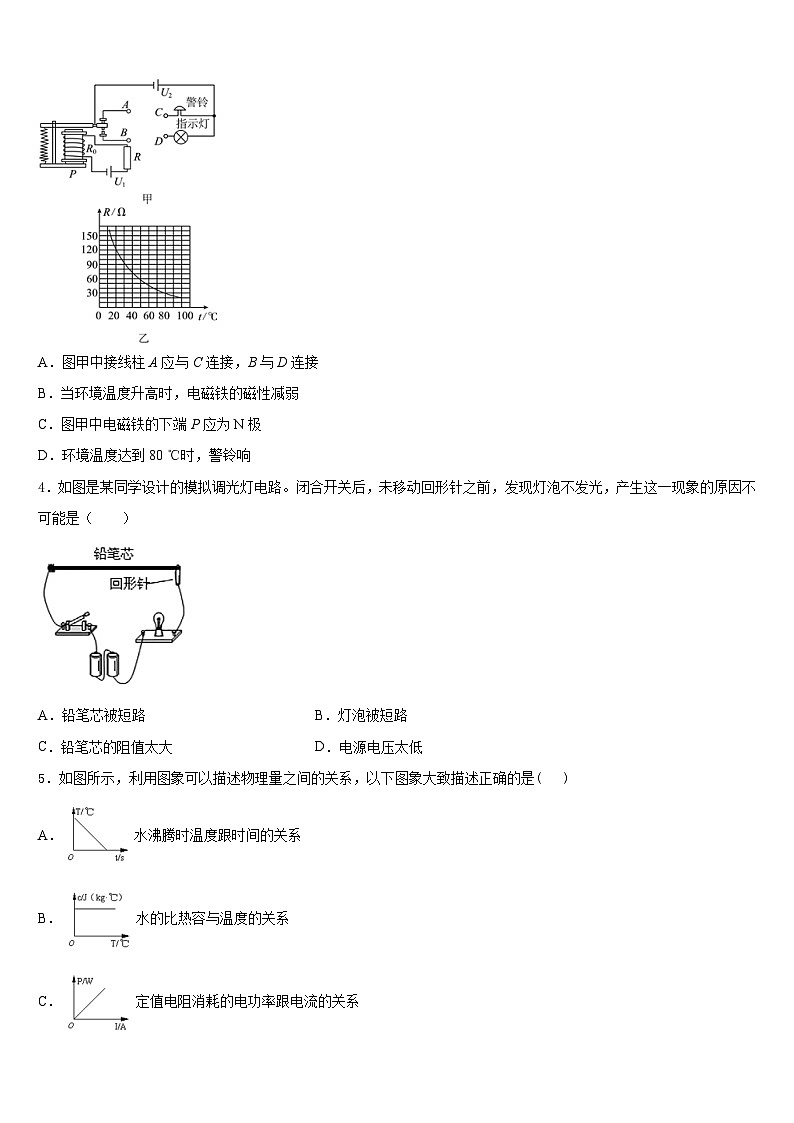

3．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示．将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过某一值时，警铃响．图甲中电磁继电器的供电电压U1＝3 V，继电器线圈的电阻R0为30 Ω，当线圈中的电流大于等于50 mA时，警铃响．图乙是热敏电阻的阻值随温度变化的图像．以下说法正确的是
A．图甲中接线柱A应与C连接，B与D连接
B．当环境温度升高时，电磁铁的磁性减弱
C．图甲中电磁铁的下端P应为N极
D．环境温度达到80 ℃时，警铃响
4．如图是某同学设计的模拟调光灯电路。闭合开关后，未移动回形针之前，发现灯泡不发光，产生这一现象的原因不可能是（ ）
A．铅笔芯被短路B．灯泡被短路
C．铅笔芯的阻值太大D．电源电压太低
5．如图所示，利用图象可以描述物理量之间的关系，以下图象大致描述正确的是( )
A．水沸腾时温度跟时间的关系
B．水的比热容与温度的关系
C．定值电阻消耗的电功率跟电流的关系
D．通电导体的电阻跟通过的电流关系

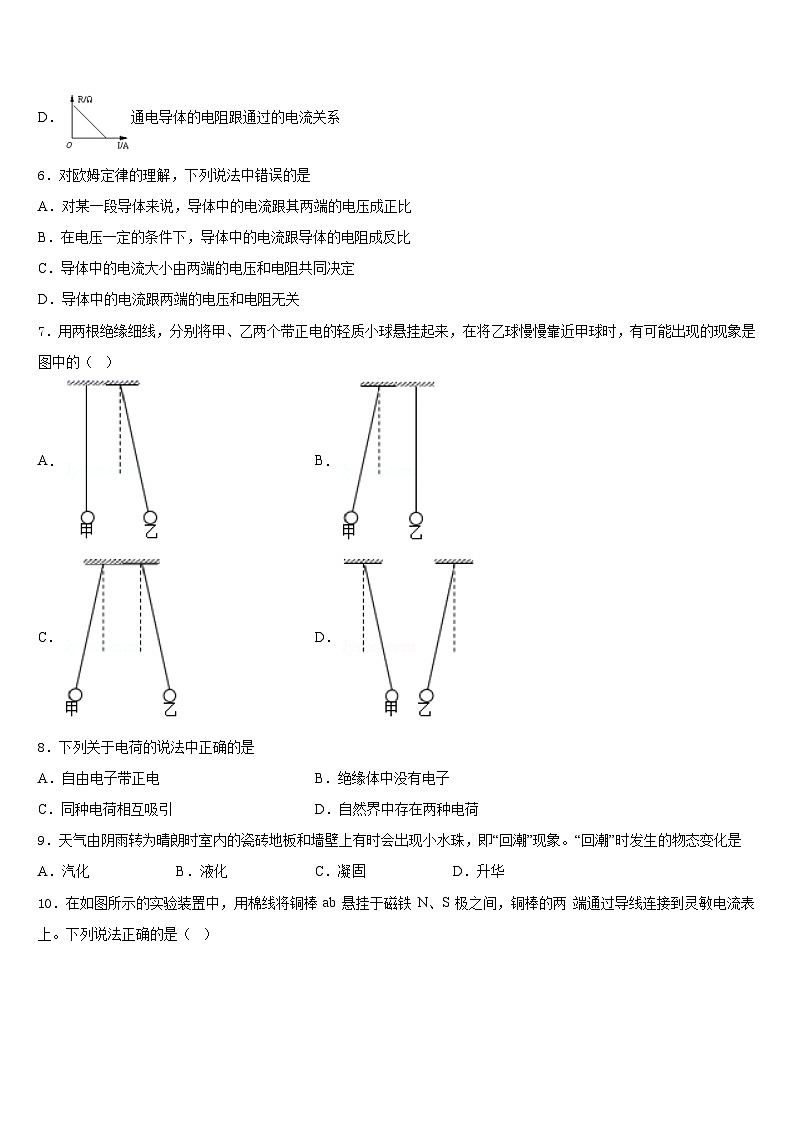

6．对欧姆定律的理解，下列说法中错误的是
A．对某一段导体来说，导体中的电流跟其两端的电压成正比
B．在电压一定的条件下，导体中的电流跟导体的电阻成反比
C．导体中的电流大小由两端的电压和电阻共同决定
D．导体中的电流跟两端的电压和电阻无关
7．用两根绝缘细线，分别将甲、乙两个带正电的轻质小球悬挂起来，在将乙球慢慢靠近甲球时，有可能出现的现象是图中的（ ）
A．B．
C．D．
8．下列关于电荷的说法中正确的是
A．自由电子带正电B．绝缘体中没有电子
C．同种电荷相互吸引D．自然界中存在两种电荷
9．天气由阴雨转为晴朗时室内的瓷砖地板和墙壁上有时会出现小水珠，即“回潮”现象。“回潮”时发生的物态变化是
A．汽化B．液化C．凝固D．升华
10．在如图所示的实验装置中，用棉线将铜棒 ab 悬挂于磁铁 N、S 极之间，铜棒的两 端通过导线连接到灵敏电流表上。下列说法正确的是（ ）
A．ab 棒在图中位置水平左右运动时，应观察到电流表的指针发生偏转
B．ab 棒在图中位置竖直上下运动时，应观察到电流表的指针发生偏转
C．该装置是研究磁场对通电导体的作用力方向与磁场方向的关系
D．该实验中，ab 棒在磁场中做切割磁感线运动，使电能转化为机械能
11．下列家用电器主要利用电流热效应工作的是
A．电饭锅B．电风扇C．电视机D．电脑
12．小明放学回家，看到妈妈正在做饭，小明的以下分析正确的是（ ）
A．回到家中就能闻到饭菜香味是分子无规则运动的结果
B．用高压锅煮饭，熟得比较快，是因为气压越大，水的沸点越低
C．用燃气灶炒菜，燃料燃烧时将内能转化为化学能
D．盛热汤的碗很烫，是因为热汤把温度传给了碗
二、填空题（每题5分，共4题，20分）
13．在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：（1）_____，（2）_____
14．我们常说铁丝很难被拉断是因为分子间有________力，同时铁块很难被压缩说明分子间还有________力；来回弯折铁丝，发现弯折位置烫手，这是通过_________方式增加铁丝内能的。
15．如图，是用来探究“让通电导体ab在磁场中动起来”的实验装置图。闭合开关S时，U型磁体中静止的导体ab将沿金属导轨向左运动，这说明导体ab受到了磁场对它（____）(选填“向右”或“向左”)的作用力；若只交换电池的正、负极，导体ab将向右运动，这个现象说明：通电导体ab在磁场中受力的方向与（____）的方向有关。
16．汽车的散热器用水作冷却剂利用了水的_____较大的性质；某汽车行驶100km消耗汽油7kg，这些汽油完全燃烧能放出_____J的热量（汽油的热值q＝4.6×107J/kg）．
三、实验题（共12分）
17．（4分）小明用一个电压表，两节干电池、两个开关和若干导线，设计了如图所示的电路图，用来判断两段材料不同、长度、横截面积都相同的甲、乙两根合金丝电阻的大小，要求实验过程中各元件的位置固定不变．
（1）实验的主要步骤：________；
（2）分析并得出的结论：________．
18．（4分）某实验小组的同学进行电磁学实验．
（1）在如图甲所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，该实验中的能量转化情况与________（选填“电动机”或“发电机”）一致．
（2）在图乙所示的实验中，闭合开关，保持蹄形磁体不动，若使金属棒ab沿________（选填“竖直”或“水平”）方向运动，则灵敏电流计的指针将发生偏转．
19．（4分）某实验小组利用图甲所示电路进行如下的实验研究。
（1）断开S3，闭合S1、S2，调节滑动变阻器，由伏特表和安培表的测量数据绘制成如图乙的U-I关系图像。根据图像分析，可计算出电阻R=________Ω；还可归纳得出的规律是：_________________。
（2）断开S2，闭合S1、S3，调节滑动变阻器，测量灯泡L两端的电压和通过的电流，根据测量数据绘制成如图丙的U-I关系图像。由图像分析，当伏特表示数为2V时，灯泡L的电阻RL=___Ω；若灯泡L的额定电压为2.5V，小灯的额定电功率为_____W；测好灯泡L的额定功率后，将灯泡L换成另一个规格为“2.5V 1W”灯L1，为了测L1的额定功率，闭合开关后，应将变阻器滑片向______移动。
（3）闭合S1、S2和S3，调节滑动变阻器，当伏特表示数为2V时，电流表的示数是________A；
四、作图题（共16分）
20．（8分）请用笔画线代替导线，按以下要求完成电路的连接：(1)L1和L2并联；(2)开关S1只控制L1,开关S2只控制L2。
（___________）
21．（8分）如图所示的插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中。
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压不变，电流表的量程为0-0.6A，电压表的量程为0-15V，R2=20Ω，滑动变阻器R1的规格为“100Ω 1A”。当S1、S2都断开，滑片调到中点时，电流表示数为0.08A，电压表示数为4V。求：
（1）电阻R3是多大；
（2）电源电压多大；
（3）闭合开关S1、S2，在不损坏电压表、电流表的情况下，求R1的阻值范围。
23．（12分）如图所示是某款电热水壶及其铭牌的部份参数，当电热水壶正常工作时，求：
将一壶水从加热到时，水吸收的热量
若加热一壶水所需时间为10min，求电热水壶的热效率．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、A
5、B
6、D
7、C
8、D
9、B
10、A
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、短路 用电器的总功率过大
14、引 斥 做功
15、向左 电流
16、比热容；1．22×108J
三、实验题（共12分）
17、见解析 见解析
18、电动机 水平
19、10Ω 当电阻一定时，电流与电压成正比 10Ω 0.875 W（0.875 W到0.9 W之间均可） 左 0.4A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)50Ω；(2)8V；(3)40Ω～100Ω
23、；．
额定电压
220V
频率
50Hz
额定功率
1000W
容量
