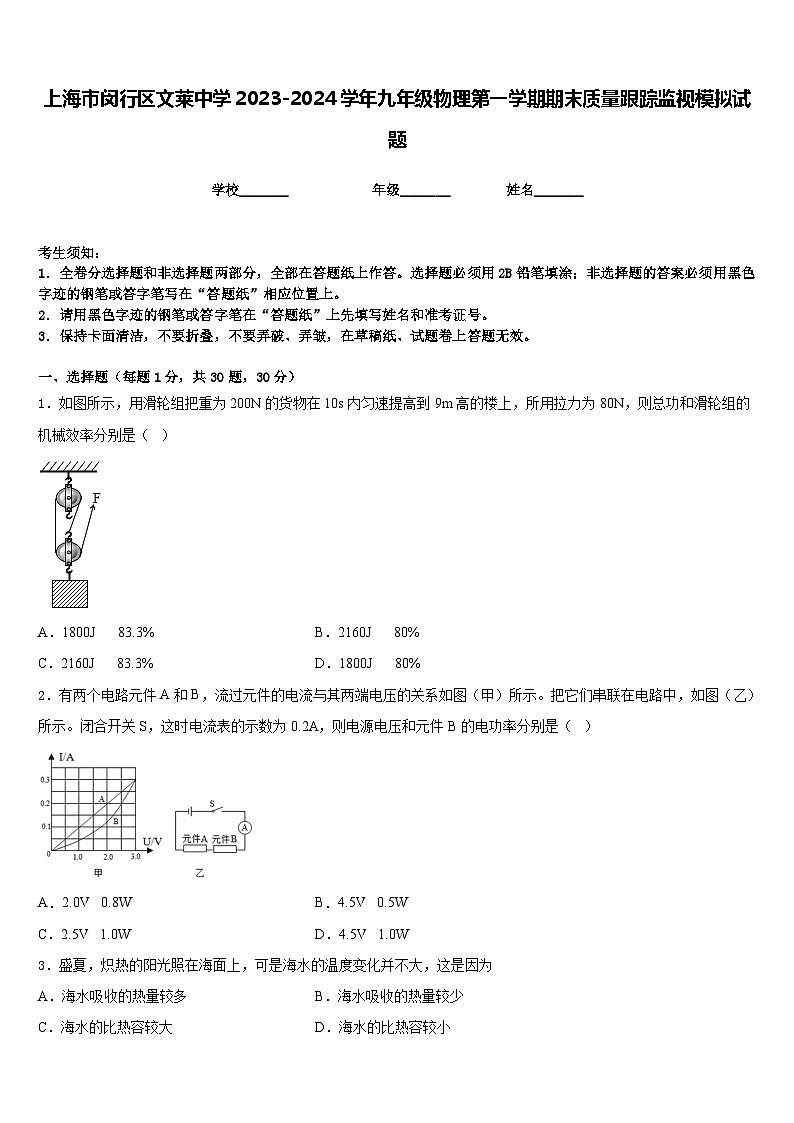

上海市闵行区文莱中学2023-2024学年九年级物理第一学期期末质量跟踪监视模拟试题含答案

这是一份上海市闵行区文莱中学2023-2024学年九年级物理第一学期期末质量跟踪监视模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示，用滑轮组把重为200N的货物在10s内匀速提高到9m高的楼上，所用拉力为80N，则总功和滑轮组的机械效率分别是（ ）
A．1800J 83.3%B．2160J 80%
C．2160J 83.3%D．1800J 80%
2．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（ ）
A．2.0V 0.8WB．4.5V 0.5W
C．2.5V 1.0WD．4.5V 1.0W
3．盛夏，炽热的阳光照在海面上，可是海水的温度变化并不大，这是因为
A．海水吸收的热量较多B．海水吸收的热量较少
C．海水的比热容较大D．海水的比热容较小

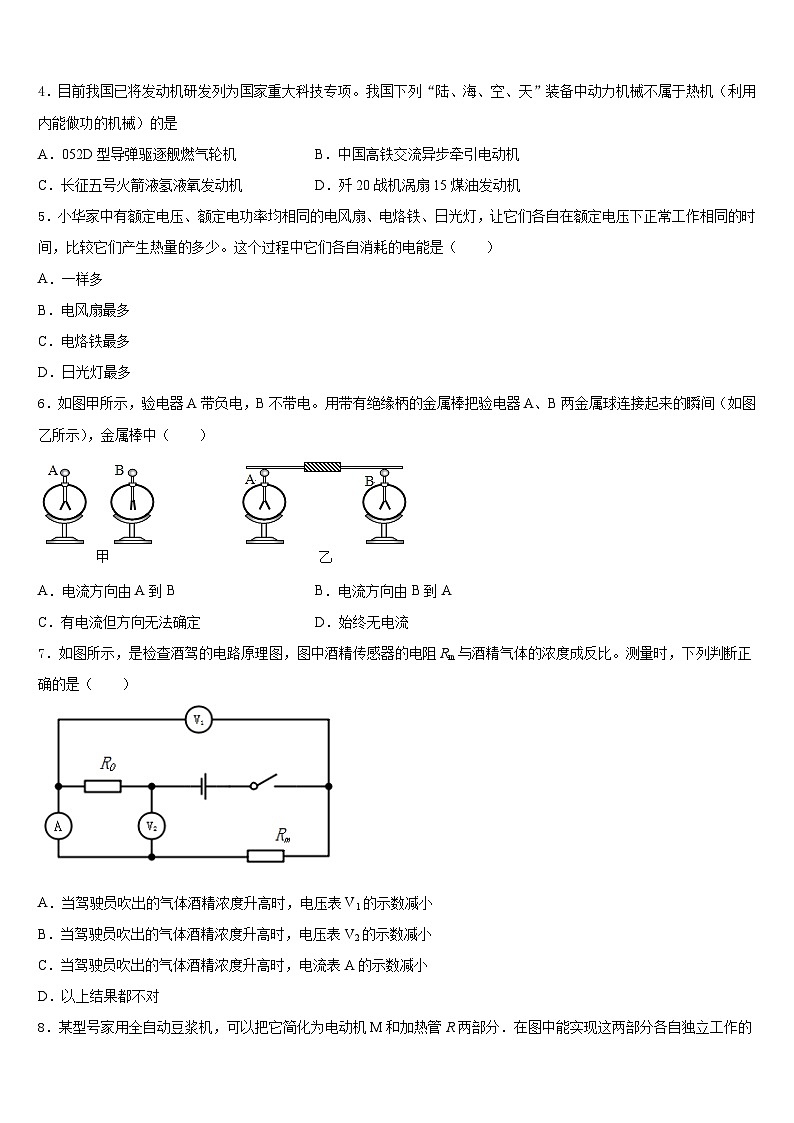

4．目前我国已将发动机研发列为国家重大科技专项。我国下列“陆、海、空、天”装备中动力机械不属于热机（利用内能做功的机械）的是
A．052D型导弹驱逐舰燃气轮机B．中国高铁交流异步牵引电动机
C．长征五号火箭液氢液氧发动机D．歼20战机涡扇15煤油发动机
5．小华家中有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯，让它们各自在额定电压下正常工作相同的时间，比较它们产生热量的多少。这个过程中它们各自消耗的电能是（ ）
A．一样多
B．电风扇最多
C．电烙铁最多
D．日光灯最多
6．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
7．如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（ ）

A．当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B．当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C．当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D．以上结果都不对
8．某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分．在图中能实现这两部分各自独立工作的电路图是（ ）
A．B．C．D．
9．关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表记录的是家用电器消耗的总功率
B．人站在绝缘椅子上，两只手同时分别接触了火线和零线，会发生触电事故
C．当家用电器起火时，用水浇灭火苗
D．若空气开关“跳闸”，一定是使用了大功率用电器
10．用滑动变阻器改变电路中小灯泡的亮度。如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（ ）
A．B．
C．D．
11．古代战争中，军队用投石车投出巨石攻击城墙，在巨石被投出到击中城墙的过程中，下列说法正确的是
A．巨石在上升过程中动能不断增大
B．巨石在最高点时动能为零
C．巨石在下降过程中动能转化为重力势能
D．巨石在下降过程中重力势能不断减小
12．一种试电笔的构造如图所示，下列说法正确的是( )
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
二、填空题（每题5分，共4题，20分）
13．在生活中节约用电是一种美德，1度电能够使25W的灯泡正常工作______h；若教室里安装有8盏这样的灯泡，当它们正常工作40min可以使参数为“3600R/kW•h”的电能表的表盘转动______转
14．如图所示，根据通电螺线管右端小磁针静止时的指向，可判断通电螺线管的左端为______极（选填“N”或“S”）；接线柱a连接的是电源的_________（选填“正”或“负”）极。
15．晓彤按照图甲所示的电路图做实验。此时两表示数如图乙所示，则电热丝电阻Rx的阻值为________Ω。已知电热丝Rx和滑动变阻器的最大阻值相等，滑片P在b端时，电热丝的发热功率为Pb，滑片P在a端时，电热丝的发热功率为Pa，那么Pa：Pb=_________。（不考虑电热丝阻值随温度的变化）
16．小明国庆期间跟爸爸乘汽车去五彩田园游玩，汽车在路上行驶时，以车窗为参照物，汽车上的座椅是________的；倒车雷达利用________(选填“超声波”或“次声波“)探测障碍物的。
三、实验题（共12分）
17．（4分）某同学在做“比较不同物质吸热能力”的实验时，使用相同的电加热器给水和食用油加热，他得到如下数据：
（1）从表中数据可知，水和食用油的________（选填“质量”、“体积”）相同，为了达到该目的，实验时应该选用的测量器材是________。
（2）加热6min时，食用油的温度比水温度高，此时食用油吸收的热量________（选填“大于”或“小于”或“等于”）水吸收的热量。
（3）实验表明，在相同条件下吸热能力更强的是________（选填“水”或“食用油”）。
（4）假设实验过程中加热器放出的热量全部被液体吸收，则由上表可计算出食用油吸收的热量为________J。
18．（4分）在探究并联电路电流规律的实验中，如图甲是实验的电路图：
(1)电流表应_______（填“串联”或“并联”）在被测电路中。若要测量干路中的电流，则电流表应接在甲图中____点；
(2)小明同学在测量A处的电流时，闭合开关前、发现电流表指针位置如图乙所示，原因是___________________。纠正该错误后，闭合开关后，发现电流表的指针偏转又如图乙所示，原因是_____________________________。排除故障后，电流表的示数如图丙所示，则电流表的示数为________A；
(3)下表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
①______________________________；
②______________________________。
19．（4分）用图甲所示的电路测量待测电阻Rx的阻值，图中R为电阻箱（电阻箱的符号为），R0为滑动变阻器，电源两端的电压不变。
（1）请你完成该实验的主要步骤：
①根据图甲中的电路图连接电路，将滑动变阻器的阻值调到最大；
②断开开关 S2，闭合开关 S1，调节滑动变阻器滑片到适当位置，读出电流表的示数为I；
③断开开关 S1，闭合开关 S2，调节_____，使电流表的示数I保持不变；
④读出电阻箱的示数R。
（2）实验操作完成后，电阻箱的示数如图乙所示，可知待测电阻Rx＝_____Ω。
（3）本实验中蕴含的“等效替代”思想是科学研究中的一种常用思想方法，其实质是在效果相同的情况下，将较为复杂的实际问题变换为简单的熟悉问题，并找出其中的规律。在下列四个实例中，体现了“等效替代”思想的是_____。（单选，填写选项前的字母）
A．学习电压时，我们可以通过水压来认识它
B．引入磁感线形象描述磁体周围的磁场
C．用一个 10Ω的电阻代替两个 5Ω串联时的电阻
D．选用同一个定值电阻探究电流与电压的关系
四、作图题（共16分）
20．（8分）下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．
21．（8分）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
（____）
五、计算题（共22分）
22．（10分）如图所示，灯L标有“6 V 3 W”字样，R1=12Ω，R2=8 Ω，当开关S1闭合，S2、S3断开，滑动变阻器滑片P从a端滑到b端时，电流表的示数变化了0.2 A，试求：

（1）灯L正常发光时的电流和电阻各是多少？
（2）电源电压是多少？
（3）当S1、S2、S3都闭合且滑动变阻器滑片P滑到b端时，电流表的示数和此时电路消耗的功率各是多少？
23．（12分）小洋妈妈在国外旅游时买了一台家用智能电热马桶盖（如图甲），小洋从此立志学好物理，长大后创新设计推进“中国造”。图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻（表示两个电热丝），单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能（见下表）。
（1）求R1和R2的阻值；
（2）求出表中的“Px”；
（3）老年人在冬天坐上冰冷的马桶是很难受的，假设小洋想让马桶圈的温度升高4℃，则用“中温挡”加热的方式需要多长时间。（设电热丝发热全部被马桶圈吸收，马桶圈的质量m＝500g，马桶圈材料的比热容c＝0.44×l03J/（kg•℃））
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、B
5、A
6、B
7、A
8、B
9、B
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、40 480
14、N 负
15、5 4：1
16、静止 超声波
三、实验题（共12分）
17、质量 天平 等于 水 6.3×103
18、串联 C 电流表指针未调零 电流表正负接线柱接反 0.24 使用了两盏规格相同的灯泡 只测了一组数据
19、电阻箱 50 C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A、12Ω
（2）6V
（3）7.5W
23、（1）R1和R2的阻值都为1100Ω；（2）Px＝88W；（3）20s
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
70
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
S1
断开
断开
闭合
闭合
S2
接b
接a
接a
接b
功率
P0＝0
P1＝22W
P2＝44W
Px
