初中物理人教版八年级上册第4节 光的折射复习练习题

这是一份初中物理人教版八年级上册第4节 光的折射复习练习题，共20页。试卷主要包含了光的折射现象，光的折射规律，生活中的折射现象等内容，欢迎下载使用。

知识点一、光的折射现象：
1.概念：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫光的折射。
2.发生折射的条件：
（1）光从一种介质斜射入另一种介质。光从一种介质垂直射入另一种介质时，传播方向不发生变化。
（2）光在同种不均匀介质中传播时，也会发生折射现象。如太阳光穿过大气层时传播方向会发生变化。
3.光从一种透明介质进入另一种透明介质时，在两种介质的分界面上，光的传播方向一般要发生改变。其中一部分光发生反射，同时还有一部分光进入另一种介质中而发声折射，即反射和折射现象同时发生，发生反射时不一定发生折射，但发生折射时一定发生反射。
4.光发生折射的原因：光在不同种介质中传播的速度不同。
基础自测：
1．如图所示的现象，属于光的折射的是（ ）
A．水中筷子“弯折” B．地上的身影 C.水中荷花的倒影 D.墙上手影
2．太阳光穿过地球大气层时会发生折射。如果没有这层大气，会出现（ ）
A．日出会提前，日落会延迟 B．日出和日落都会提前
C．日出会延迟，日落会提前 D．日出和日落都会延迟
3．下列关于光现象的论述，正确的是（ ）
A．青蛙“坐井观天，所见甚小”，是光的直线传播造成的
B．在“猴子捞月亮”的故事中，井水中的“月亮”是由于光的折射形成的
C．刚下过雨的夜晚，人们在坑注的路面迎着月亮行走，看到发暗的地方是水
D．小明看到平静的湖面上“云在水中飘，鱼在云上游”，都是光的反射现象
知识点二、光的折射规律

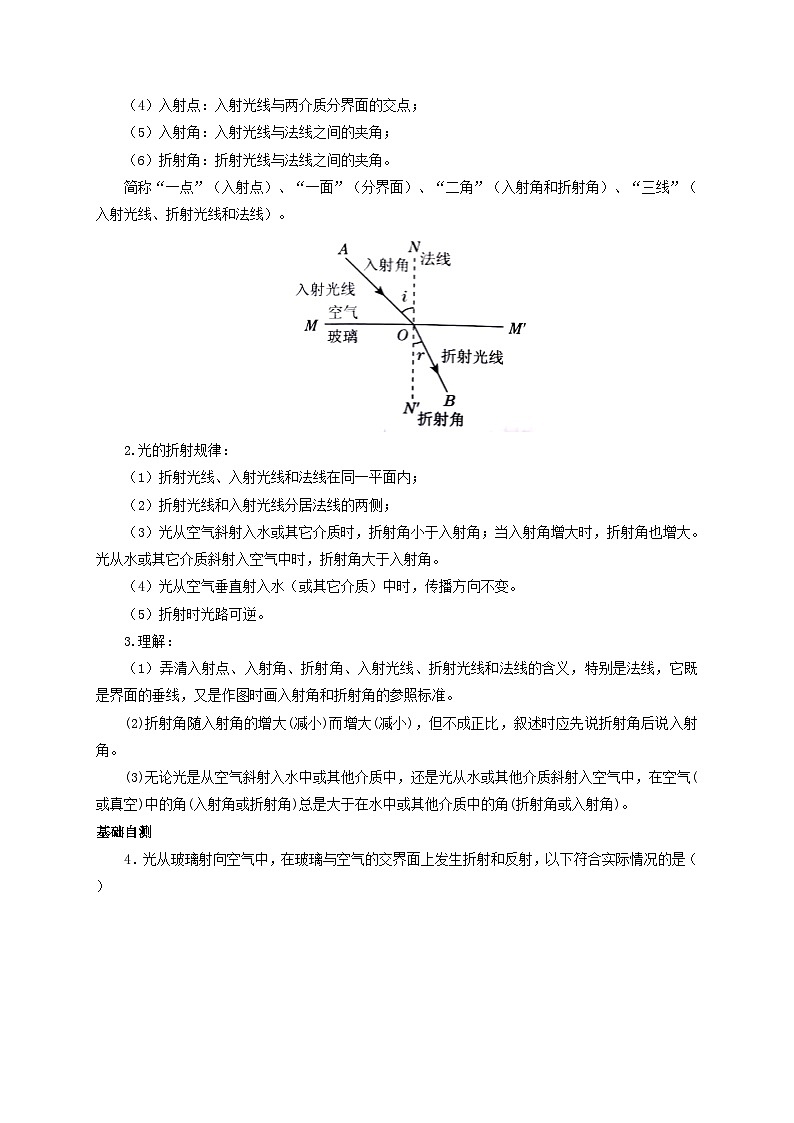

1.光的折射中的基本概念：
（1）入射光线：从光源射向两透明介质分界面的光线；
（2）折射光线：从入射点射向另一介质的光线；
（3）法线：过入射点垂直与两分界面的虚线；
（4）入射点：入射光线与两介质分界面的交点；
（5）入射角：入射光线与法线之间的夹角；
（6）折射角：折射光线与法线之间的夹角。
简称“一点”（入射点）、“一面”（分界面）、“二角”（入射角和折射角）、“三线”（入射光线、折射光线和法线）。
2.光的折射规律：
（1）折射光线、入射光线和法线在同一平面内；
（2）折射光线和入射光线分居法线的两侧；
（3）光从空气斜射入水或其它介质时，折射角小于入射角；当入射角增大时，折射角也增大。光从水或其它介质斜射入空气中时，折射角大于入射角。
（4）光从空气垂直射入水（或其它介质）中时，传播方向不变。
（5）折射时光路可逆。
3.理解：
（1）弄清入射点、入射角、折射角、入射光线、折射光线和法线的含义，特别是法线，它既是界面的垂线，又是作图时画入射角和折射角的参照标准。
(2)折射角随入射角的增大(减小)而增大(减小)，但不成正比，叙述时应先说折射角后说入射角。
(3)无论光是从空气斜射入水中或其他介质中，还是光从水或其他介质斜射入空气中，在空气(或真空)中的角(入射角或折射角)总是大于在水中或其他介质中的角(折射角或入射角)。
基础自测

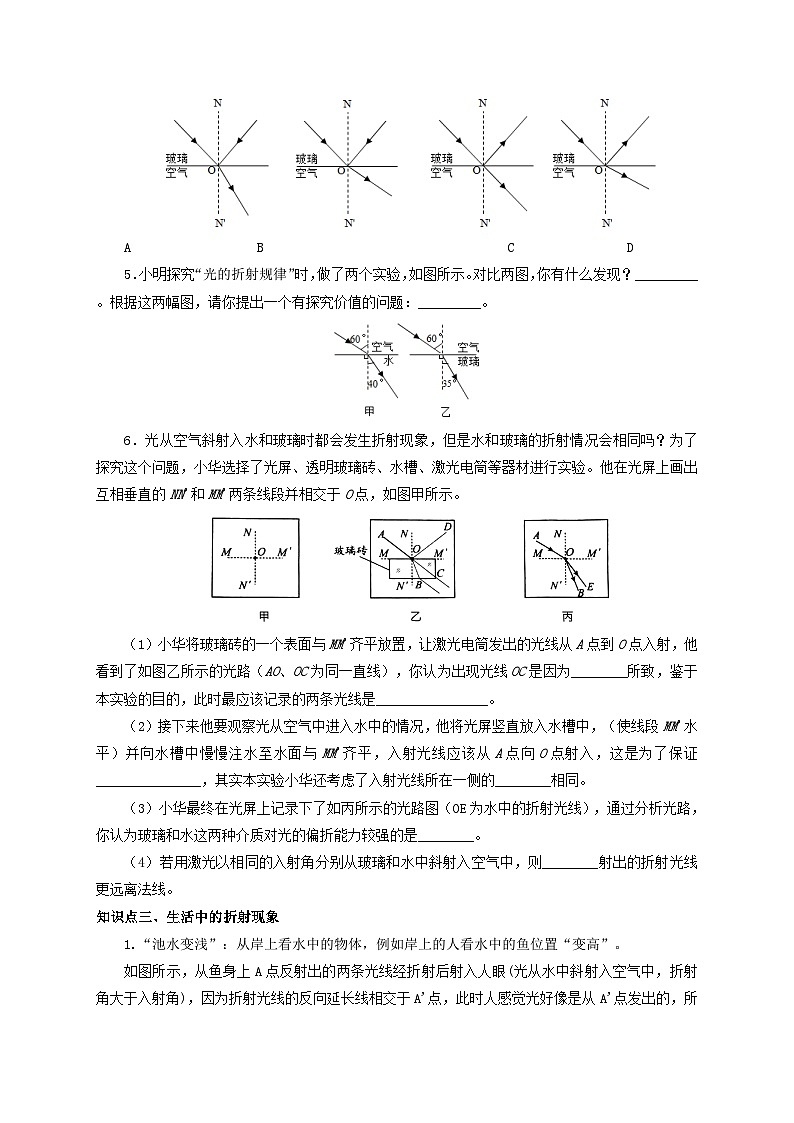

4．光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（ ）

A BC D
5．小明探究“光的折射规律”时，做了两个实验，如图所示。对比两图，你有什么发现？_________。根据这两幅图，请你提出一个有探究价值的问题：_________。
6．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验。他在光屏上画出互相垂直的NN'和MM'两条线段并相交于O点，如图甲所示。
（1）小华将玻璃砖的一个表面与MM'齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路（AO、OC为同一直线），你认为出现光线OC是因为________所致，鉴于本实验的目的，此时最应该记录的两条光线是________________。
（2）接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，（使线段MM'水平）并向水槽中慢慢注水至水面与MM'齐平，入射光线应该从A点向O点射入，这是为了保证_______________，其实本实验小华还考虑了入射光线所在一侧的________相同。
（3）小华最终在光屏上记录下了如丙所示的光路图（OE为水中的折射光线），通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是________。
（4）若用激光以相同的入射角分别从玻璃和水中斜射入空气中，则________射出的折射光线更远离法线。
知识点三、生活中的折射现象
1.“池水变浅”：从岸上看水中的物体，例如岸上的人看水中的鱼位置“变高”。
如图所示，从鱼身上A点反射出的两条光线经折射后射入人眼(光从水中斜射入空气中，折射角大于入射角)，因为折射光线的反向延长线相交于A'点，此时人感觉光好像是从A'点发出的，所以人逆着折射光看去，看到的是水中鱼的虚像，它比鱼的实际位置高。
2.从水中看岸上的物体“变高”，例如水中的人看岸上的树或建筑物“变高”。
如图所示，从岸上的树上点A射出的两条光线经折射后射入人眼(光由空气中斜射入水中，折射角小于入射角)，折射光线的反向延长线相交于A'点，此时人感觉光好像是从A'点发出的，所以人逆着折射光看去，看到的是岸上的树的虚像，它比树的真实位置偏高。
3.海市蜃楼和沙漠蜃景：
多发生在夏天的海面上或沙漠上。夏天空气较热，但是海水比较凉，海面附近空气的温度比较低。海面地表上方不同高度的空气层相当于一层层密度不同的透明介质。密度大的空气层为光密介质，密度小的空气层为光疏介质。远方景物射出的光在层与层之间连续发生折射。从整体来看，光逐渐向地面弯曲进入观察者的眼中。在观察者看来，光好像是从海面上空的物体射出的。
基础自测
7．如图所示的现象中，由光的折射形成的是（ ）
A．光污染 B．手影 C．月亮的“倒影” D．海市蜃楼
8. 下面四幅图选自我们的物理课本，对其中所涉及的物理知识，下列说法中正确的是（ ）

A B C D
A.如图是一束光在密度不均匀糖水中的径迹，说明光在同种介质中一定沿曲线传播
B.图中光发生漫反射时的光线看起来杂乱无章，因此光漫反射时不遵循光的反射定律
C.如图是平面镜成虚像的光路图，因此平面镜成的虚像是反射光线实际相交而成的
D.如图是小猫叉鱼的图片，小猫眼中看到鱼的像比鱼的实际位置要浅一些
9．春日，花红柳绿。看桃花，花呈红色，是因为桃花________（选填“吸收”或“反射”）了红色光。公园内，鱼翔浅底，看到鱼儿是光的折射形成的________像（选填“实”或“虚”）。
考点突破
考点1.光的折射现象
方法：观现象，知成因
1.现象：影子、小孔成像、日食、月食、激光准直、排队前后左右看齐等；成因：光的直线传播。
2.现象：倒影、平面镜成像、水中月、镜中花、汽车观后镜、道路转弯处设置的反光镜等；成因：光的反射。
3.现象：水中筷子向上弯折、水面折枝、海市蜃楼、沙漠蜃景、池水变浅等；成因：光的折射。
例1.（2021·湖北宜昌市·中考真题）下列生活中的现象属于光的反射的是（ ）
A．灯光下的手影
B．国家大剧院在水中的倒影
C．人在船上看到水中的鱼
D．海市蜃楼
例2.下列现象中属于光的折射现象的是（ ）
A．坐井观天B．杯弓蛇影C．海市蜃楼D．一叶障目
考点2.光的折射规律
方法：(1)斜射：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折向角小于入射角。当入射角增大(减小)时，折射角也增大(减小)。
(2)垂直入射：光从空气垂直射入水中或其他介质中时，传播方向不变。
例3.（2021·江苏连云港市·中考真题）如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点_______侧，这是因为发生了_______现象。打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向___________移动。
例4.为了探究“光折射时的特点”，如图所示：
（1）让光束沿AO射入杯中时，光束进入水中后折射光线会向_____方向偏折；当入射角增大时，折射角_____。
（2）当一束光射入杯中时，会在杯底形成光斑。保持入射光束的方向不变，逐渐往杯中加水，观察到杯底的光斑向_____（选填“左”或“右”）移动。
（3）把一枚硬币放入杯底，看到硬币的位置比它实际的位置要偏_____（选填“高”或“低”）。
考点3.利用光的折射规律作图
方法：采用“一知”、“二作”、“三标”作图
“一知”：不论光线是由空气斜射入其他介质中，还是由其他介质斜射入空气中，空气中的角(入射角或折射角)都是较大的；“二作”：过入射点作法线，在法线的另一侧作出折射光线或入射光线，且使空气中的角(入射角或折射角)较大；“三标”：标出光线的传播方向。
例5.(2019·攀枝花)一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。
例6.（2021·四川内江市·中考真题）如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。

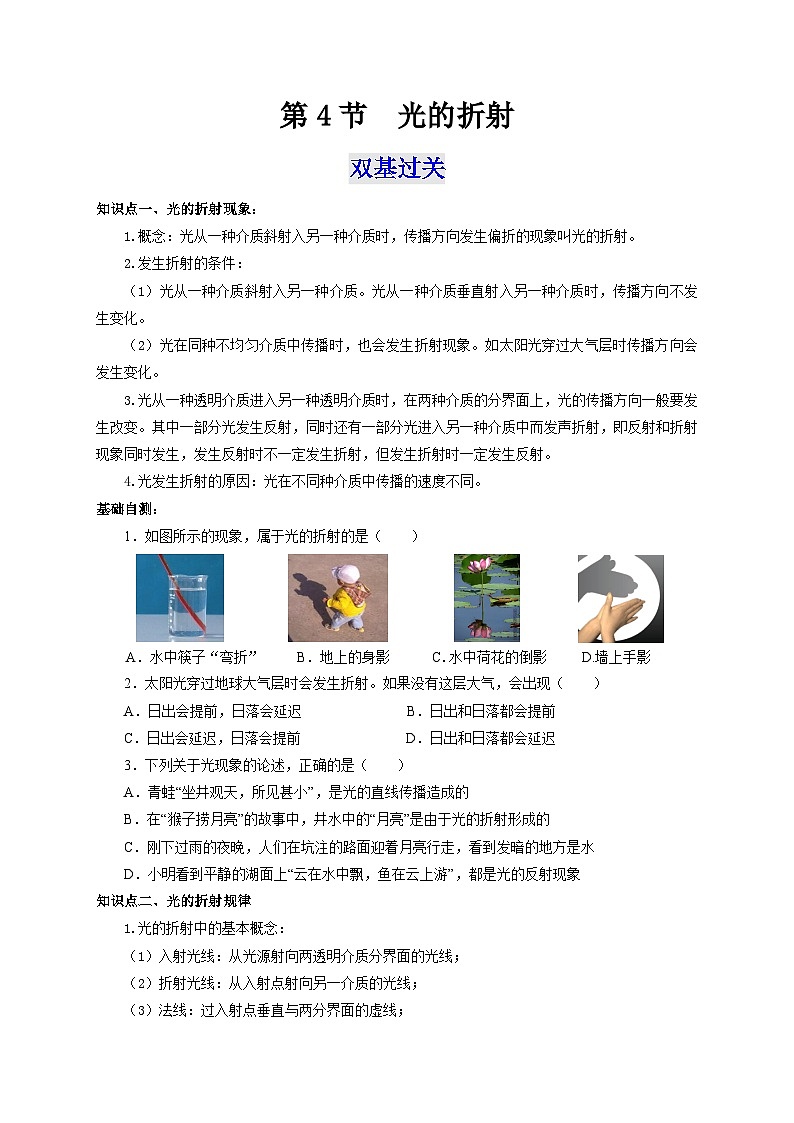

第4节 光的折射
双基过关
知识点一、光的折射现象：
1.概念：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫光的折射。
2.发生折射的条件：
（1）光从一种介质斜射入另一种介质。光从一种介质垂直射入另一种介质时，传播方向不发生变化。
（2）光在同种不均匀介质中传播时，也会发生折射现象。如太阳光穿过大气层时传播方向会发生变化。
3.光从一种透明介质进入另一种透明介质时，在两种介质的分界面上，光的传播方向一般要发生改变。其中一部分光发生反射，同时还有一部分光进入另一种介质中而发声折射，即反射和折射现象同时发生，发生反射时不一定发生折射，但发生折射时一定发生反射。
4.光发生折射的原因：光在不同种介质中传播的速度不同。
基础自测：
1．如图所示的现象，属于光的折射的是（ ）
A．水中筷子“弯折” B．地上的身影 C.水中荷花的倒影 D.墙上手影
【答案】A
【解析】
A、从水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了，故与题意相符；
B、地上的身影是由光沿直线传播形成的，故与题意不符；
C、水中荷花的倒影属于平面镜成像，其实质是光的反射，故与题意不符；
D、墙上的手影由光沿直线传播形成的，故与题意不符。
2．太阳光穿过地球大气层时会发生折射。如果没有这层大气，会出现（ ）
A．日出会提前，日落会延迟 B．日出和日落都会提前
C．日出会延迟，日落会提前 D．日出和日落都会延迟
【答案】C
【解析】由图可知，若没有大气层，则日出会延迟，日落会提前。
3．下列关于光现象的论述，正确的是（ ）
A．青蛙“坐井观天，所见甚小”，是光的直线传播造成的
B．在“猴子捞月亮”的故事中，井水中的“月亮”是由于光的折射形成的
C．刚下过雨的夜晚，人们在坑注的路面迎着月亮行走，看到发暗的地方是水
D．小明看到平静的湖面上“云在水中飘，鱼在云上游”，都是光的反射现象
【答案】A
【解析】光学部分包括光的直线传播、光的反射、光的折射，就从这三个方面进行分析。
A、青蛙“坐井观天，所见甚小”，这是光的直线传播造成的，说法正确。
B、“猴子捞月亮”的故事中，井水中的“月亮”是月亮射出的光线经水面发生反射形成的，或者说水面相当于平面镜，月亮在水平面镜中成像，平面镜成像也是光的反射，说法错误。
C、路面上的水发生镜面反射，路面发生漫反射，当人迎着月光走时，水面发生镜面反射进入人眼光线比路面发生漫反射进入人眼的光线多，人感觉水面亮，所以亮的地方是水，暗的地方是路面；当人背着月光走时，路面漫反射进入人眼光线比水面发生镜面反射进入人眼的光线多，人感觉路面亮，所以亮的地方是路面，暗的地方是水面；说法错误。
D、“云在水中飘，鱼在云上游”云在水中飘是云在水面成像是光的反射，人在岸上看到水中鱼是光的折射，说法错误。
知识点二、光的折射规律
1.光的折射中的基本概念：
（1）入射光线：从光源射向两透明介质分界面的光线；
（2）折射光线：从入射点射向另一介质的光线；
（3）法线：过入射点垂直与两分界面的虚线；
（4）入射点：入射光线与两介质分界面的交点；
（5）入射角：入射光线与法线之间的夹角；
（6）折射角：折射光线与法线之间的夹角。
简称“一点”（入射点）、“一面”（分界面）、“二角”（入射角和折射角）、“三线”（入射光线、折射光线和法线）。
2.光的折射规律：
（1）折射光线、入射光线和法线在同一平面内；
（2）折射光线和入射光线分居法线的两侧；
（3）光从空气斜射入水或其它介质时，折射角小于入射角；当入射角增大时，折射角也增大。光从水或其它介质斜射入空气中时，折射角大于入射角。
（4）光从空气垂直射入水（或其它介质）中时，传播方向不变。
（5）折射时光路可逆。
3.理解：
（1）弄清入射点、入射角、折射角、入射光线、折射光线和法线的含义，特别是法线，它既是界面的垂线，又是作图时画入射角和折射角的参照标准。
(2)折射角随入射角的增大(减小)而增大(减小)，但不成正比，叙述时应先说折射角后说入射角。
(3)无论光是从空气斜射入水中或其他介质中，还是光从水或其他介质斜射入空气中，在空气(或真空)中的角(入射角或折射角)总是大于在水中或其他介质中的角(折射角或入射角)。
基础自测
4．光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（ ）

A BC D
【答案】D
【解析】A、图中描述的是光从玻璃斜射入空气中的情境，反射光线的方向错误，不符合反射定律；折射角小于入射角，不符合折射定律，故A图不正确。
B、图中描述的是光从空气斜射入玻璃中的情境，反射光线的方向错误，不符合反射定律；折射角大于入射角，符合折射定律，故B图不正确。
C、图中描述的是光从空气斜射入玻璃中的情境，反射角等于入射角，符合反射定律；折射角等于入射角，不符合折射定律，故C图不正确。
D、图中描述的是光从空气斜射入玻璃中的情境，反射角等于入射角，符合反射定律；折射角大于入射角，符合折射定律，故D图正确。
5．小明探究“光的折射规律”时，做了两个实验，如图所示。对比两图，你有什么发现？_________。根据这两幅图，请你提出一个有探究价值的问题：_________。
【答案】在入射角相同时，不同介质中的折射角不同；影响折射角大小的因素是什么？
【解析】如图，入射角都是60°，甲图中介质是水，乙图中介质是玻璃，介质不同，折射角不同，可以得到结论是：在入射角相同时，不同介质中的折射角不同；那么为什么介质不同，折射角不同呢？影响折射角大小的因素是什么？
6．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验。他在光屏上画出互相垂直的NN'和MM'两条线段并相交于O点，如图甲所示。
（1）小华将玻璃砖的一个表面与MM'齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路（AO、OC为同一直线），你认为出现光线OC是因为________所致，鉴于本实验的目的，此时最应该记录的两条光线是________________。
（2）接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，（使线段MM'水平）并向水槽中慢慢注水至水面与MM'齐平，入射光线应该从A点向O点射入，这是为了保证_______________，其实本实验小华还考虑了入射光线所在一侧的________相同。
（3）小华最终在光屏上记录下了如丙所示的光路图（OE为水中的折射光线），通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是________。
（4）若用激光以相同的入射角分别从玻璃和水中斜射入空气中，则________射出的折射光线更远离法线。
【答案】（1）有部分光线并没有通过玻璃砖，而依旧在空气中传播；AO和OB；（2）入射光线重合；入射角；（3）玻璃；（4）玻璃
【解析】
（1）光线AO到OC，光的传播路线没有改变，说明光在同一种均匀介质中传播，所以可以判断有部分光线并没有通过玻璃砖，而依旧在空气中传播。
本实验探究光的折射规律，要记录光的折射光线和入射光线，所以要记录的两条光线是AO和OB。
（2）探究光在玻璃和水的折射能力，要控制入射光线相同，入射角相同，观察折射光线和折射角的变化情况，所以入射光线应从A点向O点射入，这是为了保证入射光线重合，入射角相同。
（3）如乙丙图，当光在空气中传播时AO入射，OC传播；当光线从空气斜射入水中，AO入射，OE传播；当光线从空气斜射入玻璃中，AO入射，OB传播，比较OB偏离OC更多，所以玻璃和水这两种介质对光的偏折能力较强的是玻璃。
（4）光路是可逆的，光从空气斜射入玻璃偏折能力强，当光从玻璃斜射入空气中偏折能力也强，所以远离法线。
故答案为：（1）有部分光线并没有通过玻璃砖，而依旧在空气中传播；AO和OB；（2）入射光线重合；入射角；（3）玻璃；（4）玻璃。
知识点三、生活中的折射现象
1.“池水变浅”：从岸上看水中的物体，例如岸上的人看水中的鱼位置“变高”。
如图所示，从鱼身上A点反射出的两条光线经折射后射入人眼(光从水中斜射入空气中，折射角大于入射角)，因为折射光线的反向延长线相交于A'点，此时人感觉光好像是从A'点发出的，所以人逆着折射光看去，看到的是水中鱼的虚像，它比鱼的实际位置高。
2.从水中看岸上的物体“变高”，例如水中的人看岸上的树或建筑物“变高”。
如图所示，从岸上的树上点A射出的两条光线经折射后射入人眼(光由空气中斜射入水中，折射角小于入射角)，折射光线的反向延长线相交于A'点，此时人感觉光好像是从A'点发出的，所以人逆着折射光看去，看到的是岸上的树的虚像，它比树的真实位置偏高。
3.海市蜃楼和沙漠蜃景：
多发生在夏天的海面上或沙漠上。夏天空气较热，但是海水比较凉，海面附近空气的温度比较低。海面地表上方不同高度的空气层相当于一层层密度不同的透明介质。密度大的空气层为光密介质，密度小的空气层为光疏介质。远方景物射出的光在层与层之间连续发生折射。从整体来看，光逐渐向地面弯曲进入观察者的眼中。在观察者看来，光好像是从海面上空的物体射出的。
基础自测
7．如图所示的现象中，由光的折射形成的是（ ）
A．光污染 B．手影 C．月亮的“倒影” D．海市蜃楼
【答案】D
【解析】A、光污染是因为发生了镜面反射，是由于光的反射形成的，故A不符合题意；
B、手影是由于光的直线传播形成的，故B不符合题意；
C、月亮的“倒影”属于平面镜成像，是光的反射形成的现象，故C不符合题意；
D、海市蜃楼是由于光的折射形成的，故D符合题意。
8. 下面四幅图选自我们的物理课本，对其中所涉及的物理知识，下列说法中正确的是（ ）

A B C D
A.如图是一束光在密度不均匀糖水中的径迹，说明光在同种介质中一定沿曲线传播
B.图中光发生漫反射时的光线看起来杂乱无章，因此光漫反射时不遵循光的反射定律
C.如图是平面镜成虚像的光路图，因此平面镜成的虚像是反射光线实际相交而成的
D.如图是小猫叉鱼的图片，小猫眼中看到鱼的像比鱼的实际位置要浅一些
【答案】D
【解析】
A、光只有在同种均匀介质中才沿直线传播，光在密度不均匀的糖水中的传播径迹是弯曲的，故A错误；
B、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，故B错误；
C、平面镜成像的实质是物体发出的光被平面镜反射后，反射光线的反向延长线相交而成，但不是光线实际相交而成的。故C错误；
D、小猫看到的水中的鱼，是由光的折射形成的虚像，虚像在折射光线的反向延长线上，则小猫看到鱼的像的位置比实际位置浅一些。故D正确。
（1）光在同种均匀物质中沿直线传播；
（2）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射，漫反射和镜面反射都遵循光的反射定律。
（3）根据平面镜成像的特点：所成的像是虚像；其原理是光的反射；
（4）当从上面看水中的物体时，会感到物体的位置比实际位置高一些，并且从物体射来的光线进入观察者的眼睛，人眼逆着光线看，就看到了此时的物体。
9．春日，花红柳绿。看桃花，花呈红色，是因为桃花________（选填“吸收”或“反射”）了红色光。公园内，鱼翔浅底，看到鱼儿是光的折射形成的________像（选填“实”或“虚”）。
【答案】反射 虚
【解析】
（1）桃花是不透明的物体，看桃花时，桃花只反射红光，吸收其它颜色的光，所以看到桃花呈红色。
（2）鱼在水中，人在岸上，鱼“射出”的光线在水面处发生折射，折射光线进入人的眼睛，人眼感觉折射光线从折射光线的反向延长线上射出的，所以看到的是鱼的虚像。
故答案为：反射；虚。
（1）不透明物体的颜色是由它反射的色光决定的。
（2）光从一种介质进入另一种介质时，通常会发生折射。
本题考查了光的反射和折射，都是生活中常见的现象，体现了生活处处皆物理，一定要留心生活。
考点突破
考点1.光的折射现象
方法：观现象，知成因
1.现象：影子、小孔成像、日食、月食、激光准直、排队前后左右看齐等；成因：光的直线传播。
2.现象：倒影、平面镜成像、水中月、镜中花、汽车观后镜、道路转弯处设置的反光镜等；成因：光的反射。
3.现象：水中筷子向上弯折、水面折枝、海市蜃楼、沙漠蜃景、池水变浅等；成因：光的折射。
例1.（2021·湖北宜昌市·中考真题）下列生活中的现象属于光的反射的是（ ）
A．灯光下的手影
B．国家大剧院在水中的倒影
C．人在船上看到水中的鱼
D．海市蜃楼
【答案】B
【详解】
A．灯光下的手影原理是光的直线传播，故A不符合题意；
B．倒影形成的原理是光的反射，故B符合题意；
C．人在船上看到水中的鱼是鱼的出射光经水面折射后进入人的眼睛，是一种折射现象，故C不符合题意；
D．海市蜃楼是光发生了折射，故D不符合题意。
故选B。
例2.下列现象中属于光的折射现象的是（ ）
A．坐井观天B．杯弓蛇影C．海市蜃楼D．一叶障目
【答案】C
【解析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
A、坐井观天指在井中看到的天空只有井口那么大，这是光的直线传播造成的，故A不符合题意；
B、杯弓蛇影是指弓在水中成像，属于平面镜成像，是光的反射造成的，故B不符合题意；
C、海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，故C符合题意；
D、一叶障目由于光沿直线传播形成的，故D不符合题意。
考点2.光的折射规律
方法：(1)斜射：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折向角小于入射角。当入射角增大(减小)时，折射角也增大(减小)。
(2)垂直入射：光从空气垂直射入水中或其他介质中时，传播方向不变。
例3.（2021·江苏连云港市·中考真题）如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点_______侧，这是因为发生了_______现象。打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向___________移动。
【答案】左 光的折射 右
【详解】
[1][2]光从空气斜射入水中，发生折射，折射角小于入射角，折射光线靠近法线，所以光斑左移。
[3]打开水槽底部水龙头缓慢放水，作出高水位和低水位的图。
由图可知，水槽底部光斑向右移。
例4.为了探究“光折射时的特点”，如图所示：
（1）让光束沿AO射入杯中时，光束进入水中后折射光线会向_____方向偏折；当入射角增大时，折射角_____。
（2）当一束光射入杯中时，会在杯底形成光斑。保持入射光束的方向不变，逐渐往杯中加水，观察到杯底的光斑向_____（选填“左”或“右”）移动。
（3）把一枚硬币放入杯底，看到硬币的位置比它实际的位置要偏_____（选填“高”或“低”）。
【答案】（1）法线；增大；（2）左；（3）高
【解析】解：（1）由光的折射定律可知，光从空气斜射入水中或其他介质中时，折射角小于入射角，折射光线将向靠近法线方向偏折；当入射角增大时，折射角随之增大。
（2）若杯中的水增多，如图所示：
可见，当水增多时，液面升高，入射角不变，折射角也不变，光斑向左移动。
（3）从硬币发出的漫反射光经水面折射，折射光线远离法线向下偏折，当光线射入人眼，人凭光直线传播的感觉，认为硬币在折射光线的反向延长线上，其实人看到的是硬币的虚像，比实际的位置要高。
故答案为：（1）法线；增大；（2）左；（3）高。
考点3.利用光的折射规律作图
方法：采用“一知”、“二作”、“三标”作图
“一知”：不论光线是由空气斜射入其他介质中，还是由其他介质斜射入空气中，空气中的角(入射角或折射角)都是较大的；“二作”：过入射点作法线，在法线的另一侧作出折射光线或入射光线，且使空气中的角(入射角或折射角)较大；“三标”：标出光线的传播方向。
例5.(2019·攀枝花)一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。
【答案】见解析
【解析】
光从空气垂直进入玻璃砖，所以其传播方向不变；然后光从玻璃斜射入空气中，先过入射点垂直于界面画出法线，然后根据折射光线和入射光线分别位于法线两侧、折射角大于入射角，画出折射光线。如图所示：
例6.（2021·四川内江市·中考真题）如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。
【答案】
【详解】
过入射点做垂直界面的法线，在法线右侧空气中画出反射光线，使反射角等于入射角；在水中法线的另一侧画出折射光线，使折射角小于入射角，光路如下
