2023-2024学年河南省物理九年级第一学期期末综合测试模拟试题

这是一份2023-2024学年河南省物理九年级第一学期期末综合测试模拟试题，共23页。试卷主要包含了答题时请按要求用笔，在国际单位制中，电功的单位是，关于安全用电，下列说法正确的是等内容，欢迎下载使用。

1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是
A．
B．
C．
D．
2．与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（ ）
A．电子从玻璃棒转移到丝绸
B．中子从玻璃棒转移到丝绸
C．质子从丝绸转移到玻璃棒
D．原子核从丝绸转移到玻璃棒
3．下列关于温度、内能和热量三者的关系说法正确的是
A．物体吸收了热量，温度一定升高
B．物体温度升高，内能一定增加
C．物体温度升高，一定吸收了热量
D．温度高的物体，内能一定大

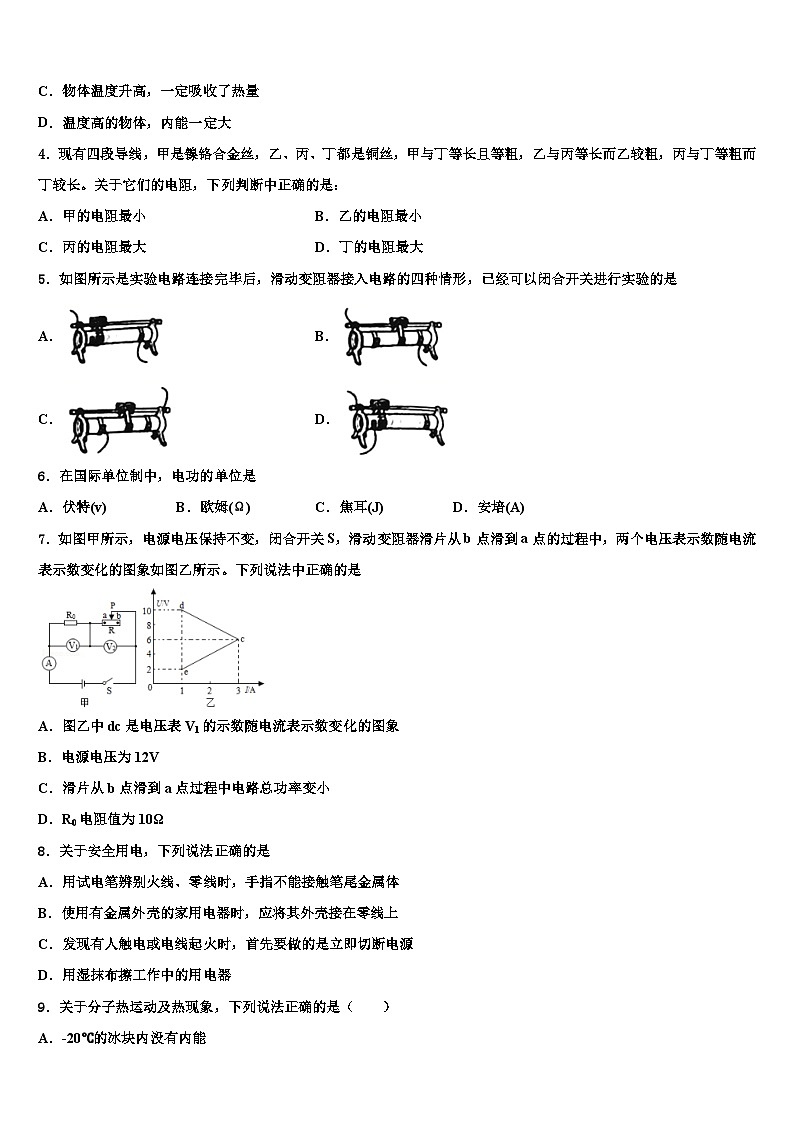

4．现有四段导线，甲是镍铬合金丝，乙、丙、丁都是铜丝，甲与丁等长且等粗，乙与丙等长而乙较粗，丙与丁等粗而丁较长。关于它们的电阻，下列判断中正确的是：
A．甲的电阻最小B．乙的电阻最小
C．丙的电阻最大D．丁的电阻最大
5．如图所示是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是
A．B．
C．D．
6．在国际单位制中，电功的单位是
A．伏特(v)B．欧姆(Ω)C．焦耳(J)D．安培(A)
7．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点的过程中，两个电压表示数随电流表示数变化的图象如图乙所示。下列说法中正确的是
A．图乙中dc是电压表V1的示数随电流表示数变化的图象
B．电源电压为12V
C．滑片从b点滑到a点过程中电路总功率变小
D．R0电阻值为10Ω
8．关于安全用电，下列说法正确的是
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．发现有人触电或电线起火时，首先要做的是立即切断电源
D．用湿抹布擦工作中的用电器
9．关于分子热运动及热现象，下列说法正确的是（ ）
A．-20℃的冰块内没有内能
B．物体吸收热量，温度一定升高
C．扩散现象只能发生在气体与液体中
D．固体很难被压缩，说明分子间存在斥力

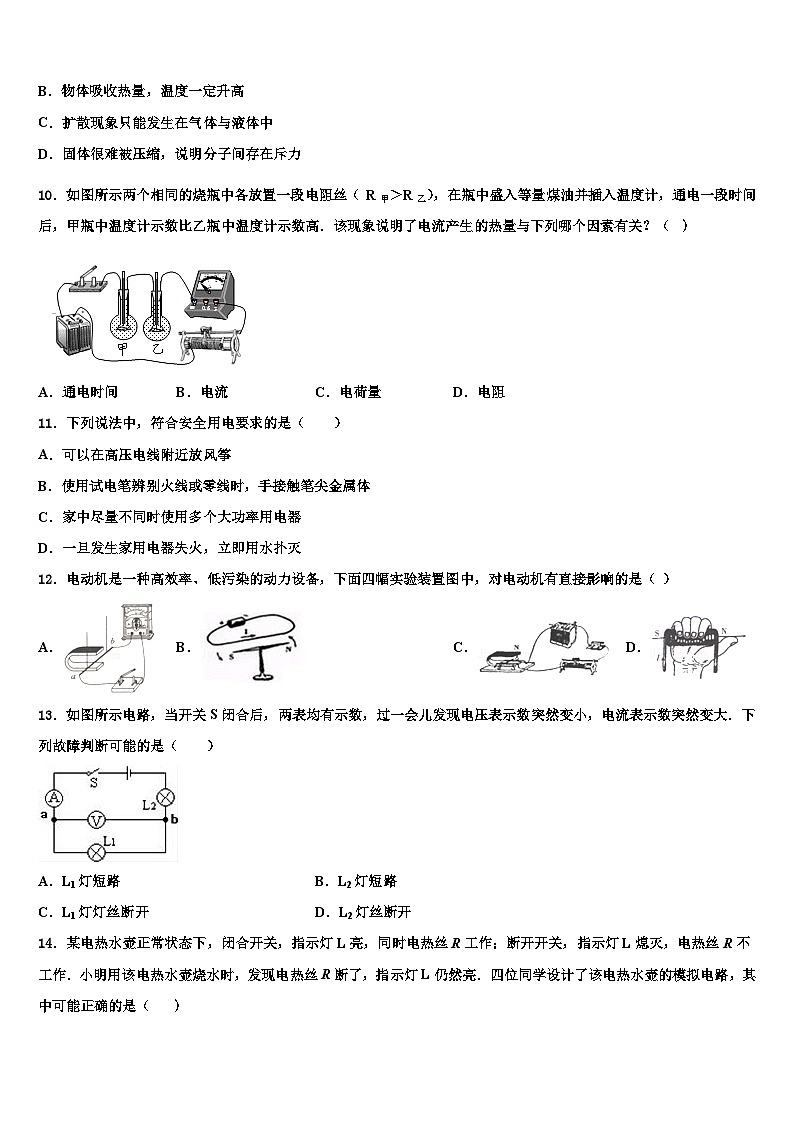

10．如图所示两个相同的烧瓶中各放置一段电阻丝（ R甲＞R乙），在瓶中盛入等量煤油并插入温度计，通电一段时间后，甲瓶中温度计示数比乙瓶中温度计示数高．该现象说明了电流产生的热量与下列哪个因素有关？（ ）

A．通电时间 B．电流 C．电荷量 D．电阻
11．下列说法中，符合安全用电要求的是（ ）
A．可以在高压电线附近放风筝
B．使用试电笔辨别火线或零线时，手接触笔尖金属体
C．家中尽量不同时使用多个大功率用电器
D．一旦发生家用电器失火，立即用水扑灭
12．电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，对电动机有直接影响的是（ ）
A．B．C．D．
13．如图所示电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是（ ）
A．L1灯短路B．L2灯短路
C．L1灯灯丝断开D．L2灯丝断开
14．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A．B．
C．D．
15．在举行沙滩排球比赛的场地上，人们往往先用“磁选”来对沙子进行处理。“磁选”是选走沙子中的（ ）
A．粗的沙子和小石块B．铜、铝碎片
C．玻璃和塑料碎片D．铁钉、铁片
16．下列说法正确的是（ ）
A．电压是形成电流的条件之一B．只要有自由电荷就能形成电流
C．一个蓄电池的电压是1.5VD．同一个用电器两端的电压一定相等
17．下列家用电器，利用电流的热效应工作的是
A．洗衣机B．电视机C．电冰箱D．电暖气
18．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．
19．根据现象进行推论是我们常用的思维方法，下列根据现象做出的推论正确的是
A．根据同一电路中，通过两个小灯泡，电流大小相同，推论这两个灯泡串联
B．根据电路中的灯泡不发光，推论电路中一定出现了断路
C．根据开关闭合两个灯同时发光，开关断开两个灯同时熄灭，推论这两个灯一定串联
D．根据两个小灯泡串联后，其中某个灯两端的电压较大，推论这个灯的电阻一定就大
20．如图所示的四幅图中，符合安全用电原则的是（ ）
A．电线上晾衣服
B．将冰箱的金属外壳接地
C．用手指触碰插座的插孔
D．电视天线与电线接触
21．下列关于生活中常见的电流、电压的描述，符合实际的是（ ）
A．家用电冰箱工作电流约10 mA
B．对人体的安全电压不高于36 V
C．手机正常工作的电流约为10 A
D．一节干电池的电压为220 V
22．某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图乙所示的电路图中符合要求的是（ ）
A．B．C．D．
23．如图所示，已知R1:R2=2:3，将它们接入电源电压恒定不变的电路中，闭合开关S，则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1:I2=3:2 U1:U2=1:1B．I1:I2=3:2 U1：U2=3:2
C．I1:I2=2：3 U1:U2=1:1D．I1:I2=1:1 U1：U2=2:3
24．如图所示的实验或机器均改变了物体的内能，其中改变内能方法相同的是（ ）
A．A B CB．B A DC．B C DD．A C D
25．把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作．该电路工作10s定值电阻产生的热量是
A．60JB．36JC．30JD．6J
26．如图是四冲程汽油机一个工作循环中的两个冲程，下列判断正确的是
A．甲图为吸气冲程，燃气的内能转化为活塞的机械能
B．乙图为压缩冲程，活塞的机械能转化为燃气的内能
C．甲图为做功冲程，活塞的机械能转化为燃气的内能
D．乙图为排气冲程，燃气的内能转化为活塞的机械能
27．如图所示的发光二极管具有单向导电性，其内部发光材料（ ）
A．具有良好的导电特性
B．具有良好的绝缘特性
C．是超导体
D．导电性能，随外接电源正、负极的改变而改变
28．如图所示，滑雪运动员的滑雪板做得宽大，其目的是为了（ ）
A．增大压强B．减小压强C．增大压力D．减小压力
29．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯
B．弯折铁丝
C．做功冲程
D．压缩空气点火
30．下面是小明在学期末复习中利用图表对电和磁知识的总结，其中没有错误的一组是（ ）
A．
B．
C．
D．
二、填空题（每空1分，共10题，20分）
31．电荷的__________移动形成电流，我们把__________电荷的定向移动方向规定为电流的方向。
32．2018 年 12 月 8 日，我国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器（图甲），首次开启人类探索月球背面奥秘的旅程。火箭的第三级用液态氢做燃料，是因为液态氢具有较大的_______。若液态氢的热值为 1.4×108J/kg，则 500kg 液态氢完全燃烧放出的热量是______J。升空后，探测器会打开它的太阳能电池板为电子设备供电，太阳能属于__________（选填“不可再生”或“可再生”）能源，它是太阳内部氢原子核______（选填“核聚变”或“核裂变”）时释放的核能。“鹊桥”中继卫星（图乙）通过接收或发射的______________（选填“电磁波”或“超声波”）在月球背面与地球之间建立信号链接。
33．如图所示是用来测量电能的仪表，这只电表此时的读数是_________kWh，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是_________W。
34．如图1是小灯泡中的电流随它两端电压变化的图象。将此灯泡接入如图2所示的电路中，只闭合开关S后，小灯泡的实际功率为1W；再闭合开关S1后，电流表的示数变化了0.2A，则电源电压是____V，电阻R的阻值为_____Ω，此时电路消耗的总功率为_____W．
35．在家庭电路中，为了用电安全，必须把控制用电器的开关接在____上；用电器的金属外壳必须________；而在新建楼房里，还会在控制插座的总开关上安装________________来防止触电。
36．如图所示，在40N的水平拉力F作用下，将重700N的物体沿水平地面做匀速直线运动，物体与地面间滑动摩擦力为100N。则滑轮组的机械效率为________；若物体的运动速度为0.2m/s，则拉力F的功率为________W。
37．图中高压输电线上的装置是导体，它的作用是将四根导线并联起来，相当于增大了导线的______，从而减小了输电导线的______，这样就能大大减少输电线上电能的损失．
38．在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向，且S极向下，则该位置在_____附近。
39．如图所示,电能表的示数是_______kW·h
40．图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W，再闭合开关S1，电流表示数变化了________A，电阻R的阻值为_______Ω。
三、实验题（每空1分，共2题，15分）
41．小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。
(1)在连接电路时，开关应_____，滑动变阻器滑片P应位于_____（选填“A”或“B”）端。
(2)测量过程中，某一次的电流值如图乙所示，则电流值是_____A，这时，灯丝突然烧断，则电压表的示数_____（选填“变大”“变小”或“不变”），换相同规格的灯泡，重测的数据如表所示，并绘出I﹣U图象如图丙的A所示。
(3)依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由_____（作出判断并说出理由）
(4)另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I﹣U图象如图丙的B所示，你认为错误的原因可能是_____
42．探究杠杆的平衡条件。
（1）杠杆两端的螺母作用是______；
（2）小明用如图甲所示装置，进行实验并收集了下表中的数据，分析数据可知，杠杆的平衡条件是______；
（3）如图乙所示，小红实验时在一平衡杠杆的两端放上不同数量的相同硬币（半径为r），杠杆仍在水平位置平衡。她用刻度尺测出L1和L2，则2L1______（选填“大于”、“小于”或“等于”）3L2。
四、计算题（每题10分，共2题，20分）
43．2018 年 5 月 21 日发射升空的“嫦娥四号”月球探测器的中继卫星叫“鹊桥”，为地月之间通信提供支持。某一时刻，地球、月球、“鹊桥”位置如图所示，“鹊桥”距离地球约 4.45×108 m，距离月球约 6.5×107 m。月球对嫦娥四号的引力约为 6×103N，嫦娥四号下降初始点距离月球背面高度为 1.5×104 m，从下降指令发出到着陆月球背面，只有短短的 720 s；求：
（1）“嫦娥四号”着陆月球后，发出携带信息的电磁波需经多长时间到达地球？
（2）“嫦娥四号”从下降初始点到着陆月球，月球引力做功的功率是多少？
44．在夏季用电高峰，某些偏远的乡村会断电，为了确保日常用电不受影响，某村民自购了一台柴油发电机，其外形与主要的参数如图所示。
(1)求发电机最大功率工作时的输出电流。
(2)为了灌溉农田，村民利用该发电机为一额定功率为2000W的水泵供电，连续抽水2小时，求该水泵2小时内消耗电能。
(3)接第2小题，若该发电机在2小时时间内消耗柴油1.2kg，求该发电机的效率。（柴油的热值为4.0×107J/kg）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】试题分析：为保证安全电路设计时要求开关应接在火线上；分析电路可知哪一种设计可以满足只有两开关同时闭合灯才发光．分析电路可知，若两开关并联，则只要闭合一个开关，灯即发光；若两开关串联，则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上．符合条件的为B；故选B．
考点：电路的设计
2、A
【分析】摩擦起电并不是创造了电荷，也不是消灭了电荷．摩擦起电的实质是电荷的转移，失去电子的物体带正电，得到电子的物体带负电．
【详解】摩擦起电的实质是电子的转移，用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，故A正确、BCD错．故选A．
【点睛】
摩擦起电并不是创造了电荷，也不是消灭了电荷．摩擦起电的实质是电荷的转移，失去电子的物体带正电，得到电子的物体带负电．
3、B
【解析】由以下内容即可即可解答：
（1）晶体熔化过程中，吸热但温度不变；
（2）物体的内能与物体的质量、温度有关；
（3）做功和热传递都能改变物体的内能
【详解】A.在晶体熔化过程中，吸热但温度不变，所以，物体吸收了热量，温度不一定升高，故A错误；
B.同一物体，质量不变，温度降低时内能减少，温度升高时内能增加，故B正确；
C.改变物体的内能的方式有做功和热传递两种，所以，物体温度升高，可能是从外界吸收了热量，也可能是外界物体对它做了功，故C错误；
D.物体的内能与物体的温度、体积、物质的量有关，所以，温度高的物体内能不一定大，故D错误；
故选B．
4、B
【详解】导体的电阻与材料、长度和横截面积有关，当材料和长度相同时，横截面积越大，电阻越小；当材料和横截面积相同时，长度越长，电阻越大；长度和横截面积一样的镍铬合金丝和铜丝，镍铬合金丝的电阻大于铜丝的，故选B。
5、A
【详解】根据滑动变阻器的使用规则可知，滑动变阻器的接法按是一上一下的原则；在闭合开关前，应将滑动变阻器阻值应调至最大，由图知，A中滑片处于最大阻值位置，故A符合题意。
6、C
【解析】在国际单位制中，电功的单位是焦耳，故选C。
7、B
【解析】由图知，R0与变阻器R串联，电压表V1测R0两端电压，电压表V2测R两端电压，电流表测电路中电流。滑动变器的滑片P从b点滑到a点的过程中，变阻器连入电路的电阻变小，总电阻变小，则电路中的电流变大，R0两端的电压变大，即V1的示数变大，由串联电路中总电压等于各分电压之和可知，R两端的电压变小，即V2的示数变小，所以，图乙中dc是表示电压表V2的示数随电流表示数变化的图线，ec是表示电压表V1的示数随电流表示数变化的图线，故A错误；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小,由图乙可知，电路中的最小电流I＝1A，此时R两端的电压UR＝10V，R0两端的电压U0＝2V，因串联电路中总电压等于各分电压之和，所以，电源的电压： U＝UR+U0＝10V+2V＝12V，故B正确；
由I＝可得，定值电阻R0的阻值： R0＝＝＝2Ω，故D错误；
滑片从b点滑到a点过程中，滑动变阻器接入电路中的电阻减小，总电阻变小，电路中的电流变大，电源电压不变，根据P＝UI可知总功率变大，故C错误。
故选：B。
8、C
【分析】（1）使用试电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用试电笔时，不能用手接触试电笔前端的金属体，这样会造成人身触电事故；（2）大功率或带有金属外壳的用电器，必须使用三孔插座，以防外壳带电，危及人身安全；（3）当有人触电、电线或用电器着火后，先切断电源，再施救．（4）湿布是导体，擦洗正在工作的用电器，容易造成触电．
【详解】A. 使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触试电笔前端的金属体，否则会造成触电事故，故A错误；B. 带有金属外壳的用电器，其金属外壳一定要接地线，以防用电器外壳带电，会危及人身安全，故B错误；C. 发现有人触电或发生电线起火时，要先立即切断电源再施救，故C正确；D. 湿布是容易导电的物体，用湿布擦拭正在工作的用电器，容易引起人体触电,故D错误．
故选C
9、D
【详解】A．一切物体，不论温度高低，都具有内能，-20℃的冰块也具有内能，A错误；
B．晶体在熔化时，吸收热量，但是温度不升高，B错误；
C．扩散现象还可以发生在固体之间，C错误；
D．固体很难被压缩，说明分子间存在斥力，D正确；
故选D。
10、D
【解析】已知：R甲>R乙,I甲＝I乙，通电时间t相同，由Q＝I2Rt可知,Q甲>Q乙；又因为甲、乙两个完全相同的烧瓶里装有等质量的煤油，所以甲烧瓶内煤油温度升高的快的原因是因为该瓶内的电阻大；故本实验研究的是电流产生的热量与导体电阻的关系．故选D.
点睛：由图可知，甲、乙两个烧瓶中的电阻丝串联，通过两电阻丝的电流和通电时间相同，根据焦耳定律可知，电阻越大电流产生的热量越多；而A、B两个完全相同的烧瓶里装有等质量的煤油，吸收热量多的温度升高的快，据此判断．
11、C
【解析】A．在高压电线附近放风筝，风筝极易挂在电线上，一遇到下雨就会受潮，有可能引发线路短路漏电，产生安全隐患，不符合安全用电要求，故A不符合题意；
B．使用测电笔辨别火线或零线时，是用手接触笔尾金属体，而不是接触笔尖金属体，不符合安全用电要求，故B不符合题意；
C．家中尽量不同时使用多个大功率用电， 防止电路电流过大，符合安全用电要求，故C符合题意；
D．生活用水是导体，发现家用电器或导线失火时，用水灭火会造成短路，一定先切断电源再救火，不符合安全用电要求，故D不符合题意。
12、C
【详解】电动机的原理是通电导体在磁场中受到力的作用，是图中C；A是发电机的原理，电磁感应现象，B是奥斯特实验，D是利用安培定则判断通电螺线管的极性。故选C。
13、A
【详解】短路时，电路中有电流，并且电流较大；
断路时，电路中无电流；先根据电流表示数的变化确定电路的故障，然后再根据电压表示数的变化确定故障的具体位置．那么当开关S闭合后，两表均有示数，过一会儿电流表示数突然变大，说明电路中电流变大，因此电路发生短路现象；又因为电压表示数变小，所以L1灯短路．故A正确．
14、B
【详解】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构，图中采用并联结构，且开关位于干路的是B，故应选B．
15、D
【详解】磁体具有吸引铁、钴、镍等物质的性质，“磁选”是选走沙子中的铁物质，故D符合题意。
故选D。
16、A
【详解】A．电路中有持续电流要求电路中有电源，而且电路要闭合，所以说电源是形成电流的条件之一，即电压是形成电流的条件之一，A正确；
B．要求自由电荷定向移动才能形成电流，B错误；
C．一个蓄电池的电压是2V，不是1.5V，C错误；
D．同一个用电器两端的电压不一定相等，要取决于这用电器两端的电源电压大小，D错误。
17、D
【详解】电流的热效应就是把电能转化为内能。
A．洗衣机工作时主要是把电能转化为机械能，不符合题意；
B．电视机在工作时，主要将电能转化为光能和声能，不合题意；
C．电冰箱工作时主要是把电能转化为机械能，不符合题意；
D．电暖气工作时是把电能转化为内能，是利用电流的热效应，符合题意。
18、B
【详解】A．当开关S1、S2闭合时，R1被短路，电压表的示数等于电源电压；再断开开关S2时，电压表测量Rx两端的电压，则可计算出R1两端的电压，即可计算出电路中的电流，从而可计算出被测电阻的阻值，A能测出，不符合题意；
B．电压表串联在电路中，其示数始终等于电源电压，不可知被测电阻的电压和电流，不能测出其阻值，B符合题意；
C．只闭合S2可测出通过被测电阻的电流，两个开关都闭合，可测出干路电流，则可计算出R1的电流，由U=IR可得R1两端的电压，根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压，从而计算出待测电阻的阻值，故C能测出，不符合题意；
D．当S1闭合，S2断开时，电流表测出通过R1的电流，由U=IR可计算出电源电压；
当两开关都闭合时，两电阻并联，电流表测干路电流，则可根据并联电路的电流规律计算出通过Rx的电流，从而计算出Rx的阻值，故D能测出，不符合题意．
【点睛】
本题考查的是测量电阻的特殊方法，解题的关键是能够根据开关的开合得出电阻两端的电压及通过电阻的电流．
19、D
【详解】A．根据同一电路中，若两个小灯泡完全相同，当它们并联时，通过的电流大小也相同，故A错误；
B．可能引起电路中的灯泡不发光的原因，可以是灯泡断路或短路的，故B错误；
C．开关闭合后两个灯同时发光，开关断开时两个灯同时熄灭，则说明两灯泡可能是串联，也可能是开关在干路的并联，故C错误；
D．两个小灯泡串联后，电流相同，所以，由欧姆定律知道，其中某个灯两端的电压较大，则这个灯电阻一定较大，故D正确。
20、B
【详解】A．因为自来水是导体，并又具有流动性，电线上晾衣服很容易发生触电事故，不符合题意；
B．电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，符合题意；
C．小孩用手指直接插入插座的孔内，直接接触火线而触电，不符合题意；
D．电视天线与电线接触，容易发生触电，不符合题意。
故选B。
21、B
【解析】A．家用电冰箱工作电流约1A，即1000mA；不符合题意；
B．由常见的电压可知，对人体安全的电压为不高于36V，符合题意；
C．手机正常工作的电流大约0.3A；不符合题意；
D．一节干电池的电压是1.5V；不符合题意。
22、C
【详解】由A电路图可知，开关S只控制电动机，不能同时控制照明灯和电动机，故A不符合；由B电路图可知，开关S同时控制照明灯和电动机，开关S1 控制电动机，而不是照明灯，故B不符合；由C电路图可知，开关S同时控制照明灯和电动机，开关S1 控制照明灯，故C符合；由D电路可知，开关S只控制灯泡，不能同时控制照明灯和电动机，故D不符合，故选C．
23、A
【详解】R1与R2并联，在并联电路中，各支路两端电压相等，故
U1:U2=1:1
由欧姆定律可得
U1=I1R1
U2=I2R2
又因为
U1=U2
所以
I1R1=I2R2
所以
I1:I2= R2:R1=3:2
故BCD不符合题意，A符合题意，故选A。
24、C
【解析】改变内能的方法有两种，一种是热传递，如A；一种是做功。其中做功包括对物体做功和气体膨胀对外做功，B图空气推动塞子是空气膨胀对外做功，空气内能减少，CD是压缩空气对空气做功，空气内能增大。故选C。
25、D
【详解】灯泡正常发光时的电流：IL==0.3A；因串联电路中总电压等于各分电压之和，且小灯泡正常发光， R两端的电压：UR=U-UL=12V-10V=2V，因串联电路中各处的电流相等，该电路工作10s定值电阻产生的热量：Q=W=URIt=2V×0.3A×10s=6J．
26、B
【详解】由图甲知道，两气门都关闭，活塞下行，火花塞喷出电火花，所以是做功冲程，此过程将内能转化为机械能；由图乙知道，两气门都关闭，活塞向上运动，所以是压缩冲程，此过程将机械能转化为内能，故只有B正确，故选B。
27、D
【详解】发光二极管具有单向导电性，电流从正极流向负极时导电性良好，电流从负极流向正极时导电性较差，故选D。
28、B
【详解】根据知，在压力一定时，增大受力面积，可以减小压强。
所以滑雪运动员的滑雪板做得宽大，其目的是为了减小压强。
故选B。
【点睛】
重点是增大和减小压强的方法，牢记影响压强大小的两个因素，可以通过增大压力或减小受力面积的方法来增大压强，反之减小压强。
29、C
【详解】A．滑下滑梯过程是摩擦生热，该过程中消耗了机械能，产生了内能，故是将机械能转化为内能的过程，故A不符合题意；
B、D．弯折铁丝过程、压缩点火都是通过做功改变内能，是将机械能转化为内能的过程，故B、D不符合题意；
C．内燃机做功冲程过程是消耗内能，产生机械能，故是将内能转化为机械能的过程，故C符合题意．
30、C
【详解】A．千瓦时是电功的单位，不是电功率的单位，故A错误，不符合题意；
B．电动机工作原理是：通过导线在磁场中要受到力的作用，故B错误，不符合题意；
C．用小磁针探测磁场的存在，运用的是转换法；用磁感线方便形象描述磁场，运用的是模型法，故C正确，符合题意；
D．法拉第发现了电磁感应现象，故D错误，不符合题意。
故选C。
二、填空题（每空1分，共10题，20分）
31、定向 正
【解析】电流是由电荷的定向移动形成的。同时规定了电流的方向是：正电荷定向移动的方向为电流的方向。自由电子带负电，负电荷定向移动形成电流，电流的方向与负电荷定向移动的方向相反。
32、热值 7×1010J 可再生 核聚变 电磁波
【解析】火箭用液态氢做燃料，是因为液态氢具有较大的热值，热值大表示单位质量的燃料完全燃烧时所释放的热量多；完全燃烧500kg氢气释放的热量： ；太阳能可以源源不断的从大自然获得，属于可再生能源，它是太阳内部氢原子核发生核聚变时释放的巨大核能；电磁波的形成是变化的电场和变化的磁场，电磁波的传播不需要介质，中继卫星通过接收或发射的电磁波地球之间建立信号链接。
33、231.0 1000
【详解】[1]电能表示数的单位是kW⋅h，最后一位为小数，所以此时的示数为：231.0kW⋅h；
[2]2500r/kW⋅h表示电路中每消耗1kW⋅h的电能，电能表转盘转过2500r，则电能表的转盘转过了500转，电饭煲消耗的电能：
W==0.2kW⋅h，
电饭煲正常工作12min，则该电饭煲的额定功率：
P===1kW=1000W。
34、2 10 1.4
【分析】由电路图可知，闭合开关S后，电路为L的简单电路，电流表测电路中的电流，再闭合开关S1后，L与并联，电流表测干路电流。根据并联电路中各支路独立工作、互不影响可知，开关S1闭合前后通过L的电流和实际功率不变，电流表示数的变化量即为通过的电流，根据图象读出灯泡实际功率为1W时的电流与电压，根据并联电路的电压特点和欧姆定律求出的阻值，根据并联电路的电流特点求出干路电流，利用求出电路消耗的总功率。
【详解】[1]由电路图可知，闭合开关S后，电路为L的简单电路，电流表测电路中的电流，再闭合开关S1后，L与并联，电流表测干路电流。因并联电路中各支路独立工作、互不影响，
所以，开关S1闭合前后，通过L的电流和实际功率不变；因并联电路中干路电流等于各支路电流之和，且电流表示数变化了0.2A，所以，电流表示数的变化量即为通过的电流，则，由图象可知，当，时，灯泡的电功率：
，
所以，电源的电压：
；
[2]并联电路中各支路两端的电压相等，由可得，的阻值：
；
[3]因并联电路中干路电流等于各支路电流之和，所以，干路电流：
，
电路消耗的总功率：
。
35、火线 地线 漏电保护器
【详解】[1]为了用电安全，用电器的开关必须接在火线上，断开开关时，能切断火线，此时接触用电器不会发生触电事故。
[2]用电器的金属外壳必须接地，即使人接触漏电的用电器，人也会被接地的导线短路，不会发生触电事故。
[3]在新建的楼房里，各用户的电路连接和用电器的安装，可能会出现用电器漏电或人触电的事故，为防止触电事故的发生，在连接各用户的总开关上应安装漏电保护器。
36、83.3% 24
【详解】[1]从图中可以看到，有三根绳子托着动滑轮，那么绳端移动的距离与重物水平移动的距离的关系是，由于物体沿水平地面做匀速直线运动，水平方向受力平衡，可知动滑轮对重物的拉力是
则滑轮组的机械效率为
[2]若物体的运动速度为0.2m/s，那么绳端移动的速度
可知拉力F的功率为
37、横截面积 电阻
【详解】将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，其横截面积变大了，导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比，所以横截面积增大，导体的电阻减小．
38、南极
【详解】[1]小磁针静止时沿竖直方向，且s极向下，说明该位置的磁感线向上，即在地磁北极附近，正好是地理的南极附近。
39、1723.8
【详解】[1]由图示电能表可知，电能表显示的数字中最后一位是小数，故其示数为•h。
40、0.2 10
【详解】[1][2]当闭合开关S，断开开关S1时，电路为L的简单电路，由甲图象可知，当小灯泡的实际功率为1W时，由P=UI可知灯泡两端的电压为2V即电源的电压
U=2V，
通过灯泡的电流
IL=0.5A；
当再闭合开关S1时，灯泡与定值电阻R并联，电流表测干路电流，并联电路中各支路两端的电压相等，此时R两端的电压为2V，由图象可知
IR=0.2A，
并联电路中干路电流等于各支路电流之和，干路电流表示数变化了0.2A；
电阻R的阻值
R==10Ω。
三、实验题（每空1分，共2题，15分）
41、断开 A 0.26 变大 不同意；灯丝的电阻受温度影响，并非一个定值 电压表接在了滑动变阻器两端
【分析】(1)连接电路时，开关应断开，应将滑片滑动变阻器的最大值处；
(2)由图乙根据电流表的量程和分度值，读出电流表示数；灯丝烧断，电压表被串联入电路中，由此分析其示数的变化情况；
(3)影响电阻的因素有：导体的温度、长度、横截面积和材料等，而小灯泡两端的电压不同，小灯泡灯丝的温度会不同，因此电阻也不同；
(4)电压表并联在灯泡两端时，随着电流的增大，灯泡两端的电压增大，根据串联电路电压的特点，变阻器两端的电压会随之减小。
【详解】(1)[1]为了保护电路，连接电路时开关应断开，应将滑片移到变阻器的最大阻值处，
[2]由图甲知，应向A端调整滑动变阻器的滑片，使电路中电阻最大，电流最小；
(2)[3]由图乙知，电流表使用0～0.6A量程，分度值为0.02A，此时电流值为0.26A；
[4]由图知，L与变阻器串联，电压表测灯泡L两端电压，所以电压表示数小于电源电压，当灯泡丝烧断后，电压表串联在电路中，相当于电压表测量电源电压，所以电压表的示数变大；
(3)[5]因为灯丝的电阻与温度有关，而灯泡两端的电压越大，灯丝的温度越高，因此小灯泡在不同电压下工作时，小灯泡的灯丝温度不同，电阻也不相同，所以不能求灯丝电阻的平均值；
(4)[6]丙图中的B图像，随着电流的增大，电压减小，正好与A图象相反，符合滑动变阻器两端电压的变化规律，因此电压表接在了滑动变阻器两端。
42、调节杠杆在水平位置平衡 F1l1=F2l2 大于
【详解】(1)[1]杠杆两端的螺母的作用是调节杠杆在水平位置平衡；
(2)[2]分析表格中数据，计算出每一次实验动力与动力臂的乘积，阻力与阻力臂的乘积，发现他们的结果是一样的。计算过程如下：
0.5N×0.2m=1.0N×0.1m=0.1N⋅m；
1.0N×0.15m=1.5N×0.1m=0.15N⋅m；
3N×0.1m=2.0N×0.15m=0.3N⋅m；
可知杠杆的平衡条件为：
F1l1=F2l2；
(3)[3]根据杠杆的平衡条件F1l1=F2l2， 设每个硬币的重量为G，则由图可得，
2G(r+L1)=3G(r+L2)，
化简可得：
2L1=r+3L2，
所以2L1＞3L2。
四、计算题（每题10分，共2题，20分）
43、 (1)1.7s ；(2) 1.25×105W。
【解析】(1)携带信息的电磁波从月球经“鹊桥”到地球传播的距离：
，
由得：
；
(2)“嫦娥四号”从下降初始点到着陆月球，月球引力做功：
，
做功功率：
。
答：(1)“嫦娥四号”着陆月球后，发出携带信息的电磁波需经1.7s到达地球；
(2)“嫦娥四号”从下降初始点到着陆月球，月球引力做功的功率是1.25×105W。
44、 (1)40A；(2)1.44×107J；(3)30%。
【详解】(1) 由得发电机最大功率工作时的输出电流:
；
(2) 水泵2小时内消耗电能:
；
(3) 1.2kg柴油产生能量：
；
该发电机的效率：
。
答：(1)发电机最大功率工作时的输出电流40A；
(2) 水泵2小时内消耗电能1.44×107J；
(3) 发电机的效率30%。
单位
物理量
安
电流
千瓦时
电功率
焦
电功
用电器
工作原理
电动机
电磁感应
电热器
电流的热效应
电磁继电器
电流的磁效应
描述磁场
研究方法
用小磁针探测磁场的存在
转换法
用磁感线方便形象描述磁场
模型法
物理学家
科学贡献
奥斯特
发现电流周围有磁场
法拉第
发现磁场对电流有力的作用
沈括
发现磁偏角
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
实验次数
动力/N
动力臂/m
阻力/N
阻力臂/m
1
0.5
0.2
1.0
0.1
2
1.0
0.15
1.5
0.1
3
3.0
0.1
2.0
0.15
