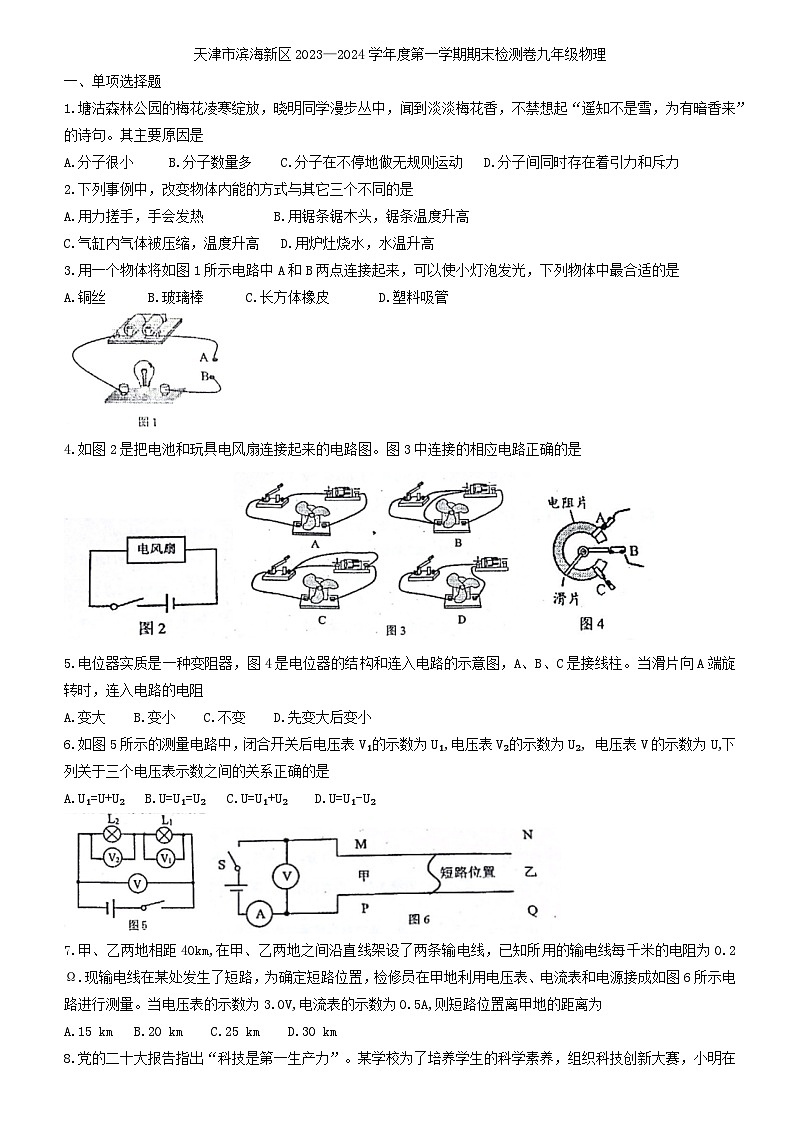

天津市滨海新区2023-2024学年九年级上学期1月期末物理试题

展开

这是一份天津市滨海新区2023-2024学年九年级上学期1月期末物理试题，共8页。试卷主要包含了单项选择题，多项选择题，填空题，综合题等内容，欢迎下载使用。

1.塘沽森林公园的梅花凌寒绽放，晓明同学漫步丛中，闻到淡淡梅花香，不禁想起“遥知不是雪，为有暗香来”的诗句。其主要原因是
A.分子很小 B.分子数量多 C.分子在不停地做无规则运动 D.分子间同时存在着引力和斥力
2.下列事例中，改变物体内能的方式与其它三个不同的是
A.用力搓手，手会发热 B.用锯条锯木头，锯条温度升高
C.气缸内气体被压缩，温度升高 D.用炉灶烧水，水温升高
3.用一个物体将如图1所示电路中A和B两点连接起来，可以使小灯泡发光，下列物体中最合适的是
A.铜丝 B.玻璃棒 C.长方体橡皮 D.塑料吸管
4.如图2是把电池和玩具电风扇连接起来的电路图。图3中连接的相应电路正确的是
5.电位器实质是一种变阻器，图4是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻
A.变大 B.变小 C.不变 D.先变大后变小
6.如图5所示的测量电路中，闭合开关后电压表V₁的示数为U₁,电压表V₂的示数为U₂, 电压表V的示数为U,下列关于三个电压表示数之间的关系正确的是
A.U₁=U+U₂ B.U=U₁=U₂ C.U=U₁+U₂ D.U=U₁-U₂
7.甲、乙两地相距40km,在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图6所示电路进行测量。当电压表的示数为3.0V,电流表的示数为0.5A,则短路位置离甲地的距离为
A.15 km B.20 km C.25 km D.30 km

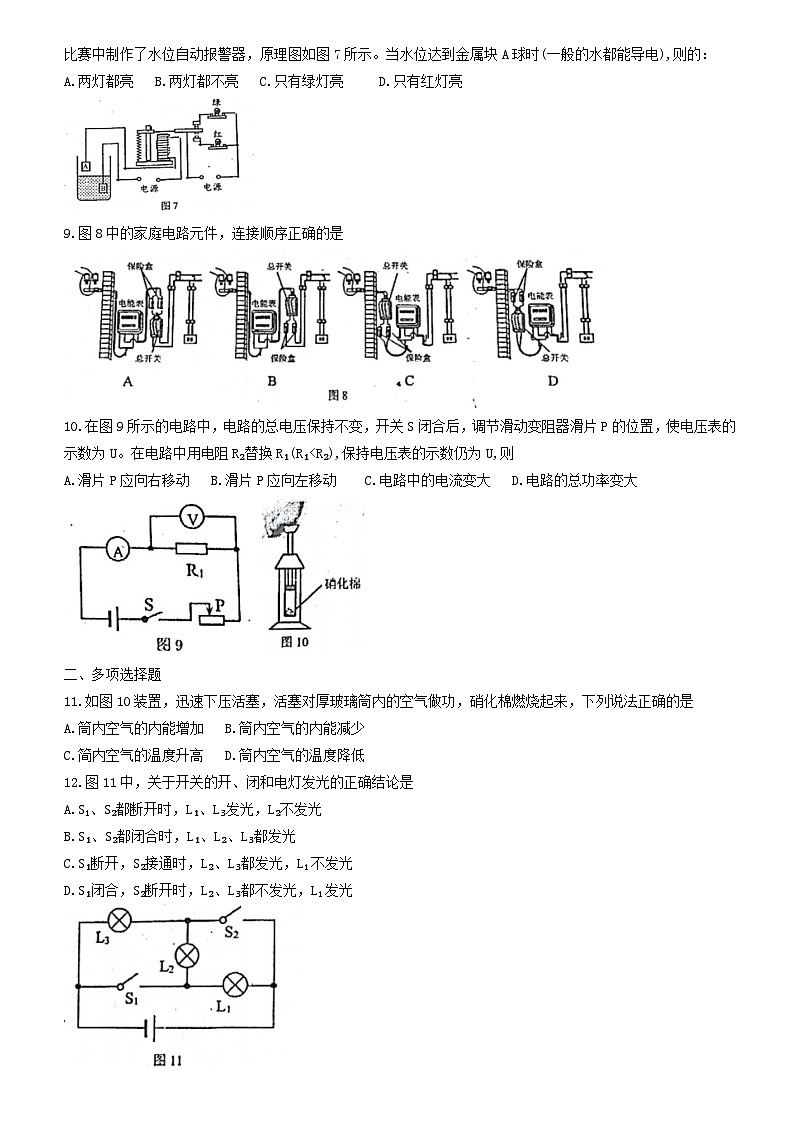

8.党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图7所示。当水位达到金属块A球时(一般的水都能导电),则的：
A.两灯都亮 B.两灯都不亮 C.只有绿灯亮 D.只有红灯亮
9.图8中的家庭电路元件，连接顺序正确的是
10.在图9所示的电路中，电路的总电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，使电压表的示数为U。在电路中用电阻R₂替换R₁(R₁A.滑片P应向右移动 B.滑片P应向左移动 C.电路中的电流变大 D.电路的总功率变大
二、多项选择题
11.如图10装置，迅速下压活塞，活塞对厚玻璃筒内的空气做功，硝化棉燃烧起来，下列说法正确的是
A.筒内空气的内能增加 B.筒内空气的内能减少
C.简内空气的温度升高 D.筒内空气的温度降低
12.图11中，关于开关的开、闭和电灯发光的正确结论是
A.S1、S₂都断开时，L₁、L₃发光，L₂不发光
B.S₁、S₂都闭合时，L₁、L₂、L₃都发光
C.S₁断开，S₂接通时，L₂、L₃都发光，L1不发光
D.S₁闭合，S₂断开时，L₂、L₃都不发光，L1发光

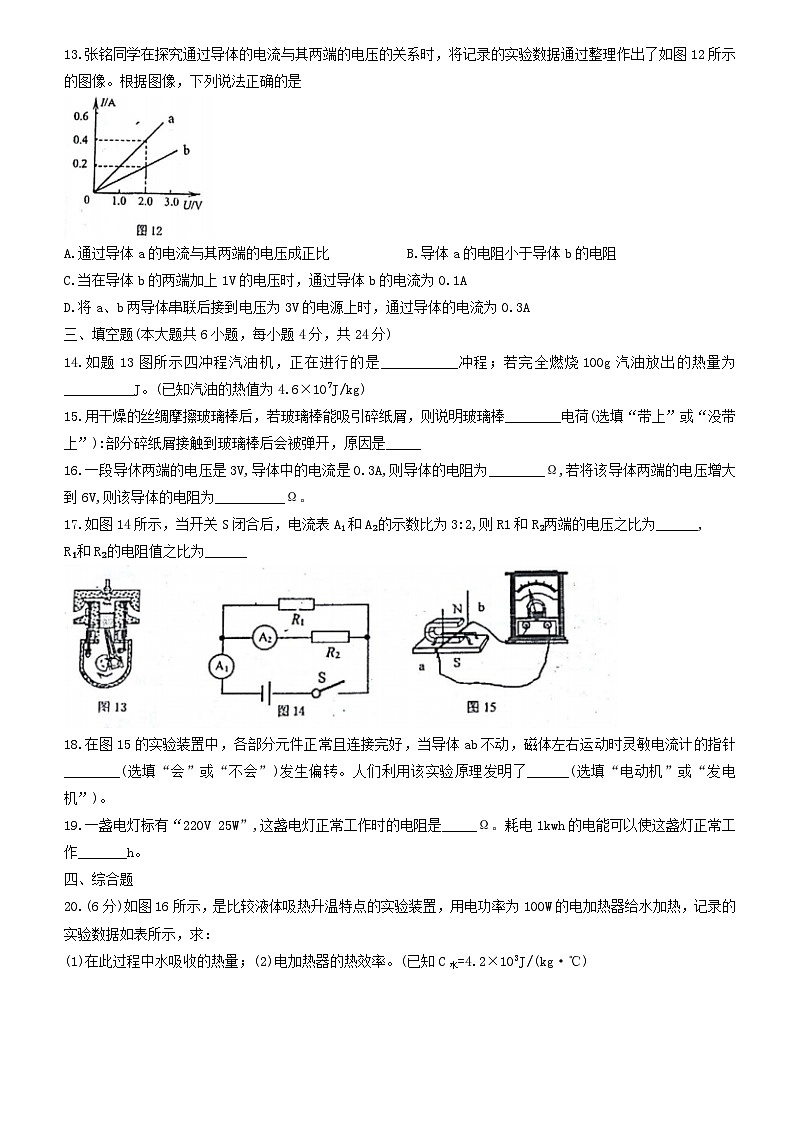

13.张铭同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图12所示的图像。根据图像，下列说法正确的是
A.通过导体a的电流与其两端的电压成正比 B.导体a的电阻小于导体b的电阻
C.当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A
D.将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.3A
三、填空题(本大题共6小题，每小题4分，共24分)
14.如题13图所示四冲程汽油机，正在进行的是___________冲程；若完全燃烧100g汽油放出的热量为__________J。(已知汽油的热值为4.6×10⁷J/kg)
15.用干燥的丝绸摩擦玻璃棒后，若玻璃棒能吸引碎纸屑，则说明玻璃棒________电荷(选填“带上”或“没带上”):部分碎纸屑接触到玻璃棒后会被弹开，原因是_____
16.一段导休两端的电压是3V,导体中的电流是0.3A,则导体的电阻为________Ω,若将该导体两端的电压增大到6V,则该导体的电阻为__________Ω。
17.如图14所示，当开关S闭合后，电流表A1和A₂的示数比为3:2,则R1和R₂两端的电压之比为______,
R₁和R₂的电阻值之比为______
18.在图15的实验装置中，各部分元件正常且连接完好，当导体ab不动，磁体左右运动时灵敏电流计的指针________(选填“会”或“不会”)发生偏转。人们利用该实验原理发明了______(选填“电动机”或“发电机”)。
19.一盏电灯标有“220V 25W”,这盏电灯正常工作时的电阻是_____Ω。耗电1kwh的电能可以使这盏灯正常工作_______h。
四、综合题
20.(6分)如图16所示，是比较液体吸热升温特点的实验装置，用电功率为100W的电加热器给水加热，记录的实验数据如表所示，求：
(1)在此过程中水吸收的热量；(2)电加热器的热效率。(已知C水=4.2×103J/(kg·℃)
21.(6分)在图17所示的电路中，电源电压为12V且保持不变，滑动变阻器R₂上标有“50Ω 2A”字样。闭合开关S后，电流表的示数为0.4A,电压表的示数为6V。求：
(1):此时滑动变阻器R₂消耗的电功率P₂;
(2)定值电阻R₁的阻值。
22.(7分)用伏安法测量某定值电阻R的阻值。
(1)请按照图18所示的电路图，以笔画线代替导线，完成图19的电路连接。
(2)根据实验需求在虚线框内设计一个记录表格；
(3)某次实验的电表示数(图20所示),此时电流表示数为_________A;电压表示数为______V。
23.(6分)在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导体的电阻跟导体长度有关；
猜想二：导体的电阻跟导体横截面积有关：
猜想三：导体的电阻跟导体材料有关。
同学们想利用图21的电路和表中的导体验证上述猜想。
(1)请将猜想一的实验设计思路补充完整。选取_______和________相同、 ______不同的导休，分别将其接入如图电路中。通过比较电路中______的大小，判断导体电阻的大小。
(2)验证猜想三时，若需对比三个实验数据，则应从上表中选取导体______(填写导体代号来进行实验)
(3)分别将A和C两电阻丝接入图21电路中，电流表示数不相同，由此，初步得到的结论是：当长度和材料相同时，导体电阻跟_________有关。
24.(6分)用如图22所示的电路来测量未知电阻Rx阻值，R0阻值已知。
(1)将实验报告补充完整：
A.对照电路图连好电路，并将滑动变阻器的滑片滑至最大处：
B.闭合开关，___________________________
C.断开开关，整理器材
(2)用测量所得的物理量和已知量符号表示出待测电阻Rx__________________
(3)写出实验中滑动变阻器的作用：____________________________________
(只填写出一条即可)
25.(6分)如图23所示的甲、乙两电路，A、B间只有两个电阻R₁和R₂,按不同的方式连按着，其中R₁=10Ω。当开关S闭合后，甲、乙两电路中电压表示数相同，电流表示数分别为I甲=0.6A,I乙=0.15A。请完成：
(1)在甲、乙两电路中的A、B间，画出R₁和R₂的连接方式；
(2)根据题意可以推算出R₂的阻值是多大?
