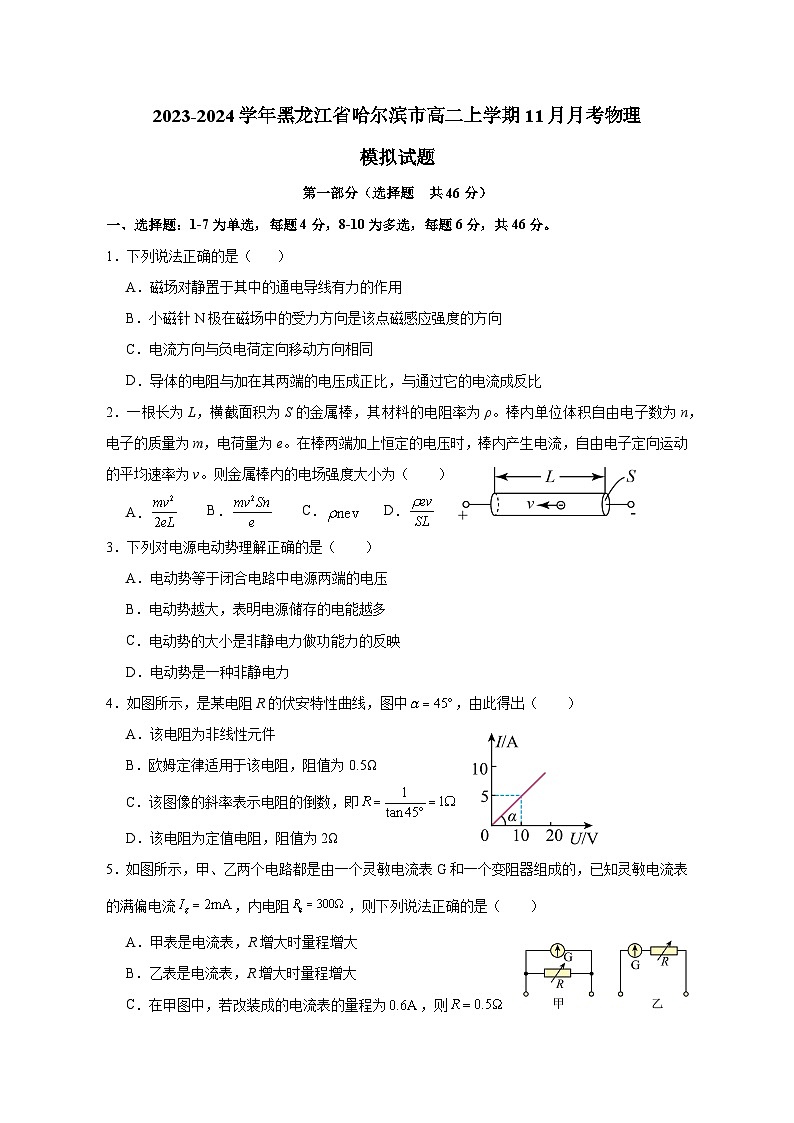

2023-2024学年黑龙江省哈尔滨市高二上册11月月考物理测试卷（附答案）

这是一份2023-2024学年黑龙江省哈尔滨市高二上册11月月考物理测试卷（附答案），共7页。试卷主要包含了选择题，实验题，解答题等内容，欢迎下载使用。

第一部分（选择题 共46分）
一、选择题：1-7为单选，每题4分，8-10为多选，每题6分，共46分。
1．下列说法正确的是（ ）
A．磁场对静置于其中的通电导线有力的作用
B．小磁针N极在磁场中的受力方向是该点磁感应强度的方向
C．电流方向与负电荷定向移动方向相同
D．导体的电阻与加在其两端的电压成正比，与通过它的电流成反比
2．一根长为L，横截面积为S的金属棒，其材料的电阻率为ρ。棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v。则金属棒内的电场强度大小为（ ）
B． C． D．
3．下列对电源电动势理解正确的是（ ）
A．电动势等于闭合电路中电源两端的电压
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势是一种非静电力
4．如图所示，是某电阻R的伏安特性曲线，图中，由此得出（ ）
A．该电阻为非线性元件
B．欧姆定律适用于该电阻，阻值为0.5Ω
C．该图像的斜率表示电阻的倒数，即
D．该电阻为定值电阻，阻值为2Ω
5．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器组成的，已知灵敏电流表的满偏电流，内电阻，则下列说法正确的是（ ）
A．甲表是电流表，R增大时量程增大
B．乙表是电流表，R增大时量程增大
C．在甲图中，若改装成的电流表的量程为，则
D．在乙图中，若改装成的电压表的量程为，则

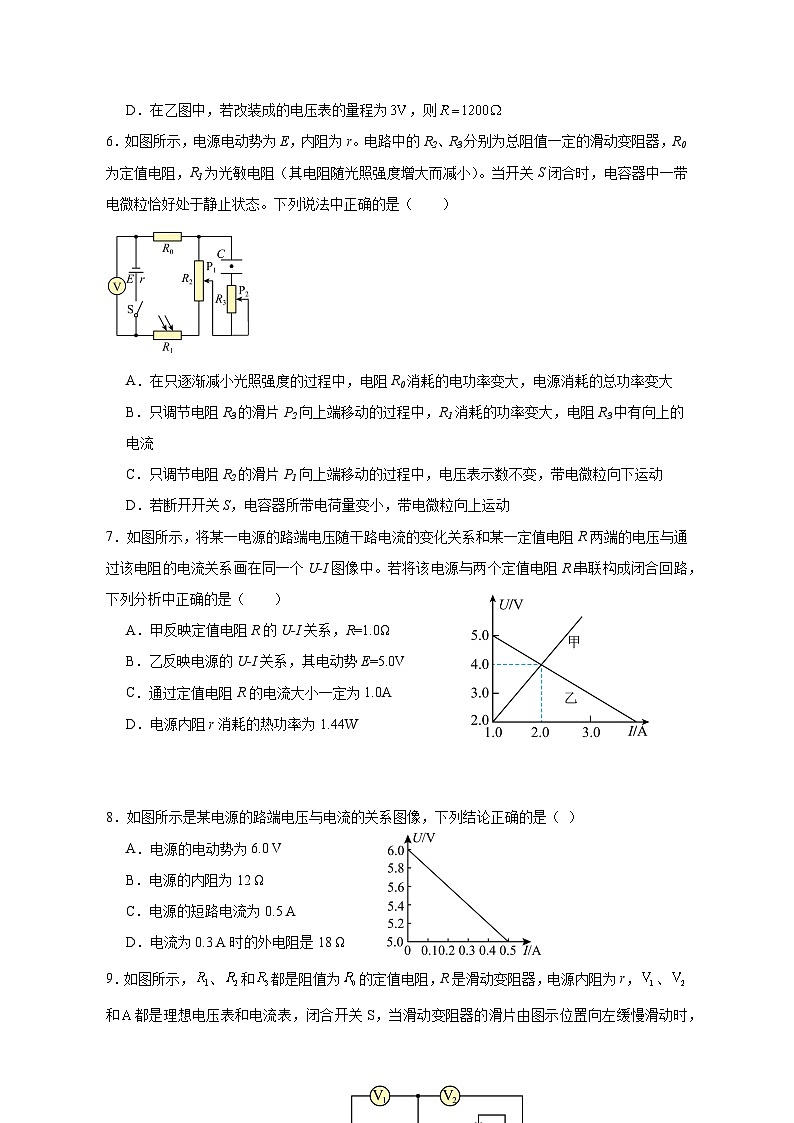

6．如图所示，电源电动势为E，内阻为r。电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）。当开关S闭合时，电容器中一带电微粒恰好处于静止状态。下列说法中正确的是（ ）
A．在只逐渐减小光照强度的过程中，电阻R0消耗的电功率变大，电源消耗的总功率变大
B．只调节电阻R3的滑片P2向上端移动的过程中，R1消耗的功率变大，电阻R3中有向上的电流
C．只调节电阻R2的滑片P1向上端移动的过程中，电压表示数不变，带电微粒向下运动
D．若断开开关S，电容器所带电荷量变小，带电微粒向上运动
7．如图所示，将某一电源的路端电压随干路电流的变化关系和某一定值电阻R两端的电压与通过该电阻的电流关系画在同一个U-I图像中。若将该电源与两个定值电阻R串联构成闭合回路，下列分析中正确的是（ ）
A．甲反映定值电阻R的U-I关系，R=1.0Ω
B．乙反映电源的U-I关系，其电动势E=5.0V
C．通过定值电阻R的电流大小一定为1.0A
D．电源内阻r消耗的热功率为1.44W
8．如图所示是某电源的路端电压与电流的关系图像，下列结论正确的是（ ）
A．电源的电动势为6.0 V
B．电源的内阻为12 Ω
C．电源的短路电流为0.5 A
D．电流为0.3 A时的外电阻是18 Ω

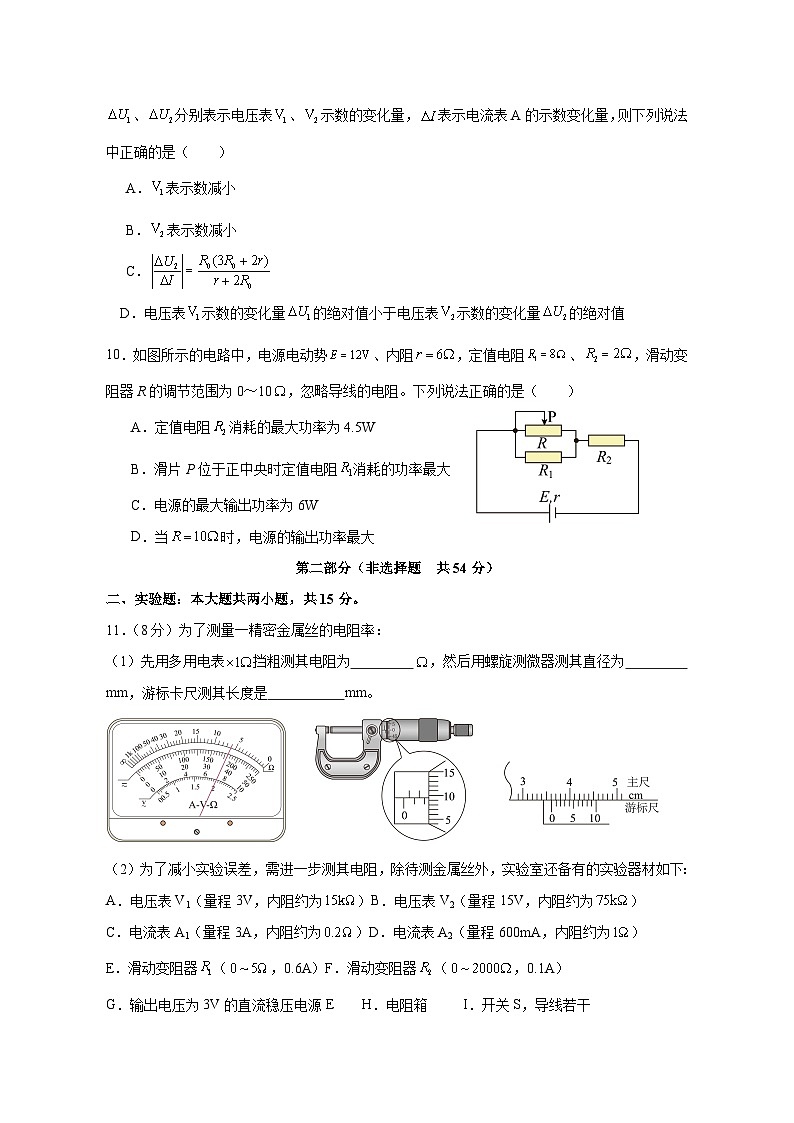

9．如图所示，、和都是阻值为的定值电阻，R是滑动变阻器，电源内阻为r，、和都是理想电压表和电流表，闭合开关S，当滑动变阻器的滑片由图示位置向左缓慢滑动时，、分别表示电压表、示数的变化量，表示电流表A的示数变化量，则下列说法中正确的是（ ）
A．表示数减小
B．表示数减小
C．
D．电压表示数的变化量的绝对值小于电压表示数的变化量的绝对值
10．如图所示的电路中，电源电动势、内阻，定值电阻、，滑动变阻器R的调节范围为0～10，忽略导线的电阻。下列说法正确的是（ ）
A．定值电阻消耗的最大功率为4.5W
B．滑片P位于正中央时定值电阻消耗的功率最大
C．电源的最大输出功率为6W
D．当时，电源的输出功率最大
第二部分（非选择题 共54分）
二、实验题：本大题共两小题，共15分。
11．（8分）为了测量一精密金属丝的电阻率：
（1）先用多用电表挡粗测其电阻为 ，然后用螺旋测微器测其直径为 mm，游标卡尺测其长度是 mm。
（2）为了减小实验误差，需进一步测其电阻，除待测金属丝外，实验室还备有的实验器材如下：
A．电压表V1（量程3V，内阻约为）B．电压表V2（量程15V，内阻约为）
C．电流表A1（量程3A，内阻约为）D．电流表A2（量程600mA，内阻约为）
E．滑动变阻器（，0.6A）F．滑动变阻器（，0.1A）
G．输出电压为3V的直流稳压电源E H．电阻箱 I．开关S，导线若干
为了测多组实验数据，则上述器材中应选用的实验器材有（填代号）
请在虚线框内设计最合理的电路图 。
如果金属丝直径为D，长度为L，所测电压为U，电流为I，写出计算电阻率 。
12．（7分）用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1Ω）。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。
（1）利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势和内电阻。若电流表内电阻用表示，请你用E、r和RA表示出、分别为 、 。
（2）某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数据（图甲：U=IR，图乙：）描点作图得到的U-I图像；虚线是该电源的路端电压U随电流I变化的U-I图像（没有电表内电阻影响的理想情况）。
在图3中，对应图甲电路分析的U-I图像是： ；对应图乙电路分析的U-I图像是： 。
（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的 （填“甲”或“乙”）。
三、解答题：本大题共三小题，共39分。
13．（12分）如图所示的电路中，电源的内阻为，电阻，，。当开关S闭合时，理想电流表示数为，求：
（1）电阻两端的电压；
（2）流过电阻的电流；
（3）电阻两端的电压和电源的电动势E。
14．（13分）如图所示的电路中，电源电动势E=12V，内阻r=1.0Ω，电动机的电阻R0=1.0 Ω，电阻R1=2.0 Ω。电动机正常工作时，理想电压表的示数U1=4.0 V，求：
(1)电源的输出功率；
(2)电动机转化为机械能的功率；
(3)若电动机被卡住不转了，它消耗的功率又是多少。
15．（14分）如图所示，在倾角θ＝30°的斜面上固定一间距L＝0.5 m的两平行金属导轨，在导轨上端接入电源和滑动变阻器R，电源电动势E＝12 V，内阻r＝1 Ω，一质量m＝20 g的金属棒ab与两导轨垂直并接触良好。整个装置处于磁感应强度B＝0.10 T，垂直于斜面向上的匀强磁场中（导轨与金属棒的电阻不计）．取g＝10 m/s2。
（1）若导轨光滑，要保持金属棒在导轨上静止，求金属棒受到的安培力；
（2）若导轨光滑，当滑动变阻器的电阻突然调节为23 Ω时，求金属棒的加速度a的大小；
（3）若金属棒ab与导轨间的动摩擦因数μ＝，金属棒要在导轨上保持静止，求滑动变阻器R接入电路中的阻值。
物理答案
1．B
2．C
3．C
4．D
5．D
6．C
7．D
8．AD
9．BCD
10．AC
11.（1）6.0 2.094～2.096 36.2 （2） DEGI
（3）（4）ρ=
12. （1）， （2）C A （3）乙
13．（1）1.2V；（2）0.4A；（3）2V，4V
14．(1)20W；(2)8W；(3)9W
15．（1）0.1 N，方向沿导轨向上；（2）3.75 m/s2；（3）3Ω～11 Ω
