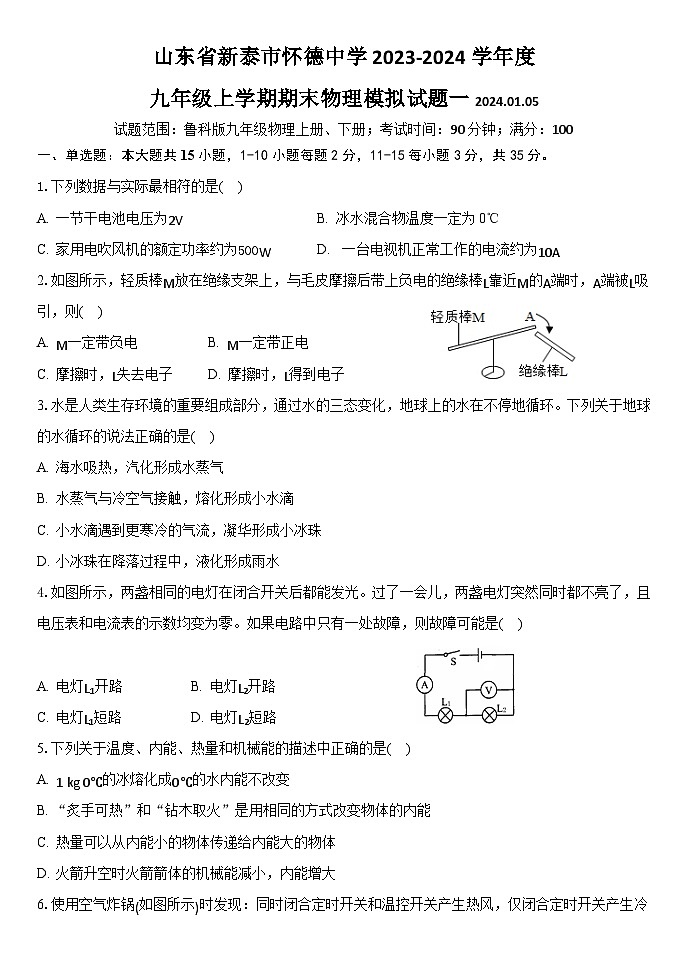

山东省新泰市怀德中学2023-2024学年九年级上学期期末物理模拟试卷.

这是一份山东省新泰市怀德中学2023-2024学年九年级上学期期末物理模拟试卷.，共8页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

试题范围：鲁科版九年级物理上册、下册；考试时间：90分钟；满分：100
一、单选题：本大题共15小题，1-10小题每题2分，11-15每小题3分，共35分。
1.下列数据与实际最相符的是( )
A. 一节干电池电压为2VB. 冰水混合物温度一定为0℃
C. 家用电吹风机的额定功率约为500WD. 一台电视机正常工作的电流约为10A
2.如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则( )
A. M一定带负电 B. M一定带正电
C. 摩擦时，L失去电子 D. 摩擦时，L得到电子
3.水是人类生存环境的重要组成部分，通过水的三态变化，地球上的水在不停地循环。下列关于地球的水循环的说法正确的是( )
A. 海水吸热，汽化形成水蒸气
B. 水蒸气与冷空气接触，熔化形成小水滴
C. 小水滴遇到更寒冷的气流，凝华形成小冰珠
D. 小冰珠在降落过程中，液化形成雨水
4.如图所示，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路中只有一处故障，则故障可能是( )
A. 电灯L1开路B. 电灯L2开路
C. 电灯L1短路D. 电灯L2短路
5.下列关于温度、内能、热量和机械能的描述中正确的是( )
A. 1 kg 0℃的冰熔化成0℃的水内能不改变
B. “炙手可热”和“钻木取火”是用相同的方式改变物体的内能
C. 热量可以从内能小的物体传递给内能大的物体
D. 火箭升空时火箭箭体的机械能减小，内能增大

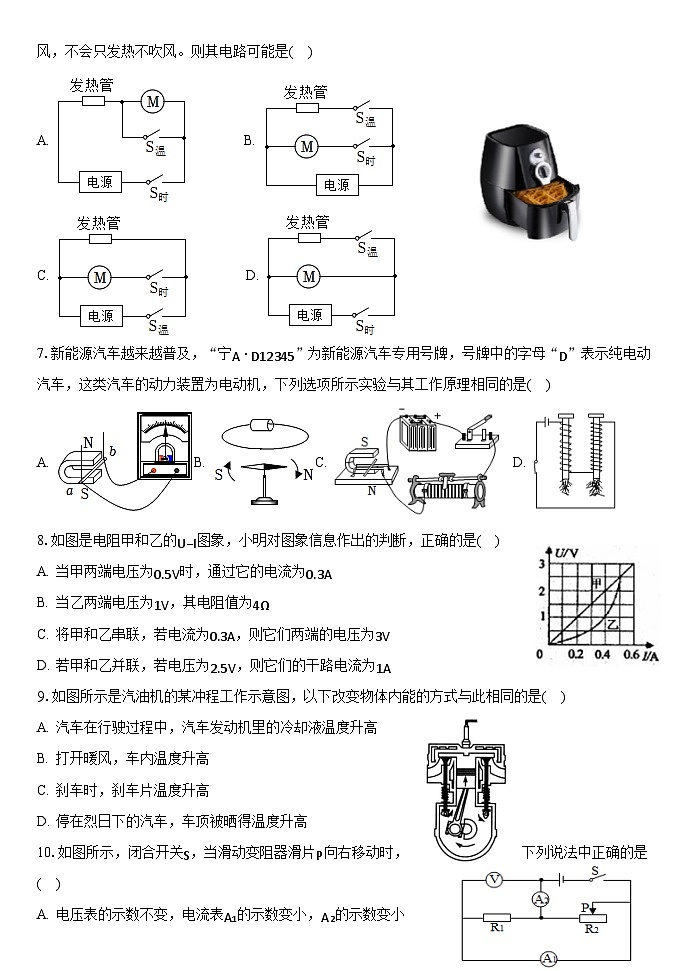

6.使用空气炸锅(如图所示)时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是( )
A. B.
C. D.
7.新能源汽车越来越普及，“宁A⋅D12345”为新能源汽车专用号牌，号牌中的字母“D”表示纯电动汽车，这类汽车的动力装置为电动机，下列选项所示实验与其工作原理相同的是( )
A. B. C. D.
8.如图是电阻甲和乙的U−I图象，小明对图象信息作出的判断，正确的是( )
A. 当甲两端电压为0.5V时，通过它的电流为0.3A
B. 当乙两端电压为1V，其电阻值为4Ω
C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
D. 若甲和乙并联，若电压为2.5V，则它们的干路电流为1A
9.如图所示是汽油机的某冲程工作示意图，以下改变物体内能的方式与此相同的是( )
A. 汽车在行驶过程中，汽车发动机里的冷却液温度升高
B. 打开暖风，车内温度升高
C. 刹车时，刹车片温度升高
D. 停在烈日下的汽车，车顶被晒得温度升高

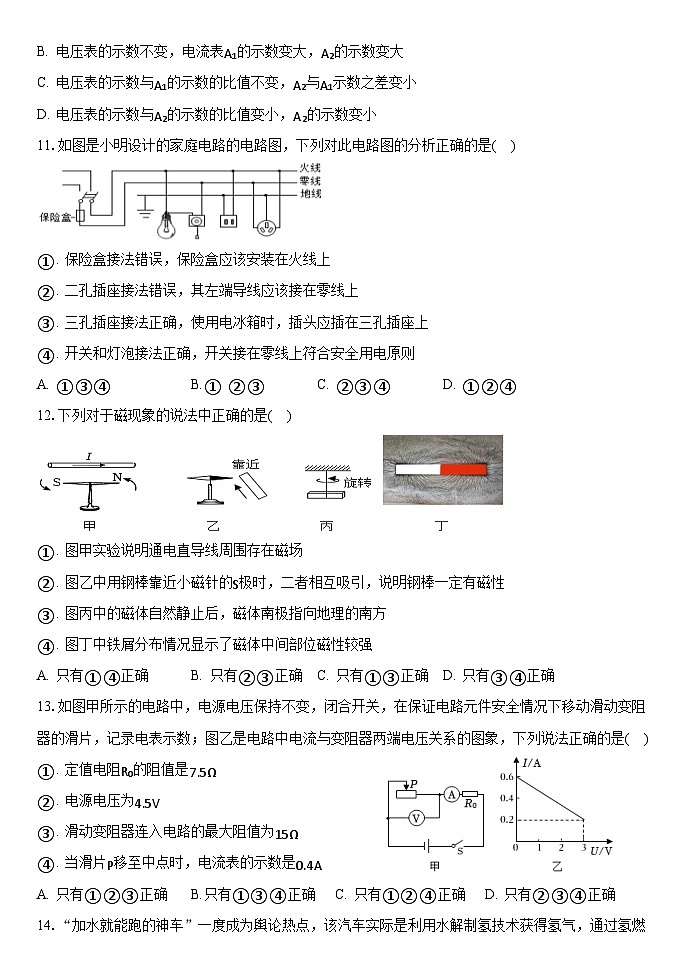

10.如图所示，闭合开关S，当滑动变阻器滑片P向右移动时，下列说法中正确的是( )
A. 电压表的示数不变，电流表A1的示数变小，A2的示数变小
B. 电压表的示数不变，电流表A1的示数变大，A2的示数变大
C. 电压表的示数与A1的示数的比值不变，A2与A1示数之差变小
D. 电压表的示数与A2的示数的比值变小，A2的示数变小
11.如图是小明设计的家庭电路的电路图，下列对此电路图的分析正确的是( )
①. 保险盒接法错误，保险盒应该安装在火线上
②. 二孔插座接法错误，其左端导线应该接在零线上
③. 三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
④. 开关和灯泡接法正确，开关接在零线上符合安全用电原则
A. ①③④B.① ②③C. ②③④D. ①②④
12.下列对于磁现象的说法中正确的是( )
①. 图甲实验说明通电直导线周围存在磁场
②. 图乙中用钢棒靠近小磁针的S极时，二者相互吸引，说明钢棒一定有磁性
③. 图丙中的磁体自然静止后，磁体南极指向地理的南方
④. 图丁中铁屑分布情况显示了磁体中间部位磁性较强
A. 只有①④正确B. 只有②③正确C. 只有①③正确D. 只有③④正确
13.如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图象，下列说法正确的是( )
①. 定值电阻R0的阻值是7.5Ω
②. 电源电压为4.5V
③. 滑动变阻器连入电路的最大阻值为15Ω
④. 当滑片P移至中点时，电流表的示数是0.4A
A. 只有①②③正确B.只有①③④正确 C. 只有①②④正确D. 只有②③④正确
14.“加水就能跑的神车”一度成为舆论热点，该汽车实际是利用水解制氢技术获得氢气，通过氢燃料电池给车提供动力(该技术成本很高，目前仍处在试验阶段)，但被曲解为“加水就能跑”。下列对该事件的看法正确的是( )
①. 该车行驶的效率能达到100%
②. 氢燃料电池能将化学能转化为电能
③. 水解技术制取氢气的过程需要消耗其它能量
④. “加水就能跑的神车”不需要遵循能量守恒定律
A. 只有①④正确B. 只有②④正确C. 只有①②正确D. 只有②③正确
15.如图所示的电路中，电源电压为18V且保持不变，电流表量程为“0∼0.6A”，电压表量程为“0∼15V”。小灯泡标有“6V 0.5A”字样(不考虑温度对灯丝电阻的影响)，滑动变阻器上标有“60Ω 1A”字样。闭合开关，在保证电路元件安全情况下，下列说法正确的是( )
①. 灯泡变亮时，电流表和电压表示数都变大
②. 电路中电流变化范围是0.25∼0.5A
③. 电压表的示数变化范围是“10∼15V”
④. 滑动变阻器接入电路的阻值变化范围是“24～60Ω”
A. 只有①④正确B. 只有②③正确C. 只有①②正确D. 只有②④正确
二、填空题：本大题共4小题，共8分。
16. 两个相同的验电器A和B，A带负电，B不带电，用金属棒把A、B连接起来后如图所示，则电流方向是______ (选填“从A到B”或“从B到A”)。
17. 小滨用家中的电能表来测量家中电热水壶的实际功率，他关闭其它所有用电器，只打开电热水壶，观察如图所示的电能表转盘在3min时间转动了110转，则电热水壶的实际功率是______ W。
18. 钻木取火被列入国家级非物质文化遗产名录，钻木取火是通过______ 的方式改变物体内能的。
19. 2022年5月30日，我国首座潮光互补型光伏电站并网发电，通过光伏发电、潮汐发电实现“日月同辉”。太阳能和潮汐能都属于________(选填“可再生”或“不可再生”)能源。
三、作图题：本大题共2小题，共6分。
20.如图所示，在螺线管A上方用弹簧悬挂一根条形磁铁。闭合开关S后，弹簧的伸长量增加。请在图中括号内标出螺线管A的“N”或“S”极，以及在图中括号内标出电源的“+”或“−”极。
21.根据实物图在方框中画出电路图。
四、实验探究题：本大题共3小题，共23分。
22. 小华同学一组在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔2min记录一次温度。
(1)图甲是这组同学的实验装置，其中有一处明显错误，请指出错误之处：______；
(2)根据记录的实验数据，绘制了如图乙所示的温度随时间变化关系的图象，由图象可知______吸热能力强。已知水的比热容为4.2×103J/(kg⋅℃)，则煤油的比热容为______J/(kg⋅℃)。
(3)若在水和煤油中选择一种做冷却剂，______的冷却效果更好些；
另一组同学设计了如下图所示两组实验装置探究了“不同物质吸热情况”，同时又探究了“不同燃料燃烧的放热能力”。
(4)观察甲、乙两图，除了图中相同的器材，还要用到相同的器材是______；
(5)甲组实验是通过______来反映物质吸收热量的多少，乙组是通过______来反映燃料放出热量的多少。
23.小海同学在探究“电流通过导体产生热的多少与什么因素有关”时，采用如图所示的实验装置，请观察(甲)、(乙)两图并回答下列问题：
(1)实验中，通过观察U形管中液面______ 的变化，来比较电流通过电阻丝产生热量的多少。
(2)甲装置是用来研究通电时间相同时，电阻丝产生的热量与______ 的关系。
(3)用乙装置进行实验时，电阻R3的作用是使通过R1、R2的电流______ (选填“相同”或“不相同”)。
(4)若乙图中盒外连接的电阻R3阻值由5Ω更换为3Ω，______ (选填“仍能”或“不能”)达到更换前的实验效果。
(5)当家庭电路中的导线连接处接触不良时，该处电阻会增大，容易引发火灾。则图______ (选填“甲”或“乙”)的实验结论可以用来解释这种现象。
(6)此实验的依据是电流的______ 效应。下面所列四种用电器中，利用这一原理工作的用电器是______ 。(选字母填) A.电饭锅 B.电风扇 C.电视机 D.计算机
24.在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5V，小灯泡的额定电压为2.5V。琪琪的实验过程如下：

(1)实验电路还缺一根导线，请补全实物连接图。
(2)实验时，琪琪调节滑动变阻器，发现当电压表的示数为2.5V时，小灯泡不能正常发光，而航航发现了问题，于是继续向______ (选填“左”或“右”)端调节滑动变阻器，使电压表的示数为______ V时，小灯泡才正常发光。若此时通过小灯泡的电流如图乙所示，电流为______ A，小灯泡正常发光的电阻为______ Ω。
(3)她俩重新选择实验器材，不用电压表就测出了I额=0.3A的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率(电源电压恒定且未知，滑动变阻器的最大阻值为30Ω)。
①将滑动变阻器的电阻调到最大，开关S闭合，S1 ______ (选填“闭合”或“断开”)，读出电流表的示数为0.2A，则电源电压为______ V；
②开关S闭合，S1 ______ (选填“闭合”或“断开”)，调节滑动变阻器的滑片使电流表的示数为0.3A时，小灯泡正常发光；
③开关S、S1均闭合，滑动变阻器的滑片不动，读出电流表的示数为0.4A；
④小灯泡额定功率P额= ______ W。
五、计算题：本大题共3小题，25题8分；26题8分；27题12分，共28分。
25.一规格为“2.5V，5W”的小灯泡电流随电压变化的曲线如图甲所示，将它连入如图乙所示电路中，电源电压为6V保持不变。求：
(1)小灯泡正常发光时的电阻；
(2)小灯泡正常发光时电路的总功率；
(3)当电流表的示数为0.15A时，滑动变阻器在1min内消耗的电能。
26.“五月五、过端午、蒸粽子、吃包子、挂菖蒲、佩香囊、赛龙舟”，生动的呈现了某地端午文化习俗。蒸粽子是利用水沸腾产生的蒸气进行加热。若将4kg的水加热到沸腾，水温升高了85℃，[c水=4.2×103J/(kg⋅℃),q煤=3×107J/kg]，在此过程中，求：
(1)水吸收的热量。
(2)采用煤炉加热，煤炉加热水的效率为20%，煤燃烧放出的热量。
(3)需要完全燃烧煤的质量。
27.空气炸锅，因其烹制食物脂防含量低、美味酥脆、无油烟味深受广大市民青睐。如图甲所示，为某品牌空气炸锅，其发热元件为两个电阻：R1=50Ω，R2=200Ω。额定工作电压为220V，内部电路可简化为图乙所示电路，单刀双掷开关可以在a、b两点切换，空气炸锅有高、中、低三个挡位。
(1)低温挡正常工作时，求R1两端电压。
(2)高温挡正常工作时，求电路中消耗的总功率。
(3)若用此空气炸锅加工薯条，原料薯条温度为20℃，炸熟至少需要达到170℃，求一次炸熟200g薯条需要吸收的热量。c薯条取3.0×103J/(kg⋅℃)
(4)若用电高峰期是电压为200V使用空气炸锅高温挡完成以上烹制，求烹制一次薯条需要的时间。
