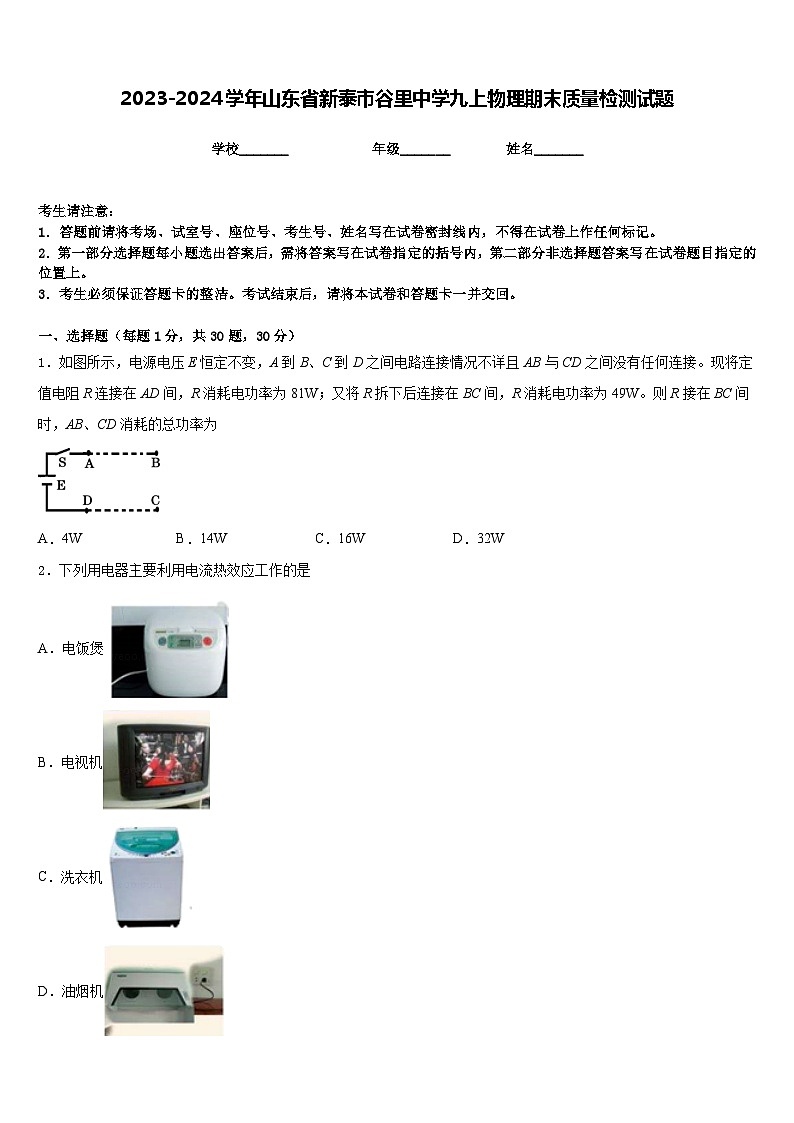

2023-2024学年山东省新泰市谷里中学九上物理期末质量检测试题含答案

这是一份2023-2024学年山东省新泰市谷里中学九上物理期末质量检测试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，下列物理量最接近实际的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压E恒定不变，A到B、C到D之间电路连接情况不详且AB与CD之间没有任何连接。现将定值电阻R连接在AD间，R消耗电功率为81W；又将R拆下后连接在BC间，R消耗电功率为49W。则R接在BC间时，AB、CD消耗的总功率为
A．4WB．14WC．16WD．32W
2．下列用电器主要利用电流热效应工作的是
A．电饭煲
B．电视机
C．洗衣机
D．油烟机

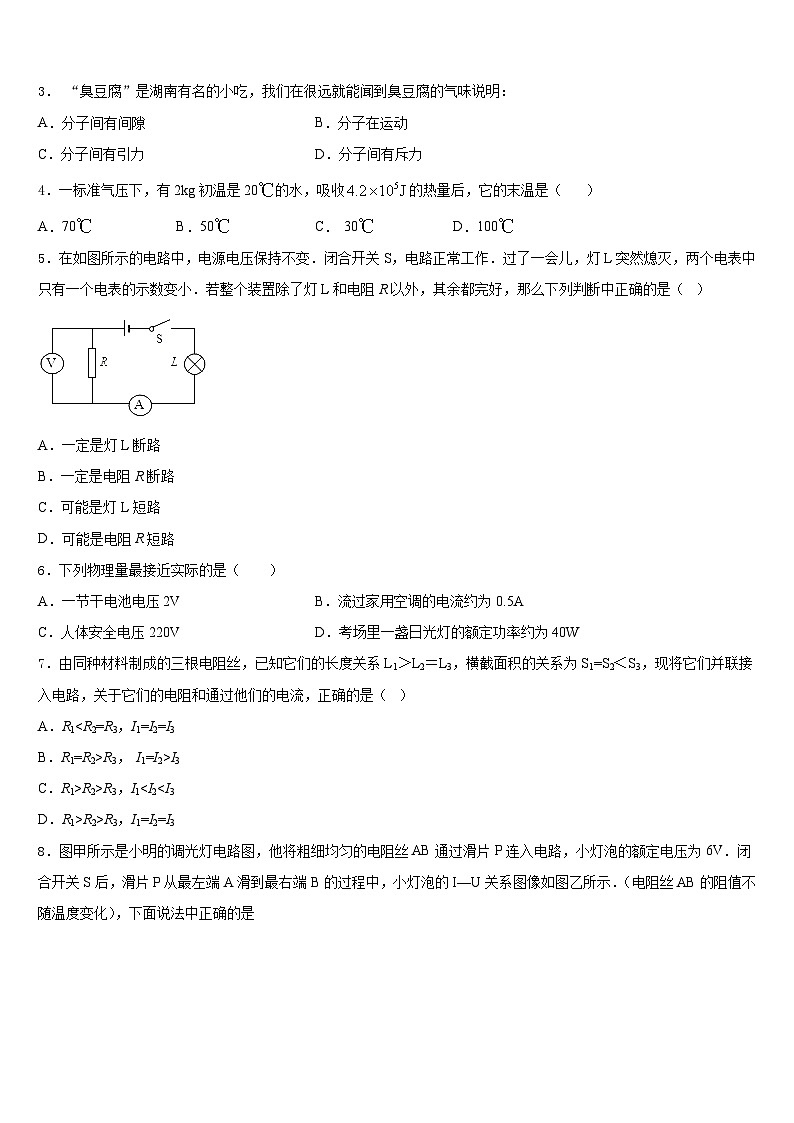

3． “臭豆腐”是湖南有名的小吃，我们在很远就能闻到臭豆腐的气味说明：
A．分子间有间隙B．分子在运动
C．分子间有引力D．分子间有斥力
4．一标准气压下，有2kg初温是20的水，吸收的热量后，它的末温是（ ）
A．70B．50C． 30 D．100
5．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L突然熄灭，两个电表中只有一个电表的示数变小．若整个装置除了灯L和电阻R以外，其余都完好，那么下列判断中正确的是（ ）
A．一定是灯L断路
B．一定是电阻R断路
C．可能是灯L短路
D．可能是电阻R短路
6．下列物理量最接近实际的是（ ）
A．一节干电池电压2VB．流过家用空调的电流约为0.5A
C．人体安全电压220VD．考场里一盏日光灯的额定功率约为40W
7．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3，现将它们并联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
A．R1B．R1=R2>R3， I1=I2>I3
C．R1>R2>R3，I1D．R1>R2>R3，I1=I2=I3
8．图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图乙所示．（电阻丝AB的阻值不随温度变化），下面说法中正确的是
A．电阻丝AB的阻值为6Ω
B．小灯泡的最小功率为1.5W
C．电路中的最大功率是6W
D．滑片P从最左端A滑到最右端B的过程中，电压表示数变大
9．关于分子热运动及热现象，下列说法正确的是
A．扩散现象只能发生在气体与液体中
B．固体很难被压缩，说明分子间存在斥力
C．物体吸收热量，温度一定升高
D．0℃的冰块内没有内能
10．小欣同学尝到了知识归纳整理的甜头，学习物理后，对知识归纳如下，错误的是
A．AB．BC．CD．D
11．如图所示的四幅图中，符合安全用电做法的是
A．用湿抹布擦拭亮着的脏灯泡
B．试电笔的握法
C．在高压线下放风筝
D．多个大功率用电器同时使用一个插座
12．如图所示，在“研究电流与电阻的关系”实验中，下列说法中正确的是( )
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是改变电阻两端的电压
A．①②B．①③C．①④D．③④
二、填空题（每题5分，共4题，20分）
13．生命探测仪原理很简单，因为任何生命体周边都会存在许多生命信息．这信息通过各种能量形式表现在身体外部，如声波、电磁波、光波等，雷达生命探测仪主要是靠接收生命体周边的__________波来确定幸存者方位的；声波生命探测仪是利用声波能够传递__________的原理来探测是否有生命迹象的；光纤生命探测仪是利用光信号在光纤内壁多次_______向前传播的．
14． (1)如图甲所示，电流表的分度值为_________A，示数为___________ A；
(2)如图乙所示，电压表的示数为____________V，电压表要__________联在电路中；
(3)如图丙所示的电能表，从表盘信息可知，电能表的示数为_________kW·h，接入的用电器总功率不能超过__________W。当电能表在1min内转30转，则消耗的电能为__________J。
15．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，由于石墨丝_____（选填“导电”或“不导电”），飘落到供电设备上会造成电路_____（选填“开路”或“短路”），从而使供电系统瘫痪。
16．用毛皮摩擦过的橡胶棒带________电，若将其靠近用细线挂住的轻细吸管A端时相互吸引，说明吸管A端________（选填“一定”或“不一定”）带电．
三、实验题（共12分）
17．（4分）如下图所示是“探究电流的大小与哪些因素有关”的实验电路图。
(1)连接电路前，开关必须_____；
(2)实验开始时，滑动变阻器的作用是_____。在探究通过导体的电流与导体两端电压关系时，应保持定值电阻_____不变，此时滑动变阻器的作用是_____；
(3)在探究通过导体的电流与导体电阻关系时，得到实验数据记录如下表，根据表中的实验数据，在图丙中画出电流随电阻变化的图像；
（________）
(4)分析表中数据及图像可得出结论：_____。
18．（4分）甲、乙两同学做探究杠杆平衡条件的实验，以杠杆中点为支点，如图甲、乙所示。
（1）若杠杆右端低左端高，为使其在水平位置静止，应将左端的平衡螺母向______调节。
（2）如图甲，杠杆在水平位置平衡，记录数据。根据这一次实验数据，甲同学立即分析得出杠杆的平衡条件，这种做法的不足是______。
（3）如图乙，乙同学设计了两种实验方案：第一种测力计沿竖直方向拉，读数为F1；第二种测力计倾斜拉，读数为F2。第______（一/二）种实验方案更方便。在同等条件下，两次弹簧测力计读数F1______（＞/＝/＜）F2。
（4）乙同学用图丙装置进行探究，发现当杠杆水平平衡时，与甲同学得出的杠杆平衡条件不相符，其可能的原因是______。
（5）当利用图丙所示杠杆匀速提升重物到相同高度的过程中，若使弹簧测力计离支点近一点，杠杆的机械效率______（变大/变小/不变，下同）；若使重物离支点近一点，杠杆的机械效率______。（不考虑摩擦）
19．（4分）在测定“小灯泡额定电功率”的实验中，小红所在的实验小组用的电源电压为6V，小灯泡的额定电压为2.5V、电阻约为10Ω，所用滑动变阻器R（20Ω 1A）。她们所设计的实验电路如图甲所示。请你帮她们解决实验中遇到的问题：
(1)小华按规范要求连接好电路，闭合开关后，发现电流表和电压表的示数很小，灯泡不发光，原因是变阻器连入的电阻_______（选填“最大”或“最小”），导致电路的电流_______（选填“大”或“小”），灯的实际功率过______（选填“大”或“小”）；
(2)小红同学闭合开关，移动滑片到某一位置时，电压表的示数如图乙所示为______V；若她想测量小灯泡的额定功率，应将图甲中滑动变阻器滑片向_____（选填“左”或“右”）端移动，使电压表的示数为2.5V；
(3)小红同学移动滑动变阻器滑片，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，计算出小灯泡的额定功率是______W；
(4)利用所测数据计算小灯泡正常发光时的电阻为______Ω；在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比在增大，造成这一现象的原因是_____。
四、作图题（共16分）
20．（8分）两个固定电阻R1R2的伏安曲线如图所示，请你在图中画出它们串联和并联电阻的伏安曲线，并标注出来。__
21．（8分）如图所示，一束光线AO从空气斜射到水面上，请在图甲中作出AO的反射光线和大致的折射光线；
（ ）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压不变，小灯泡L上标有“6V 4.5W”字样，灯丝电阻不随温度变化。当S1、S2都闭合时，小灯泡正常发光，电流表示数为1A；当S1、S2都断开，移动滑动变阻器滑片，在滑动变阻器全部接入电路和总电阻的接入电路两种情况下，滑动变阻器消耗的功率相等。求：
(1)电源电压；
(2)电阻R的值；
(3)S1、S2都断开时电路中的最小电流。
23．（12分）如图所示，R1=20Ω，R2=40Ω，电源电压保持不变。当S1、S2都闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，小灯泡L恰好正常发光。请画出等效电路图。求：
（1）电源电压和小灯泡的额定电流。
（2）求小灯泡的额定功率。
（3）当S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、B
4、A
5、B
6、D
7、C
8、C
9、B
10、A
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、电磁波 信息 反射
14、0.1 1.8 12 并 31.6 2200 3.6×104
15、导电 短路
16、负 不一定
三、实验题（共12分）
17、断开 保护电路 阻值 改变定值电阻两端电压 导体两端的电压一定时，通过导体的电流与导体的电阻成反比
18、左 一次实验具有偶然性 一 ＜ 杠杆自重对实验的影响 不变 变小
19、最大 小 小 2 右 0.5 12.5 灯的电阻随温度的升高而变大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)6V；(2)；(3)0.25A
23、 (1)0.4A (2)4.8W (3)0.8W
A能量转化
机械手表：弹性势能转化成动能
B仪器的原理
杆秤：杠杆原理
发电机：电能转化成机械能
液体温度计：热胀冷缩
热机：内能转化成机械能
密度计：浮力等于重力
C工具原理
电铃：电流的磁效应
D物理量单位
光年是长度单位
高压锅：利用大气压与沸点的关系
能量和功的单位都是J
船闸：连通器
机械效率没有单位
实验序号
1
2
3
4
电流R/Ω
5
10
15
20
电流I/A
0.6
0.3
0.2
0.15
