吉林省松原市长岭县2023-2024学年九年级上学期期末考试物理试题

这是一份吉林省松原市长岭县2023-2024学年九年级上学期期末考试物理试题，共6页。试卷主要包含了单项选择题，填空题，计算题，简答题，作图等内容，欢迎下载使用。

一、单项选择题（每题2分，共12分）
1．用下列哪个器材可以直接辨别家庭电路中的火线和零线（ ）
A．电流表B．验电器C．电能表D．测电笔
2．一台家用电视机正常工作时的电功率最接近于（ ）
A．1WB．10WC．100WD．1000W
3．某家庭电路中的总保险装置是按规定安装的，但保险丝有时烧断，有时又烧不断，产生这种情况的原因可能是（ ）
A．电路有断路情况B．有一只灯泡内灯丝断了
C．开关接触不良D．有一个灯头两根导线有时发生短路
4．如图所示，下列说法中错误的是（ ）
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极
5．某同学家的1000W电炉子突然灭了，检查发现电炉丝烧断了，他把烧坏的地方剪掉一小段再接入电路，则电炉子1s内产生的热量将（ ）
A．小于1000JB．大于1000JC．等于1000JD．无法确定
6．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V 4W”的灯泡后，再闭合开关，下列说法错误的是（ ）
A．灯L将变亮B．灯L将变暗
C．换接的灯可能烧坏D．电路总功率要变小
二、填空题（每空1分，共18分）
7．家庭电路中开关应接在______与灯泡之间，灯泡用久之后，灯丝升华变细，电阻______．
8．试电笔使用时，手指要接触到笔尾的金属体。若氖管发光表明接触的是______。如图，______所示的方法是正确的。（选填“甲”或“乙”）
9．手机电池充电过程中是将______能转化为______能。
10．家庭电路中的触电事故，都是人体直接或间接跟______接触，并与地线或零线构成通路造成的。为了防止出现漏电现象时发生触电事故，家用冰箱的外壳一定要______。
11．南宋民族英雄文天祥，在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句。这里磁针石的南极指向地理位置的______方，是因为它受到______场的作用。
12．如图所示，电源电压保持不变，当开关由断开到闭合时，电流表的示数将______，电压表的示数将______（填“变大”“不变”或“变小”）。
13．发电机是利用______现象制成的。要改变通电导线在磁场中的受力方向，可以通过改变磁场方向或改变______来实现。
14．某定值电阻两端电压增加1V，流过的电流就增加0.1A，该电阻值为______。如果改变该电阻两端的电压，那么该电阻阻值将______。（选填“变大”“不变”或“变小”）
15．甲、乙两个小灯泡上分别标有“6V 6W”和“6V 3W”的字样，现将甲、乙两灯串联起来，则电路两端允许加的最大电压是______V。如果并联使用，干路上的电流最大是______A。
三、计算题（每题5分，共10分）
16．如图所示，把的电阻和的电阻并联起来。闭合开关S后，电流表的示数为0.2A。
求：（1）电源电压；
（2）通过电阻的电流。

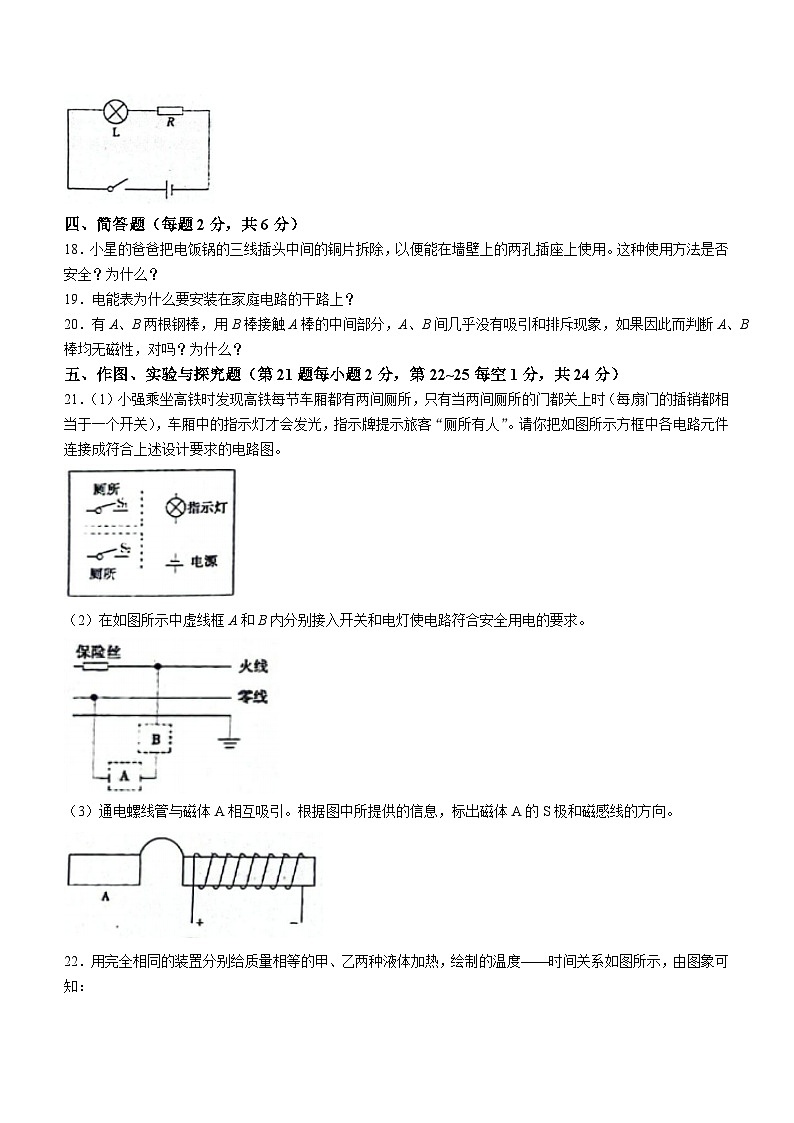

17．如图所示，电源电压为3V，小灯泡L标有“2.5V 1W”字样。闭合开关后，小灯泡L正常发光。
求：（1）通过小灯泡L的电流；（2）通电60s，电阻R消耗的电能。
四、简答题（每题2分，共6分）
18．小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。这种使用方法是否安全？为什么？
19．电能表为什么要安装在家庭电路的干路上？
20．有A、B两根钢棒，用B棒接触A棒的中间部分，A、B间几乎没有吸引和排斥现象，如果因此而判断A、B棒均无磁性，对吗？为什么？
五、作图、实验与探究题（第21题每小题2分，第22~25每空1分，共24分）
21．（1）小强乘坐高铁时发现高铁每节车厢都有两间厕所，只有当两间厕所的门都关上时（每扇门的插销都相当于一个开关），车厢中的指示灯才会发光，指示牌提示旅客“厕所有人”。请你把如图所示方框中各电路元件连接成符合上述设计要求的电路图。
（2）在如图所示中虚线框A和B内分别接入开关和电灯使电路符合安全用电的要求。
（3）通电螺线管与磁体A相互吸引。根据图中所提供的信息，标出磁体A的S极和磁感线的方向。
22．用完全相同的装置分别给质量相等的甲、乙两种液体加热，绘制的温度——时间关系如图所示，由图象可知：
（1）从开始加热到时刻，甲、乙吸收热量的关系______，甲、乙两种液体比热容大小关系______．
（2）要想使两种液体升温一样快，应该减少______液体的质量。
23．小刚连接了如图所示的电路。闭合开关，静止的金属杆向右运动；把电源的正负极对调后，静止的金属杆向左运动。以上实验说明：通电导体在磁场中______，并且在同一磁场中其方向与______有关，利用这一原理可以制成______。
24．如图所示为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气。
（1）实验中通过观察两个U形管中______的变化来反映电阻产生热量的多少，下列实验中，也运用了这种实验方法的是______（填选项前的字母）。
A．探究电流与电压和电流与电阻的关系
B．在相同电压下，通过比较流过长短或粗细不同的镍铬合金丝电流的大小来比较它们电阻的大小。
（2）连接好电路后闭合开关，通电一段时间，观察到右侧液面高于左侧液面，如图甲所示，可以得到结论是电流通过导体产生的热量与______大小有关。
（3）如图乙，该装置是探究电流产生的热量跟______大小的关系，左右两瓶电阻丝产生的热量之比为______。
25．小刚同学为了“测量小灯泡的额定功率”，准备了以下实验器材：额定电压为2.5V的小灯泡（正常发光时电阻约为），规格为“”的滑动变阻器，开关，电流表和电压表各一个，新干电池4节，导线若干。
（1）小刚连接完电路，如图甲所示，经检查发现只有导线______连接错误，此导线应连接到______两点。
（2）合开关前，应将滑动变阻器的滑片P移到最______端。
（3）经检查，电路连接无误，各元件完好。闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5V，出现这种现象的原因可能是______。（写出一种原因即可）
（4）解决上述问题后，移动滑片P，当小灯泡正常发光时，示数如图乙所示电流表示数为______A，小灯泡的额定功率是______W．
（5）测出小灯泡的额定功率后，小刚又把灯泡两端电压调为额定电压的一半，发现测得的功率不等于其额定功率的，这是由于______．
九年级物理参考答案
一、单项选择题
1．D 2．C 3．D 4．D 5．B 6．A
二、填空题
7．火线 变大 8．火线 甲 9．电 化学 10．火线 接地 11．南 地磁 12．变大 变大
13．电磁感应 电流方向 14．10 不变 15．9 1.5
三、计算题
16．解：（1）由图可知：电流表测量电流，
由得电源电压；
（2）通过电阻的电流．
答：（1）电源电压为；
（2）通过电阻的电流为．
17．解：由电路图可知，灯泡L与电阻R串联。
（1）因灯泡正常发光时的电压，功率，
所以，由可得，灯泡正常发光时通过的电流：；
（2）因串联电路中总电压等于各分电压之和，
所以，R两端的电压：，
因串联电路中各处的电流相等，
所以，通电电阻R消耗的电能：．
答：（1）通过小灯泡L的电流为；（2）通电，电阻R消耗的电能。
四、简答题
18．不安全，这样使用插头会使电饭锅的金属外壳不能接地，在金属外壳漏电时容易出现触电事故。
19．电能表测量家庭电路消耗电能的多少，只有让家庭电路所有用电器的总电流通过电能表，电能表才能测量所有用电器消耗的电能，所以，电能表必须安装在家庭电路的干路上。
20．不对：由磁现象知识可知磁体中间部分的磁性最弱。假设A棒有磁性，用没有磁性的B棒接解A棒的中间部分时，A、B间会几乎没有吸引和排斥现象，所以这只能说明B棒没有磁性，并不能判断A棒没有磁
性。
五、作图、实验探究题
21．（1）（2）（3）
22．（1）= <
（2）乙
23．受到力的作用 电流的方向 电动机
24．（1）液面高度差 B （2）电阻 （3）电流 4∶1
25．（1）AE BE
（2）左
（3）滑动变阻器的最大电阻值太小
（4）0.3 0.75
（5）灯丝的电阻随温度的变化而变化
