黑龙江省哈尔滨市道里区2020-2021学年九年级上学期期末物理试卷
展开这是一份黑龙江省哈尔滨市道里区2020-2021学年九年级上学期期末物理试卷,共11页。试卷主要包含了选择题,非选择题,解答题等内容,欢迎下载使用。
1.(2分)下列说法正确的是( )
A.分子间的引力和斥力不能同时存在
B.物体的内能跟物体内部分子无规则运动的激烈程度有关
C.汽油机的效率一般只有20%﹣30%,所以汽油机工作时能量不守恒
D.做功、摩擦生热是改变物体内能的两种基本方式
2.(2分)如图所示,用酒精灯加热试管里的水,产生的水蒸气将试管塞冲向空中。在这个过程中,相当于下列四冲程汽油机的哪个冲程( )
A.B.
C.D.
3.(2分)下列说法中不正确的是( )
A.电能表是测量电功的工具
B.电阻器用于控制电流和电压大小,使电路正常工作
C.电磁继电器是利用电磁铁控制工作电路通断的开关
D.传感器是将电信息转化为其他信息的器件
4.(2分)疫情期间,各个单位都加强了门卫保安工作,凡是内部车辆均可通过感应,自动打开门禁系统进入,外来车辆,司机需要经过测温、核查、登记后,由保安人员手动控制,开门进入。由此可知,该门禁系统的控制电路可能是( )
A.B.
C.D.

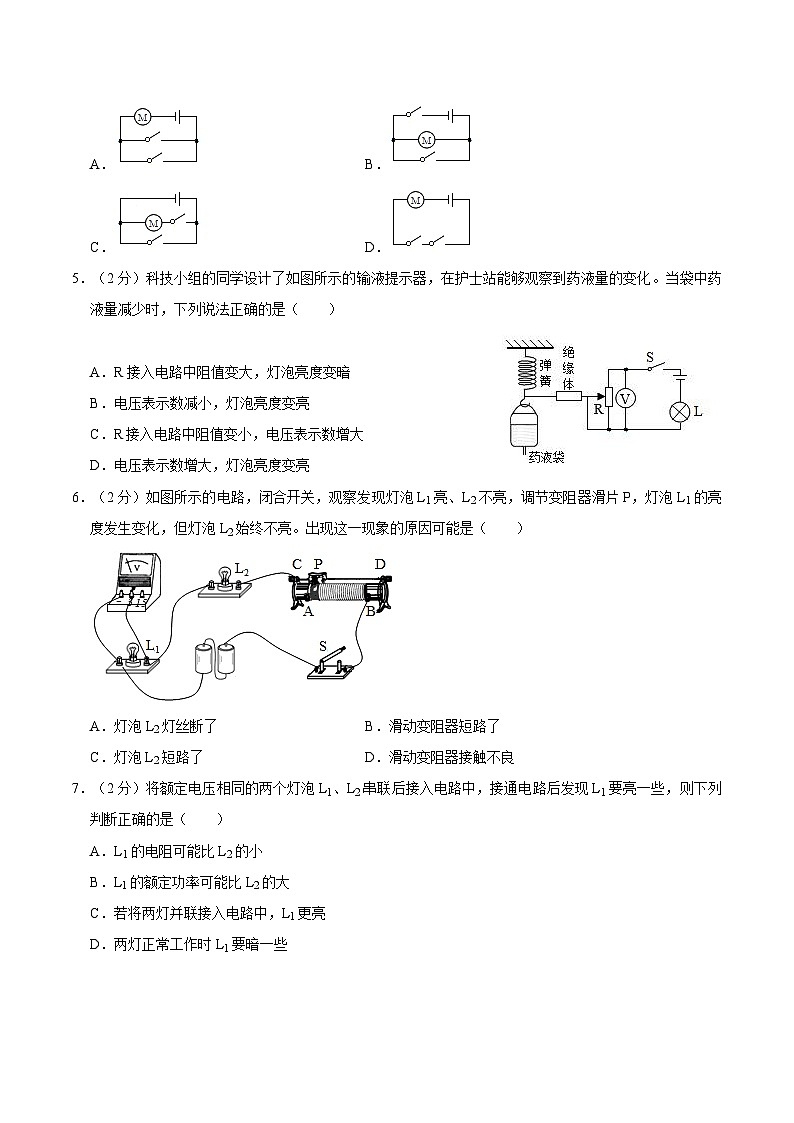

5.(2分)科技小组的同学设计了如图所示的输液提示器,在护士站能够观察到药液量的变化。当袋中药液量减少时,下列说法正确的是( )
A.R接入电路中阻值变大,灯泡亮度变暗
B.电压表示数减小,灯泡亮度变亮
C.R接入电路中阻值变小,电压表示数增大
D.电压表示数增大,灯泡亮度变亮
6.(2分)如图所示的电路,闭合开关,观察发现灯泡L1亮、L2不亮,调节变阻器滑片P,灯泡L1的亮度发生变化,但灯泡L2始终不亮。出现这一现象的原因可能是( )
A.灯泡L2灯丝断了B.滑动变阻器短路了
C.灯泡L2短路了D.滑动变阻器接触不良
7.(2分)将额定电压相同的两个灯泡L1、L2串联后接入电路中,接通电路后发现L1要亮一些,则下列判断正确的是( )
A.L1的电阻可能比L2的小
B.L1的额定功率可能比L2的大
C.若将两灯并联接入电路中,L1更亮
D.两灯正常工作时L1要暗一些

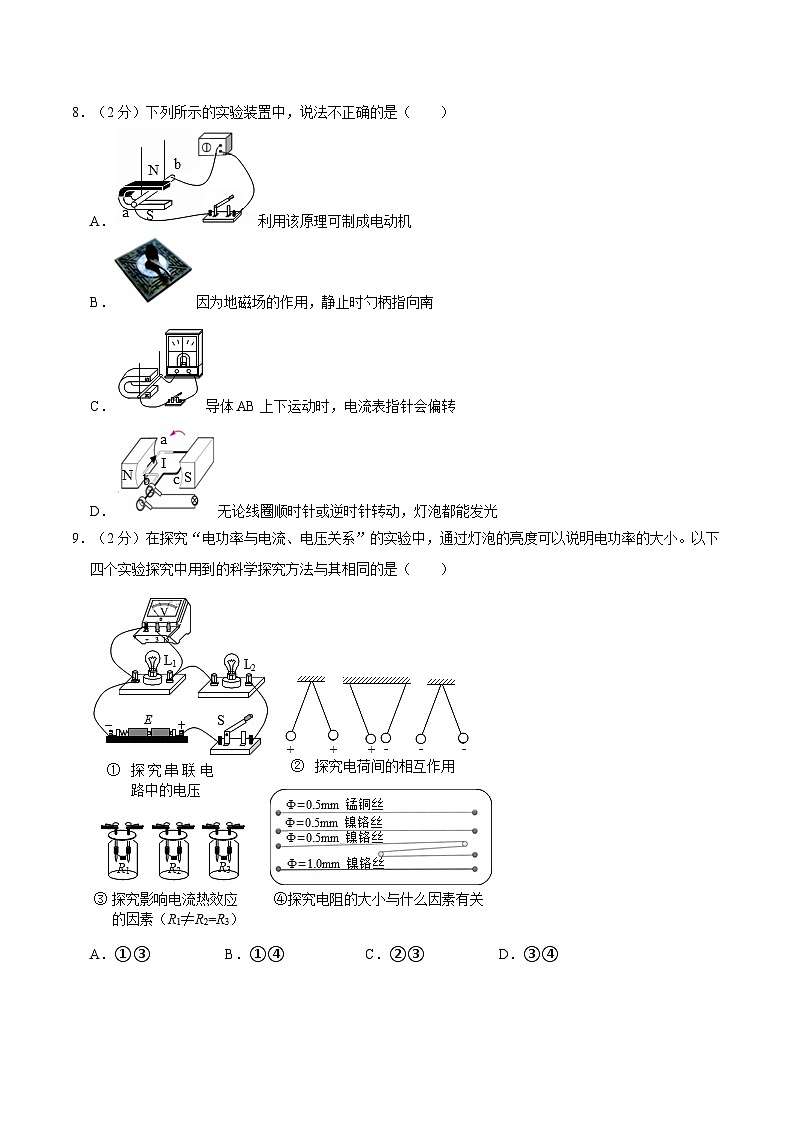

8.(2分)下列所示的实验装置中,说法不正确的是( )
A.利用该原理可制成电动机
B.因为地磁场的作用,静止时勺柄指向南
C.导体AB上下运动时,电流表指针会偏转
D.无论线圈顺时针或逆时针转动,灯泡都能发光
9.(2分)在探究“电功率与电流、电压关系”的实验中,通过灯泡的亮度可以说明电功率的大小。以下四个实验探究中用到的科学探究方法与其相同的是( )
A.①③B.①④C.②③D.③④
10.(2分)如图是一段家庭电路,根据图中提供的信息分析下列说法中错误的是( )
A.并联电路干路电流等于各支路电流之和
B.图中各用电器两端的电压相等
C.图中两盏灯泡工作时的电阻相同
D.若吹风机断路,两盏灯都将会变亮
11.(2分)下列说法正确的是( )
A.磁感线是真实存在的,磁场由无数条磁感线组成
B.在磁场中,可自由转动的小磁针静止时N极的指向为该点的磁场方向
C.要使通电螺线管的磁性减弱,应该在螺线管中插入铁芯
D.奥斯特实验表明,铜导线可以被磁化
12.(2分)甲、乙两个电阻的U﹣I图线如图所示,若把两个电阻串联接在同一电路中,下列说法正确的是( )
A.甲、乙两个电阻的阻值之比是1:2
B.通过甲、乙两个电阻的电流之比是2:1
C.甲、乙两个电阻两端电压之比是2:1
D.甲、乙两个电阻的电功率之比是1:4
二、非选择题(请根据题意填写空白,28-51小题,共84分)
13.(2分)我国家庭电路的电压是 V,所使用交流电的周期是 。
14.(2分)“新冠肺炎”疫情期间,同学们每天走进教学楼,都会闻到消毒液的气味,如图所示,这一现象说明了分子在做 ;消毒液是液体,不容易被压缩,说明分子间存在着 力。
15.(2分)春季,在培育秧苗时,有经验的农民往往会在傍晚在秧田里 (选填“灌水”或“排水”)以防倒春寒冻伤秧苗,这是利用水的 比较大的性质。
16.(2分)如图所示的电路中,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化,这个实验说明铅笔芯是 (选填“导体”或“绝缘体”),还能说明导体的电阻与 有关。
17.(2分)在一次课外活动中,小红和小刚设计了如图甲所示的实验。当他们闭合开关S后,发现小磁针发生了偏转,这说明 的周围存在着磁场。接着小红又想用该电路判断电源的正负极。经过讨论小刚找来了一个小铁钉,把导线的一部分绕在上面,制成了一个电磁铁连在电路中,当再次闭合开关S后,小磁针静止时N极的指向如图乙所示。据此他们判断出电源的 端是正极(选填“a或“b”)。
18.(2分)从甲图现象来看,丝绸中原子核束缚电子的本领要比玻璃中的 (选填“强”或“弱”);从乙图现象来看,将带有电荷的小球用细线悬挂起来会分开,这一现象表明 。
19.(2分)某款新型魔方充电器,转动魔方就能产生电能,并储存于魔方内,它的工作原理跟 (选填“发电机”或“电动机”)相同,当魔方给移动设备充电时,它相当于电路中的 。(选填“电源”或“用电器”)
20.(2分)如图是一种“闯红灯违规证据模拟器”的工作原理图,光控开关接收到红光时会自动闭合,压敏电阻若同时受到车的压力,其阻值变小,电磁铁的磁性因电路中电流的改变而变 (选填“强”或“弱”),当电流变化到一定值时,衔铁与触点 (选填“1”或“2”)接触,电控照相机工作,拍摄违规车辆。
21.(2分)如图甲所示,电源电压保持不变,小灯泡的额定电压为12V,闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I﹣U图象如图乙所示,则小灯泡的额定功率为 W,滑动变阻器的最大阻值为 Ω。
22.(2分)小鸣家买了一款标有“220V 3000W”的电热水器,插座的常用规格有10A和16A两种,该电热水器应选用哪种规格的插座 ;已知该电热水器的加热效率为90%,求它正常工作时把30kg水从20℃加热到47℃需要的时间 。[c水=4.2×103J/(kg•℃)]。
三、解答题(共6小题,满分26分)
23.(2分)在条形磁铁旁边放一小磁针,小磁针静止时的指向如图所示,请你根据小磁针的指向,标出条形磁铁的N、S极;并用箭头标出a点的磁感线方向。
24.(2分)如图,要通过实验研究额定电压为2.5V小灯泡的电功率,要求滑片P向右调节灯泡变亮。请用笔画线代替导线把电路连接好。
25.(5分)如图为同学们探究水和沙石的吸热能力的实验装置图。
表一
表二
(1)实验中除了温度计之外,还需要的测量工具是 。实验中能说明被加热的物体内能增加了的现象是 。
(2)实验小组的同学决定采用比较加热时间的方法来判断水和沙石的吸热能力,他们应该收集的证据是 。
(3)表一为某实验小组同学记录的部分实验数据。设酒精灯一秒内供给的热量为q(加热过程中能量损失不计),结合表一中的数据,分别计算出“1kg的水和沙石升高1℃吸收的热量”填在表二中,并根据数据得出实验结论。(计算结果中含有q)
结论: 。
26.(5分)小鸣同学利用如图所示电路复习整理电学实验。他把两个标有“2.5V 0.3A”的小灯泡L1和L2串联起来接到电源上,使灯泡发光。
(1)在探究“串联电路电压关系”的实验中,小鸣收集了表一中的一组数据,其中测量结果有一个是错误的,错误的数据是 ,写出你的判断的依据: 。
(2)小鸣用电压表分别测量出AB之间、BC之间电压,并对应记下灯泡的亮度来探究“电功率与电压的关系”。请说明该实验设计存在的问题。
(3)针对上述实验请写出使用电压表测电压,将其接入电路时应该注意的事项。
27.(6分)实验小组用如图表示的电路进行探究关于小灯泡的电学问题。
(1)闭合开关,发现灯泡不亮,但电流表、电压表都有示数,由此可知,
灯泡不亮的原因是因为灯泡 (选填“断路”、“短路”或“实际功率过小”)。
(2)第一组同学利用该电路进行了“测量小灯泡电阻”的实验。请你为他们设计一个记录实验数据的表格。
(3)另一小组同学根据收集的三组数据画出如图所示图象,他们想证明“灯丝电阻随温度升高而增大”的结论。请利用图象中的三组数据写出数据分析处理的证明过程。
28.(6分)在物理小组课外活动中,惠龙小组同学利用两段阻值不同的电热丝R1和R2,设计成高中低三挡为的电热器,电路图如图所示,其中R1=2R2,在安全情况下,用三挡分别给同一容器中质量相同的水加热(水均未沸腾)。
(1)求R1的阻值是多少?
(2)电热器用中温挡工作时,水温升高8℃消耗的电能是多少?
(3)结合表中信息,通过计算分析比较用高温挡还是低温挡更节能?
参考答案
一、选择题
1.B。
2.C。
3.D。
4.A。
5.B。
6.C。
7.D。
8.C。
9.D。
10.D。
11.B。
12.C。
二、非选择题
13.220;0.02s。
14.无规则运动;斥。
15.灌水;比热容。
16.导体;长度。
17.通电直导线;a。
18.强;同种电荷互相排斥。
19.发电机;电源。
20.:强;2。
21.24;18。
22.16A;1260s。
三、解答题
23.
24.
25.(1)停表和天平;温度计示数升高;
(2)质量(和初温)相同的水和沙石多次分别升高相同温度时对应的加热时间;
(3)如上所示;水比沙子吸热能力强。
26.(1)0.9V;串联电路两端电压等于串联电路各部分电路两端电压之和;
(2)两盏灯规格相同,串联时灯泡两端电压相等,无法得出电功率与电压的关系;
(3)断开开关;并联接入电路;选择0﹣3V量程;电流从正接线柱流入负接线柱流出。
27.(1)实际功率过小;
(2)
(3)由欧姆定律,第一次对应的电阻大小:
R1==≈1.67Ω
同理,R2≈3.33Ω,
R3=5Ω;
对应的功率大小分别为:
P1=U1I1=0.5V×0.3A=0.15W;
P2=U2I2=1.5V×0.45A=0.675W;
P3=U3I3=2.5V×0.5A=1.25W;
比较功率有:P1<P2<P3,可知灯泡亮度逐渐增加,灯丝温度逐渐升高,因R1<R2<R3,由此证明灯丝电阻随温度升高而增大。
28.(1)求R1的阻值是484Ω;
(2)电热器用中温挡工作时,水温升高8℃消耗的电能是9.6×104J;
(3)用高温挡更节能。
声明:试题解析著作权属所有,未经书面同意,不得复制发布日期:2024/1/5 12:05:54;用户:张娇娇;邮箱:15286836286;学号:27624348
次数
物质
质量/g
升高1℃所用的时间/s
1
水
200
55
2
沙石
400
26
1kg某物质升高
1℃吸收的热量
水
沙石
UAB
UBC
UAC
电压(V)
2.2
2.2
0.9
电热器挡位
额定电压
额定功率
水升高的温度
加热时间
高温
220V
10℃
6min
中温
8℃
8min
低温
100W
4℃
9min
实验次数
灯泡两端电压/V
电流/A
电阻/Ω
灯泡亮度
1
2
3
4
