青海省西宁市2023-2024学年九年级上册期末考试物理模拟试卷（附答案）

这是一份青海省西宁市2023-2024学年九年级上册期末考试物理模拟试卷（附答案），共17页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、选择题（本大题共10小题）
1．在学习、生活中所涉及到的物理量，你认为最接近实际情况的是（ ）
A．实验室中所用导线的电阻约为B．液晶电视正常工作电流约为10A
C．对人体的安全电压是D．一节新的蓄电池的电压为
2．在图所示的四种家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B．电风扇
C．电烤箱D．电视机
3．暑假期间，小雨家驾驶汽车去海边游玩。下列说法正确的是 （ ）
A．汽车前进的动力，由内燃机的压缩冲程提供
B．在海边闻到浓浓的海腥味，这是扩散现象
C．海滩的沙子热得烫脚，是通过做功的方式增加沙子的内能
D．海滩的沙子热得烫脚而海水却很清凉，是因为海水的比热容小

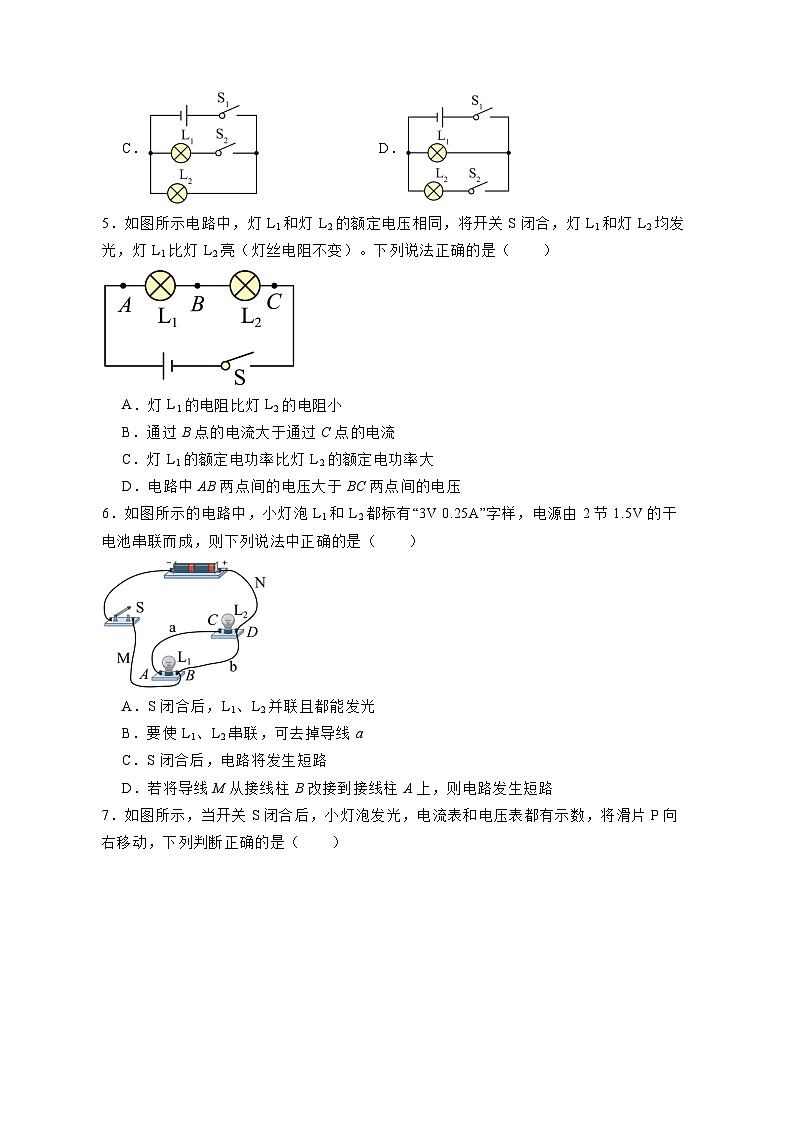

4．为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是
A．B．
C．D．
5．如图所示电路中，灯L1和灯L2的额定电压相同，将开关S闭合，灯L1和灯L2均发光，灯L1比灯L2亮（灯丝电阻不变）。下列说法正确的是（ ）
A．灯L1的电阻比灯L2的电阻小
B．通过B点的电流大于通过C点的电流
C．灯L1的额定电功率比灯L2的额定电功率大
D．电路中AB两点间的电压大于BC两点间的电压
6．如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是（ ）
A．S闭合后，L1、L2并联且都能发光
B．要使L1、L2串联，可去掉导线a
C．S闭合后，电路将发生短路
D．若将导线M从接线柱B改接到接线柱A上，则电路发生短路

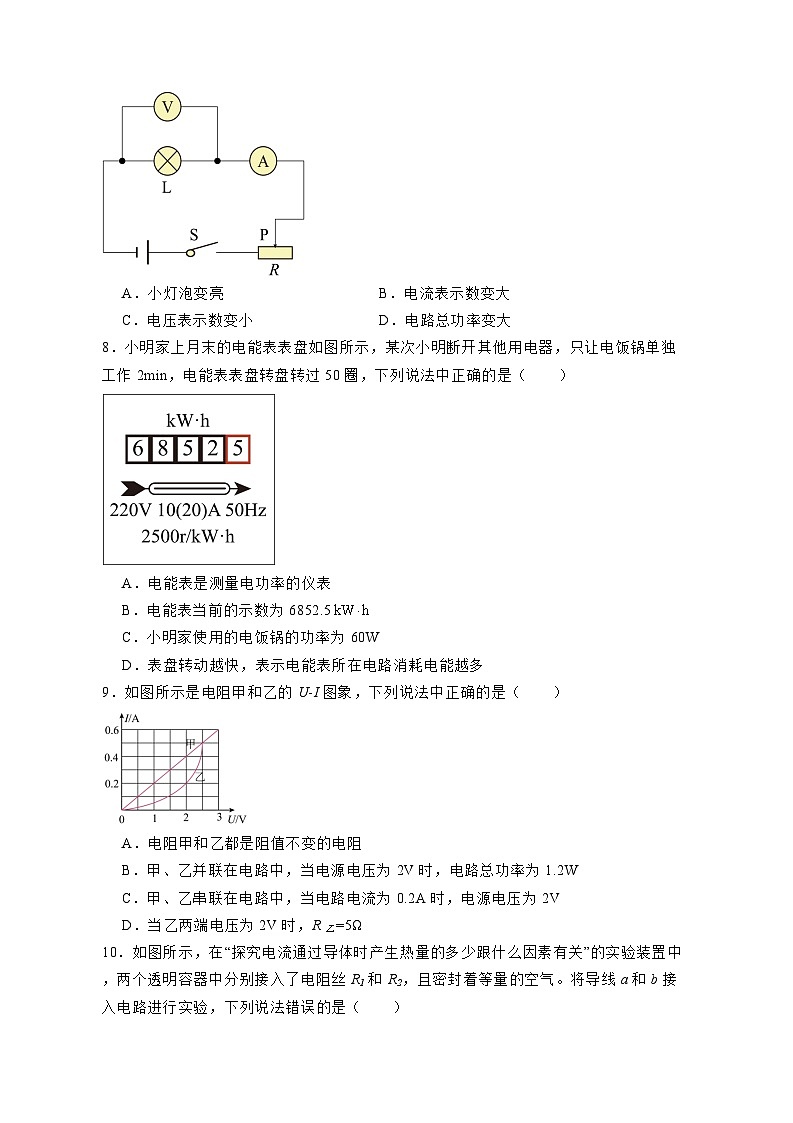

7．如图所示，当开关S闭合后，小灯泡发光，电流表和电压表都有示数，将滑片P向右移动，下列判断正确的是（ ）
A．小灯泡变亮B．电流表示数变大
C．电压表示数变小D．电路总功率变大
8．小明家上月末的电能表表盘如图所示，某次小明断开其他用电器，只让电饭锅单独工作2min，电能表表盘转盘转过50圈，下列说法中正确的是（ ）
A．电能表是测量电功率的仪表
B．电能表当前的示数为6852.5
C．小明家使用的电饭锅的功率为60W
D．表盘转动越快，表示电能表所在电路消耗电能越多
9．如图所示是电阻甲和乙的U-I图象，下列说法中正确的是（ ）

A．电阻甲和乙都是阻值不变的电阻
B．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．当乙两端电压为2V时，R乙=5Ω
10．如图所示，在“探究电流通过导体时产生热量的多少跟什么因素有关”的实验装置中，两个透明容器中分别接入了电阻丝R1和R2，且密封着等量的空气。将导线a和b接入电路进行实验，下列说法错误的是（ ）
A．在相同时间内右侧容器中空气内能增加的更大
B．若R1和R2阻值等于10Ω，则可以探究电流通过导体产生的热量与电流的关系
C．去掉5Ω的电阻，若要探究电流通过导体产生的热量与电阻的关系，则R1和R2电阻不同
D．该实验装置可以探究电流通过导体产生的热量与通电时间的关系
二、填空题（本大题共9小题）
11．泡温泉时感觉身体会发热，这是通过 的方式改变了身体的内能．烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的 较大的缘故．
12．2022年11月29日，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭成功发射，火箭的主动力燃料为液态氢，因为其 大，从能量的角度看，就是用燃料燃烧时释放的内能转化为火箭的 能。
13．四冲程汽油机通过 冲程获得动力，若飞轮转速为2400r/min，则此汽油机每秒对外做功 次。
14．两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为 V，通过它的电流为 A。
15．家庭电路中各用电器之间是 联的；某型号的电炉丝工作时，通过的电流是5A，阻值是44Ω，通电10s产生的热量是 J。
16．如图所示，电源电压恒为3V，R1的阻值为10Ω，闭合开关后，电流表的示数为0.5A，则通过R1的电流为 A，R2的阻值为 Ω。
17．在抗击新型冠状病毒疫情期间，所有的公共场所都必须要凭手机扫码和佩戴医用口罩进入，扫描器中光敏二极管的主要材料是 填“导体”、“半导体”或“绝缘体”；医用口罩的“心脏”就是熔喷布，它是口罩中间的过滤层，由聚丙烯制造而成，是一种静电纤维。当含有病毒的飞沫靠近熔喷布后，由于带电体具有 的性质会被吸附在表面，让病毒无法透过。
18．如图所示的电路中，电源电压保持不变，开关S1始终闭合，当开关S2断开时，灯L1、L2是 联的；当开关S2闭合时，电压表的示数 （填“变大”、“变小”或“不变”）。
19．如图甲所示的电路，先将开关S接到，再将开关S接到，两次电压表指针偏转都如图乙所示，则电源电压为 V，灯两端电压为 V，L1和的电阻之比为 。（假设灯丝电阻不变）
三、作图题（本大题共2小题）
20．根据标记的电流方向，把电流表和电源的符号分别填进电路，使两盏灯都发光。
21．如图所示电路中，请以笔画线代替导线补画电路，要求：当滑动变阻器滑片P向左移动时，灯变亮；电压表测灯泡两端电压。
四、实验题（本大题共3小题）
22．在探究“比较不同物质吸热能力”的实验中，加热水和煤油，使它们升高相同的温度，比较它们吸收的热量的多少，看看这两种物质的吸热能力是否存在差异。

（1）在两个完全相同的烧杯中分别装入 、初温都相同的水和煤油（填“质量”或“体积”）；
（2）在相同条件下用相同的电加热器分别给水和煤油加热，通过 （填“升高的温度”或“加热时间”）来比较水和煤油吸收热量的多少。要使水和煤油升高相同的温度，对 （“水”或“煤油”）加热的时间更长；
（3）根据实验数据，小宁做出了水和煤油的温度随时间变化的图像，由图中的图像可知，水的温度随时间变化的图像是 （填“a”或“b”），煤油的比热容为 J/（kg•℃）。[水的比热容c水＝4.2×103J/（kg•℃）]
23．在“探究电阻的大小与什么因素有关”实验中，甲、乙、丙三位同学做出如下猜想：
甲：导体电阻跟长度有关。
乙：导体电阻跟横截面积有关。
丙：导体电阻跟材料有关。
（1）甲同学思考：既然“电阻描述的是导体对电流的阻碍作用”，而粗细相同的水管，管子长，阻力大；于是他猜想导体越长，它的电阻可能越大，甲同学在猜想中用到了 的思维方法:
A．类比 B．转换 C．等效 D．控制变量
（2）如图所示，是为进行探究实验连接的电路，实验中通过观察 来比较电阻丝电阻的大小，达到验证猜想的目的，如果将本实验进行优化，应该将 更换为 ，则实验结果更准确；
（3）若要验证乙同学的猜想，则应该选用 两根电阻丝进行对比实验，此时用到的实验方法是 ；
（4）选用A、B两根电阻丝进行对比实验，是为了验证 同学的猜想。
24．某中学物理兴趣小组，做“测量小灯泡的电功率”实验，所用小灯泡的额定电压为2.5V（灯丝电阻大约10Ω），部分电路已连接，如图1所示。
（1）用笔画线代替导线，将图1电路连接完整 ；（要求滑片P向右移动小灯泡变亮）
（2）连接好电路检查无误后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障可能是 ；
（3）排除故障后移动滑片P，当小灯泡正常发光时电流表示数如图2所示，示数为 A，小灯泡的额定功率是 W;
（4）完成上述实验后，同学们还想探究“电流与电阻的关系”。准备了5Ω、10Ω、20Ω的定值电阻，继续用图1的电路，用5Ω的电阻替换小灯泡，其余元件及连接都不变，闭合开关，调节滑片P至适当位置，收集数据；断开开关，滑片P位置不动，用10Ω电阻替换5Ω电阻后，再次闭合开关，接下来的具体操作是 ，同时观察电压表，直到示数为 V为止；换接20Ω电阻重复实验，收集数据得到如图3的I﹣R图象，分析图象可得出结论： 。
五、计算题（本大题共3小题）
25．如图所示，电阻R1为10Ω，电源两端电压为6V，开关S闭合后，求：
（1）当滑动变阻器R接入电路的电阻为50Ω时，通过电阻R1的电流是多少？
（2）当滑动变阻器接入电路的电阻为20Ω时，电路中的总功率是多少？

26．如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关 S1、S，断开 S2 时，电流表的示数为 0.4A．
（1） 求电源电压；
（2） 当闭合开关 S2、S，断开 S1 时，求电流表的示数；
（3） 当闭合开关 S1、S2、S 时，通电 100s，求整个电路消耗的电能．
27．电热水壶有加热和保温两种工作状态，其铭牌和内部电路图如图所示，R1＝44Ω，R2＝1166Ω，电热水壶在加热状态下正常工作时，将壶内2kg的水、从20℃加热到65℃，用时420s。[水的比热容c水＝4.2×103J/（kg•℃）]求此过程中：
（1）水吸收的热量是多少？
（2）电热水壶消耗的电能是多少？
（3）电热水壶的加热效率是多少？
（4）铭牌上的保温功率模糊不清，请你计算出电热水壶正常工作时的保温功率是多少？
答案
1．【正确答案】D
【详解】A．实验室中所用导线的电阻很小，约为0.01Ω，故A不符合题意；
B．液晶电视正常工作电流约为，故B不符合题意；
C．对人体的安全电压是不高于，故C不符合题意；
D．由常见的电压值可知，一节新的蓄电池的电压为，故D符合题意。
2．【正确答案】C
【详解】A．油烟机能把油烟抽走，是因为电动机转动时，油烟机内空气流速大压强小，而油烟机外空气流速小压强大，机外压强把油烟压进机内，所以主要将电能转化为机械能，故A不符合题意；
B．电风扇工作时，电能主要是转化为机械能，故B不符合题意；
C．电烤箱工作时，将电能转化为内能，即利用电流的热效应工作，故C符合题意；
D．电视机工作时，电能主要转化为声能和光能，故D不符合题意。
3．【正确答案】B
【详解】A．在内燃机的四个冲程中，做功冲程高温高压的燃气对活塞做功，将内能转化为机械能，使汽车前进，故A错误；
B．在海边闻到浓浓的海腥味，是分子在不停地做无规则运动，属于扩散现象，故B正确；
C．海滩上的沙子温度升高热得烫脚，是吸收了太阳光的内能，属热量的传递，故沙子内能增加是通过热传递的方式改变的，故C错误；
D．因为沙子的比热容小，海水的比热容大，吸收相同热量，相同质量的沙子比海水温度上升高快，所以小明在烈日当空的海边玩耍，感到沙子烫脚，海水却凉凉的，故D错误。
4．【正确答案】D
【详解】A．由电路图可知,只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知,只闭合S1时,两灯泡都亮,再闭合S2时,L1不亮，故B不符合题意；
C．由电路图可知,只闭合S1时,车前大灯L2亮,再闭合S2时,日间行车灯L1亮，故C不符合题意；
D．由电路图可知,只闭合S1时,日间行车灯L1亮,再闭合S2时,车前大灯L2亮，故D符合题意．
5．【正确答案】D
【详解】B．图中灯L1、 L2串联接入电路，串联电路中电流处处相等，所以通过A点的电流等于通过B点的电流，故B错误；
AD．AB两点间的电压等于灯L1两端电压，BC两点间的电压等于灯L2两端电压，灯L1的电功率P1=IU1=IUAB，灯L2的功率P2=IU2=IUBC，由于灯L1比灯L2亮，则灯L1的实际功率比灯L2的实际功率大，即P1>P2，所以UAB>UBC，由欧姆定律可知，串联电路中，用电器两端电压之比等于用电器的电阻之比，所以RLI>RL2，故A错误，D正确；
C．额定功率是用电器在额定电压下工作时的电功率，由于灯L1和灯L2的额定电压相同，由可得，故C错误。
6．【正确答案】C
【详解】AC．开关S闭合后，电流将从电源正极经过导线b与导线M和开关回到电源负极，造成电源短路，两灯不发光，故A错误，C正确；
B．去掉导线a，两灯没有连入电路，故B错误；
D．若将导线M从接线柱B改接到接线柱A上，两灯泡并联，不会发生短路，故D错误。
7．【正确答案】C
【详解】ABC．由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由电阻的串联可知电路中的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小；由U=IR可知，灯泡两端的电压变小，电压表示数变小，由P=UI可知，灯泡的实际功率变小，灯泡变暗，故AB错误，C正确；
D．电源电压不变，电路中的电流变小，由P=UI可知，电路的总功率变小，故D错误。
8．【正确答案】B
【详解】A．电能表是测量电功的仪表，故A错误；
B．电能表当前的示数为6852.5，故B正确；
C．表盘转盘转过50圈消耗的电能，电饭锅的功率，故C错误；
D．因为电能表表盘转动得快慢反映了做功的快慢，因此表盘转动越快，电能表所在电路的总功率越大，不能说明电能表所在电路消耗电能越多，故D错误。
故选B。
9．【正确答案】B
【详解】A．由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；
B．甲、乙并联在电路中，当电源电压为2V时，因并联电路各支路两端的电压相等，所以，两电阻两端的电压为2V，由图象可知，I甲=0.4A，I乙=0.2A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I=I甲+I乙=0.4A+0.2A=0.6A，则电路总功率P=UI=2V×0.6A=1.2W，故B正确；
C．甲、乙串联在电路中，当电路电流为0.2A时，因串联电路中各处的电流相等，所以，通过甲、乙的电流均为0.2A，由图象可知，U甲=1V，U乙=2V，因串联电路中总电压等于各分电压之和，所以，此时电源的电压U1=U甲+U乙=1V+2V=3V，故C错误；
D．由图象可知，当乙两端电压为2V时，通过乙的电流为0.2A，由得，故D错误。
10．【正确答案】A
【详解】A．由图可知，R2先与容器外的电阻并联，然后再与R1串联，根据并联电路的电流关系可知，通过R1的电流大于通过R2的电流，通电时间相同，不知道R1和R2的大小关系， 所以无法判断哪侧产生的热量多，无法判断内能，故A错误，符合题意；
B．若R1和R2阻值相等，通电时间相同，通过两个电阻的电流不同，所以能探究电流通过导体产生的热量与电流的关系，故B正确，不符合题意；
C．若要探究电流通过导体产生的热量与电阻的关系，则可以去掉5Ω的电阻，此时R1和R2串联，通电时间相同，通过两个电阻的电流相同，使R1和R2电阻不同，即可探究电流通过导体产生的热量与电阻的关系，，故C正确，不符合题意；
D．在实验过程中，通过开关的闭合和断开可以改变电流通过电阻R1和R2的时间，能探究电流通过导体产生的热量与通电时间的关系，故D正确，不符合题意。
11．【正确答案】热传递；比热容
【详解】泡温泉时感觉身体会发热，是身体吸收了热量，所以这是通过热传递的方式改变了身体的内能．
烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大，吸收相等的热量时，温度升高的低．
点睛：水的比热容较大，注意了解其在生产、生活中的应用，如作为热机的冷却物质，作为北方冬季的取暖物质，解释海陆性质的不同等．
12．【正确答案】热值；机械
【详解】等质量的氢和其他燃料相比，完全燃烧所放出的热量不同，氢放出的热量较大，是因为氢的热值大，因此发射火箭选择液氢作为主动力燃料。
燃料燃烧时将化学能转化为内能，再将内能转化为火箭的机械能，从而使火箭获得动力。
13．【正确答案】做功；20
【详解】四冲程汽油机只有做功冲程获得动力，其余冲程是依靠飞轮的惯性完成的。
汽油机的转速为2400r/min，说明1s内汽油机的飞轮转动40圈，因一个工作循环中，飞轮转动两周，对外做功一次，所以该汽油机每秒对外做功20次。
14．【正确答案】10；0.5
【详解】由于串联电路中电源电压等于各用电器两端电压之和，故另一灯泡上的电压U2=U-U1=16V-6V=10V
由于两灯串联，串联电路中电流处处相等，所以电路中的电流为0.5A，则通过另一个小灯泡的电流为0.5A。
15．【正确答案】并；1.1×104
【详解】由于家庭电路中各用电器互不影响，因此家庭电路中各用电器之间是并联的。
电炉丝工作时通电10s产生的热量Q＝I2Rt＝（5A）2×44Ω×10s＝1.1×104J
16．【正确答案】0.3；6
【详解】由电路图可知，闭合开关S时，两电阻并联，电流表测通过的电流，因并联电路中各支路两端的电压相等，所以，通过的电流，的阻值
17．【正确答案】半导体；吸引轻小物体
【详解】半导体的导电性能介于导体和绝缘体之间，扫描器中光敏二极管的主要材料是半导体。
带电体能够吸引轻小物体，所以当含有病毒的飞沫靠近熔喷布后会被吸附在过滤层表面。
18．【正确答案】串；变大
【详解】如图所示的电路中，电源电压保持不变，开关S1始终闭合，当开关S2断开时，电流从电源正极流出，依次经过灯L2、L1开关S1回到电源的负极，所以此时灯L1、L2是串联的；电压表测量灯L1两端的电压。
如图所示的电路中，电源电压保持不变，开关S1始终闭合，当开关S2断开时，电压表测量灯L1两端的电压；当开关S2闭合时，开关S2与灯L2串联，此时灯L2会被开关S2短路，电路为L1的简单电路，电压表测电源电压，根据串联电路电压的规律可知，电压表示数会变大。
19．【正确答案】10；8；4∶1
【详解】由电路图知，将开关S接到时，两灯泡L1与L2串联，电压表V测电源电压；开关S接到时，两灯泡L1与L2仍然串联，电压表V测灯泡L2两端的电压；根据串联电路的电压特点可知，电源电压大于灯泡L2两端的电压，即开关S接到时电压表示数较大；由于两个电压表指针偏转角度相同，则开关接到时电压表量程是0～15V，分度值是0.5V，电压表示数为10V，即电源电压U=10V；开关S接到时，电压表量程为0～3V，分度值是0.1V，电压表示数是2V，即L2两端的电压U2=2V；因为串联电路两端电压等于各部分电压之和，所以，灯泡L1两端的电压为U1=U-U2=10V-2V=8V
根据串联电路电流处处相等的特点可知，灯L1、L2 的电流之比I1∶I2=1∶1；又因为L1和L2两端的电压之比为，根据可得，两灯的电阻之比为
20．【正确答案】
【详解】电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，根据电路图所标电流的方向可知，中间为电源，下方为正极，右边是电流表，如下图：
21．【正确答案】
【详解】经分析可知，灯泡与滑动变阻器串联，而滑片P左移灯变亮，即滑动变阻器电阻变小，所以滑动变阻器左下方接线柱必须接入电路中，电压表并联在灯泡两端，如下图所示：
22．【正确答案】（1）质量；（2）加热时间；水；（3）a；J/（kg•℃）
【详解】（1）根据比较吸热能力的方法，要控制不同物质的质量相同（水和煤油密度不同，根据m=ρV，体积相同的水和煤油质量不同），故在两个完全相同的烧杯中分别装入质量、初温都相同的水和煤油。
（2）使用相同的电加热器给水和煤油进行加热，根据转换法，通过加热时间来比较水和煤油吸收热量的多少。
因水的比热容大（即水的吸热能力强），在相同条件下用相同的电加热器分别给水和煤油加热，要使水和煤油升高相同的温度，由Q=cmΔt可知，水吸收的热量多，则对水加热的时间更长。
（3）根据小明作出的水和煤油的温度随时间变化的图像，升高20℃，b用时3min，a用时6min，则水的温度随时间变化的图像是a。
加热时间可以反映吸收热量的多少，由图像知，升高相同的温度时，水的加热时间是煤油的2倍，即水吸收的热量是煤油的2倍，根据可知，在质量和升高温度相同的情况下，比热容与吸收的热量成正比，所以，煤油的比热容为J/（kg•℃）J/（kg•℃）
23．【正确答案】（1）A；（2）小灯泡的亮度；小灯泡；电流表；（3）B、D；控制变量法；（4）丙
【详解】（1）据生活中的现象：粗细相同的水管，管子越长，阻力越大，可知，类比电阻与导体长度的关系是：在材料、横截面积相同时，导体越长，它的电阻可能越大，所以用到的是类比法，故A符合题意，BCD不符合题意。
故选A。
（2）由图知道，小灯泡串联在电路中，电源电压一定，所以，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，即通过比较小灯泡的亮度来比较导体电阻的大小，所以实验采用了转换法比较电阻大小，为了更加直观，可将小灯泡更换为电流表，使实验结果更准确。
（3）若要验证验证导体的电阻与横截面积有关时，根据控制变量法的思想，应控制导体的长度和材料都相同，而横截面积不同，则编号为B、D的两根电阻丝符合要求，故应该选用编号B、D的电阻丝进行对比实验。
（4）由图可知，A、B两根电阻丝的长度和横截面积相同、材料不同，是验证导体的电阻与导体的材料是否有关，即验证丙同学的猜想。
24．【正确答案】（1）；（2）小灯泡短；（3）0.3；0.75；（4）将滑动变阻器滑片向左滑动； 2；见解析
【详解】（1）小灯泡的额定电压为2.5V，灯丝电阻大约10Ω，灯泡正常发光时的电流约为，故电流表选用小量程串联在电路中，滑片P向右移动小灯泡变亮，说明电路中电流变大，滑动变阻器阻值变小，故滑动变阻器选用右下接线柱与电流表串联，如下图所示：
（2）连接好电路检查无误后，闭合开关，发现小灯泡不亮，电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的支路短路或电压表短路，即电路故障可能是小灯泡短路（或电压表短路）。
（3）电流表选用小量程，分度值0.02A，其示数为0.3A。
小灯泡额定功率为
（4）当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故接下来的具体操作是将滑动变阻器滑片向左滑动，同时观察电压表，由图3可知，控制定值电阻两端的电压为2V不变，则调节滑动变阻器直到电压表示数为2V为止。
由如图3的I﹣R图象可知，定值电阻两端电压为一定值，故可得出结论当电压一定时，通过导体的电流与导体的电阻成反比。
25．【正确答案】（1）0.1A；（2）1.2W
【详解】解：由电路图可知，滑动变阻器R与定值电阻串联；
（1）当滑动变阻器接入电路的电阻为50Ω时，电路的总电阻为，通过电阻的电流为，即通过电阻的电流为0.1A。
（2）当滑动变阻器接入电路的电阻为20Ω时，电路的总电阻为，电路中的电流为，电路的总功率
答：（1）当滑动变阻器接入电路的电阻为50Ω时，通过电阻的电流为0.1A；
（2）当滑动变阻器接入电路的电阻为20Ω时，电路中的总功率是1.2W。
26．【正确答案】（1）12V；（2）1.2A；（3）1920J．
【详解】
（1）当闭合开关S1、S，断开S2时，电路为R1的简单电路，电流表测通过的电流，由可得，电源电压：=0.4A×30Ω=12V；
（2）当闭合开关S2、S，断开S1时，电路为R2的简单电路，电流表测通过的电流，则电流表的示数：；
（3）当闭合开关S1、S2、S时，R1与R2并联，因并联电路中各支路独立工作、互不影响，所以，通过R1、R2的电流不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流：=0.4A+1.2A=1.6A，通电100s整个电路消耗的电能：=12V×1.6A×100s=1920J．
27．【正确答案】（1）3.78×105J；（2）4.62×105J；（3）81.8%；（4）40W
【详解】解：（1）水吸收的热量Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（65℃﹣20℃）＝3.78×105J
（2）电热水壶消耗的电能W＝P加热t＝1100W×420s＝4.62×105J
（3）电热水壶的加热效率
（4）由图可知，当开关S闭合，S1断开时，R1、R2串联，根据串联电路的电阻特点可知，电路中的电阻最大，由可知，电热水壶的电功率最小，电热水壶处于保温状态；电热水壶正常工作时的保温功率
答：（1）水吸收的热量是3.78×105J；
（2）电热水壶消耗的电能是4.62×105J；
（3）电热水壶的加热效率是81.8%；
（4）电热水壶正常工作时的保温功率是40W。额定电压 220V
加热功率 1100W
保温功率
容积 2L
