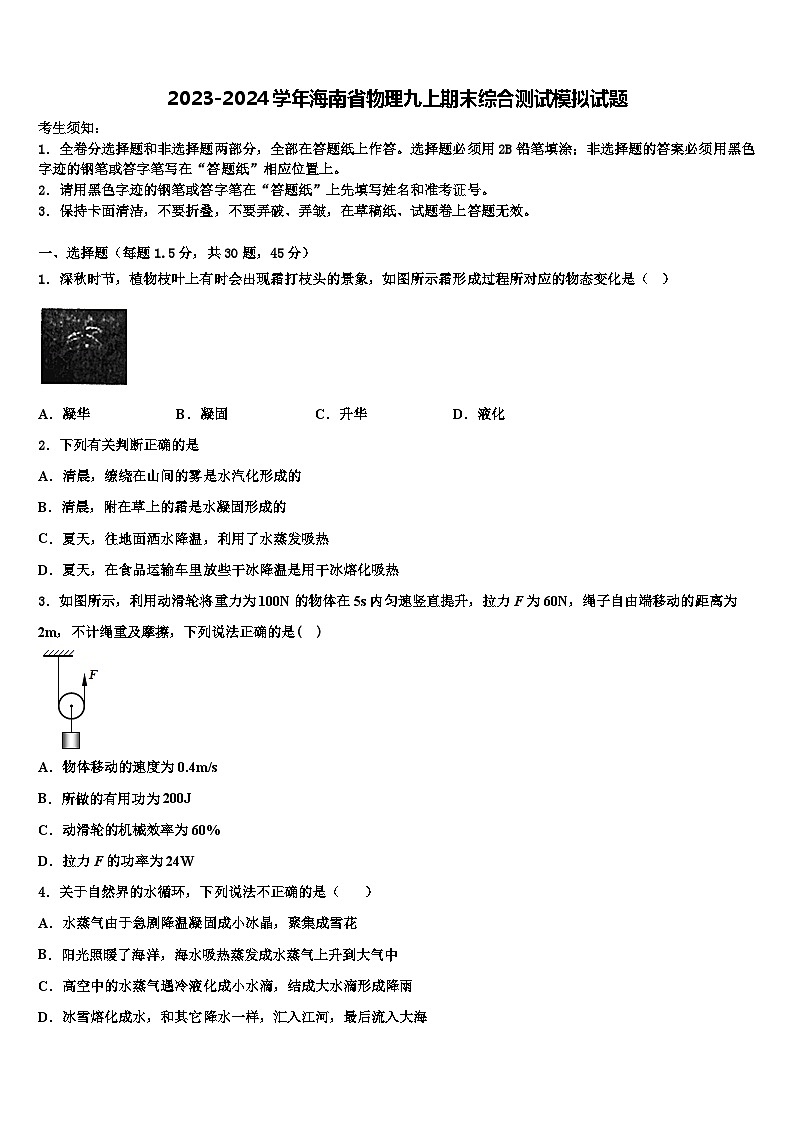

2023-2024学年海南省物理九上期末综合测试模拟试题

这是一份2023-2024学年海南省物理九上期末综合测试模拟试题，共25页。试卷主要包含了小华在家做了这样一个实验等内容，欢迎下载使用。

1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．深秋时节，植物枝叶上有时会出现霜打枝头的景象，如图所示霜形成过程所对应的物态变化是（ ）
A．凝华B．凝固C．升华D．液化
2．下列有关判断正确的是
A．清晨，缭绕在山间的雾是水汽化形成的
B．清晨，附在草上的霜是水凝固形成的
C．夏天，往地面洒水降温，利用了水蒸发吸热
D．夏天，在食品运输车里放些干冰降温是用干冰熔化吸热
3．如图所示，利用动滑轮将重力为100N的物体在5s内匀速竖直提升，拉力F为60N，绳子自由端移动的距离为2m，不计绳重及摩擦，下列说法正确的是( )
A．物体移动的速度为0.4m/s
B．所做的有用功为200J
C．动滑轮的机械效率为60%
D．拉力F的功率为24W
4．关于自然界的水循环，下列说法不正确的是（ ）
A．水蒸气由于急剧降温凝固成小冰晶，聚集成雪花
B．阳光照暖了海洋，海水吸热蒸发成水蒸气上升到大气中
C．高空中的水蒸气遇冷液化成小水滴，结成大水滴形成降雨
D．冰雪熔化成水，和其它降水一样，汇入江河，最后流入大海

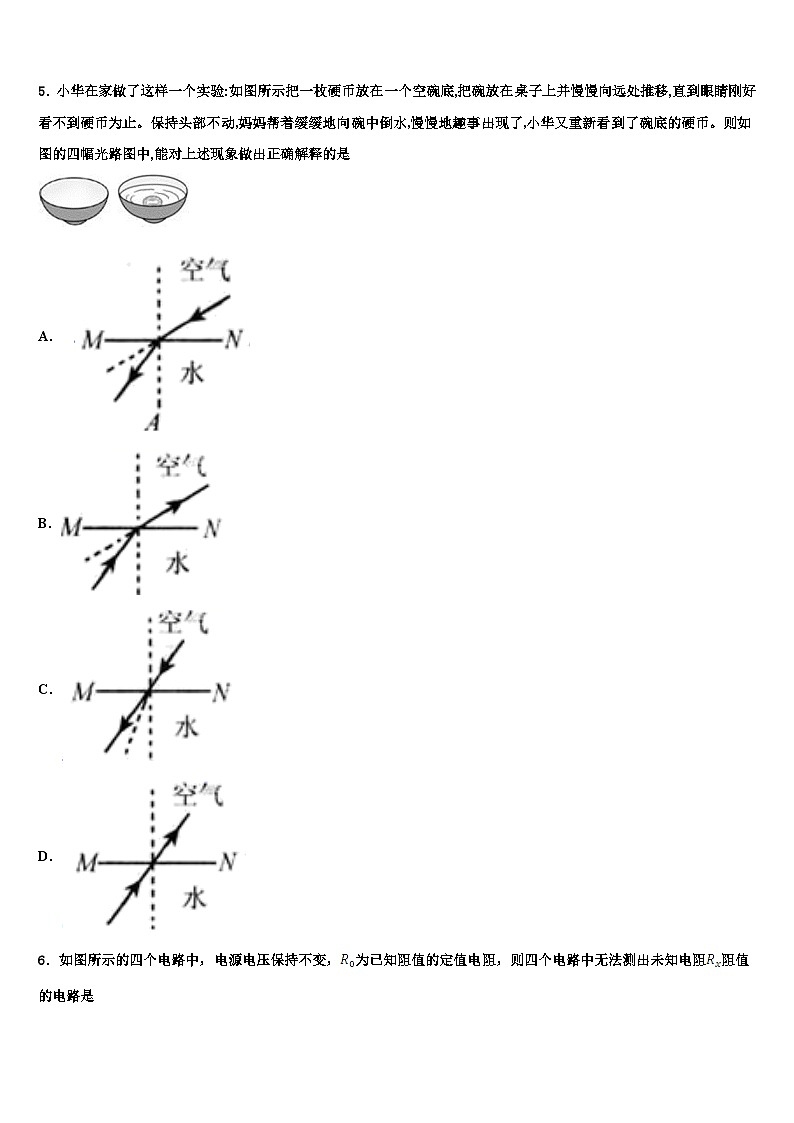

5．小华在家做了这样一个实验:如图所示把一枚硬币放在一个空碗底,把碗放在桌子上并慢慢向远处推移,直到眼睛刚好看不到硬币为止。保持头部不动,妈妈帮着缓缓地向碗中倒水,慢慢地趣事出现了,小华又重新看到了碗底的硬币。则如图的四幅光路图中,能对上述现象做出正确解释的是
A．
B．
C．
D．

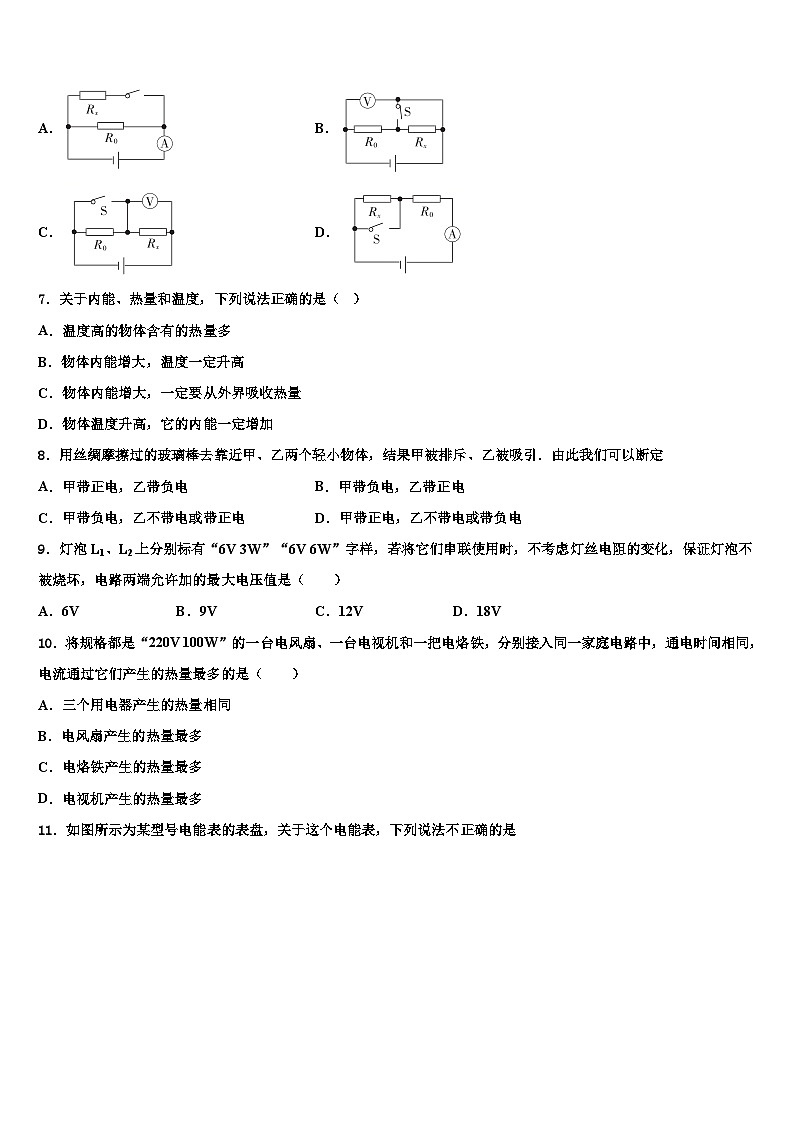

6．如图所示的四个电路中，电源电压保持不变，为已知阻值的定值电阻，则四个电路中无法测出未知电阻阻值的电路是
A．B．
C．D．
7．关于内能、热量和温度，下列说法正确的是（ ）
A．温度高的物体含有的热量多
B．物体内能增大，温度一定升高
C．物体内能增大，一定要从外界吸收热量
D．物体温度升高，它的内能一定增加
8．用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引．由此我们可以断定
A．甲带正电，乙带负电 B．甲带负电，乙带正电
C．甲带负电，乙不带电或带正电 D．甲带正电，乙不带电或带负电
9．灯泡L1、L2上分别标有“6V 3W”“6V 6W”字样，若将它们串联使用时，不考虑灯丝电阻的变化，保证灯泡不被烧坏，电路两端允许加的最大电压值是（ ）
A．6VB．9VC．12VD．18V
10．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁，分别接入同一家庭电路中，通电时间相同，电流通过它们产生的热量最多的是（ ）
A．三个用电器产生的热量相同
B．电风扇产生的热量最多
C．电烙铁产生的热量最多
D．电视机产生的热量最多
11．如图所示为某型号电能表的表盘，关于这个电能表，下列说法不正确的是
A．它是测量电功率的仪表
B．它当前的示数为2508.6J
C．在使用这个电能表的家庭电路中，每消耗lkW•h的电能，电能表的转盘转360转
D．在使用这个电能表的家庭电路中，同时使用的用电器总功率不应超过4400W
12．如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现Uac=3.0V，Uab=0 V，Ubc=3.0 V，则电路故障可能是：
A．灯L断路B．开关S断路
C．滑动变阻器R短路D．灯L短路或滑动变阻器R断路
13．小宣同学家里的照明电路中，自动空气开关突然自动断开（即跳闸现象），发生这种现象的原因可能是（ ）
A．电路中同时使用的用电器总功率过大B．电路中出现断路
C．电路中出现通路D．电路中总电阻过大
14．一颗铁质的小螺丝掉入细小狭长的小洞中，使用下列方案不能取出小螺丝的
A．B．C．D．
15．如图所示的用电器中，利用电流热效应工作的是（ ）
A．电视机
B．电暖气
C．电风扇
D．计算器
16．下图是小亮设计的家庭电路图,下列选项中正确的是
A．电路中丙灯和丁灯是串联的
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时,试电笔的氖管均不发光
17．如图是汽油机某冲程的示意图，下列说法正确的是
A．该冲程是做功冲程
B．这种汽油机对环境没有污染
C．此汽油机的效率可达100%
D．该冲程将机械能转化为内能
18．如图所示的电路中，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，电流表示数为I．下列判断正确的是（ ）
A．若U1＝U2，则R1＝R2B．若R1＝R2，则I1＝I2＝I
C．若 R1＜R2，则I1＞I2D．若R1＞R2，则U1＞U2
19．使用如图所示的插线板时发现：开关断开，指示灯不亮，插孔不能提供工作电压；开关闭合后，指示灯亮，插孔提供工作电压，此时即使指示灯损坏，插孔也能提供工作电压。图中符合插线板内线路及电源连接方式的是（ ）
A．B．
C．D．
20．如图所示，把重力为100 N的物体从底端匀速推到斜面顶端，斜面长为10 m，高为3m，实际推力为50N，则下列选项错误的是
A．推力做功为500J
B．克服物体重力做功为300J
C．斜面的机械效率为60%
D．物体与斜面之间的摩擦力为50N
21．如图所示的四种物品中,通常情况下属于导体的是
A．橡胶棒
B．塑料梳子
C．钢制饭勺
D．木制筷子
22．下面四组电阻分别并联以后总电阻最小的是( )
A．R1＝10 Ω R2＝100 ΩB．R1＝4 Ω R2＝40 Ω
C．R1＝20 Ω R2＝30 ΩD．R1＝12 Ω R2＝60 Ω
23．下列图中说明了电动机工作原理的是（ ）
A．B．C．D．
24．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是（ ）
A．1.8WB．0.2WC．0.4WD．0.6W
25．我国北方冬天家里都安装“暖气"通常用水作为传热物质，主要是因为水的
A．密度大B．密度小C．比热容大D．沸点高
26．关于家庭电路说法正确的是
A．空气开关“跳闸”一定是出现了短路
B．台灯的开关和灯泡是串联连接的
C．电能表是测量电功率的仪表
D．同时工作的用电器越多，总电阻越大
27．下列说法中正确的是
A．发电机的原理是利用磁场对电流的作用使线圈转动
B．只改变直流电动机的电流方向，直流电动机的转向仍然不变
C．热机的做功冲程把机械能转化为内能
D．四冲程内燃机的吸气、压缩、排气冲程是靠飞轮的惯性完成的
28．下列关于实验仪器的说法中，正确的是（ ）
A．测电笔可以检验家庭电路中是否有电流
B．电能表测家庭电路一段时间消耗的电能
C．验电器能检验物体所带电荷是正还是负
D．电阻箱能直接用来测量未知电阻的阻值
29．如图所示的各电路图中，电流表和电压表的连接都正确的是（ ）
A．B．
C．D．
30．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )
A．电灯L1断路B．电灯L2断路
C．电灯L1短路D．电灯L2短路
二、填空题（每空1分，共10题，20分）
31．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是___________联的，它上面闪烁的指示灯是具有___________性的发光二极管，侧面的条状小孔是为了防止___________对它造成的危害．
32．拆开图中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（用符号表示）各一个及连接导线．闭合开关，电动机顺时针转动，LED亮．将电动机一端连线断开，闭合开关，LED亮．
（1）在方框内画出玩具的电路图．
（____）
（2）把电动机断开的连线接回原处．将电源正、负极反接，闭合开关，电动机_____转动（选填“不”、“顺时针”或“逆时针”），LED_____（选填“亮”或“不亮”），原因是：它具有_____（选填“单向”或“双向”）导电性．
33．电阻R1=12Ω，R2=4Ω并联在同一电路中，则它们两端的电压之比为U1：U2=___，电流之比Il：I2=___，功率之比P1：P2=_____．
34．家庭电路中的火线和零线通常用______来辨别。室内使用的电灯如果增加一盏，家庭电路中的总电阻会______（增加/减小）。若线路连接处接触不良，该处电阻______（变大/变小），会造成局部过热而引起火灾；某室内的电能表表盘如图所示，其读数为______kW·h，室内所有用电器同时工作时的总功率不得超过______W，若家中只有热水器工作，经过30 s，电能表的转盘转了30转，则该热水器的功率是______W。
35．如图所示是某家用电子式电能表的表盘，现将铭牌上标有“220V 500W”的用电器单独接在家庭电路中工作3min，电能表指示灯闪烁了32次，则该用电器在这段时间内消耗的电能为__________kW•h，它的实际电功率是__________W。
36．如图所示，把电阻 R 接入电源电压为 6 V 的电路中，电流表示数是 0.3 A ，如果需要让电路中的电流增大到 0.8 A ，可以_____联一个_____Ω的电阻。
37．如图所示，用酒精灯给水加热一段时间后，观察到软木塞冲出试管口，木塞冲出过程中，水蒸气减小的内能_____ （选填“大于”、“等于”或“小于”）软木塞增加的机械能，这与热机的______冲程相似，某款四冲程汽油机的飞轮转速为2400r/min，则每1s活塞往复___次 。
38．用滑轮组将一个重为5N的物体匀速提升10cm，由图可知，绳端受到的拉力F为________N，绳端移动的距离s为________cm，滑轮组的机械效率η为________ .
39．随着人们生活水平的不断提高，汽车走进了很多家庭。小汽车的发动机是汽油机，汽油机工作时，将机械能转化为内能的是__________冲程。小汽车用汽油作燃料，但用水作为发动机的冷却剂，这是因为水与汽油相比___________大的原因。
40．质量相同的铁和铜，吸收相同的热量后，_____ 温度升高得高；若让它们降低相同的温度，_____放出的热量多．（C铁＞C铜）
三、实验题（每空1分，共2题，15分）
41．在研究性学习活动中，小美同学用如图所示的电路探究导体的电阻跟哪些因素有关，她选取了4根金属丝。其材料、规格如下表所示。
(1)金属丝代号为______的两根导线，是用来探究导体电阻与横截面积的关系；
(2)金属丝代号为______的两根导线，是用来探究导体电阻与材料的关系；
(3)金属丝代号为______的两根导线，是用来探究导体电阻与长度的关系；
(4)我们通过探究知道导体的电阻跟导体的横截面积、材料、长度有关；根据你所学的知识，导体的电阻还与______有关。
42．在探究“串联电路电压的规律”实验中：
（1）要用电压表测L2两端的电压，连接电路如图甲所示，图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（______）
（2） 他们在测量L2两端的电压时，发现电压表示数变为0，则电路故障可能是灯______断路 或灯_______短路。
四、计算题（每题10分，共2题，20分）
43．如图所示电路，电源电压18V恒定不变，小灯泡L标有“12V”的字样，滑动变阻器的规格为“50Ω 1A”，电流表量程“0~0.6A”，电压表量程“0~15V”。调节滑动变阻器滑片至某一位置时再闭合开关，小灯泡L恰好正常发光，此时电流2s内对小灯泡L做功12J，不考虑温度对灯丝电阻的影响。求：
（1）小灯泡L正常发光时的电流；
（2）小灯泡L正常发光时滑动变阻器接入电路的阻值；
（3）当滑动变阻器连入电路的电阻为36Ω时，灯泡的实际功率?
44．如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，电流表有示数为0.6A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V．求：
（1）电源的电压；
（2）电阻的阻值；
（3）滑动变阻器的最大阻值．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】霜是固态的小冰晶，是空气中的水蒸气遇冷形成的，属于凝华现象。故选A。
2、C
【详解】A、雾是空气中的水蒸气遇冷液化形成的小水珠，故A错误；
B、霜是空气中的水蒸气遇冷凝华形成的固态小冰晶，故B错误；
C、在地面洒水降温，这是利用了水的蒸发吸热，C正确；
D、夏天，在食品运输车里放些干冰降温，是利用干冰升华吸热，D错误．
3、D
【详解】动滑轮上绳子的有效股数n=2，由可得，物体上升的高度：，则物体移动的速度：，故A错误；所做的有用功：=100N×1m=100J，故B错误；拉力做的总功：=60N×2m=120J，动滑轮的机械效率：，故C错误；拉力F的功率：，故D正确．
4、A
【详解】A. 水蒸气由于急剧降温凝华成小冰晶，聚集成雪花。A项错误；故A项符合题意；
B. 阳光照暖了海洋，海水吸热蒸发成水蒸气上升到大气中。B项正确；故B不符合题意；
C. 高空中的水蒸气遇冷液化成小水滴，结成大水滴形成降雨。C项正确；故C不符合题意；
D. 冰雪熔化成水，和其它降水一样，汇入江河，最后流入大海D项正确；故D不符合题意。
5、B
【详解】根据光的折射定律可知，当光从水中斜射入空气中时，折射光线向远离法线方向偏折。
AC．当我们看水中物体时，物体所反射的光经水面折射后再进入到了我们的眼睛，才看清物体。故选项AC光的传播方向错误；
BD．光的传播方向正确，但D选项折射光线没有发生偏折，故D错误；只有选项B中光从水中斜射入空气中，光线向远离法线方向偏折，故B正确。
6、B
【解析】A．由电路图可知，开关S断开时，电路为R0的简单电路，电流表测通过R0的电流I0，则电源电压
U=I0R0；
开关S闭合时，R0与Rx并联，电流表测干路电流I，此时通过Rx的电流
Ix=I−I0，
由并联电路中各支路两端的电压相等可得未知电阻Rx阻值：
Rx=，
故A可行，不符合题意；
B．由电路图可知，开关S闭合时，电路为R0的简单电路，电压表测电源两端的电压U；当开关S断开时，R0与Rx串联，电压表仍测电源两端的电压U，无法测出Rx两端的电压，从而无法测出Rx的阻值，故B不可行，符合题意；
C．由电路图可知，开关S闭合时，电路为Rx的简单电路，电压表测电源两端的电压U；当开关S断开时，R0与Rx串联，电压表测Rx两端的电压Ux，由串联电路中总电压等于各分电压之和可得，R0两端的电压
U0=U−Ux，
由串联电路中各处的电流相等可得，电路中的电流
I==，
则
Rx==，
故C可行，不符合题意；
D．由电路图可知，开关S闭合时，电路为R0的简单电路，电流表测电路中的电流I1，则电源电压
U=I1R0；
当开关S断开时，R0与Rx串联，电流表测电路中的电流I2，则电路中的总电阻
R==，
由串联电路中总电阻等于各分电阻之和可得
Rx=R−R0=−R0，
故D可行，不符合题意。
7、D
【详解】A．热量是一个过程量，不能说物体含有多少热量，故A错误；
B．晶体在熔化的过程中吸热但温度不变，内能增加，故B错误；
C．物体的内能增加，可能从外界吸收了热量，也可能是外界物体对他做功，故C错误；
D．物体温度变化，内能必变化，温度升高，内能增加，故D正确。
故选D。
8、D
【详解】与丝绸摩擦过的玻璃棒带的电荷是正电荷，用它去靠近甲和乙，发现甲被排斥，乙被吸引，说明甲与玻璃棒带的是同种电荷，乙可能带负电荷、也可能不带电．
9、B
【详解】由可得，两灯泡的额定电流分别为
由可得，两灯泡的电阻分别为
两只灯泡串联使用时，由于串联电路中各处的电流相等，所以，为了使电路安全使用，电路中的最大电流
根据欧姆定律和串联电路中总电阻等于各分电阻之和可得：电路两端允许加的最大电压
故选B。
10、C
【详解】A．三个用电器的规格相同，通电时间相同，消耗的电能相同，但电流通过它们产生的热量不同，故A不符合题意；
B．三种用电器中，电风扇主要将电能转化为机械能，电视机将部分电能转化为光能，电烙铁将电能全部转化为热能，电流通过电烙铁产生的热量最多，故B不符合题意；
C．电风扇主要将电能转化为机械能，电视机将部分电能转化为光能，电烙铁将电能全部转化为热能，电流通过电烙铁产生的热量最多，故C符合题意；
D．电风扇主要将电能转化为机械能，电视机将部分电能转化为光能，电烙铁将电能全部转化为热能，电流通过电烙铁产生的热量最多，故D不符合题意。
故选C。
11、A
【详解】A.电能表是测量用电器消耗电能多少的仪表，不能直接测量电功率．此说法错误；
B.当前电能表的读数为2508.6kwh.此说法正确；
C.360r/kw⋅h，表示每消耗1kw⋅h的电能，电能表的转盘转360转．此说法正确；
D同时使用的用电器总功率不能超过P=UI=220V×20A=4400W，此说法正确．
故选A.
12、D
【解析】A．由题意可知，UAB=0V，由图示得，一定不是ab间断路，故错误；
B．如果开关S断路，则UAC=0V，与题意不符，故错误；
C．如果滑动变阻器R短路，则UBC=0V，与题意不符，故错误；
D．当灯 L 短路或滑动变阻器 R 断路时，都会出现题目中所描述的现象，故正确．
故选D
13、A
【详解】A．电路中同时使用的用电器总功率过大，电路总功率过大，会使电路电流过大，空气开关能自动断开，起到保险的作用，符合题意；
B．电路中出现开路，电路中没有电流，空气开关不会自动断开，不符合题意；
C．电路中出现通路，只要电路电流不是太大，空气开关不会自动断开，不符合题意；
D．电路中总电阻过大，电压不变，电流变小，空气开关不会自动断开，不符合题意。
故选A。
14、D
【解析】磁体具有吸引磁性物质的性质．同时磁性物质可以被磁体磁化，从而获得磁性．
【详解】A、图中磁体可以吸引小螺丝，可以取出，不合题意；
B、图中磁体可以吸引小螺丝，可以取出，不合题意；
C、图中铁棒可以被磁体磁化，从而具有磁性，能吸引小螺丝，可以取出，不合题意；
D、铜棒不是磁性物质，不能被磁化，无法吸引小螺丝，不能取出，符合题意．
故选D．
15、B
【详解】A．通电后，电视机是把电能转化为电视机影像的光能和喇叭的声能，不是利用电流热效应工作，A项不合题意；
B．通电后，电暖气是把电能转化为内能，这是利用电流热效应工作，选项B符合题意；
C．通电后，电风扇是把电能转化为扇叶的动能，不是利用电流热效应工作，C项不合题意；
D．通电后，计算器是把电能转化为显示屏上的光能和喇叭的声能，不是利用电流热效应工作，D项不合题意。
16、B
【详解】A．电路中丙灯和丁灯是独立工作、互不影响的，所以它们是并联的，故A错误；
B．火线直接进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全，故B正确；
C．对于两孔插座是：左零右火；据图可知，两孔插座接到了零线和地线之间；三孔插座的左孔接的是零线，上孔接的是地线，右孔接的是火线，故两孔插座连接错误，三孔插座的连接正确，故C错误；
D．图中M点位于火线上，所以试电笔接触M点，氖管发光，N点与零线连接，所以试电笔接触N点，氖管不发光，故D错误。
17、A
【详解】A．根据图示可知，两个气门都关闭，火花塞点火，活塞向下运动，气缸容积增大，因此是做功冲程，故A项正确；
B．汽油机排放出的SO2和CO2，污染环境，还会形成酸雨，故B项错误；
C．热机在工作时，总要克服机器零件间的摩擦做功，还有热量的散失，导致热机的热效率总小于1（100%），故C项错误；
D．在做功冲程中是将内能转化为机械能，故D项错误。
18、C
【分析】分析两电阻的连接方式，由并联电路的电压特点分析两电阻电压关系；由欧姆定律分析通过两电阻的电流关系．
【详解】由图可知，电阻R1、R2并联在电路中，电流表测干路电流；
A、并联电路中各支路两端电压与电源电压相等，U1=U2=U，但电阻不一定相等，故A错误；
B、若R1=R2，且U1=U2，由可知I1=I2；并联电路干路的电流等于各支路电流之和，即I=I1+I2，所以I1=I2≠I，故B错误；
C、由并联电路的特点可得U1=U2，若R1＜R2，由可知I1＞I2，故C正确；
D、若R1＞R2，并联电路各个支路的电压相等，即U1=U2，故D错误．
故选C．
19、D
【详解】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。
故选D。
20、D
【详解】A．推力做功
W总=Fs=50N×10m=500J，
故A正确，不符合题意；
B．克服物体重力做功
W有=Gh=100 N×3m=300J，
故B正确，不符合题意；
C．斜面的机械效率为
η==60%，
故C正确，不符合题意；
D．额外功
W额=W总-W有=500J-300J=200J，
物体与斜面之间的摩擦力
f==20N，
故D错误，符合题意。
21、C
【详解】在通常情况下橡胶棒、塑料梳子、木制筷子都是绝缘体，钢制饭勺是导体。故选C。
22、B
【解析】解答：∵＝+∴R＝，∴A、RA＝≈9Ω；
B. RB＝≈3.6Ω；C. RC＝＝12Ω；D. RD＝＝10Ω；故选B.
23、B
【详解】A．如图是奥斯特实验，反映通电导体周围存在磁场，故A不符合题意．
B．通电导体在磁场中受力运动，是电动机的工作原理，故B符合题意；
C．如图是说明闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流，即电磁感应现象，故C不符合题意；
D．如图是磁极间的相互作用，故D不符合题意。
24、B
【详解】对R1来说，当两端的电压为6V时，对应电流为0.15A，所以
对R2来说，当两端的电压为6V时，对应电流为0.3A，所以
所以当两电阻串联时，电路电流为
则用电器R2的实际功率是
故选B。
25、C
【详解】因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，取暖效果好，所以暖气装置中用水来供热。 故选C。
26、B
【解析】A、空气开关都会发生跳闸现象，也有可能是用电器的总功率过大，故A错误；
B、开关应与被控制的台灯串联，故B正确；
C、电能表是测量电路中消耗电能的仪表，故C错误；
D、家庭电路中用电器之间是并联的，由并联电路的电阻特点可知，同时工作的用电器越多，总电阻越小，故D错误。
故选：B。
27、D
【详解】A．发电机的原理是电磁感应，电动机的原理是利用磁场对电流的作用使线圈转动，故A错；
B．当只改变直流电动机的电流方向时，直流电动机的转向要发生改变，故B错；
C．做功冲程是把内转化为机械能的，故C错；
D．四个冲程中只有做功冲程对外做功，其它三个冲程是依靠飞轮的惯性完成的，故D正确；
应选D。
28、B
【详解】A．测电笔是用来辨别火线和零线的装置，故A错误；
B．电能表是用来测量电功或（电能）的仪表，故B正确；
C．验电器的制作原理是同种电荷相互排斥，验电器能够检验物体是否带电，不能检验物体所带电荷是正还是负，故C错误；
D．电阻箱是变阻器的一种不能直接测量未知电阻的阻值，故D错误。
29、B
【详解】A．由于图中电流表与电阻并联，故A错误；
B．图中电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，故B正确；
C．由于图中电压表与电阻串联，故C错误；
D．图中电流表与电阻串联，电压表与电阻并联，但是电流表的正负接线柱接反了，故D错误。
30、A
【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．
【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；
B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；
C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；
D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；
故选A。
二、填空题（每空1分，共10题，20分）
31、并 单向导电 电热
【详解】路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，并且各电脑之间互不影响，因此各接口之间为并联连接；LED灯是由半导体材料制成的,它具有单向导电性；工作时间长了，外壳发烫，是电能转化成了内能，为了防止电热对它造成的危害，侧面设计了条状小孔．
32、逆时针不亮单向
【详解】（1）根据题意知道，断开电动机，LED灯还能亮，即电动机和LED互不影响，是并联关系，且开关位于干路，电路图如图：
（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，则应是电动机逆时针转动，但LED不亮，因为二极管具有单向导电性．
【点睛】
本题考查的是串并联电路的设计和二极管的单向导电性，注意电源的正负极不可接反．
33、1：1 1：3 1：3
【解析】解：R1、R2并联时，
并联电路中各支路两端的电压相等，
它们两端的电压之比U1：U2=1：1，
根据欧姆定律可得，通过它们电流值比：====．
根据P=UI得：===．
点睛：本题考查了并联电路的电压特点、功率公式以及欧姆定律的应用．两电阻并联时，根据并联电路的电压特点可知它们两端的电压之比，根据欧姆定律求出通过它们的电流之比，根据P=UI得出功率之比．
34、测电笔 减小 变大 18.5 4400 1200
【详解】[1]人们常用测电笔辨别家庭电路中的火线和零线；
[2]家庭电路中用电器是并联的，室内使用的电灯如果增加一盏，支路增多，相当于增加导体的横截面积，并联总电阻越小；
[3]电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；线路连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，接触处温度升高，使接触处的电阻进一步变大，产生更多的热量，使温度迅速升高，温度过高容易引发火灾；
[4]电能表的最后一位是小数，可以看出电能表的示数为18.5kW·h；
[5]由电能表的参数可知，20A表示电能表短时间允许通过的最大电流是20A，所有用电器同时工作时的最大总功率为：
P最大=UI最大=220V×20A=4400W；
[6]电能表的转盘转了30r消耗的电能：
W=kW·h =0.01 kW·h，
该热水器的功率
P==1.2kW=1200W。
35、0.02 400
【详解】[1]1600imp/(kWh)表示每消耗1kWh的电能，指示灯闪烁1600次，电能表指示灯闪烁32次，则该用电器在这段时间内消耗的电能
W=kWh=0.02 kWh
[2]该用电器的实际电功率
P===0.4 kW=400W
36、并 12
【详解】[1]因为电路中电流变大，即总电阻变小，所以需要并联电阻；
[2]由于并联电路中各支路互不影响，并且干路电流等于各支路电流之和，因此增加支路中的电流：
I=0.8A−0.3A=0.5A，
故并联电阻的阻值：
R′===12Ω。
37、大于 做功 40
【详解】[1][2]水蒸气对软木塞做功，水蒸气的内能减小，水蒸气的内能转化为软木塞的机械能，由于存在热量的散失，故水蒸气减少的内能大于软木塞增加的机械能；该过程与热机的做功冲程能量转化相同。
[3]四冲程汽油机的飞轮转速为
2400r/min=40r/s，
因为汽油机在1个工作循环中飞轮转2圈，活塞往复2次，完成四个冲程，做功1次，所以，1s内飞轮转40圈，活塞往复40次。
38、2 30 83.3%
【详解】由图中弹簧测力计指示可知f为2N；承担物重的绳子股数n，则绳端移动的距离
；
根据题意知
h=10cm，n=3段，
故
s= 3×10cm=30cm；
根据题意知
F=2N， G物=5N，
由机械效率计算和可得：
G动=1N,
再代入得：
η= 83%
39、压缩 比热容
【详解】[1]压缩冲程活塞向上运动，压缩燃料混合物对其做功，所以将机械能转化为内能；
[2]因为水的比热容较大，质量相同的水和其它物质，升高相同的温度，水吸收更多的热量，所以用水作为汽车发动机的冷却剂。
40、铜；铁
【解析】试题分析：（1）由吸热公式Q吸=cm△t可知，质量相同的不同物质，吸收相同的热量，比热容大的温度升高少，比热容小的温度升高多；
（2）由放热公式Q放=cm△t可知，质量相同的不同物质，降低相同的温度，比热容大的放出的热量多，比热容小的放出的热量少．
解：（1）铜的比热容比铁的比热容小，质量相同的它们吸收相同的热量，由Q吸=cm△t可知，则铜块升高的温度高；
（2）铜的比热容比铁的比热容小．质量相同的铜块和铁块降低相同的温度，由Q吸=cm△t可知，铁块放出的热量多．
故答案为铜；铁．
点评：本题考查了学生对吸热公式Q吸=cm△t和放热公式Q放=cm△t掌握和运用，理解并记住：质量相同的不同物质，吸收或放出相同的热量，比热容大的物体温度变化小；变化相同的温度，比热容大的物体吸收或放出的热量多．
三、实验题（每空1分，共2题，15分）
41、①② ②④ ①③ 温度
【详解】(1)[1]探究导体电阻与横截面积的关系，要保持材料、长度都相同，横截面积不同，由数据知：需要选择①②进行实验。
(2)[2]探究导体电阻与材料的关系，要保持长度、横截面积都相同，材料不同，由数据知：需要选择②④进行实验。
(3)[3]探究导体电阻与长度的关系，要保持材料、横截面积都相同，长度不同，由数据知：需要选择①③进行实验。
(4)[4]导体的电阻跟导体的横截面积、材料、长度有关；导体的电阻还与温度有关。
42、见解析 L1 L2
【详解】(1)[1]图中两灯泡相当于并联，且电压表与灯泡L1串联了，电压表应该与灯泡L2并联，应将L2接开关的导线改接到L1的右端接线柱上(或电压表的负接线柱上)，如图所示：
(2)[2][3]电压表示数为零，说明L2两端没有电压，可能是由于L1断路或L2短路。
四、计算题（每题10分，共2题，20分）
43、（1）0.5A（2）12Ω；（3）2.16W
【解析】(1)由电路图知道，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流。由于灯泡正常发光时的电压UL =12V，t=2s时电流对小灯泡做的功是WL =12J，由知道，小灯泡L正常发光时的电流是：
；
由知道，灯泡的电阻是：
；
(2)由于电源电压18V恒定不变，小灯泡L正常发光时，两端的电压是12V，由串联电路电压的特点知道，滑动变阻器两端的电压是：
U滑=U-U灯额=18V-12V=6V，
又因为小灯泡L正常发光时的电流是0.5A，由欧姆定律知道，此时滑动变阻器接入电路的电阻是：
；
(3) 由知道，滑动变阻器连入电路的电阻为36Ω时，电路的电流是：
，
由知道，灯泡的实际功率是：
。
答：(1)小灯泡L正常发光时的电流为0.5A；
(2)小灯泡L正常发光时滑动变阻器接入电路的阻值是12Ω；
(3)当滑动变阻器连入电路的电阻为36Ω时，灯泡的实际功率2.16W。
44、（1）电源的电压为6V；
（2）电阻R0的阻值为6Ω；
（3）滑动变阻器的最大阻值为12Ω．
【分析】（1）将滑动变阻器的滑片P移向M端时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，根据电压表的示数可知电源的电压；
（2）根据欧姆定律求出电阻R0的阻值；
（3）滑片P移到N端时，滑动变阻器R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出滑动变阻器的最大阻值．
【详解】（1）将滑动变阻器的滑片P移向M端时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，由电压表的示数可知，电源的电压U=6V；
（2）电阻R0的阻值：；
（3）滑片P移到N端时，滑动变阻器R的最大阻值与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，串联电路中总电压等于各分电压之和，滑动变阻器两端的电压：UR=U-U0=6V-2V=4V，串联电路中各处的电流相等，电路中的电流：，即，解得：R=12Ω．
答：（1）电源的电压为6V；
（2）电阻R0的阻值为6Ω；
（3）滑动变阻器的最大阻值为12Ω．
金属丝代号
材料
长度L/m
横截面积S/mm2
①
镍铬合金
1.0
0.2
②
镍铬合金
1.0
0.4
③
镍铬合金
1.5
0.2
④
锰铜合金
1.0
0.4
