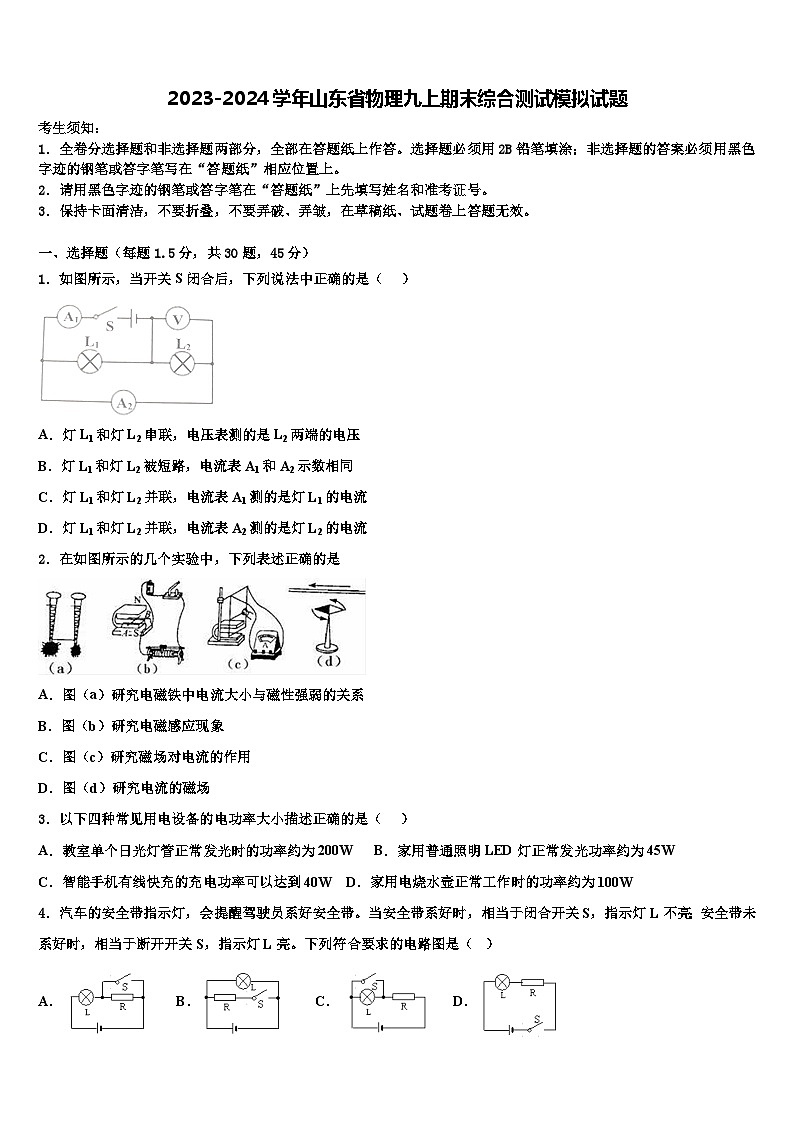

2023-2024学年山东省物理九上期末综合测试模拟试题

这是一份2023-2024学年山东省物理九上期末综合测试模拟试题，共23页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，当开关S闭合后，下列说法中正确的是（ ）
A．灯L1和灯L2串联，电压表测的是L2两端的电压
B．灯L1和灯L2被短路，电流表A1和A2示数相同
C．灯L1和灯L2并联，电流表A1测的是灯L1的电流
D．灯L1和灯L2并联，电流表A2测的是灯L2的电流
2．在如图所示的几个实验中，下列表述正确的是
A．图（a）研究电磁铁中电流大小与磁性强弱的关系
B．图（b）研究电磁感应现象
C．图（c）研究磁场对电流的作用
D．图（d）研究电流的磁场
3．以下四种常见用电设备的电功率大小描述正确的是（ ）
A．教室单个日光灯管正常发光时的功率约为200WB．家用普通照明LED灯正常发光功率约为45W
C．智能手机有线快充的充电功率可以达到40WD．家用电烧水壸正常工作时的功率约为100W
4．汽车的安全带指示灯，会提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关S，指示灯L不亮；安全带未系好时，相当于断开开关S，指示灯L亮。下列符合要求的电路图是（ ）
A．B．C．D．
5．2019年10月国庆大阅兵中无人侦察机-8首次公开亮相，下来说法正确的是（ ）
A．无人侦察机-8在飞行时，机翼上方空气流速小，压强大
B．飞机返回机场，着陆后受到惯性作用飞机还要向前滑行一段距离才能停下
C．飞机喷气发动机对空气的作用力一定与空气对发动机的力一样大
D．无人侦察机质量1.5t，在空中飞行时受到的重力的为1500N
6．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3VB．2.5VC．3.8VD．6.3V
7．下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（ ）
A．B．C．D．
8．下列实例中与“水的比热容较大”这一特性无关的是（ ）
A．让热水流过散热器供暖B．夏天在房间内洒水降温
C．沿海地区昼夜温差较小D．用循环水冷却汽车发动机
9．要改变电磁感应中感应电流的方向，以下方法正确的是（ ）
A．改变导体切割磁感线的方向
B．改变导体切割磁感线的速度
C．改变导体的粗细
D．改变导体所处磁场的强弱
10．春天时节，百花飘香，这是扩散现象关于扩散现象，下列说法错误的是
A．温度越高，扩散进行得越快
B．扩散现象说明了分子在不停地做无规则运动
C．扩散现象在气体、液体和固体中都能发生
D．在太空中，扩散现象将消失

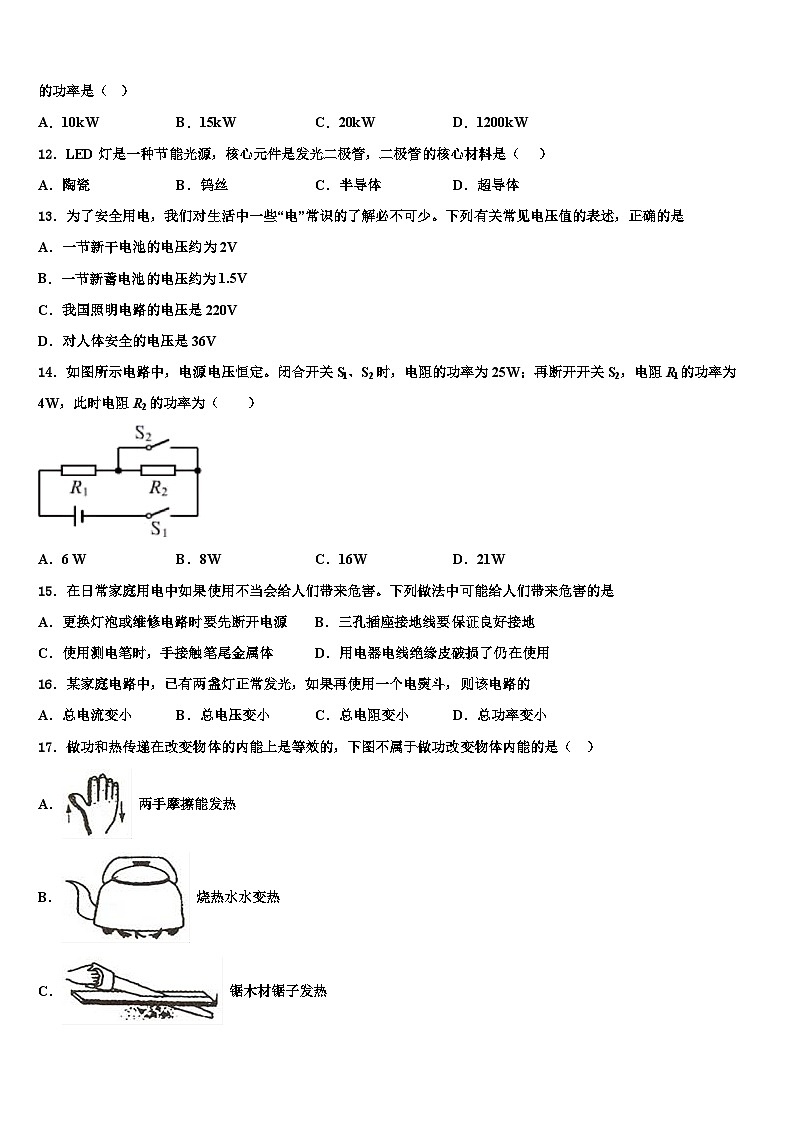

11．一台单缸四冲程汽油机，它的飞轮转速是800r/min，做功冲程中燃气推动活塞一次做功1500J，那么这台汽油机的功率是（ ）
A．10kWB．15kWC．20kWD．1200kW
12．LED灯是一种节能光源，核心元件是发光二极管，二极管的核心材料是（ ）
A．陶瓷B．钨丝C．半导体D．超导体
13．为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，正确的是
A．一节新干电池的电压约为2V
B．一节新蓄电池的电压约为1.5V
C．我国照明电路的电压是220V
D．对人体安全的电压是36V
14．如图所示电路中，电源电压恒定。闭合开关Sl、S2时，电阻的功率为25W；再断开开关S2，电阻Rl的功率为4W，此时电阻R2的功率为（ ）
A．6 WB．8WC．16WD．21W
15．在日常家庭用电中如果使用不当会给人们带来危害。下列做法中可能给人们带来危害的是
A．更换灯泡或维修电路时要先断开电源B．三孔插座接地线要保证良好接地
C．使用测电笔时，手接触笔尾金属体D．用电器电线绝缘皮破损了仍在使用
16．某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的
A．总电流变小B．总电压变小C．总电阻变小D．总功率变小
17．做功和热传递在改变物体的内能上是等效的，下图不属于做功改变物体内能的是（ ）
A． 两手摩擦能发热
B． 烧热水水变热
C． 锯木材锯子发热
D．钻木取火
18．以下物体利用绝缘材料制作的是（ ）
A．保险丝
B．闸刀开关的把手部分
C．电炉中的发热丝
D．高压输电线
19．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当会给我们带来危害，下列做法符合安全用电要求的是（ ）
A．多个大功率用电器使用同一个插座
B．断开电源后，再更换灯泡
C．使用试电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用钢丝代替保险丝
20．东海温泉是江苏省著名的旅游景点，其中露天温泉是人们特别喜爱的一种休闲方式，下列对于冬季露天温泉的一些描述中正确的是（ ）
A．温泉泳池上方的大量“白气”是汽化形成的
B．雪花飘落到池水中立刻消失，这是升华现象
C．人从温泉池中出来时觉得冷是因为皮肤表面的水蒸发吸热导致的
D．泳池边的树枝上有大量“白霜”是水蒸气凝固形成的
21．用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读数时却按照“0～3安”的量程读成了2.4安，那么实际测得的电流应该是（ ）
A．2.4安B．0.48安C．0.36安D．0.24安
22．如图所示的事例中，属于用热传递的方法改变物体内能的是
A． 两手摩擦能发热B． 烧水水变热
C． 锯木材锯子发热D．钻木取火
23．如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1/I的图象．则定值电阻R1与电源电压U的大小分别为
A．5Ω 30VB．5Ω 2.5VC．10Ω 20VD．10Ω 10V
24．如图电路中，开关S闭合后，电源被短路的是
A．B．C．D．
25．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象，下列结论与图象相符的是
A．电阻一定时，电流与电压成正比
B．电阻一定时，电压与电流成正比
C．电压一定时，电流与电阻成反比
D．电压一定时，电阻与电流成反比
26．如图所示的电路中，电源电压恒定不变，当开关S闭合时
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
27．在如图所示的四幅图中，对其认识或描述正确的是
A．甲图是电磁感应实验，说明通电导体周围存在磁场
B．乙图表示地磁场，它的磁感线由地理北极发出回到地理南极
C．丙图开关闭合后导体运动，说明电能可以转化为机械能
D．丁图是电动机原理，磁铁左右移动时电流表指针会摆动
28．（福建省福州市2015年中考物理试题）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
29．同学们在石峰公园进行登山比赛．如果规定功率最大者获胜，那么最后胜出者一定是
A．体重最大的一个 B．时间最短的一个 C．做功最快的一个 D．速度最大的一个
30．将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是
A．L1与L2灯丝电阻之比为1：2
B．L1灯与L2灯实际功率之比为1：2
C．两灯均不能正常发光，灯L2更亮些
D．两灯消耗的总功率为2W
二、填空题（每空1分，共10题，20分）
31．根据实验现象，完成问题：
（1）如图甲所示，红墨水在热水中比在冷水中扩散得_______（选填“快”或“慢”），由此说明物体内能的大小与物体的_______有关．
（2）如图乙所示，用酒精灯加热试管中的水，当水沸腾后，塞子被试管内的水蒸气推出，此现象相当于四冲程汽油机的_______冲程．
（3）如图丙所示是笔记本电脑的三脚插头，该三脚插头的脚_______（选填“A”、“B”或“C”）与笔记本电脑的金属外壳相连，插头插入三孔插座后，以防外壳带电对人造成伤害．
32．小光同学在操场上练习爬杆，当他从竿的顶端滑下时，感到竿烫手，说明竿的内能________（“增大”、“不变”或“减少”），这是通过_________的方法使竿的内能改变的．
33．用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点．如图甲所示是一个定值电阻R和一个LED灯的电流与其两端电压关系的图象．
(1)观察图象可知，R的阻值为__________Ω．
(2)如图乙所示，将LED灯与R串联在电路中，若LED灯的电功率为0.06W，则R中的电流为_____A，电路的总功率为_______W．
34．客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光（如图所示）．已知家庭电路电压为220V，每只灯工作时电阻为1100Ω，则此时通过开关的电流为_____A，不亮的那一盏灯_____（选填：断路、被短接）了．
35．在图中，已知静止在通电螺旋管左端小磁针N极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“＋”“－”号标出电源的正负极。
（________）（________）
36．在四川邛徕窑遗址中出土了一种唐朝“省油灯”．这种省油灯的灯盏是铜质的，在灯盏下增加了一层夹层，又叫夹层灯．夹层留一小孔，可以从小孔向夹层中加水．灯点燃后，热会由灯盏通过__________方式使油的内能增加，温度升高，增加耗油量．在夹层中加水，降低油温，达到省油的目的，这是利用水的________________较大的特性．
37．款电热水壶工作时有两挡，分别是加热挡和保温挡．其工作原理如图所示（虚线框内为电热水壶的发热部位），已知R1＝44Ω，R2＝2156Ω．当开关S置于_____（选填“1”或“2”）时，电热水壶处于加热挡，它的功率是_____kW．
38．如图将电源、电流表、电压表三个元件的符号填入下图的虚线框内，使电路补充完整。并且当开关S闭合后，电流方向如图所示，向左移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。则中间虚线框内应填入的原件是____。下图的虚线框内填入三个元件符号，所作的图是_____。
39．在如图所示的电路中，电源电压保持不变，电阻R1＝0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为_____。
40．如图所示为某型“无人机”，它有4个旋翼，可通过无线电操控，实现无人航拍．
（1）无人机的一个旋翼的电动机额定功率为30W额定电压为15V，此电动机正常工作时，通过的电流为_____A．
（2）该机所用电池的参数为输出电压15V、容量5000mA•h，它能够提供的电能是_____J；若电能的80%用于飞行，飞行时的实际功率为100W，则该机最多能飞行时间_____．
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡的电功率”实验中，电源电压恒为6V，小灯泡的额定电压为2.5V（阻值约为8Ω），滑动变阻器的最大阻值为20Ω。
(1)请用笔画线代替导线，将图甲中的实物电路连接完整，要求滑片向左滑动灯泡变亮。
（____）
(2)正确连接好电路后，闭合开关，发现灯泡刚亮了一下，就熄灭了，初步判断灯丝烧断。若是灯丝烧断了，则出现的现象是电流表_____示数（选填“有”或“无”），电压表_____示数（选填“有”或“无”）。造成灯丝烧断的原因可能是_____。
(3)更换灯泡后，闭合开关，移动滑动变阻器滑片到某处时，电压表的示数为2V，为了测量小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）端移动，使电压表示数为2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为_____W。
42．如图甲、乙是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气．
（1）实验中，用_____反映密闭空气温度的变化
（2）图甲可探究电流产生的热量与_____的关系，通电一段时间后，_____（选填“左支“右”）侧容器中电阻产生的热量多．
（3）乙装置中的电阻R3的作用主要是_____．
（4）如果乙装置中R3发生了断路，在通电时问相间的情况下，与R3未发生了断路之前相比较，左侧U型管中液面的高度差将_____（选填“变大变小”或“不变”）
（5）生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用上面图_____（选填“甲”或“乙”）的实验结论来解释．
四、计算题（每题10分，共2题，20分）
43．如图所示，小灯泡上标有“6V 3W”字样，滑动变阻器R2的最大阻值是10Ω，电源电压为8V，闭合开关S，调节滑动变阻器的滑片改变R2的阻值。（灯泡的电阻不变）求：
(1)电流表的示数为多少时小灯泡恰好正常发光？
(2)此时滑动变阻器接入电路的电阻值为多少欧？
(3)若滑动变阻器的滑片滑到最右端，通电2min，电流通过电阻R2做的功是多少？
44．为了足不出户就能吃到美味的火锅，小明家新买了一台电火锅，铭牌上标有“加热功率：1100W，保温功率：110W”的字样，如图是其加热部分的简化电路图，S为加热保温切换开关（不计温度对电阻的影响），求：
(1)加热状态工作10min消耗的电能；
(2)R1的阻值；
(3)保温状态时R2的电功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【分析】根据串、并联电路的特点判断两灯泡的连接方式，然后根据电流表和电压表的正确使用确定电压表和电流表的测量对象。
【详解】由电路图可知，两灯泡并联，电压表V即测量灯L2两端的电压，又测量灯L1两端的电压，还可以测量电源的电压，电流表A1测量干路电流，电流表A2测量通过L2的电流。故选D。
【点睛】
本题考查串并联电路的辨别以及电压表和电流表的正确使用，这类题目一般可以根据电流流向法进行解答。
2、D
【详解】A. a图通电后，两电磁铁串联，所以电流相等，两电磁铁都可以吸引小铁钉，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，故A说法错误，不符合题意；B. b图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，故B说法错误，不符合题意；C. c图中导体棒在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，故C说法错误，不符合题意；D. 放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体中产生了感应电流，即演示了电流的磁效应，故D说法正确，符合题意；故选D.
【点睛】
A、要解决此题，需要掌握影响电磁铁磁性强弱的因素．知道电磁铁的磁性与电流的大小和线圈匝数有关．B、要解决此题，需要知道通电导体在磁场中受力的作用．C、要解决此题，需要掌握电磁感应现象．闭合电路的部分导体在磁场中做切割磁感线运动，在电路中产生感应电流．D、要解决此题，需要掌握奥斯特实验，知道电流周围存在磁场．
3、C
【详解】A．教室单个日光灯管正常发光时的功率约为40W，故A错误；
B．家用普通照明LED灯正常发光功率约为1015W，故B错误；
C．快速充电器输出电压U=10V，电流I=4A，则充电器在快速充电时输出功率：
P=UI=10V×4A=40W，
故C正确；
D．家用电烧水壸正常工作时的功率约为1000W，故D错误。
4、C
【详解】AB．开关S闭合不闭合，灯L都亮。故AB错误；
C．当S闭合时，灯L被短路不亮，当S断开时，灯L亮。故C正确；
D．当S闭合时，灯L亮，当S断开时，灯L不亮。故D错误。
故选C。
5、C
【详解】A．由于机翼设计成上凸下平，则相同时间空气经过上表面的路程比下表面较长，所以，空气经过上表面的速度比下表面的大，而流速大的地方压强小，故A错误；
B．飞机关闭发动机仍向前滑行一段距离，是因为本身具有惯性，而不是受到惯性的作用，故B错误；
C．飞机喷气发动机对空气的作用力与空气对发动机的力，是一对相互作用力，它们大小一定相等，故C正确；
D．无人侦察机质量1.5t，由 知道，受到的重力是：
故D错误。
6、D
【详解】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路总电压等于各部分两端电压之和，因此V3的示数为：
3.8V+2.5V＝6.3V．
7、B
【详解】A．同种正电荷之间应相互排斥，两球应该远离，故A不符合题意；
B．正、负异种电荷之间应相互吸引，两球相互靠近，故B符合题意；
C．同种负电荷之间应相互排斥，两球应该远离，故C不符合题意；
D．正、负异种电荷之间应相互吸引，两球应该相互靠近，故D不符合题意。
故选B。
8、B
【详解】A．由于水的比热容大，即相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以，让流动的热水流过散热器取暖，是利用了水的比热容较大，故A不符合题意；
B．炎热的夏天，在室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，使人感到凉爽，不是利用水的比热容大的特点，故B符合题意；
C．由于水的比热容大于沙石的比热容，相同质量的水和砂石吸收或放出相同的热量，水的温度升高或降低的温度少，所以，沿海地区昼夜温差比内陆地区小，故C不符合题意；
D．由于水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以，汽车发动机用循环水冷却，故D不符合题意。
9、A
【解析】思路分析：
试题点评：本试题考查的是学生
10、D
【解析】A．温度越高，分子运动的越快，扩散越快，故A正确，不符合题意；
B．扩散现象是由物质分子无规则运动产生的，故B正确，不符合题意；
C．一切物体的分子都在不停的做无规则运动，所以在气体、液体和固体中都能发生扩散运动，故C正确，不符合题意；
D．在太空中，物质的分子仍然会运动，所以扩散现象不会消失，故D错误，符合题意。
11、A
【详解】由题意可以知道飞轮转动两转，完成一个工作循环，对外做功一次，那么飞轮转动800转时，做功大小为
可得；
那么这台汽油机的功率是
故选A．
12、C
【详解】制作二极管的主要材料是半导体材料，常用的有：硅、锗等材料。
故选C。
13、C
【详解】A．每一节新干电池电压是1.5V，此项错误；
B．一节新蓄电池的电压约为2V，此项错误；
C．我国照明电路的电压是220V，此项正确；
D．对人体安全的电压是不高于36V，此项错误。
14、A
【详解】闭合开关S1、S2时，电路中只有电阻R1在工作，所以此时R1两端的电压等于电源电压，根据有
=25W
当断开开关S2之后，R1和R2串联在电路中，这时设R1两端的电压为U1，根据串联电路中电压的特点可知，R2两端的电压U2=U电源− U1，则有
=4W
所以
==
所以=，R2两端的电压U2=U电源− U1=，两者串联，所以通过两个电阻的电流相同，根据，I相同，所以这时两电阻的电功率之比等于两电阻两端电压之比，所以
=
因为=4W，所以P2=6W，故选A。
15、D
【详解】A．更换灯泡或维修电路时要先断开电源，以免发生触电，故A不符合题意；
B．三孔插座接地线是为了消除用电器外壳漏电带来的危害，则一定要保证良好接地，故B不符合题意；
C．使用测电笔时，手应该接触笔尾金属体，与大地形成闭合回路，使测电笔能够正常工作，故C不符合题意；
D．用电器电线绝缘皮破损了，有漏电的危险，不能继续使用，会给人带来危害，故D符合题意。
16、C
【解析】家庭电路中各用电器并联，则由并联电路的特点可知哪一个量发生了变化。
【详解】A．由并联电路的规律可知，总电流等于两盏灯中电流加上电熨斗中的电流，故电流变大，故A错误；
B．使用电熨斗时应并联在电路中，则电熨斗上的电压为220V，即电路中电压不变，故B错误；
C．由欧姆定律的变形公式R＝可知，电路中的总电阻变小，故C正确；
D．由P＝UI可知，电路中的总功率变大，故D错误；
故选：C。
17、B
【详解】A．两手互相摩擦时手发热，是由于克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，不符合题意；
B．在烧开水，利用火焰直接加热，使物体的温度升高，是通过热传递的方式改变物体内能，符合题意；
C．锯木头木头发热，机械能转化为内能，属于做功改变物体的内能，不符合题意；
D．钻木取火，克服摩擦力做功，属于做功改变物体的内能，不符合题意。
故选B。
18、B
【详解】物体根据物体的导电性：分为导体、半导体和绝缘体。保险丝、电炉的发热丝、高压输电线，都需要有电流通过，是导体，而闸刀开关的把手部分，应是绝缘体，防止触电。
故选B。
19、B
【解析】A．多个大功率用电器使用同一个插座，那么流过这插座的电流会很大，会损坏插座，这不符合安全用电要求，A项不合题意；
B．断开电源后，再更换灯泡，这样可以防止人体触电事故，这符合安全用电要求，选项B符合要求；
C．使用试电笔时，手直接接触它的笔尖，这样有可能过大的电流从笔尖流过人体，会发生触电事故，这不符合安全用电要求，C项不合题意；
D．家庭电路保险丝断了，用钢丝代替保险丝，这种做法不合适，钢丝熔点较高，不易熔断，这不符合安全用电要求，D项不合题意
20、C
【详解】A．温泉泳池上方的大量“白气”是水蒸气液化形成的小水珠，不是汽化，A错误；
B．雪花飘落到池水中，会吸收热量，熔化成水，这是熔化现象，不是升华现象，B错误；
C．人从温泉池中出来时觉得冷是因为皮肤表面的水蒸发吸热导致的，C正确；
D．泳池边的树枝上有大量“白霜”是水蒸气放出热量凝华形成的，不是凝固，D错误。
故选C。
21、B
【详解】由于电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍，若电流表使用“0～0.6A”的量程时，按照“0～3安”的量程读成了2.4A，则正确读数应是2.4A的，即0.48A，故选B。
22、B
【解析】改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化；热传递实质是热量从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分；两手摩擦时，克服摩擦力做功，是做功改变内能，故A不符合题意；用火烧水时，水从火吸热，使水的内能增加、温度升高，是热传递改变物体的内能，故B符合题意；锯木材时，是克服摩擦做功，是做功改变物体内能，故C不符合题意；钻木取火，是克服摩擦对木头做功，使得木头的内能增加，是做功改变内能，故D不符合题意，故选B。
23、B
【详解】由电路图可知，R1与R2串联，电流表测电路中的电流，由图乙可知，当R2＝0Ω时，
＝2A﹣1，
则电路中的电流：
I1＝0.5A，
此时只有R1接入电路，则由I＝可得，电源的电压：
U＝I1R1＝0.5A×R1，﹣﹣﹣﹣﹣﹣①,
当R2＝10Ω时，
＝6A﹣1，
则电路中的电流：
I2＝A，
因串联电路中总电阻等于各分电阻之和，所以，电源的电压：
U＝I2（R1R2）＝A×（R110Ω），﹣﹣﹣﹣﹣﹣②,
因电源的电压不变，所以，
0.5A×R1＝A×（R110Ω），
解得：
R1＝5Ω，
电源电压：
U＝I1R1＝0.5A×5Ω＝2.5V．
故B正确．
24、B
【详解】A中开关闭合后，两灯并联能够发光；B中开关闭合后电源会被短路；C中开关闭合后只短路一个灯泡；D中开关闭合后两灯是关联的，都能发光；应选B．
25、C
【详解】图象的横坐标表示电阻，纵坐标表示电流，是个反比例函数图象，因此说明：电压一定时，电流随电阻的增大而减小，即电流与电阻成反比．
故选C.
26、C
【详解】电源电压恒定不变，当电键K闭合时，电阻R与灯泡L并联，灯泡两端的电压不变，所以通过的电流也不变；电流表的示数不变；灯泡亮度不变；电源电压不变，所以电压表的示数也不变．
故选C．
27、C
【解析】A、甲图是奥斯特实验，说明了电流周围存在磁场，即电流的磁效应，不是电磁感应实验，故A错误；
B、地磁北极在地理南极附近，地磁南极在地理北极附近，所以结合乙图可知，地磁场的磁感线由地理南极发出回到地理的北极，故B错误；
C、通电导体在磁场中受力，电能转化为机械能，是电动机的原理，故C正确；
D、丁图中，磁铁左右移动时，导体做切割磁感线运动，电流表指针会摆动，是发电机的原理，故D错误。
28、C
【解析】试题分析：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，然后得出电压表V示数与电流表A1示数比值和电压表V示数与电流表A2示数比值的变化．由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故AB错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，因电压表V的示数不变，电流表A2的示数不变，电流表A1的示数变小，所以，电压表V示数与电流表A1示数比值变大，电压表V示数与电流表A2示数比值不变，故C错误，D正确．故选D．
考点：电路的动态分析；欧姆定律的应用．
29、C
【分析】解答本题可根据功率的物理意义进行分析选择．
【详解】功率的物理意义：功率是反映物体做功快慢的物理量，功率大的物体，做功快；功率小的物体，做功慢．所以做功最快的那一个人，他的功率最大．
故选C.
30、D
【解析】A、由P＝可得，两灯泡的电阻之比：，故A错误；B、L1灯与L2灯实际功率之比故B错误；C、两灯串联时，因串联电路中各处的电流相等，所以，由P＝I2R可知，L1的电阻较大，实际功率较大，灯泡较亮，故C错误；D、两灯串联，电流为额定电流较小的，则I＝I1＝＝0.5A，电阻为两灯泡电阻之和，则R总＝12Ω6Ω＝18Ω，则两灯消耗的总功率P总＝＝2W．故D正确．故选D．
点睛：（1）知道两灯泡的额定电压和额定功率，根据P＝求出两灯泡的电阻之比；（2）两灯泡串联时通过它们的电流相等，根据P＝I2R比较两灯泡实际功率的大小，实际功率大的灯泡较亮；（3）根据两灯串联，根据串联电路电流特点，根据P总＝求得两灯消耗的总功率．
二、填空题（每空1分，共10题，20分）
31、快 温度 做功 A
【解析】(1)[1][2]红墨水在热水中扩散的比冷水中快，说明温度越高，分子无规则运动越剧烈，内能越大；
(2)[3]水沸腾后，塞子被试管内的水蒸气推出，水蒸气的内能转化为软木塞的机械能，此现象相当于四冲程汽油机的做功冲程；
(3)[4]三孔插座的接法是左零右火上接地，所以该三脚插头的B脚接火线，A脚与笔记本电脑的金属外壳相连，这样当三脚插头插入三孔插座时，三脚插头的A脚与三孔插座对应孔相连，即：使笔记本电脑金属外壳与室外大地相连通，这样若金属外壳若带电，电流会通过地线导入大地，防止造成触电事故的发生。
32、增大 做功
【详解】[1][2]竿烫手，说明竿的温度升高了，内能增大了；这是由于克服手与竿之间的摩擦力做功使竿的内能增加的．
33、50 0.02 0.08
【详解】（1）由图象可知，当UR=1V时，通过的电流IR=0.02A，由可得，R的阻值：；
（2）将LED灯与R串联在电路中，由图可知，当ULED=3V、ILED=0.02A时，LED灯的电功率：PLED=ULEDILED=3V×0.02A=0.06W，
因串联电路中各处的电流相等，所以，R中的电流：IR=I=ILED=0.02A，由图象可知，R两端的电压UR=1V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=UR+ULED=1V+3V=4V，电路的总功率：P=UI=4V×0.02A=0.08W．
34、1 断路
【详解】家庭电路中，其中有一盏不亮，而另五盏正常发光，说明六盏白炽灯工作时互不影响，所以六盏白炽灯是并联连接；又因为一个开关控制，则说明开关串联在干路上，由于六盏白炽灯相同，且五盏正常发光，所以，此时干路电流是：
I＝5I1＝；
由于不亮的灯泡对其它灯泡没有产生影响，所以，这盏灯泡的故障是发生断路．
35、+（左） -（右）
【分析】根据磁极间的相互作用，可以确定通电螺线管的磁极；在磁体周围的磁感线都是由磁体的N极出来，回到S极；根据安培定则判定电源正负极。
【详解】由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针N极靠近的螺线管左端一定是S极，其右端为N极；根据图示的线圈绕向和螺线管的N极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入，右端流出，因此电源的左端为正极，右端为负极；在磁体周围的磁感线方向从N极指向S极。如下图所示：
【点睛】
安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个可以确定第三个。在此题的第二问中就是间接告诉了磁场方向和线圈绕向来确定电流方向。
36、热传递 比热容
【解析】油灯中的油是通过热传递的方式由灯盏传过来的，由于水的比热容较大，在温度变化相同时可以吸收更多的热量，起到了使油降温的目的．
37、2 1.1
【详解】由电路图可知，开关S置于2时，电阻R2被短路，电路为R1的简单电路，电路中的总电阻最小，由可知，电路的总功率最大，电热水壶处于加热档，则电热水壶处于加热挡时的功率： .
38、电压表
【详解】[1][2]由电路图可知，左右两个位置分别与灯泡和滑动变阻器串联，所以不可能是电压表，则电压表应在中间的位置；移动滑动变阻器的滑片P，小灯泡L变亮时，由可知，灯泡两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端电压变小，故电压表应并联在滑动变阻器两端，右边的位置应该是电流表，左侧的位置应该是电源；进而根据电流方向，判断出电源的正极在下。
39、3.6W
【详解】当电流为I1＝2A时，电源电压为
U＝I1R1+，
即：
U＝2A×0.6+﹣﹣﹣①
当电流为I2＝3A时，设滑动变阻器的功率为Px，电源电压为
U＝I2R1+，
即
U＝3A×0.6+﹣﹣﹣②
2A×0.6+＝3A×0.6+
解得
Px＝3.6W
40、2 2.7×105 2160s
【详解】（1）根据P＝UI可得其额定电流为：I＝＝＝2A；（2）该机所用电池的参数为输出电压15V、容量5000mA•h，则该电池储存的能量：W＝UIt＝15V×5A×3600s＝2.7×105J，
根据η＝可得，电能转为的机械能：W机＝W×80%＝2.7×105J×80%＝2.16×105J，
该机最多能飞行的时间：t＝＝＝2160s．
三、实验题（每空1分，共2题，15分）
41、 无 有 滑动变阻器的滑片未移到阻值最大处（或通过灯丝的电流过大等） 左 0.75
【分析】(1)滑动变阻器一上一下与灯泡串联，滑片向左滑动灯泡变亮，电流变大，电阻减小，确定下接线柱；
(2)若是灯丝烧断了，电路中没有电流，电压表与电源的两端相连，有示数，为保护电路，闭合开关之前，滑动变阻器接入电路电阻要最大；
(3)比较电压表示数与灯泡额定电压间的关系，根据串联电路电压的特点和分压原理确定滑片的移动方向；由图示电流表确定其量程与分度值，读出电流表示数，根据算出小灯泡的额定功率。
【详解】(1)[1]滑动变阻器一上一下与灯泡串联，滑片向左滑动灯泡变亮，电流变大，电阻减小，所以接左下接线柱，如图所示：
(2)[2]若是灯丝烧断了，电路中没有电流，电流表的示数为零；
[3]电压表与电源的两端相连，电压表有示数；
[4]小灯泡熄灭灯丝烧断原因是闭合开关时，滑动变阻器的滑片未移到阻值最大处，导致电流过大而形成的；
(3)[5]电压表的示数为2V，低于灯泡的额定电压，要使灯正常发光，应增大灯的电压，减小变阻器分得的电压，根据分压原理可知，应减小滑动变阻器连入电路中的阻值，即将滑片向左端滑动，直到电压表的示数为2.5V；
[6]由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，小灯泡的额定功率为：
。
【点睛】
本题测量小灯泡电功率，考查电路的连接、故障的分析、操作过程、额定功率的计算等知识，综合性较强，有一定难度。
42、U形管中液面高度的变化 电阻大小 右 使通过R1和R2的电流不相等 变小 甲
【详解】(1)据试验装置可知，电流通过导体产生热量使得容器中的空气受热膨胀，从而导致U型管中的液面会发生变化，故虽然热量的多少不能直接观察，但可以通过U型管液面高度差的变化来反映；
(2)在甲装置中,将容器中的电阻丝串联起来接到电源两端,通过他们的电流I与通电时间t相同,探究导体产生的热量与电阻的关系;甲实验两电阻丝串联,则通过电阻丝的电流和通电时间相同,右侧电阻阻值大,由焦耳定律Q=I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多，
(3)图乙的装置在实验中，右侧容器的外部，将一个完全相同的电阻和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不同，可以探究电流产生的热量与通过导体的电流大小的关系；
(4)当乙装置中R3发生了断路时,电路中只有R1和R2串联,此时电路中的总电阻变大,电路中电流变小,根据焦耳定律Q=I2Rt在相同时间内,电阻丝R1产生热量变小,与步骤(3)相比较，则左侧U型管中液面的高度差将变小；
(5)电炉丝和连接的导线串联在电路中(通过的电流相等)，与甲实验的原理相同，所以可以用甲实验解释“电炉丝热得发红，而与它相连的导线却不怎么热”．
四、计算题（每题10分，共2题，20分）
43、 (1)0.5A；(2)4Ω；(3)158.7J
【详解】(1)灯泡正常工作时电流为

(2)电路为R1与R2串联，根据串联电流与分压可求
(3)当滑片滑到最右端时，滑动变阻器全部接入电路，为10Ω，灯泡电阻为

此时电路电流为
则通电2min，电流通过电阻R2做的功是
答：(1)电流表的示数为0.5A时小灯泡恰好正常发光。
(2)此时滑动变阻器接入电路的电阻值为4Ω。
(3)电流通过电阻R2做的功是158.7J。
44、 (1)6.6×105J；(2)44Ω；(3)99W
【详解】(1)由P=可得加热状态工作10min消耗的电能
W=P加热t=1100W×10×60s=6.6×105J
加热状态工作10min消耗的电能为6.6×105J。
(2)由图知，电火锅开关接2时，电路中只有R1，电路电阻较小，由P=可知，电压一定时，电阻越小，电功率越大，此时电火锅处于加热状态，根据P=可得
R1===44Ω
R1的阻值为44Ω。
(3)由图知，电火锅开关接1时，电热丝R1、R2串联，电路电阻较大，根据P=可知，电压一定时，电阻越大，电功率越小，此时电火锅处于保温状态，此时电路的总电阻
R===440Ω
根据串联电路的电阻规律可知，R2的阻值
R2=R−R1=440Ω−44Ω=396Ω
此时电路中电流
I== =0.5A
此时R2的电功率
P2=I2R2=(0.5A)2×396Ω=99W
R2的电功率为99W。
答：(1)加热状态工作10min消耗的电能为6.6×105J；
(2)R1的阻值为44Ω；
(3)保温状态时R2的电功率为99W。
