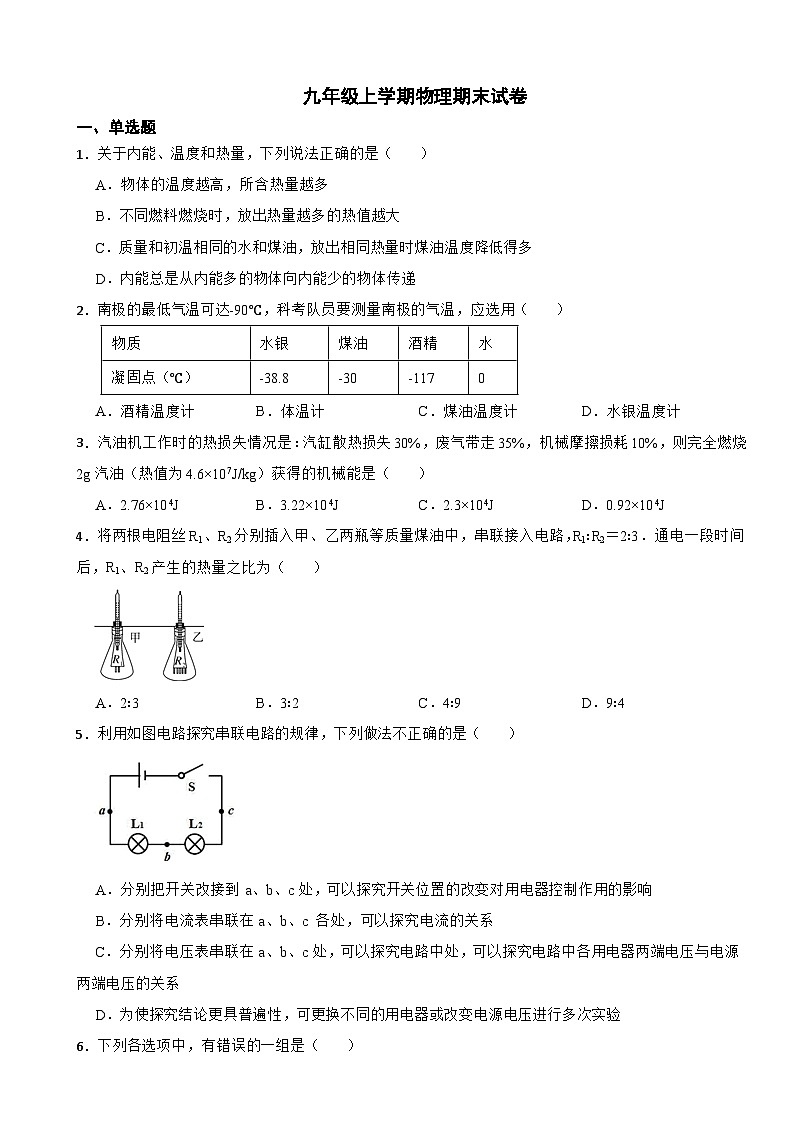

山东省济宁市2023年九年级上学期物理期末试卷附答案

这是一份山东省济宁市2023年九年级上学期物理期末试卷附答案，共9页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
1．关于内能、温度和热量，下列说法正确的是（ ）
A．物体的温度越高，所含热量越多
B．不同燃料燃烧时，放出热量越多的热值越大
C．质量和初温相同的水和煤油，放出相同热量时煤油温度降低得多
D．内能总是从内能多的物体向内能少的物体传递
2．南极的最低气温可达-90℃，科考队员要测量南极的气温，应选用（ ）
A．酒精温度计B．体温计C．煤油温度计D．水银温度计
3．汽油机工作时的热损失情况是：汽缸散热损失30%，废气带走35%，机械摩擦损耗10%，则完全燃烧2g汽油（热值为4.6×107J/kg）获得的机械能是（ ）
A．2.76×104JB．3.22×104JC．2.3×104JD．0.92×104J
4．将两根电阻丝R1、R2分别插入甲、乙两瓶等质量煤油中，串联接入电路，R1∶R2＝2∶3．通电一段时间后，R1、R2产生的热量之比为（ ）
A．2∶3B．3∶2C．4∶9D．9∶4
5．利用如图电路探究串联电路的规律，下列做法不正确的是（ ）
A．分别把开关改接到 a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在 a、b、c 各处，可以探究电流的关系
C．分别将电压表串联在 a、b、c处，可以探究电路中处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
6．下列各选项中，有错误的一组是（ ）
A．
B．
C．
D．
A．A B．B C．C D．D
7．电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是（ ）
A．灯L1消耗的实际功率是3W
B．电压表测L2两端的电压
C．两灯消耗的总功率是1W
D．电压表的示数与电源电压之比是1∶2
8．汽车上的物理知识：以下说法正确的是（ ）
A．汽车上的左右转向灯连接方式是串联
B．发动机外装有水箱，用循环流动的水帮助发动机散热——水的密度大
C．小汽车的后窗玻璃板中嵌有一道道的电热丝——天冷时它可以防止车外的水蒸气液化成小水珠附着于玻璃上
D．油罐车的尾部通常要挂一条铁链直达路面，这样做有利于使运输过程中因摩擦而产生的电荷迅速传到大地上，避免因静电放电而引起火灾
9．如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中（ ）
A．电流表示数不变，电阻R2两端电压减小
B．电流表示数变大，电阻R2的功率变大
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
10．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（ ）
A．B．
C．D．
二、填空题
11．磨菜刀时要不断浇水，是因为克服菜刀与石头摩擦时做功而产生热量使刀的内能增加，温度升高，刀口硬度变小，对刀口不利；浇水是利用 方式使菜刀的温度降低。
12．夏天自来水管壁大量“出汗”，常是下雨的征兆。自来水管“出汗”并不是管内的水渗漏，而是自来水管大都埋在地下，水的温度较低，空气中的水蒸气接触水管，就会 （填物态变化的名称）成小水滴附在外壁上。如果管壁大量“出汗”，说明空气中水蒸气含量较高，湿度较大，这正是下雨的前兆。
13．油炸食物时，溅入水滴会听到“叭、叭”的响声，并溅出油来。这是因为水的 比油低，水的密度比油大，溅到油中的水滴沉到油底迅速升温沸腾，产生的气泡上升到油面破裂而发出响声。
14．如图所示是一种调节收音机音量的调节器，若要顺时针旋转滑片P，使音量减小应该连接 两点。
15．电学实验中使用的电流表和电压表都是由小量程电流表G（表头）改装而成的，从电路的角度看，表头就是一个电阻，同样遵从欧姆定律。电流表G的电阻Rg叫作电流表内阻，指针偏转到最大刻度时的电流Ig叫作满偏电流，加在它两端的电压Ug叫作满偏电压。如图所示，有一个电流表G，内阻为30Ω，满偏电流为1mA，并联一个电阻R后，就将它改装成了一个量程为0.6A的电流表A。请解答：电流表的满偏电压是 V；改装后的电流表A的内阻是 Ω。
16．固态、液态和气态是物质常见的三种状态，某物质通过放热、吸热在甲、乙、丙三种物态之间转化，如图所示，其中甲为 态，由甲到乙发生的物态变化是 。
17．图乙是通过灯泡L的电流跟其两端电压关系的图象．现将L与阻值为10Ω的电阻R连入图甲所示电路．闭合开关S，L的实际功率为1.8W．则电源电压是 V，此时通过R的电流是 A．
三、作图题
18．一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，电路连接要符合安全用电的要求。请按以上要求将图中元件用笔画线代替导线连接起来；同时标出火线和零线。
四、实验题
19．为了探究做功与物体内能变化的关系某小组同学利用气压式喷雾器（壶的内部没有水）、数字式温度计、小叶轮等进行实验。实验步骤一：他们先测出壶内空气的温度（如图中a图所示）；步骤二：接着手压活塞快速打气，并测出喷雾器内部的气体温度（如图中b图所示）；步骤三：然后打开喷嘴处的阀门，迅速放出壶内的气体吹动小叶轮旋转，并测出喷雾器内部的气体温度（如图中c图所示）。
请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
（1）比较（a）和（b）两图可知： ；
（2）比较（b）和（c）两图可知： 。
20．如图1为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变。
（1）用笔画线代替导线，将图1中的实物图连接完整，连接导线后滑动变阻器的滑片位于阻值最大处；
（2）小玲同学连好电路后，闭合开关，发现电流表、电压表均有示数，但小灯泡不亮。接下来应进行的操作是______；（选填“A”“B”“C”或“D”）
A．检查电路是否出现断路
B．检查电路是否出现短路
C．断开开关，更换小灯泡
D．移动滑动变阻器的滑片继续观察
（3）问题解决后，继续进行实验，某时刻，小玲发现电压表的示数如图2所示，要测量小灯泡的额定功率，她应将滑动变阻器的滑片向 （选填“A”或“B”）端移动，当小灯泡正常发光时电流表的示数如图3所示，则小灯泡的额定功率为 W；
（4）若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是______；（选填“A”或“B”）
A．探究电流与电阻的关系B．探究电流与电压的关系
（5）小玲同学实验过程中发现电压表已损坏，她找到一只阻值为5Ω的定值电阻，测量出了小灯泡的额定功率，设计方案如图4所示，实验中调节滑动变阻器滑片，使电流表A2的示数为 A后，再读出电流表A1的示数，从而算出小灯泡的额定功率。
五、计算题
21．为预防新型冠状病毒交叉感染，某医院将医疗器械置于消毒柜内，通过对水加热，达到设定压强和工作温度，产生高压饱和蒸汽，从而对医疗器械进行消毒处理。某型号的全自动高压消毒柜部分参数如下表，某次消毒，将满箱温度是20℃的水加热到工作温度，需正常工作50min。[c水=4.2×103J/（(kg·℃），ρ水=1.0×103kg/m3] 求：
（1）消毒一次，水箱中的水吸收的热量是多少？
（2）消毒一次，消毒柜消耗的电能是多少？
（3）该消毒柜的电加热效率是多少？
六、综合题
22．一种电饭锅有高温挡和低温挡，如图所示是电饭锅的内部简化电路图。两个电热丝的阻值相同，开关S处于闭合状态，当再闭合S1时，电流表的示数变化了0.2A，电路的总功率变化了1.6W。
（1）题目中第一个“变化了”是指电路中电流 0.2A，第二个“变化了”是指电路的总功率 1.6W。（选填“增大”或“减小”）
（2）请分别计算出电源电压和电热丝的阻值。
1．C
2．A
3．C
4．A
5．C
6．C
7．C
8．D
9．D
10．D
11．热传递
12．液化
13．沸点
14．AB
15．0.03；0.05
16．液；汽化
17．6；0.6
18．解：如图所示：
19．（1）外界对气体做功，气体内能增加
（2）气体对外界做功，气体内能减小
20．（1）
（2）D
（3）A；0.5
（4）B
（5）0.5
21．（1）解：水的质量为m=ρ水V水=1.0×103kg/m3×120×10-3m3=120kg
水吸收的热量为Q吸=c水m(t-t0)= 4.2×103J/(kg·℃)× 120kg×(120℃-20℃)=5.04×107J
答：水箱中水吸收的热量是5.04×107J ；
（2）解：消耗的电能为W=Pt=20×103W×50 ×60s= 6 ×107J
答：消毒一次，消毒柜消耗的电能是6 ×107J；
（3）解：效率为η= = =84%
答：该消毒柜的电加热效率是84%。
22．（1）增大；增大
（2）由题意可知，
即 ……①
电路的总功率
即 ……②
由①②解得U=8V，R=20Ω物质
水银
煤油
酒精
水
凝固点（℃）
-38.8
-30
-117
0
应用和知识
灯丝用钨材料做
钨的熔点高
用电器金属外壳接地
防止触电
向积雪的路面上撒盐
降低冰的熔点
物理量
和单位
电功
kW•h J VAS
电功率
W kW J/s
电阻
Ω kΩ MΩ
现象与原因
夏天把冰箱门打开时冒白气
从冰箱里冒出的冷气
夏天人说话时不冒白气
空气太干燥
寒冷的冬天人说话时冒白气
水蒸气液化成的小水珠
实验器材和测量的物理量
电压表和电流表
电阻、电功率
电压表和已知阻值R
电流
电能表和秒表
电功率
电源
AC 220V 50Hz
额定功率
20kW
水箱容积
120L
工作温度
120℃
额定压强
0.21MPa
