山东省淄博市张店区2023年九年级上学期物理期末试卷附答案

这是一份山东省淄博市张店区2023年九年级上学期物理期末试卷附答案，共14页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

1．如图所示的“吸引现象”由静电引起的是（ ）
A． 磁铁吸引硬币
B． 压紧的铅块互相吸引
C． 摩擦后的气球吸引头发
D． 吸盘吸在墙壁上
2．当温度下降到很低时，部分导体电阻会突然消失，这种现象称为超导现象，假如白炽灯灯丝、电动机内线圈、电饭锅的发热板、电熨斗发热电阻都是用超导材料制作的，则通电后下列说法正确的是（ ）
A．灯仍发光B．电动机运转且效率比原来更高
C．电饭锅仍能煮饭D．电熨斗仍能熨衣服
3．下列说法正确的是（ ）
A．可以用湿毛巾擦点亮的电灯
B．家用电器的金属外壳应该接在零线上
C．试电笔可以检测出家庭电路的零线和火线
D．绝缘体不导电是因为内部没有电子
4．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S2，电流表A2的示数不变
5．关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用测电笔时，手不能接触笔尖金属体，防止触电
B．用电器的金属外壳不用接地线
C．家庭电路中，插座和各用电器之间是串联的
D．家里的空气开关跳闸了，一定是电路中的总功率过大
6．如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大。则下列判断正确的是（ ）
A．电动机断路B．电动机短路C．灯L断路D．灯L短路
7．一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中通过的电流为10A。这台电动机工作1s产生的热量为（）
A．3800 JB．72200 JC．200 JD．4000 J

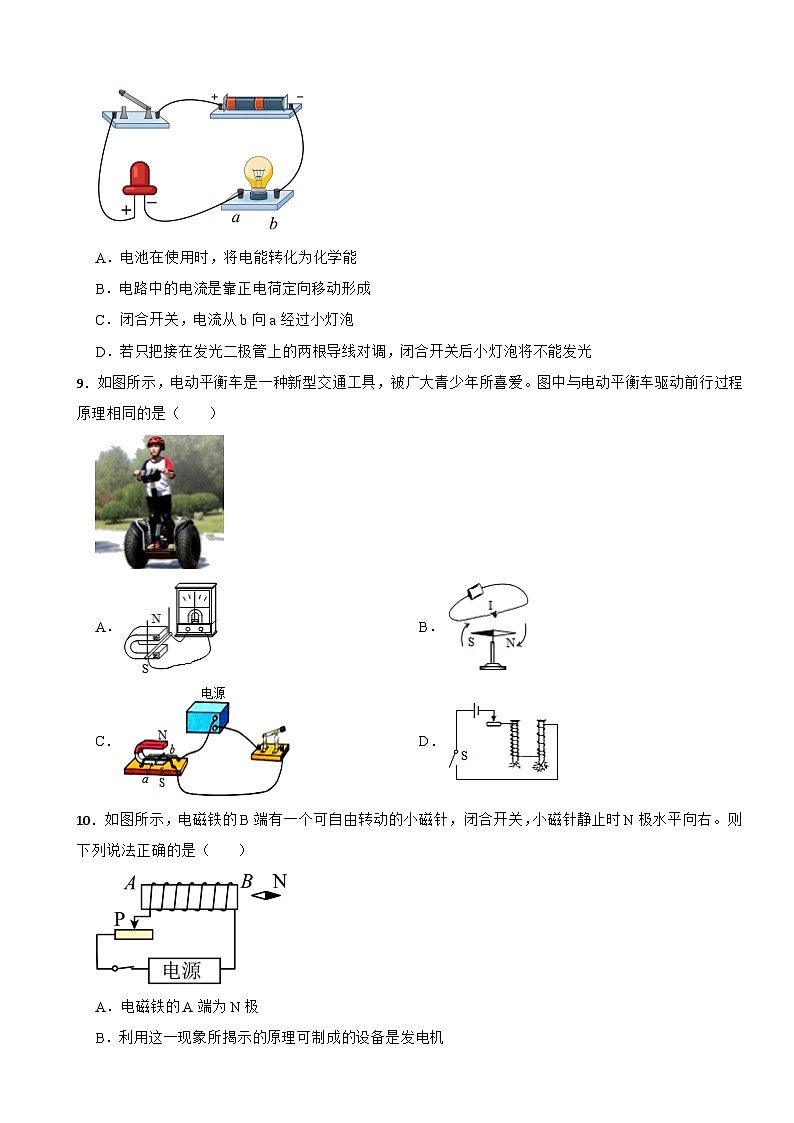

8．如图所示电路，闭合开关，LED和小灯泡都发光，下列分析正确的是（ ）
A．电池在使用时，将电能转化为化学能
B．电路中的电流是靠正电荷定向移动形成
C．闭合开关，电流从b向a经过小灯泡
D．若只把接在发光二极管上的两根导线对调，闭合开关后小灯泡将不能发光
9．如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图中与电动平衡车驱动前行过程原理相同的是（ ）
A．B．
C．D．
10．如图所示，电磁铁的B端有一个可自由转动的小磁针，闭合开关，小磁针静止时N极水平向右。则下列说法正确的是（ ）
A．电磁铁的A端为N极
B．利用这一现象所揭示的原理可制成的设备是发电机
C．电源的右端是正极
D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强
11．手机无线充电方便了人们的生活，如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列四幅图中和受电线圈工作原理相同的是（ ）
A．B．
C．D．
12．下列说法中正确的是（ ）
A．墨水在热水中扩散的快，说明温度越高，分子的热运动越剧烈
B．漫天飞雪，说明分子在不停地运动
C．海绵能够被压缩，说明分子间有空隙
D．“破镜不能重圆”的主要原因是玻璃分子间存在斥力
13．下列四个物态变化的实例中，属于放热的是（ ）
A．早春，河面上的冰熔化了
B．夏天，洒在地上的水很快变干了
C．秋天，树叶上的露珠出现了
D．冬天，结冰的衣服变干了
14．如图所示为冰在加热过程中，温度随时间变化的图像。以下说法中不正确的是（ ）
A．冰的熔点为0℃B．从t1到t2，冰处于熔化过程
C．冰是一种非晶体D．从t1到t2，冰的质量保持不变
15．下列关于热现象的说法，正确的是（ ）
A．初春，湖面的冰块变小是熔化现象，这一过程要放热
B．盛夏，闻到花香是分子在不停地做无规则运动的结果
C．深秋，用热水袋取暖属于做功改变物体的内能
D．严冬，暖气片采用“水循环”是因为水的比热容小
16．家庭厨房安装的抽油烟机里有照明灯和换气扇。它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（ ）
A．B．
C．D．
17．R1、R2两个电阻并联后接入电路中，通过它们的电流之比为2∶3，则R1∶R2等于（ ）
A．3∶2B．2∶3C．9∶4D．4∶9
18．关于温度、热量和内能的说法中正确的是（ ）
A．物体的温度越高，含有的热量越多
B．0℃的冰块内能一定为零
C．物体温度升高，一定是吸收热量
D．在热传递过程中，物体吸收热量，内能增大
19．有甲，乙两只灯泡，甲标有“6V 6W”字样，乙标有“10V 0.5A”，现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯丝电阻的影响）（ ）
A．13VB．14VC．15VD．16V
20．如图甲，R1为定值电阻，RP为滑动变阻器，闭合开关，RP的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（ ）
A．滑动变阻器滑到最右时电流表示数为0.6A
B．电源电压为3V，R1阻值为10Ω
C．电路消耗的最小功率为0.6W
D．滑动变阻器的最大阻值为5Ω
二、填空题
21．如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴转动、另一端固定着一个浮子。从电路连接方式可分析出，此油量表实际上是一个 （选填“电流表”或“电压表”）。当油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器接入电路的电阻变 ，从而使油量表的示数 （选填“变大”、“不变”或“变小”），定值电阻R0的作用是 。
22．在家庭电路中，为保证用电器都能独立工作，各用电器连接方式是 。小明观察家中电能表，发现电能表连接在家庭电路的 （选填“干路”或“支路”）上，电能表表盘上标有“3200imp/（kW•h）”字样，他把电暖器单独接入自家电路中，记录电能表上的指示灯1min闪烁了48次，则电暖器1min消耗的电能是 J，它的实际电功率是 W。
23．如图所示是某四冲程汽油机工作循环中的一个冲程，它是 冲程，在这个过程中，气缸内的气体内能 （选填“变大”、“不变”或“变小”），是通过 改变气体内能的。汽油的热值是4.6×106J/kg，则完全燃烧5g汽油，可放出 J的热量。
24．如图电路中，电源电压为12V且保持不变。在ab间接入灯L1“4V 2W”，闭合开关，调节滑片P使灯L1正常发光，则电路中电流是 A，滑动变阻器接入电路的电阻是 Ω，断开开关取下灯L1，保持滑片P的位置不变，在ab间接入灯L2“4V 4W”，灯L2的电阻是 Ω，闭合开关S，灯L2的实际功率 4W（选填“大于”、“等于”或“小于”）。
三、作图题
25．请依据小磁针的指向，标出螺线管中a处的电流方向，画出过b点的磁感线并标出磁感线方向。
四、实验题
26．在标准大气压下，做“观察水的沸腾”的实验时，甲、乙、丙三个实验小组的同学分别从图中A、B两套实验装置中任选一套来完成实验．
（1）甲组同学从水温升高到90℃时开始记录数据，以后每隔1min记录一次水的温度，直到水沸腾5min为止，实验数据如表，分析表中的数据可知，甲组同学选择的是 (A/B)套装置．
（2）乙、丙两组同学都选择了另外一套实验装置，这两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图C所示，得到a、b两种不同图象的原因是：_______.不同．
A．酒精灯火力B．水的初始温度
（3）实验后，甲组的同学对大家提出了这样的疑问：如果不对水加热，能让水重新沸腾吗?老师马上将一杯停止沸腾的水放进能抽气的密闭玻璃罩中，如图D，接通抽气机电源，随着玻璃罩中空气的抽出，热水居然沸腾起来．通过分析，同学们知道了发生此现象的原因是：抽气机抽气时，玻璃罩内的气压减小，水的沸点 (升高/不变/降低)，因此在不加热的情况下，水能重新沸腾．
（4）水沸腾时产生大量气泡，在上升过程中气泡逐渐变 (填“大”或“小”)，直至水面破裂．
（5）如图，将烧瓶内水沸腾时所产生的水蒸气通入试管A中，试管A放在装冷水的容器B内，过一段时间，观察到试管A中产生的现象是 越来越多（选填“水蒸气”“小水珠”“小冰晶”），同时看到温度计C的示数 (“降低”或“升高”).这个实验说明了水蒸气液化时要 热量（选填“放出”“吸收”）．
（6）如图，甲容器内装有水，乙试管内也装有水，并通过甲容器密封盖上的孔插入甲容器的水中，且乙试管与密封盖紧密接触．现给甲容器加热，则经过一段时间后（ ）
A．甲容器内的水先沸腾
B．乙试管内的水先沸腾
C．甲容器、乙试管内的水同时沸腾
D．甲容器内的水沸腾，乙试管内的水不会沸腾
27．探究电流通过导体产生热量的多少与什么因素有关。实验小组同学猜想：电流通过导体产生热量的多少可能与通过导体的电流、导体的电阻和通电时间有关。如图是他们进行实验探究时用到的部分器材。
（1）为了在短时间内达到明显的实验效果，两烧瓶中应装入质量和初温都相同的 （选填“水”或“煤油”），这是因为水的比热容 煤油的比热容（选填“大于”、“等于”或“小于”）。实验中通过观察 来比较电流通过导体产生热量的多少；
（2）为探究电热与电阻的关系，应选用烧瓶 ，并将它们 （选填“串联”或“并联”）接到电源两端进行实验；
（3）为探究电热与电流的关系，可选用烧瓶甲、丙，并将它们 （选填“串联”或“并联”）接到电源两端进行实验；
（4）从能量转化的角度分析，当电流经过电热丝时，将 能转化为 能。
28．在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω。
（1）请你用笔画线代替导线，将实物电路图甲补充完整（导线不能交叉）；
（2）如果连接好电路后闭合开关，发现小灯泡没有发光，但电流表有示数，接下来应进行的操作是______（填选项前的字母）；
A．更换小灯泡B．检查电路是否断路
C．移动滑动变阻器滑片D．更换电源
（3）闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示为 V；若她想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V；
（4）小强同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，计算出小灯泡的额定功率是 W，小灯泡正常发光时的电阻为 Ω；在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比在增大，造成这一现象的原因是 ；
（5）该实验中滑动变阻器除了保护电路外，还有 的作用；
（6）小明同学利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表的示数始终为如图乙所示，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于 Ω。
五、计算题
29．在测量小灯泡电功率的实验中，电路如图甲所示，小灯泡标有“2.5V”字样，滑动变阻器规格为“50Ω；1A”，实验得到小灯泡的I﹣U图像如图乙所示。当滑动变阻器接入电路的阻值为5Ω时，小灯泡正常发光。求：
（1）电源电压；
（2）小灯泡的额定功率；
（3）当电路中电流是0.2A时，滑动变阻器接入电路的电阻。
30．寒冷的冬季已到来，某饮品店利用如图所示的一种恒温调料器，实现自动加水调料、加热、保温，可对调好的奶茶、咖啡等饮品进行加热至40℃可饮用的温度，然后自动保温。图乙是机器的参数表及电路简图，（R1、R2为电热丝，S为双触点自动开关）。求：
（1）调料器处于保温状态时的工作电流（结果保留两位小数）？
（2）电阻R2的阻值？
（3）若把200g调好的奶茶从20℃加热到40℃所用时间为32s，则调好的奶茶的比热容是多少（不计热损失）？
1．C
2．B
3．C
4．B
5．A
6．A
7．C
8．D
9．C
10．C
11．A
12．A
13．C
14．C
15．B
16．D
17．A
18．D
19．A
20．C
21．电流表；大；变小；保护电路
22．并联；干路；5.4×104；900
23．压缩；变大；做功；2.3×105
24．0.5；16；4；小于
25．
26．（1）B
（2）A
（3）降低
（4）大
（5）小水珠；升高；放出
（6）B
27．（1）煤油；大于；温度计示数的变化
（2）甲、乙；串联
（3）串联
（4）电；内
28．（1）
（2）C
（3）2；右
（4）0.5；12.5；灯泡电阻随温度升高而增大
（5）调节灯泡两端电压
（6）20
29．（1）解：由图甲可知，该电路为灯泡和滑动变阻器的串联电路，电流表测电路中的电流，电压表测灯泡两端的电压。当滑动变阻器接入电路的阻值为R＝5Ω时，灯泡正常发光，即灯泡两端的电压为UL＝2.5V，由图乙可知此时通过灯泡的电流为IL＝0.3A，即电路中的电流为I＝IL＝0.3A
由 可知，滑动变阻器两端的电压为UR＝IR＝0.3A×5Ω＝1.5V
由串联电路的电压特点可知电源电压为U＝UR+UL＝1.5V+2.5V＝4V
答：电源电压为4V。
（2）解：由上述分析可知灯泡正常发光时的电流为IL＝0.3A，则灯泡的额定功率为PL＝ILUL＝0.3A×2.5V＝0.75W
答：小灯泡的额定功率为0.75W。
（3）解：由图乙可知当电路中的电流为I′＝0.2A时，灯泡两端的电压为UL′＝1V，由串联电路的电压特点可知此时滑动变阻器两端的电压为UR′＝U﹣UL′＝4V﹣1V＝3V
此时滑动变阻器接入电路的阻值为
答：当电路中电流是0.2A时，滑动变阻器接入电路的电阻为15Ω。
30．（1）解：由 可得，调料器处于保温状态时的工作电流
答：调料器处于保温状态时的工作电流为0.07A；
（2）解：由电路图可知，当开关S接触点2时，只有R1接入电路；当开关S接触点3时，R1与R2并联，因并联电路中总电阻小于任何一个分电阻，所以，当开关S接触点2时，电路的总电阻最大，由 可知，电源的电压一定时，此时电路的总功率最小，处于保温状态；同理可知，当开关S接触点3时，处于加热状态，因并联电路中各支路独立工作、互不影响，所以加热状态时R2的电功率
因并联电路中各支路两端的电压相等，所以R2的电阻值
答：电阻R2的阻值为100Ω；
（3）解：由 可得，恒温调料器加热32s消耗的电能
不计热损失，奶茶吸收的热量
调好的奶茶有200g，即0.2kg，由 可得，其比热容
答：调好的奶茶的比热容是4×103J/（kg•℃）。时间/min
0
1
2
3
4
5
6
7
8
9
10
11
温度/℃
90
92
94
96
98
100
101
102
102
102
102
102
型号：HYLOLM
电源：220V 50Hz
加热功率：500W
保温功率：16W
