山东省济南市2023年九年级上学期物理期末考试试卷附答案

这是一份山东省济南市2023年九年级上学期物理期末考试试卷附答案，共12页。试卷主要包含了单选题，多选题，填空题，作图题，计算题，实验题等内容，欢迎下载使用。

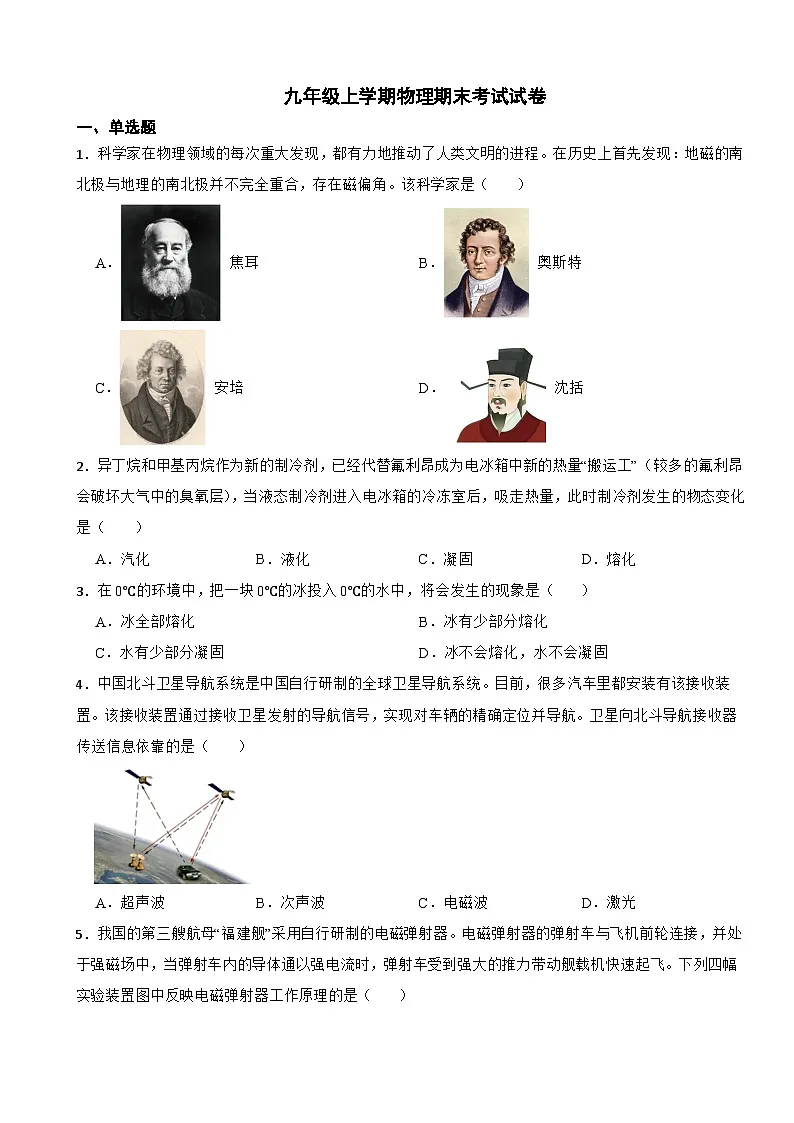

1．科学家在物理领域的每次重大发现，都有力地推动了人类文明的进程。在历史上首先发现：地磁的南北极与地理的南北极并不完全重合，存在磁偏角。该科学家是（ ）
A． 焦耳B． 奥斯特
C． 安培D． 沈括
2．异丁烷和甲基丙烷作为新的制冷剂，已经代替氟利昂成为电冰箱中新的热量“搬运工”（较多的氟利昂会破坏大气中的臭氧层），当液态制冷剂进入电冰箱的冷冻室后，吸走热量，此时制冷剂发生的物态变化是（ ）
A．汽化B．液化C．凝固D．熔化
3．在0℃的环境中，把一块0℃的冰投入0℃的水中，将会发生的现象是（ ）
A．冰全部熔化B．冰有少部分熔化
C．水有少部分凝固D．冰不会熔化，水不会凝固
4．中国北斗卫星导航系统是中国自行研制的全球卫星导航系统。目前，很多汽车里都安装有该接收装置。该接收装置通过接收卫星发射的导航信号，实现对车辆的精确定位并导航。卫星向北斗导航接收器传送信息依靠的是（ ）
A．超声波B．次声波C．电磁波D．激光

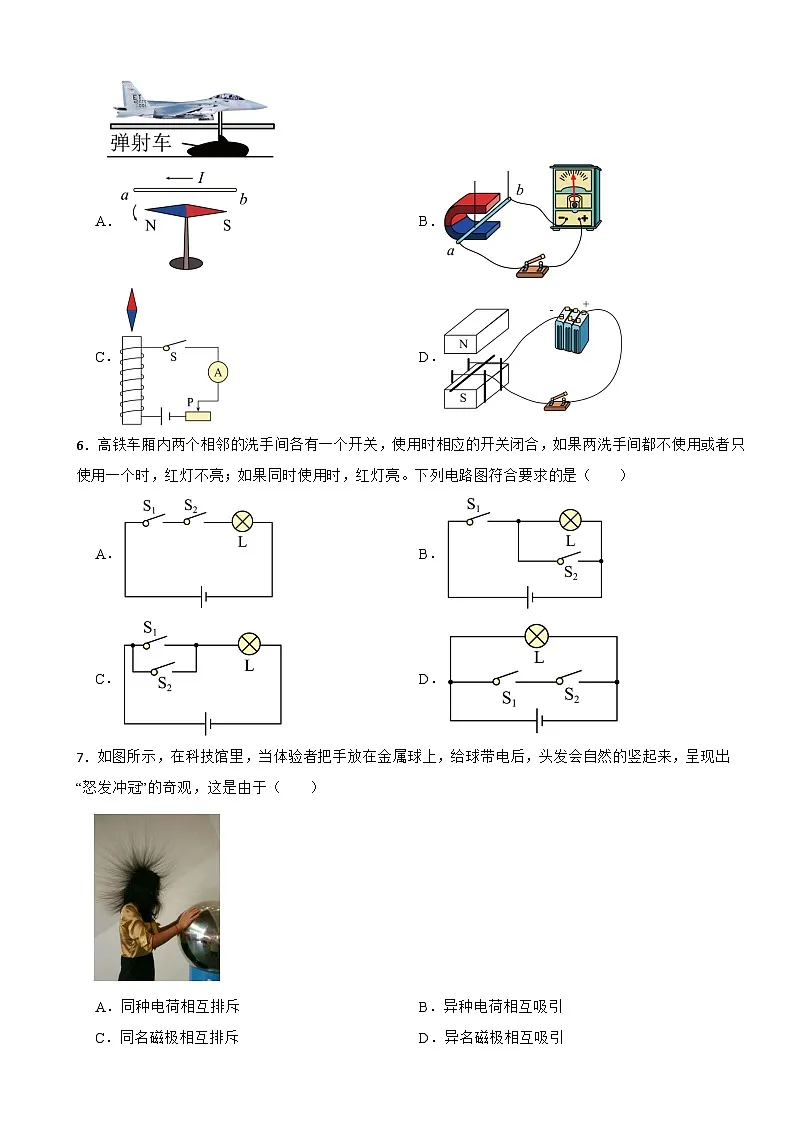

5．我国的第三艘航母“福建舰”采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是（ ）
A．B．
C．D．
6．高铁车厢内两个相邻的洗手间各有一个开关，使用时相应的开关闭合，如果两洗手间都不使用或者只使用一个时，红灯不亮；如果同时使用时，红灯亮。下列电路图符合要求的是（ ）
A．B．
C．D．
7．如图所示，在科技馆里，当体验者把手放在金属球上，给球带电后，头发会自然的竖起来，呈现出“怒发冲冠”的奇观，这是由于（ ）
A．同种电荷相互排斥B．异种电荷相互吸引
C．同名磁极相互排斥D．异名磁极相互吸引

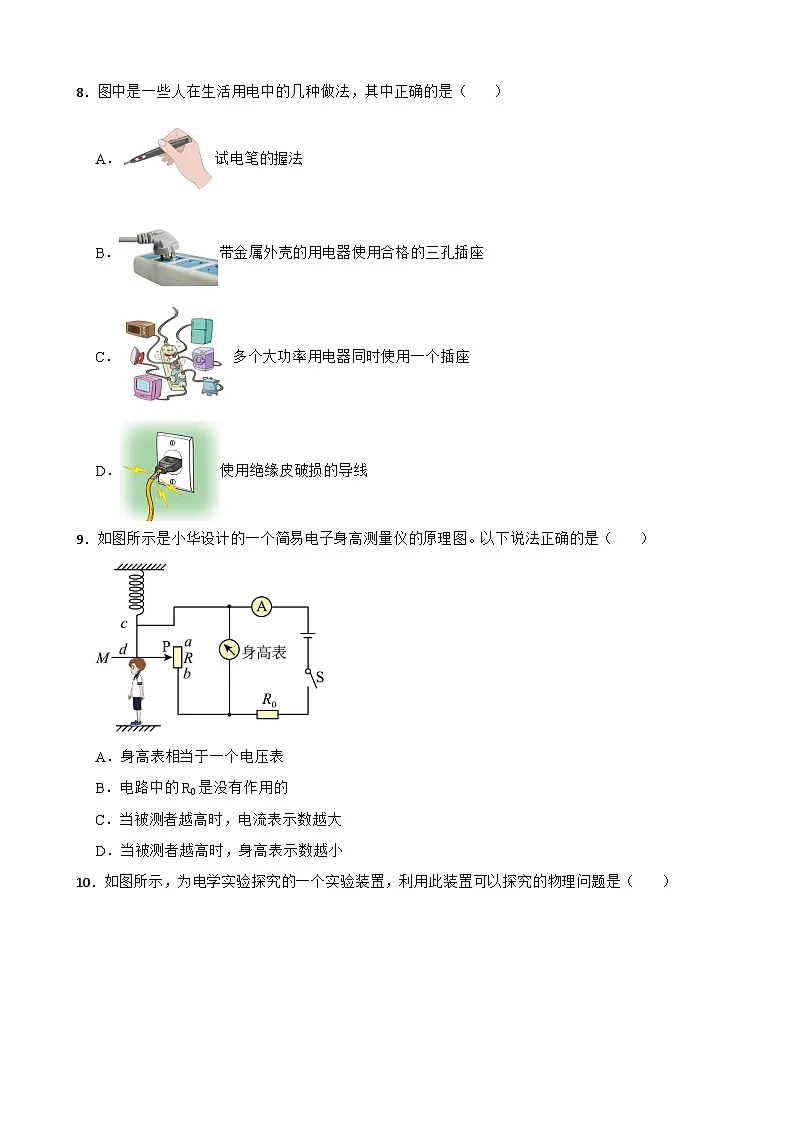

8．图中是一些人在生活用电中的几种做法，其中正确的是（ ）
A．试电笔的握法
B．带金属外壳的用电器使用合格的三孔插座
C．多个大功率用电器同时使用一个插座
D．使用绝缘皮破损的导线
9．如图所示是小华设计的一个简易电子身高测量仪的原理图。以下说法正确的是（ ）
A．身高表相当于一个电压表
B．电路中的R0是没有作用的
C．当被测者越高时，电流表示数越大
D．当被测者越高时，身高表示数越小
10．如图所示，为电学实验探究的一个实验装置，利用此装置可以探究的物理问题是（ ）
A．串联电路中，各处电流有什么关系？
B．并联电路各支路两端的电压有什么关系？
C．并联电路中，干路电流与各支路电流有什么关系？
D．串联电路两端的电压与各部分电路两端的电压有什么关系？
二、多选题
11．下面是小华同学写出的生活中一些常见物理量的大小，其中与实际情况较为接近的是（ ）
A．适宜人洗澡的水温约为40℃左右
B．对人体的安全电压为36V
C．通常我国家庭电路的电压为220V
D．当1mA左右的电流通过人体时，会有麻的感觉
12．能源、信息和材料是现代社会发展的三大支柱。下列说法正确的是（ ）
A．煤、石油、天然气和核能都属于不可再生能源
B．由半导体材料制成的二极管，具有单向导电性
C．光纤利用电信号传递信息，具有抗干扰的特点
D．超导体材料的零电阻特性可应用于远距离输电
13．如图所示是“风能太阳能互补”节能灯，它“头顶”小风扇，“肩扛”太阳能电池板，“腰插”蓄电池．关于节能灯的设计解释合理的是（ ）
A．太阳能电池板是将太阳能转化电能
B．蓄电池储存能量的过程是将机械能和太阳能转化成电能
C．节能灯工作时是将电能转化成光能和内能
D．小风扇工作时将机械能转化为电能
14．如下图所示，为探究电流产生的热量与哪些因素有关的实验装置。利用该装置可以探究（ ）
A．电流产生的热量与通电时间是否有关？
B．电流产生的热量与电流大小是否有关？
C．电流产生的热量与电阻大小是否有关？
D．电流产生的热量与电压大小是否有关？
15．有关下列一些仪器或设备的原理，描述正确的是（ ）
A．常用的液体温度计是根据液体的热胀冷缩的原理制成的
B．滑动变阻器是通过改变接入电阻丝的材料来改变电阻的
C．磁悬浮列车是通过巨大的磁极间的相互作用悬浮起来的
D．电磁铁是在通电螺线管的基础上插入铁芯来增强磁场的
三、填空题
16．为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，电功率的基本单位是 （填写中文名称）， 伏特是 （填写物理量名称）的单位。
17．核工业是高科技战略产业，是国家安全的重要基石。目前的核电站是利用铀原子 （选填“核聚变”或“核裂变”）释放的能量工作的。核电站发电时将核能转化为电能，但不能再由电能转化为核能，这是因为能量的转化具有 。
18．如图所示，根据通电螺线管上方小磁针静止时的指向，可判断通电螺线管的左端为 （选填“N极”或“S极”），电源的A端为 （选填“正极”或“负极”）。
19．如图所示是电风扇中的一个自我保护装置：当电风扇不慎被触碰，发生倾斜或倾倒时，小球就会滚向一侧使电路断开，起到保护作用。装置中的小球应该选用 材料制作（选填“导体”“半导体”或“绝缘体”）。这个保护装置在电风扇电路中的作用相当于 。
四、作图题
20．自动电压力锅压强过大或温度过高时，发热器都会停止工作。当压强过大时，开关S1自动断开；当温度过高时，开关S2自动断开。下图的方框内已画出了电压力锅插头所连接的电源，请你在该图中完成电动压力锅的电路图，并且在电路图中分别标明开关S1和S2，发热器用“定值电阻R”表示即可。
21．疫情期间，为方便病人呼叫护士，两间独立病房里各装一个开关，在护士室有红灯、绿灯各一个，一个房间病人按下开关S1，红灯亮；另一个房间病人按下开关S2，绿灯亮。请在方框中画出设计的电路图。
五、计算题
22．如图甲、乙、丙分别是小涛网购的速热式电热水器实物图、说明书部分参数及等效工作电路图（图中R是给水加热的电阻），则该电热水器正常工作时电流是多大？
23．如图为一个调光台灯的电路图，电源电压为15V；R为滑动变阻器，其最大阻值为135Ω。闭合开关S后，调节滑动变阻器，当灯泡L恰好正常发光时，此时通过小灯泡的电流为0.2A，电压表的示数为12V。通过计算回答：
（1）小灯泡正常发光时的功率？
（2）当小灯泡发光最暗时，此时1min内，整个电路所消耗的电能是多少？
24．小梅家的电热水器有“关”、“加热”和“速热”三个档位，其简化电路如下图所示。加热时只有R1工作，此时通过R1的电流为4.5A；速热时，两者同时工作，此时通过R2的电流为15.5A。则通过计算回答：
（1）R1的电阻是多少？
（2）速热时的总功率是多少？
（3）速热时，它工作100s产生的热量是多少？
六、实验题
25．在标准大气压下，某班同学做“观察水的沸腾”实验时，①、②、③三组同学分别从A、B两套器材中任选一套来完成实验。（实验室已准备多套A、B装置）
（1）为了完成本次实验，应选用表格中测温物质为 的温度计；
（2）①组同学发现所测水的沸点高于100℃，他们选择的是 （选填“A”或“B”）套装置；
（3）②、③两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图像如图C所示，a、b两种图像不同的原因是水的 不同；
（4）通过图像可知水沸腾过程的特点是：继续吸热，温度 。
26．小明同学想知道“小灯泡的亮暗程度与什么因素有关”。于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源恒定为6V的电路中，按照如图所示的电路开始探究。
（1）请你用笔画线代替导线，将下图所示实物图连接完整；
（2）若小明连接好实物图后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度，原因是他把滑动变阻器的 （选填“AB”或“CD”）接入了电路；
（3）小明排除故障后，按上图所示的电路进行实验：
①闭合开关，滑片P向A端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
②请将记录数据时遗漏的物理量和单位填入表格的空格处；
（4）小明注意到灯L1的亮度变化是：第二次比一次亮，第三次比二次亮。结合表中数据得出的结论是：小灯泡越亮，它的实际功率越 ；
（5）用L2代替L1重复上面的实验时，需要改变电压表的量程，发现L2的亮度变化规律与L1相似；
① 小明在实验结束后与同学们讨论：有的同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。”这种说法错误的原因是小明忽略了 对小灯泡电阻的影响；
②有的同学认为把灯L1换成定值电阻，该实验可以用来“研究导体中电流与电压的关系”。你认为这种说法 （选填“正确”或“错误”）。
27．如图所示是探究电磁感应现象的装置。
（1）闭合开关，让导体AB沿水平方向左右运动，观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动，则灵敏电流计的指针 ；
（2）利用此装置，探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：
在上述四次实验中，比较实验序号为 两次实验，可知感应电流方向与磁场方向有关；比较实验序号 为两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变；
（3）在探究中还发观，导体AB水平向左（或向右）缓慢运动时，灵敏电流计的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大。说明感应电流的大小与 有关；
（4）如图所示是实验室用到的手摇发电机模型，将小灯泡换成灵敏电流计，慢慢摇动手柄，观察到灵敏电流计的指针左右摆动，这表明该发电机模型发出的电是 （选填“交流电”或“直流电”）。
1．D
2．A
3．D
4．C
5．D
6．A
7．A
8．B
9．A
10．D
11．A,C,D
12．A,B,D
13．A,C,D
14．A,B
15．A,C,D
16．瓦特；电压
17．核裂变；方向性
18．N极；负极
19．导体；开关
20．解：如图所示：
21．解：如图所示：
22．解：已知
由
可得
答：该电热水器正常工作时电流是30A。
23．（1）解：由图可知：L和R串联，电压表测R两端的电压为 ，灯泡两端的电压为
灯泡正常发光时的功率为
答：小灯泡正常发光时的功率为0.6W
（2）解：当灯泡最暗时，R的电阻达到最大为 ，由 可得灯泡的电阻为
此时总电阻为
总电流为
整个电路1min消耗的电能为
答：当小灯泡发光最暗时，此时1min内，整个电路所消耗的电能是 。
24．（1）解：由 可得R1的阻值
答：R1的电阻是48.9Ω；
（2）解：速热时，R1、R2同时工作且并联，此时的总电流I=I1+I2=4.5A+15.5A=20A
此时的总功率P=UI=220V×20A=4400W
答：速热时的总功率为4400W；
（3）解：速热时，工作100s产生的热量Q=W=Pt=4400W×100s=4.4×105J
答：速热时，它工作100s产生的热量是4.4×105J。
25．（1）水银
（2）B
（3）质量
（4）不变
26．（1） 或
（2）CD
（3）电流/A
（4）大
（5）温度；正确
27．（1）不偏转
（2）①②（或③④）；①③（或②④）
（3）导体切割磁感线运动的速度
（4）交流电产品名称
快热式电热水器
产品型号
WE-A
额定电压
220V
额定频率
50Hz
额定功率
6.6kW
乙
测温物质
凝固点/℃
沸点/℃
水银
-39
357
酒精
-117
78
次数
电压/V

实际功率/W
电阻/Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
实验序号
磁场方向
导体切割磁感线方向
灵敏电流计指针偏转方向
①
向下
向右
向左
②
向上
向右
向右
③
向下
向左
向右
④
向上
向左
向左
