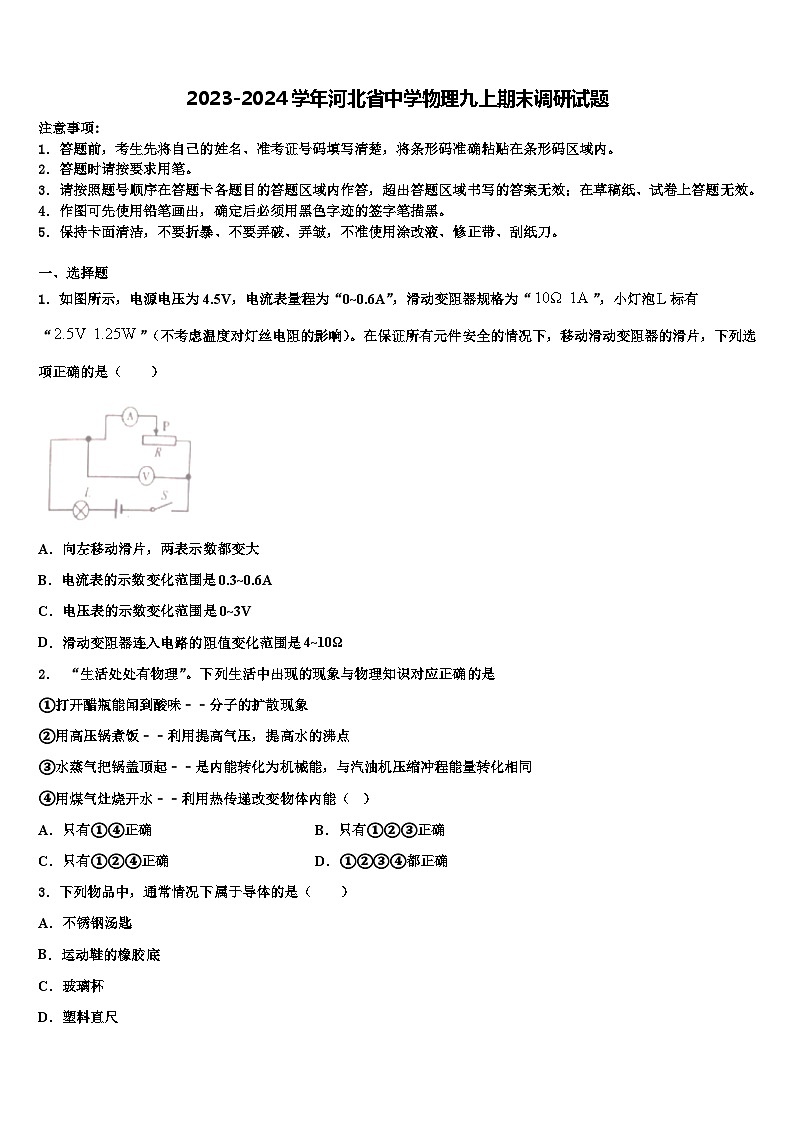

2023-2024学年河北省中学物理九上期末调研试题

这是一份2023-2024学年河北省中学物理九上期末调研试题，共15页。试卷主要包含了答题时请按要求用笔，下列说法中正确的是，下列关于声现象的说法，正确的是等内容，欢迎下载使用。

1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题
1．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“”，小灯泡标有“”（不考虑温度对灯丝电阻的影响）。在保证所有元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（ ）
A．向左移动滑片，两表示数都变大
B．电流表的示数变化范围是0.3~0.6A
C．电压表的示数变化范围是0~3V
D．滑动变阻器连入电路的阻值变化范围是4~10Ω
2． “生活处处有物理”。下列生活中出现的现象与物理知识对应正确的是
①打开醋瓶能闻到酸味﹣﹣分子的扩散现象
②用高压锅煮饭﹣﹣利用提高气压，提高水的沸点
③水蒸气把锅盖顶起﹣﹣是内能转化为机械能，与汽油机压缩冲程能量转化相同
④用煤气灶烧开水﹣﹣利用热传递改变物体内能（ ）
A．只有①④正确B．只有①②③正确
C．只有①②④正确D．①②③④都正确
3．下列物品中，通常情况下属于导体的是（ ）
A．不锈钢汤匙
B．运动鞋的橡胶底
C．玻璃杯
D．塑料直尺
4．炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的（ ）
A．密度B．内能C．热量D．比热容
5．如图是穿行在餐厅的机器人端着托盘送餐的情景．若认为机器人是静止的，则选择的参照物是（ ）
A．地面B．托盘C．餐桌D．墙壁
6．下列说法中正确的是 （ ）
A．导体中有多余的电子，而绝缘体中没有
B．导体就是各种金属
C．液体也可能是导体
D．导体对自由电荷的移动没有阻碍作用，而绝缘体有
7．如图所示的电路，该状态下灯泡能够发光的是（ ）
A．B．
C．D．
8．小张同学所在的学校，买饭要用饭卡，只要把饭卡在卡机上刷一下，就可以扣款买饭了。小张找来了一张废弃的饭卡，打开后发现了一个由漆包线绕制的线圈和一个小芯片。小张查资料得知，把这种饭卡在卡机上刷一下，线圈中就会产生变化的电流。下列选项中能够说明这个原理的是（ ）
A．
B．
C．
D．
9．下列关于声现象的说法，正确的是
A．根据音调可以判断是哪位歌手正在唱歌
B．道路旁的隔音板是在人耳处减弱噪声
C．二胡演奏出的优美旋律，是由弦的振动产生的
D．用“B超”查看胎儿的发育情况，利用了声被可以传通能量
10．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
11．一群蜜蜂突然飞入我市一处民宅,民警在救援时将装有蜂蜜的木桶置于宅门外,蜜蜂陆续飞入桶中,这种做法利用的原理是
A．物质是由分子构成的B．分子在不停地做无规则运动
C．分子间有引力D．分子间有斥力
12．下列物体中属于绝缘体的是
A．酱油B．食用油C．醋D．人体
二、填空题
13．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端的电压为_____V，电源电压为_____V，S1、S2均闭合时电压表示数为_____V。
14．如图所示太阳能热水器：
（1）当太阳能热水器吸收太阳的辐射热能时，水分子运动变_____（快/慢），温度_____，内能_____。
（2）热水器装水0.1m3，则质量为_____kg，如果温度从20℃升高到40℃，则需要吸收_____J的热量，假设这些热量由某种热值为4.2×106J/kg的燃料来供给，则需要完全燃烧_____kg这种燃料。
15．甲、乙两个相同的透明玻璃杯，盛有质量相等、温度不同的纯净水，它们都静置在水平桌面上。同时向两个水杯中滴入一滴墨水，过几分钟后观察到如图所示的现象。则甲、乙两个水杯中，盛有热水的是_____杯；内能比较大的是_____杯，该实验说明分子热运动的剧烈程度与_____有关。
16．已知天然气的热值q = 0.7×107J/m3，某居民家完全燃烧0.01m3天然气，放出的热量为_____J，使用天然气时会闻到一股味道，这是_____现象。
三、实验题
17．（8分）探究“导体中电流跟电阻的关系”，实验器材有：学生电源（不变），电流表、电压表、定值电阻四只（、、、各一只），滑动变阻器M（10 1A），滑动变阻器N（20 1A），开关、导线若干。电路图如图甲。
（1）实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器的阻值，使电阻两端电压保持不变，这种方法是_____（填字母序号）；
A．转换法 B．控制变量法 C．等效替代法
（2）实验中选择的滑动变阻器应是__（选填“”或“”）
18．（8分）实验室购买了一批规格为“2.5V 0.8W”的小灯泡，小明想鉴别灯泡是否合格，于是带领兴趣小组的同学们测量小灯泡的电功率。可供使用的器材有两个规格分别为“ 10 Ω 1A ”的滑动变阻器A 和“ 50 Ω 2A “的滑动变阻器B 、电流表、电压表等，电源电压为 6V 保持不变。
(1)请你用笔画线代替导线，将图中的实物电路帮小明连接完整_______（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）；

图中选择电流表量程的依据是_______________；
(2)连接好电路闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显。电路故障可能是___________；
(3)排除故障后，小明调节滑动变阻器滑片得到三组电压表和电流表的示数，填入他自己设计的表格；
①请指出这个表格设计不合理的地方____________；
②小明操作规范、读数正确，根据表中数据，可算出小灯泡的额定功率是_______W，正常发光时的电阻是_________Ω。小明认为该小灯泡不合格，假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡不合格的原因是钨丝的长度_______（选填“大于”或“小于”）合格产品小灯泡钨丝的长度；
③由表中数据可判断出小明选用的滑动变阻器是_______（选填“A”或“B”）。实验中它除了保护电路外，另一个主要作用是_______________________；
(4)另一组的同学在连接好电路后，闭合开关，移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_______。
19．（8分）小红同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。她实验时组装了如图所示的两套规格完全相同的装置，并每隔1min记录了杯中水的温度。
（1）在安装、调整实验器材时科学合理的顺序是(甲图中)：先固定________的位置，再调整固定的________位置(选填“A”或“B”）。
（2）为保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的________。
（3）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是________，理由是______。
（4）小红实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录数据利用公式Q=cm(t-t0)计算出了水吸收的热量，她认为通过这些数据能准确地计算出煤油和菜籽油的热值。你认为她的计算结果可靠吗？________，理由是___________。
四、作图题
20．（8分）将图中的电路连接完整。要求：开关S闭合后，移动滑动变阻器滑片，灯L1的亮度不变，灯L2的亮度改变。
（______）
21．（8分）请在图中补画两根导线，使电压表能正确测量灯L1两端的电压。
（______）
五、计算题
22．（10分）小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表。电吹风在额定电压下工作，请解答如下问题；
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大?
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风30min 产生的热量是多少？
23．（12分）如图是一种老式电饭锅的简化电路原理图，该锅的部分参数如下表，煮饭时，温控开关S是闭合的，饭熟后，锅内温度达到103℃时，温控开关S自动断开，电饭锅转入保温状态。
(1)发热板的阻值是多少？
(2)保温时，发热板的发热功率是多少？
(3)从能量利用率的角度计算说明这种电饭锅的不合理性。
参考答案
一、选择题
1、D
【详解】A．从图中可以看到，向左移动滑片，变阻器接入电路的电阻在变大，这是一个串联电路，电路的总电阻在变大，根据可知，电路中的电流在变小，电流表的示数在变小；灯丝的电阻是不变的，那么灯泡两端的电压是变小的，根据串联电路电压规律可知，变阻器两端的电压是变大的，即电压表的示数是变大的；A错误；
BCD．小灯泡的电阻是
为保证灯泡正常工作，流过灯泡的电流最大是
这也是电路中的最大电流，所以电流表的最大读数是0.5A，这时电路中的总电阻大小是
则滑动变阻器的最小电阻是
由于灯泡的电阻不变，那么这时灯泡两端的电压是最大的，则滑动变阻器的电压是最小的，大小是
即电压表的最小示数是2V；
当滑动变阻器的电阻最大时，即大小达到10Ω，这时电路中的电流最小，大小是
这个电流大小没有超过电流表的量程，也没有超过滑动变阻器的规格要求，也没有超过小灯泡的额定电流，所以滑动变阻器的阻值可达到10Ω，电流表的读数最小可以是0.3A，这时滑动变阻器的电压是
即电压表的最大示数是3V；综上所述，电流表的示数变化范围是0.3~0.5A，电压表的示数变化范围是2~3V，滑动变阻器连入电路的阻值变化范围是4~10Ω。
故选D。
2、C
【详解】①由于醋分子的扩散现象我们会闻到酸味；
②高压锅可以增大气压，这样可以提高水的沸点；
③水蒸气把锅盖顶起，内能转化为机械能，与汽油机的做功冲程中的能量转化相同；汽油机压缩冲程是机械能转化为内能；
④用煤气灶烧开水属于利用热传递改变物体内能。
所以说法正确的是①②④，故选：C。
3、A
【详解】运动鞋的橡胶底、玻璃杯、塑料直尺都属于绝缘体，不锈钢汤匙是金属，善于导电，属于导体。
故选A。
4、D
【详解】水的比热容比沙子的比热容大，同样受热或冷却的情况下，吸收或放出相同热量，水的温度变化比沙小，因此，在受太阳照射条件相同时，海水比沙滩的温度低，放出相同热量时，海水比沙滩的温度高，故D正确．
5、B
【详解】以地面、餐桌、墙壁为参照物，机器人的位置在不断的变化，所以机器人是运动的，故ACD不符合题意；以托盘为参照物，机器人的位置没有改变，机器人是静止的，故B符合题意．故选B.
【点睛】
判断物体的运动和静止，首先选择一个参照物，被研究的物体和参照物之间如果发生了位置的变化，被研究的物体是运动的，否则是静止的．
6、C
【详解】A．导体导电的原因是导体内存在大量的自由电荷。而绝缘体中几乎没有自由电荷。故A错误；
B．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液。故B错误；
C．酸碱盐的溶液是导体，而有些液体是绝缘体，如油。故C正确；
D．导体对电流的阻碍作用叫电阻，电阻是导体的一种性质；故导体和绝缘体对自由电荷都有阻碍作用。故D错误。
故选C。
7、D
【详解】A．开关没有闭合，所以灯泡不会发光。故A不符合题意；
B．电路中没有电源，所以灯泡不会发光。故B不符合题意；
C．灯泡被导线短路不会发光，这样会烧坏电源。故C不符合题意；
D．此电路是通路，灯泡会发光。故D符合题意。
故选D。
8、C
【详解】卡机读出饭卡的信息的原理是电磁感应现象；
A．如图反映通电导体周围存在着磁场，故A项不符合题意；
B．如图电路中有电源，说明通电导体在磁场中受力运动，故B项不符合题意；
C．如图电路中没有电源，是发电机的工作原理图，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故C项符合题意；
D．如图电路中有电源，是电动机的工作原理图，说明通电线圈在磁场中受力转动，故D项不符合题意。
故选C。
9、C
【解析】A. 音色是发声体特有的特征，所以根据音色可以判断是哪位歌手正在唱歌，故A错误；
B. 道路旁的隔音板是在噪声的传播过程中减弱噪声的，故B错误；
C. 声音由振动产生，所以二胡演奏出的优美旋律，是由弦的振动产生的，故C正确；
D. 用“B超”查看胎儿的发育情况，利用了声被可以传通信息，故D错误；
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
10、D
【详解】如图电路，两灯泡并联，电压表测电压，电流表A测量L2的电流．
A．若L1短路，则L2、电源都同时被短路，两灯都不发光，故A不符合题意；
B．若L2短路，则L1、电源都同时被短路，两灯都不发光，故B不符合题意；
C．若L1断路，则L2发光，但电流表、电压表都会有示数，故C不符合题意．
D．若L2断路，只有L1发光，此时电流表无示数，但电压表有示数，故D符合题意；
故选D．
【点睛】
判断电路故障时，若不能直接找准电路的故障点，可以将选项中所描述的情况代入电路中进行逐个分析判断，则不难找出正确答案．
11、B
【解析】民警将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，是蜂蜜的芳香分子的无规则运动吸引了蜜蜂，是扩散现象，说明分子在不停地做无规则运动，故选B。
12、B
【详解】AC．酱油、醋，容易导电，是导体，故AC不符合题意。
B．食用油不容易导电，是绝缘体，故B符合题意；
D．人体容易导电，是导体，故D不符合题意。
二、填空题
13、3.5 6 6
【解析】由电路图可知，当S1闭合、S2断开时和当S1断开、S2闭合时，两灯泡始终串联；
当S1闭合、S2断开时，电压表测L1两端的电压，所以灯L1两端的电压U1＝2.5V；
当S1断开、S2闭合时，电压表测电源的电压，所以电源电压U＝6V；
根据串联电路的电压特点可知，灯L2两端的电压U2＝U﹣U1＝6V﹣2.5V＝3.5V。
S1、S2均闭合时，L2被短路，电路为L1的简单电路，电压表测量电源的电压，则电压表示数为6V。
14、快 升高 增大 100 8.4×106 2
【详解】(1)[1][2][3]当太阳能热水器吸收太阳的辐射热能时，水的内能变大，温度升高，水分子运动变快；
(2)[4]由得,水的质量是：
[5]水吸收的热量：
[6]由题意可知：
由得，需要燃料的质量：
15、乙 乙 温度
【详解】[1]分子的无规则运动又叫热运动，物体温度越高，分子的无规则运动越剧烈、扩散越快，即热水中的墨水扩散的快；由图知道，在图乙中扩散快，说明该杯中是热水。
[2]物体的内能与质量与温度有关，质量一定时，温度越高，内能越大，所以，乙杯中水温度高，内能大。
[3]该实验说明分子热运动的剧烈程度与温度有关。
16、7×104 扩散
【详解】[1]完全燃烧0.01m3天然气，放出的热量
；
[2]使用天然气时会闻到一股味道，说明了分子在不停地做无规则运动，是扩散现象。
三、实验题
17、B N
【详解】(1)[1]导体中电流跟电阻和电阻两端电压有关，所以实验中要使用控制变量法，故B正确，AC错误,。
故选B。
(2)[2]根据串分压的知识，当定值电阻的阻值最大时，所需滑动变阻器的阻值最大。由串联电路的比例关系可得滑动变阻器的电阻：
；
因此选择滑动变阻器N。
18、 根据公式算出小灯泡的额定电流 小灯泡短路 设计平均电功率一栏 1 6.25 小于 B 改变灯泡两端电压，以测不同电压下的电功率 电压表与滑动变阻器并联
【详解】(1)[1][2]根据滑动变阻器的滑片向右移动时小灯泡变暗，即电流变小，电阻变大，故变阻器左下接线柱应与小灯泡的右接线柱相连，灯的额定电压为2.5V，故电压表应选用0~3V的量程，根据可知，小灯泡的额定电流为
故电流表应选用0~0.6A的量程，小灯泡、电流表、滑动变阻器应串联在电路中，电压表应与小灯泡并联，如图所示。
(2)[3]连接好电路闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，说明小灯泡被短路，电流表示数变化明显，说明电路是通路，故故障是小灯泡被短路。
(3)①[4]灯在额定电压下的电功率为额定功率，在不同电压下，灯的实际功率不同，故不能将不同电压的功率取平均值，这个表格设计不合理的地方是设计平均电功率一栏。
②[5][6][7]根据表中数据知，灯在额定电压下的电流为0.4A，根据可得，电功率为
根据欧姆定律可得，灯丝的实际电阻为
根据可得，灯正常发光的电阻为
假如生产这种小灯泡钨丝的粗细是一定的，根据影响电阻大小的因素知，则这个小灯泡不合格的原因是钨丝的长度小于合格产品小灯泡钨丝的长度。
③[8]根据表中数据可知，电路中的电流都没有超过1A，为了使测量数据更精确，选择测量工具时，应选择量程与被测值最接近的工具，故滑动变阻器应选择A。
[9]滑动变阻器在此电路中作用是：一是起保护电路的作用；二是调节小灯泡两端的电压，从而改变整个电路的电流，以测不同电压下的电功率。
(4)[10]另一组的同学在连接好电路后，闭合开关，移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是电压表与滑动变阻器并联。
19、B A 质量 煤油 见解析所示 不可靠 实验中有热量散失
【详解】(1)[1][2]先根据酒精灯高度确定石棉网（烧杯）位置，再确定温度计的位置，所以先固定B的位置，再调整固定A的位置。
(2)[3]比较吸热多少时，应控制加热时间和被加热液体质量相同，比较液体温度变化的多少。
(3)[4][5]甲中水温度变化较快，说明甲吸热较多，甲中煤油燃烧放出的热量多，即煤油热值大。
(4)[6][7]由于实验中有热量散失，利用Q=cm∆(t-t0)可以算出水吸收的热量，比煤油或菜籽油燃烧放出热量要少，所以她的计算结果不可靠。
四、作图题
20、
【详解】滑动变阻器与灯L2串联，然后两用电器再与灯L1并联。连接电源正接线柱与滑动变阻器右下角接线柱，连接电源正接线柱与灯L1右端接线柱，如图所示：
21、
【详解】电压表并联在用电器的两端，要使电压表测量L1两端电压，所以电压表应并联在L1两端；由于电源电压为3V，所以电压表选择小量程即可，同时，电流从电压表的正接线柱流入，从负接线柱流出，如图所示：
五、计算题
22、（1）0.5A；（2）55Ω；（3）450J。
【解析】(1)当吹冷风时,只有电动机工作,P1=110W，
由P=UI可得，通过电动机的电流：
I1===0.5A
(2)当电吹风吹热风时，电动机和电热丝同时工作，电动机与电热丝并联，
电热丝R2的电功率：
P2=P−P1=990W−110W=880W，
由P=可得电热丝R2的电阻值：
R2===55Ω。
(3)30min=1800s内电流通过电动机产生的热量：
Q=I21R1t=(0.5A)2×1Ω×1800s=450J.
23、 (1) 55Ω；(2)35.2W；(3)见解析
【详解】(1)煮饭时，温控开关S闭合，电阻R1被短路，只有电阻R2接入电路，发热板R2的阻值
R2==55Ω
(2)保温时，温控开关断开，两电阻串联，由表中数据可知，保温功率为176W，保温时电路中的电流
I==0.8A
此时发热板的发热功率
P1=I2R1=(0.8A)2×55Ω=35.2W
(3)保温时，只有发热板消耗的电能被利用，所以电饭锅能量的利用率
η==20%
由此得出，保温时能量的利用率很低，浪费了能量，所以不合理。
答：(1)发热板R2的阻值是55Ω；
(2)保温时，发热板的发热功率是35.2W；
(3)保温时的能量的利用效率很低，浪费了能量，因此该电饭锅的设计不合理。
次数
电压U/V
电流I/A
电功率P/W
平均电功率
1
2
0.34
2
2.5
0.4
3
2.8
0.44
加热时间t/min
0
1
2
3
4
5
6
甲杯水温/℃
25
27
29
32
34
36
38
乙杯水温/℃
25
26
27
28
29
30
31
热风温度
50-75℃
额定功率
热风时：990W
冷风时：110W
额定电压
220V
质量
0.5kg
型号
额定电压
220V
频率
50Hz
加热方式
底盘加热
容量
4L
额定功率
煮饭
880W
质量
保温
176W
