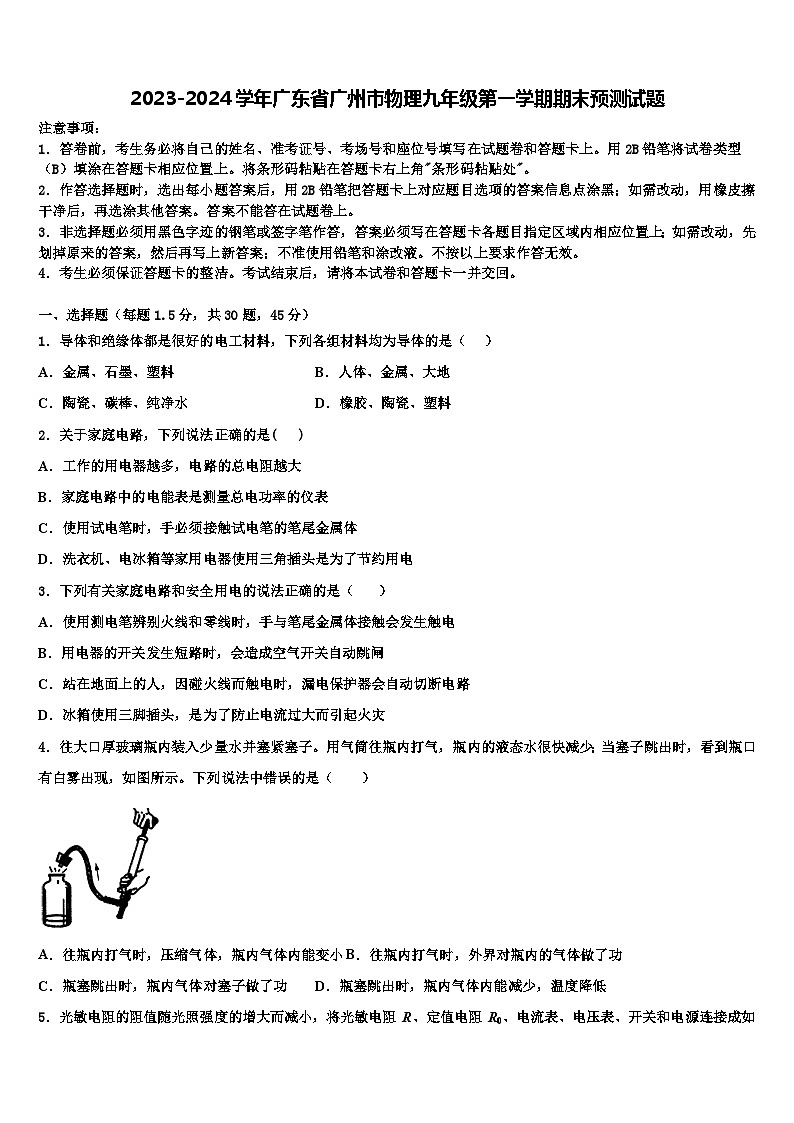

2023-2024学年广东省广州市物理九年级第一学期期末预测试题

这是一份2023-2024学年广东省广州市物理九年级第一学期期末预测试题，共24页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．导体和绝缘体都是很好的电工材料，下列各组材料均为导体的是（ ）
A．金属、石墨、塑料B．人体、金属、大地
C．陶瓷、碳棒、纯净水D．橡胶、陶瓷、塑料
2．关于家庭电路，下列说法正确的是( )
A．工作的用电器越多，电路的总电阻越大
B．家庭电路中的电能表是测量总电功率的仪表
C．使用试电笔时，手必须接触试电笔的笔尾金属体
D．洗衣机、电冰箱等家用电器使用三角插头是为了节约用电
3．下列有关家庭电路和安全用电的说法正确的是（ ）
A．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
B．用电器的开关发生短路时，会造成空气开关自动跳闸
C．站在地面上的人，因碰火线而触电时，漏电保护器会自动切断电路
D．冰箱使用三脚插头，是为了防止电流过大而引起火灾
4．往大口厚玻璃瓶内装入少量水并塞紧塞子。用气筒往瓶内打气，瓶内的液态水很快减少；当塞子跳出时，看到瓶口有白雾出现，如图所示。下列说法中错误的是（ ）
A．往瓶内打气时，压缩气体，瓶内气体内能变小B．往瓶内打气时，外界对瓶内的气体做了功
C．瓶塞跳出时，瓶内气体对塞子做了功D．瓶塞跳出时，瓶内气体内能减少，温度降低

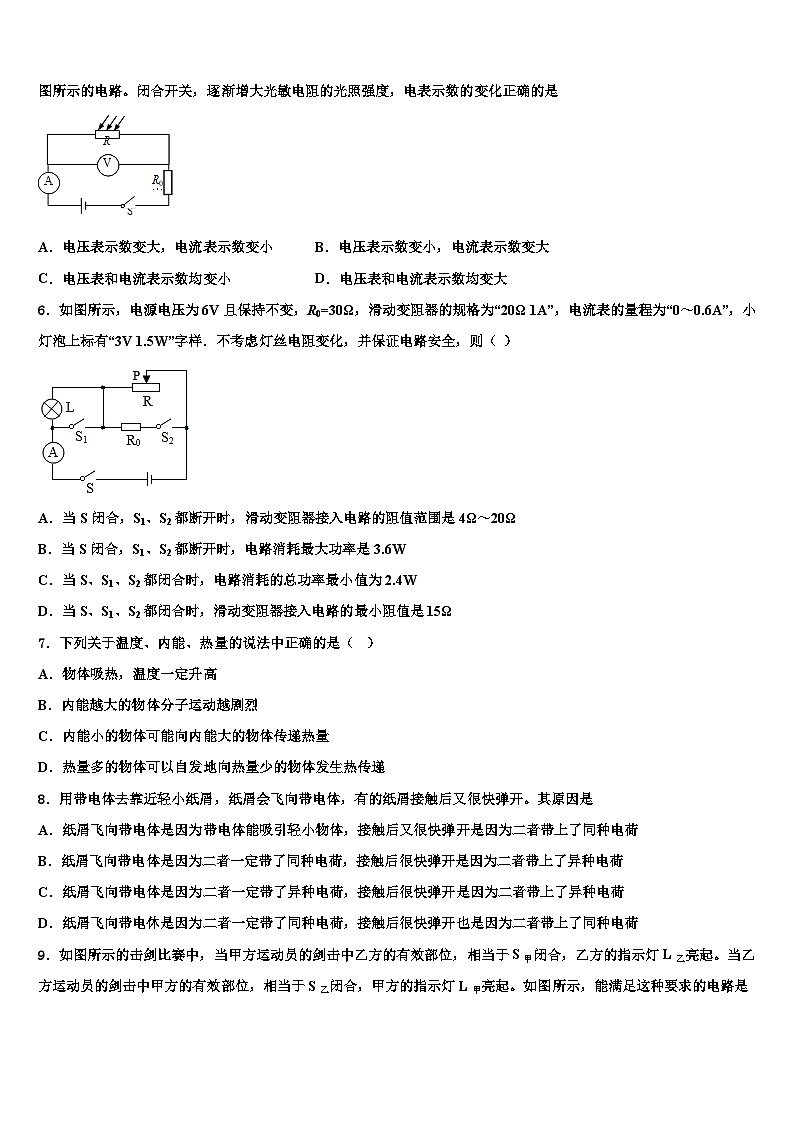

5．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，电表示数的变化正确的是
A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大
C．电压表和电流表示数均变小D．电压表和电流表示数均变大
6．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（ ）
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
7．下列关于温度、内能、热量的说法中正确的是（ ）
A．物体吸热，温度一定升高
B．内能越大的物体分子运动越剧烈
C．内能小的物体可能向内能大的物体传递热量
D．热量多的物体可以自发地向热量少的物体发生热传递
8．用带电体去靠近轻小纸屑，纸屑会飞向带电体，有的纸屑接触后又很快弹开。其原因是
A．纸屑飞向带电体是因为带电体能吸引轻小物体，接触后又很快弹开是因为二者带上了同种电荷
B．纸屑飞向带电体是因为二者一定带了同种电荷，接触后很快弹开是因为二者带上了异种电荷
C．纸屑飞向带电体是因为二者一定带了异种电荷，接触后很快弹开是因为二者带上了异种电荷
D．纸屑飞向带电休是因为二者一定带了同种电荷，接触后很快弹开也是因为二者带上了同种电荷

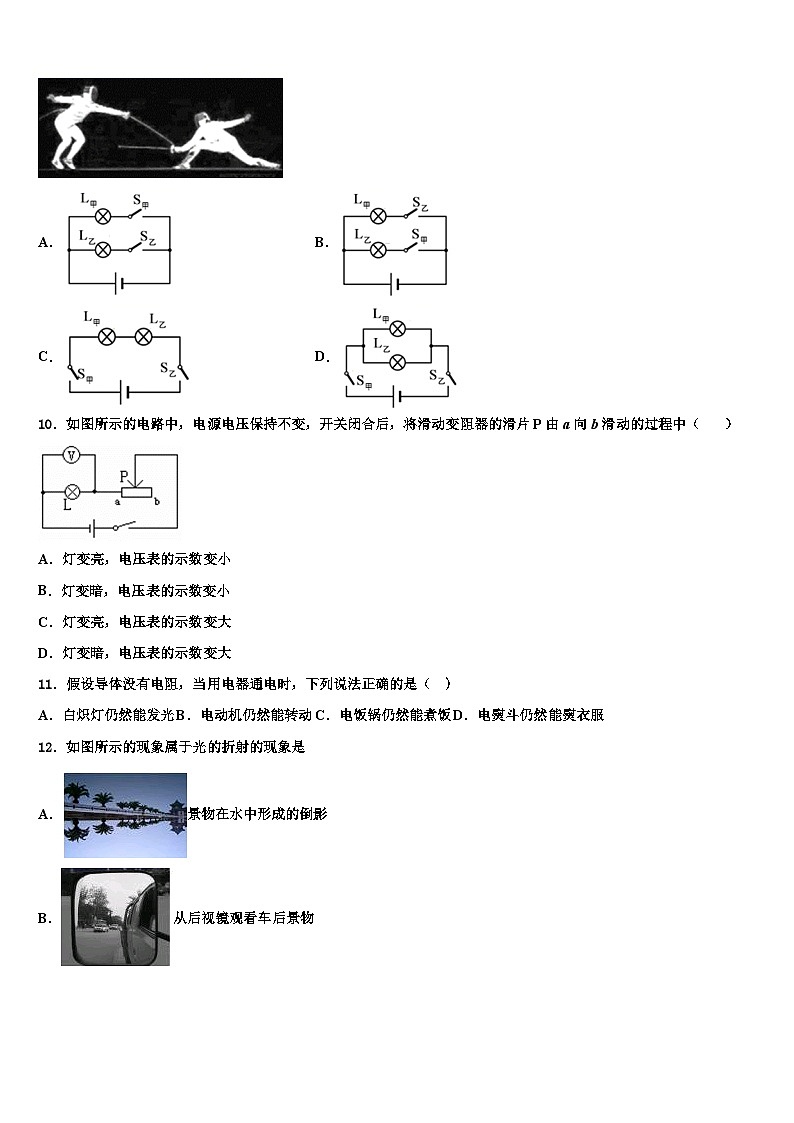

9．如图所示的击剑比赛中，当甲方运动员的剑击中乙方的有效部位，相当于S甲闭合，乙方的指示灯L乙亮起。当乙方运动员的剑击中甲方的有效部位，相当于S乙闭合，甲方的指示灯L甲亮起。如图所示，能满足这种要求的电路是
A．B．
C．D．
10．如图所示的电路中，电源电压保持不变，开关闭合后，将滑动变阻器的滑片P由a向b滑动的过程中（ ）
A．灯变亮，电压表的示数变小
B．灯变暗，电压表的示数变小
C．灯变亮，电压表的示数变大
D．灯变暗，电压表的示数变大
11．假设导体没有电阻，当用电器通电时，下列说法正确的是（ ）
A．白炽灯仍然能发光B．电动机仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨衣服
12．如图所示的现象属于光的折射的现象是
A．景物在水中形成的倒影
B．从后视镜观看车后景物
C．铅笔在水面处折断了
D．阳光在树下形成光斑
13．小阳从下面一些常见物质的比热容表中，分析归纳出几个结论，其中正确的是（ ）
A．同种物质不同状态比热容相同
B．不同物质的比热容一定不同
C．2kg酒精的比热容比1kg水的比热容大
D．质量相等的铜和铝，吸收相同的热量，铜升高的温度较多
14．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（ ）
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C．实验中电压表的示数保持2.5V不变
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
15．下列现象中能说明分子在不停地做无规则运动的是（ ）
A．久打扫房间时灰尘飞扬
B．水从高处流向低处
C．放在空气中的铁器过一段时间生锈了
D．在一杯水中放些盐，一会儿整杯水变咸了
16．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是
A．灯L1短路B．灯L2短路
C．灯L1断路D．灯L2断路
17．对下列现象及其说明正确的是（ ）
A．柳絮的飞舞杂乱无章，说明柳絮分子在不停的做无规则运动
B．用扇子扇玻璃泡上涂有酒精的温度计，温度计示数减小，说明做功可以改变物体的内能
C．雨滴下落越来越快，内能转化为动能
D．水的汽化快慢与温度有关，温度越高水分子运动越剧烈，“外逃”到空气中就越快
18．如图中的滑动变阻器R1的电阻变化范围是0～200Ω，电阻R2＝300Ω，电源的电压是6V且保持不变．当滑动变阻器的滑片从a端滑到b端，电压表示数的变化是
A．6 V～3.6 VB．6 V～2.4 V
C．6V～0 VD．3.6 V～2.4 V
19．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是
A．通电直导线B．地球C．条形磁铁D．通电螺线管
20．如图所示，礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果，高压空气膨胀过程中
A．机械能转化为内能B．分子热运动加剧
C．对外做功内能减少D．筒内气体温度升高
21．将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1较暗，灯L2较亮，下列说法正确的是 （ ）
A．灯L1的电阻较大
B．流过灯L2电流较大
C．流过灯L1、L2的电流相等
D．灯L1、L2两端的电压相等
22．图中能说明电动机工作原理的是（ ）
A． B． C． D．
23．如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是
A．电流表、电流表、电压表B．电压表、电流表、电压表
C．电压表、电流表、电流表D．电流表、电压表、电流表
24．关于电流的形成，下列说法正确的是 （ ）
A．电荷的运动就能形成电流
B．电子的定向移动不能形成电流
C．只有正电荷定向移动才能形成电流
D．正、负电荷的定向移动都能形成电流
25．下列现象中,通过热传递改变物体内能的是( )
A．反复弯折后，铁丝的温度升高B．用火炉烧水，水的温度升高
C．火车经过后，铁轨的温度升高D．两手相互搓揉，手掌发热
26．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电表a为电流表，且示数为0.75A
B．电表b为电压表，且示数为3V
C．电表c为电流表，且示数为0.5A
D．闭合开关S，电路消耗的总功率为2.25W
27．下面几个研究实例中，采用了相同研究方法的是
①研究磁场时，引入“磁感线”
②研究电流与电压关系时，保持电阻不变，改变电压
③研究电流时，把电流比作水流
④研究不同物质的吸热能力时，给水和沙子加热相同的时间
A．②和④B．①和②C．②和③D．③和④
28．如图所示的四个实验,反映电动机基本原理的是
A．B．
C．D．
29．为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大．当电流表示数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．R0两端电压增大
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．增大R0的阻值，可使装置在更高浓度烟雾下才报警
30．如图所示，闭合开关，铜棒向右运动．为使开关闭合后铜棒向左运动，下列操作可行的是
A．换用更细的铜棒B．将电源的正、负极对调
C．向左移动滑动变阻器的滑片D．将电源正、负极和磁体N、S极同时对调
二、填空题（每空1分，共10题，20分）
31．小明家的家用电能表的表盘面上有“3000revs/kW•h"字样。小明想测量电热水器的电功率，他让该电热水器单独使用时，测得电能表转盘在6min内转了300转，则该热水器消耗的电能是_______J；该热水器的电功率为_______W。
32．发光二极管具有_____ 特性．两只水果点亮了一只发光二极管（如图），此时水果是这个电路里的_____（选填“用电器”或“电源”），两水果之间是_____（填“串联”或“并联”），现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间_____（选填“有”或“没有”）电压．
33．如图所示是油量表的示意图，R2上标有“20 Ω 1 A”字样。闭合开关，当浮标最低时，金属滑片P滑到a端，电流表示数为0.3 A；当加满油浮标最高时，金属滑片P滑到b端，电流表示数为0.5 A，则电阻R1的阻值为_____Ω；电阻R1最小电功率为_____W。
34． “共享单车”今年进入了高安，为人们的绿色出行带来极大方便，装在单车上的GPS定位系统会及时地把单车的位置信息通过_____波传递给信息处理中心，再发送到我们的手机上，它在真空中的速度是_____km/s
35．小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据网络搜索到的如图所示电路(R是一个压敏电阻)分析:当人站在电梯上，压敏电阻的阻值_______(选填“增大”或“减小”)，电磁铁的磁性变强，衔铁与触点_____(选填“1”或“2”)接触.
36．有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯，灯丝较粗的是______灯，当它们串联在家庭电路中时，较亮的是______灯。当把它们并联在家庭电路中，较亮的是______灯。（选“甲”灯或“乙”灯）
37．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界。用热水泡茶时，茶杯温度会升高，其内能是通过_______的方式改变的；茶水散发出清香，这是______现象，这是由于_________在永不停息地做无规则运动引起的。
38．放在水平地面上的一个立方体的重力为8×103N，底面积为0.4m2,它对地面的压强是_________ Pa，若沿竖直方向切去一半，则剩余部分对地面的压强是___________Pa．
39．如图所示，电源电压保持不变。闭合开关，电压表示数如图所示，为 V。当滑动变阻器的滑片P向右移动时，电流表的示数将 （选填“变大”、“变小”或“不变”）
40．在海滩上进行“沙疗”时，把人体埋在沙子里，沙子放出热量，人体吸收热量后体温升高，内能______，这是通过______（选填“做功”或“热传递”）来改变内能的；质量为10kg的沙子温度降低1℃放出的热量是_____ J。（已知c沙＝0.92×103J/（kg℃））
三、实验题（每空1分，共2题，15分）
41．小明同学在做“用伏安法测量某定值电阻R阻值”的实验中，连接成如图甲所示电路。
（1）实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化，经检查是导线连接问题，请你在图甲电路中添加一根导线使之成为正确的电路；
（__________）
（2）电路连接正确后，当电压表的示数如图乙所示，电流表的示数如图丙所示，则定值电阻的阻值是_________Ω，通常情况下要进行多次测量，其目的是___________________________；
（3）另一位同学选择了一个标准的电阻箱（元件符号）、若干开关、干电池及导线和一个电流表（电流表量程足够大）来测量定值电阻R的阻值，请你帮他在方框内设计完整的电路图（画出一种即可）。
（__________）
42．为了比较水和食用油的吸热能力，小明用两个完全相同的装置做了如图所示的实验．用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间．实验数据记录如下表．
（1）在实验过程中一般用控制_____相同的方法保证水和食用油吸收的热量相同，通过比较它们_____来比较水和食用油吸热能力的差异．实验中水和食用油体积_____（选填“相同”或“不同”）
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给___加热更长的时间，此过程中水吸收的热量_____（选填“大于”、“等于”或“小于”）食用油吸收的热量．
（3）实验中发现煤油的温度比水的温度升高得_____（选填“快”或“慢”），这表明_____吸热本领更强．物质的这种特性可以用_____这个物理量来描述．
四、计算题（每题10分，共2题，20分）
43．如图是小俊设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电电路，小灯泡的额定电压为6V，闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U图像如图所示（电阻丝AB的阻值不随温度变化）。求：
(1)小灯泡的额定功率；
(2)电阻丝AB的阻值；
(3)当AB连入电路的限值R=2.5Ω时，通过小灯泡的电流是0.8A，此时灯丝的阻值为多少？
44．随着城市化建设的发展，许多家庭都住进了高楼大厦，小红家住进新楼后，为了淋浴的方便，购置了一款某型号的电热水器（其铭牌如表），安装在卫生间的墙上。求：
(1)该热水器的电阻是多少？
(2)该热水器在某时间段使用，20min内产生的热量为2.4×106J，通过电热水器的电流和它工作的实际电压各是少？
(3)防电墙技术就是在电热水器内部形成永久性电阻，电热水器经防电墙处理后，使人体承受的电压不高于20V，保证异常漏电情况下接触热水器的人的安全。如图所示，若人体的最大电阻为20MΩ，试求防电墙的电阻。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．金属、石墨容易导电，是导体，塑料不容易导电，是绝缘体，故A不符合题意；
B．人体、金属、大地都容易导电，是导体，故B符合题意；
C．陶瓷、碳棒容易导电，是导体，纯净水不容易导电，是绝缘体，故C不符合题意；
D．橡胶、陶瓷、塑料都不容易导电，是绝缘体，故D不符合题意。
2、C
【详解】A．家庭电路中各用电器都是并联的，并联电路中并联的用电器越多总电阻越小。故A错误；
B．家庭电路的电能表是测量用电器消耗的电能的仪表。故B错误；
C．使用试电笔时，正确的使用方法是手必须要与试电笔的笔尾金属体接触。故C正确；
D．洗衣机、电冰箱等家用电器使用三角插头是为了使金属外壳与大地相连，避免它们漏电时对人造成伤害。故D错误。
3、C
【详解】A．使用测电笔辨别火线和零线时，手与笔尾金属体接触，流过人体的电流很微弱，符合安全用电原则，故A错误；
B．用电器的开关发生短路时或总功率太大时，都会造成空气开关自动跳闸，故B错误；
C．站在地面上的人，因碰火线而触电时，电路中流入电流和流出电流不相等，此时漏电保护器会自动切断电路，故C正确；
D．若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，以防触电事故的发生，故D错误。
4、A
【详解】AB．往瓶内打气时，外界对瓶内气体做功，使瓶内气体内能增加、温度升高，故A错误，符合题意；B正确，不符合题意；
CD．当瓶塞跳起时，瓶内气体对瓶塞做功，瓶内气体的内能减少，温度降低，故CD正确，不符合题意。
故选A。
5、B
【分析】根据光照强度的变化判断光敏电阻阻值如何变化；根据串联电路的特点及欧姆定律判断电流表与电压表示数如何变化。
【详解】逐渐增大光敏电阻的光照强度，光敏电阻的阻值减小，电路的总电阻R总减小，电源电压U不变，电路电流变大，电流表示数变大；定值电阻R0阻值不变，定值电阻两端电压变大，光敏电阻两端电压变小，电压表示数变小，故选B。
6、D
【详解】A．S闭合，S1、S2都断开，滑动变阻器与灯泡串联，由P=可得，小灯泡电阻：
RL==6Ω，
由P=UI可得小灯泡正常发光时的电流：
I==0.5A，
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：
Rmin===6Ω；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω，故A错误；
B．S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：
Imax==0.5A，
电路消耗最大功率：
Pmax=UImax=6V×0.5A=3W，
故B错误；
C．S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：
I1==0.2A，
当滑动变阻器的阻值最大时，此支路上的电流最小，则
I2==0.3A，
则干路上的电流
Imin=I1+I2=0.2A+0.3A=0.5A，
电路消耗的总功率最小值
Pmin=UImin=6V×0.5A=3W，
故C错误；
D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：
R总==10Ω，
滑动变阻器与R0并联，则：
=+，
即：
=+，
解得：
R滑=15Ω，
故D正确。
故选D．
7、C
【分析】(1)一切物体都具有内能，内能的大小跟质量、温度、状态有关；
(2)热传递的条件和热传递的特点．内能是指物体内部所有分子的分子动能和分子势能的和；物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化；
【详解】A．物体吸收热量，温度不一定升高，例如冰熔化，吸收热量，但温度不变，故A项错误；
B．物体分子运动与温度有关，温度越高分子越动越剧烈，内能的大小跟质量、温度、状态有关，故B项错误；
CD．热传递的条件是：有温度差；热传递的特点是：高温物体放出热量，低温物体吸收热量，热量从高温物体传给低温物体，但内能小的物体温度可能比内能大的物体温度高，因此热量也可能由内能小的物体传给内能大的物体。故C项正确，D项错误。
故选C。
8、A
【详解】A B．纸屑飞向带电体是因为带电体能吸引轻小物体，接触后又很快弹开是因为二者带上了同种电荷，同种电荷相互排斥，故A正确，B错误；
C D．纸屑飞向带电体可能二者带了异种电荷，也可能纸屑不带电，接触后很快弹开是因为二者带上了同种电荷，故CD错误；
9、B
【详解】根据题意开关S甲与灯泡L乙串联，开关S乙与灯泡L甲串联，故选B。
10、B
【详解】从图中可以看到，这是一个串联电路，将滑动变阻器的滑片P由a向b滑动的过程中，电路中的总电阻变大，根据欧姆定律可知，电源电压大小不变，电路中的电流变小，灯泡电阻不变，根据可知，灯泡电功率变小，那么灯变暗，再根据可知，灯泡两端的电压变小，即电压表的示数变小，故选B。
11、B
【解析】白炽灯、电饭锅、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电饭锅不能煮饭，电熨斗不能熨衣服．
如果导体有电阻，电动机工作时，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好．
故选B．
12、C
【详解】A．平静的水面相当于平面镜，景物在水中形成倒影是平面镜成像，平面镜成像属于光的反射，故A不符合题意；
B．后视镜是凸面镜，利用了光的反射的原理，故B不符合题意；
C．铅笔在水面处折断，当光从水中斜射入空气中时，折射光线向水面偏折，铅笔好像在水面处折断了，属于光的折射，故C符合题意；
D．太阳光在树荫下形成圆形光斑是小孔成像现象，这是光沿直线传播形成的，故D不符合题意。
13、D
【详解】A．分析表中数据可知，水和冰是水的两种状态，比热容并不相同，故A错误；
B．在表中，冰和煤油的比热容相同，干泥土和玻璃的比热容相同，故B错误；
C．在表中酒精的比热容小于水的比热容，比热容与质量无关，所以2kg酒精的比热容比1kg水的比热容小，故C错误；
D．根据Q=cm△t分析可知，质量相同，吸收相同的热量，比热容小的升高的温度高，因为铜的比热容小于铝的比热容，所以铜升高的温度较多，故D正确。
故选D。
14、D
【详解】A．由题意知该同学研究的是电流和电阻的关系。A项正确；故A项不符合题意；
B．该电路为串联电路滑动变阻器的电阻越小，电路中的电流越大。B项正确；故B项不符合题意；
C．根据结合图乙得到定值电阻的电压为
。
C项正确；故C项不符合题意；
D．将Rx从5Ω换成10Ω后定值电阻上的电压增大，要保持定值电阻上的电压为不变。要增大滑动变阻器的电压，即要增大滑动变阻器的电阻，所以滑片应该右移。D项错误；故D项符合题意。
15、D
【详解】A．打扫房间时灰尘飞扬，属于机械运动；
B．水从高处流向低处是因为重力的作用；
C．放在空气中的铁器过一段时间生锈了是因为发生了氧化反应；
D．在一杯水中放一些盐，一会儿整杯水变咸，是因为发生了扩散现象。
故选D。
16、D
【解析】A、如果灯泡L1短路，整个电路短路，电流表电压表示数都变为零，不符合题意；
B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零，不符合题意；
C、如果灯泡L1断路，不发光；电流表断路，电流表无示数，不符合题意；
D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，符合题意．
17、D
【详解】A．柳絮飞舞是宏观物体的机械运动，它们的运动不属于分子的运动，故A错误；
B．把酒精涂在温度计的玻璃泡上，用扇子扇的时候，加快了酒精的蒸发，蒸发吸热，所以温度计的示数降低，该现象与做功无关，故B错误；
C．雨滴下落的过程中，重力势能转化为动能，所以下落越来越快，故C错误；
D．水的汽化速度与温度有关，温度越高表明水分子运动越快，“外逃”到空气中的速度就越快，故D正确。
18、A
【解析】如图，两电阻串联，电压表连接在R1的滑片与电源负极之间．
当滑片在a端时，电压表测量两电阻的总电压，即电源电压，所以示数为6V；
当滑片在b端时，电压表测量电阻R2的电压，根据串联电流相等可得：
，即串联电路中电压与电阻成正比，则，，可见电压表示数的变化是．
故选A．
点睛：考查了欧姆定律的应用及电路的动态分析，牢记串联电路的分压原理，电阻越大，分得电压越多，且电压与电阻成正比，另外读懂电路图也是关键．
19、A
【详解】地球磁场、条形磁铁磁场、通电螺线管磁场相似，中间没有磁性，两端磁性最强。通电直导线磁场分布是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布越密，与其他三种磁体磁场不同；
故选A。
20、C
【详解】高压空气膨胀对外做功时，筒内空气内能减小温度降低，分子运动速度减慢，将高压空气的内能转化为机械能，故ABD不符合题意，C符合题意。
21、C
【详解】BC．已知两灯串联，则通过两灯的电流相等，故B错误，C正确；
A.由题知，灯L1较暗，灯L2较亮，说明灯L2的实际功率大于灯L1 的实际功率，根据P=I2R可知，灯L2的电阻较大，故A错误，
D.电流相同，L2的电阻越大，根据U=IR可知，灯L2两端电压较大，故D错误。
故选C。
22、D
【详解】A．A图中，闭合开关，当导体做切割磁感线运动时，电流表的指针会发生偏转，即会产生感应电流，这是电磁感应现象，是发电机的原理，A不符合题意；
B．B图是奥斯特实验，验证的是电流的磁效应，揭示了电与磁之间的关系，B不符合题意；
C．C图是用来研究电磁铁磁性强弱因素的实验，C不符合题意；
D．D图中，当闭合开关后，磁场中的导体会受力而动，即通电导线在磁场中受到力的作用，电动机就是根据此原理制成的，D符合题意。
故选D。
23、B
【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．
【详解】电压表只能与用电器并联,因此R1和R2两端只能为电压表，中间那个圆圈必须填入电流表，这样组成的是串联电路．
故选B.．
24、D
【详解】电荷的定向移动形成电流，形成电流的可以是正电荷也可以是负电荷．故答案为D．
25、B
【详解】反复弯折铁丝时，是通过做功把人体的化学能转化为铁丝的内能，使铁丝温度升高，故A不符合题意；用火炉烧水，水吸收热量，温度升高，热量由火转移到水中，是通过热传递来改变水的内能的，故B符合题意；火车经过时，要克服摩擦力做功把机械能转化为内能，使铁轨温度升高，故C不符合题意；搓手时，双手相互摩擦，克服摩擦力做功，机械能转化成内能，从而使手发热，这是通过做功的方式改变内能，故D不符合题意，故选B．
26、D
【详解】由于L1正常发光，则通过L1的电流为
若L2正常发光，流过L2的电流为
由于L2发光较暗，则可知实际电流低于0.5A，因此流过两灯泡电流大小不同，两灯不为串联，为并联，则可知电表a、b为电流表，c为电压表，则由并联电压规律可知电源电压及L2两端电压为3V，电压表c示数为3V，灯泡L2的电阻为
则通过L2的实际电流为
则b电流表测L2电流为0.25A，a电流表测干路电流示数为
电路总功率为
P总=UIa=3V×0.75A=2.25W
故选D。
27、A
【详解】①磁场客观存在，但不能直观感受，磁感线实际不存在，用实际不存在的磁感线形象地说明磁场的特点，采用的是模型法；
②电流与电压和电阻有关，研究电流与电压关系时，保持电阻不变；采用的是控制变量法；
③电流不能直接观察，水流可以直接观察，用可以直接观察的水流说明电流的形成和作用，采用的是类比法；
④比较不同物质的吸热能力时，给水和沙子加热相同的时间，使水和沙子吸收相同的热量，采用的是控制变量法；
故选A。
28、D
【详解】电动机的基本原理是通电导体在磁场中受力的作用．
A．如图为奥斯特实验表明通电导线周围存在磁场；
B．如图为同种电荷相互排斥；
C．如图为电磁感应现象，即闭合电路部分导体切割磁感线产生感应电流；
D．如图为通电导体在磁场中受力的作用，是电动机的基本原理．
29、C
【解析】由电路图可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流．
因光敏电阻R的阻值随光照强度的减弱而增大，所以，当有烟雾遮挡射向R的激光时，R的阻值变大，电路中的总电阻变大，由I=可知，电路中的电流减小，
A．由U=IR可知，R0两端电压减小，故A错误；
B．由P=UI可知，电路消耗的总功率减小，故B错误；
C．由R=可知，电压表与电流表的示数之比等于R的阻值，则电压表与电流表的示数之比增大，故C正确；
D．增大R0的阻值时电路中的总电阻增大，由I=可知，电路中的电流减小，则可使装置在更低浓度烟雾下报警，故D错误．
故选C．
30、B
【解析】由左手定则可知通电导体在磁场中受力移动的方向与电流方向和磁场方向有关，因此要改变铜棒的移动方向，可以改变磁极或改变电流方向．
A．换用更细的铜棒与分析不相符；
B．将电源的正、负极对调，改变了电流方向，与分析相符；
C．向左移动滑动变阻器的滑片，只改变了电流的大小，与分析不相符；
D．电源正、负极和磁体N、S极同时对调，由左手定则可知，铜棒移动方向不变，与分析不相符．
二、填空题（每空1分，共10题，20分）
31、3.6×105 1000
【详解】[1]由“3000revs/kW•h”可知，每消耗1kW•h的电能，电能表转盘转3000转，则电能表转盘转300转消耗电能：
[2]热水器的电功率：
32、单向导电 电源 串联 有
【详解】图中二极管发光，说明二极管的连接是正确的，此时水果是这个电路里的电源，水果电池组的A极是负极；图中电流只有一条路径，因此两水果之间串联的；现将二极管正负极接线对调，二极管不发光，是因为它的正负极接反了，说明二极管具有单向导电性；此时水果电池的正负极之间仍然有电压．
33、30 2.7
【详解】由电路图知道，R1与R2 串联，油量表串联在电路中是由电流表改装而成的。
[1]当浮标最低时，金属滑片P滑到a端，R2接入电路中的电阻最大，因为串联电路中总电阻等于各分电阻之和，所以，由知道，电源的电压
U=Ia（R1 +R2）=0.3A×（R1 +20Ω）
当加满油浮标最高时，金属滑片P滑到b端，R2 接入电路中的电阻为0，则电源的电压
U=Ib R1 =0.5A×R1
由以上两式解得
R1=30Ω，U=15V
[2]当浮标最低时，金属滑片P滑到a端，R2接入电路中的电阻最大，电路中的电流最小，电阻R1电功率最小，且电阻R1最小电功率
P1 =Ia 2 R1 =（0.3A）2 ×30Ω=2.7W
34、电磁 3×105
【解析】“GPS”会利用电磁波自动发送使用者所在的位置信息；电磁波在真空中的速度是3×105km/s．
35、减小 2
【详解】[1][2]由题意可知，人站在电梯上面时，电磁铁的磁性变强；说明当人站在电梯上时，R的阻值减小，电路中电流增大，从而使电磁铁变强，则衔铁被吸下，与触点2接触，则电机上的电压增大，电动机转速变快。
36、甲 乙 甲
【详解】[1]由知道，两个用电器的电压相同时，功率越大，电阻就越小，所以，标有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯中，甲灯的电阻小于乙灯的电阻，又因为在灯丝的材料相同，长度相同时，灯丝的电阻与横截面积成反比，所以甲灯的灯丝电阻小，即灯丝就较粗。
[2]当把两盏灯串联220伏特的电路中时，由于串联电路电流相等，乙的电阻大于甲的电阻，由P=I2R知道，电阻越大，实际功率越大，故乙的实际功率大于甲的实际功率，即乙灯较亮。
[3]由公式当把它们并联在家庭电路中，电压相等，标有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯中，甲灯的电阻小于乙灯的电阻，较亮的是甲灯。
37、热传递 扩散 分子
【详解】[1]用热水泡茶，茶杯温度升高是通过热传递的方式来改变内能的；
[2][3]茶水散发出清香属于扩散现象；扩散现象证明分子在永不停息地做无规则运动。
38、2×104Pa； 2
【分析】先求出物体对地面的压力，然后由压强公式求出物体对地面的压强；沿竖直方向把物体切去一半，物体对地面的压力、与物体间的接触面积都变为原来的一半，压强不变．
【详解】物体对地面的压力F=G=8×103N，物体对地面的压强p===2×104Pa；
沿竖直方向把物体切去一半，物体对地面的压力、与物体间的接触面积都变为原来的一半，
由压强公式p=可知，物体对地面的压强不变．
39、2.5 变大
【解析】电压表用0～3V量程，分度值为0.1V，如图读数为2.5V；定值电阻R与滑动变阻器串联，电压表测量的是R两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变大，由串联电路电阻的特点可知，则电路中的总电阻变大，由欧姆定律可知，电路中的电流变小。
试题分析：电表读数时要注意先明确量程，再弄清分度值，最后再读数。判断电流表示数变化问题首先分析电路图，明确电路的类型，电压表电流表的作用，定值电阻R与滑动变阻器串联，电压表并联在R两端，测量的是R两端的电压；当将滑动变阻器的滑片P向右滑动时，再利用串联电路电阻的特点，判断出电路中总电阻的变化，结合欧姆定律确定电流的变化情况.
40、增加 热传递 0.92×104
【详解】[1]在海滩上进行“沙疗”时，把人体埋在沙子里，沙子放出热量，人体吸收热量后体温升高，内能增加，这是通过热传递来改变内能的，沙子放出的热量被人体吸收。
[2]由吸热与放热公式可知，质量为10kg的沙子温度降低1℃放出的热量为
Q=c沙mt=0.92×103J/(kg℃)×10kg×1℃=0.92×104J
三、实验题（每空1分，共2题，15分）
41、 9 取平均值减小误差
【详解】(1)[1]图中电压表串联在电路中，通过电路的电流很小，应该将电压表和电阻并联，如图所示：
(2)[2]当电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压为2.7V，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，则通过定值电阻的电流大小为0.3A，定值电阻的阻值
R==9Ω；
[3]通常情况下要进行多次测量，其目的是为了取平均值减小误差；
(3)[4]将待测电阻与电阻箱并联，每个支路有一个开关控制，电流表接在干路上，先只闭合控制待测电阻的开关，记下此时的电流表示数I，此时只有待测电阻接入电路；再把这个开关断开，闭合另一开关，此时只有电阻箱接入电路，调节电阻箱电阻，使电流表示数也为I，记下此时电阻箱的阻值R，根据等效替代法即可得出待测电阻大小，如图所示：
42、加热时间 升高温度 不同 水 大于 快 水 比热容
【详解】（1）在实验过程中控制加热时间相同，通过比较升高的温度来研究水和食用油吸热能力的差异；由于水和食用油的密度不相等，所以它们的体积是不同的；
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间．因为选用相同的酒精灯加热，所以加热时间长的吸收的热量多．即水吸收的热量大于食用油吸收的热量；
（3）实验中发现煤油的温度比水的温度升高得快，表明水的吸热能力强于是食用油的吸热能力，物质的这种特性用比热容这个物理量来描述．
四、计算题（每题10分，共2题，20分）
43、 (1) 6W；(2) 9Ω；(3) 5Ω
【详解】(1)当滑片P在B端时，由图得知电源电压与小灯泡额定电压相等为6V，对应的电流为1A，小灯泡的额定功率
小灯泡的额定功率是6W。
(2)当滑片P在A端时，由图得小灯泡两端的电压为U小=1.5V，电流I小=0.5A，由于R与灯泡L串联，则电阻丝两端的电压
由欧姆定律得电阻丝AB的电阻
电阻丝AB的阻值是9Ω。
(3)当R=2.5Ω，小灯泡的电流是0.8A，根据串联电路特点可知，通过电阻丝的电流I=0.8A，则电阻丝的电压为
小灯泡的电压为
灯丝的阻值为
此时灯丝的阻值为5Ω。
答：(1)小灯泡的额定功率是6W。
(2)电阻丝AB的阻值是9Ω。
(3)当AB连入电路的限值R=2.5Ω时，通过小灯泡的电流是0.8A，此时灯丝的阻值为5Ω。
44、 (1)20Ω；(2) 10A ；200V；(3)2×108Ω
【解析】(1)该热水器的电阻是
R= ==20Ω
热水器的电阻是20Ω。
(2)通过电热水器的电流是
I == = 10A
通过电热水器的电流是10A。
它工作的实际电压是
U=IR= 10A ×20Ω=200V
它工作的实际电压是200V。
(3)人接触热水器时通过人体的电流为
I===1×10-6A
防电墙的电阻为
R===2×108Ω
防电墙的电阻为2×108Ω。
答：(1)该热水器的电阻是20Ω；
(2)通过电热水器的电流是10A，它工作的实际电压是200V；
(3)防电墙的电阻是2×108Ω。
一些常见物质的比热容[×103J/（kg•℃）]
水
4.2
水银
0.14
玻璃
0.84
钢铁
0.46
冰
2.1
酒精
2.4
木材
2.4
铜
0.39
煤油
2.1
沙石
0.92
铝
0.88
铅
0.13
蓖麻油
1.8
干泥土
0.84
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
21
6
68
某型号电热水器
额定电压/V
220
额定电功率/W
2420
容积/dm3
50
商品特征：安全防电墙、防水、防尘、防潮
